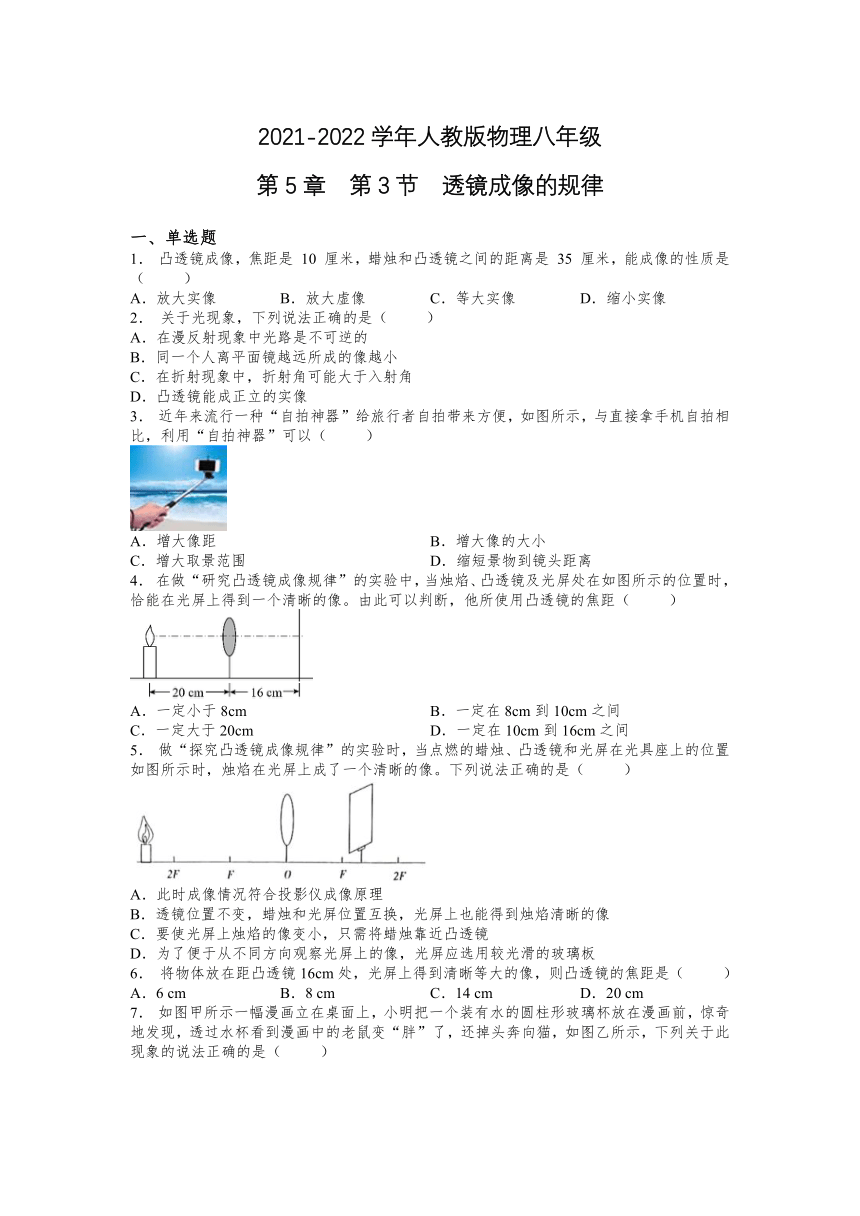

2021-2022学年人教版物理八年级
第5章 第3节 透镜成像的规律
一、单选题
1． 凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（ ）
A．放大实像 B．放大虚像 C．等大实像 D．缩小实像
2． 关于光现象，下列说法正确的是（ ）
A．在漫反射现象中光路是不可逆的
B．同一个人离平面镜越远所成的像越小
C．在折射现象中，折射角可能大于入射角
D．凸透镜能成正立的实像
3． 近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（ ）
A．增大像距 B．增大像的大小
C．增大取景范围 D．缩短景物到镜头距离
4． 在做“研究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。由此可以判断，他所使用凸透镜的焦距（ ）
A．一定小于8cm B．一定在8cm到10cm之间
C．一定大于20cm D．一定在10cm到16cm之间
5． 做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（ ）
A．此时成像情况符合投影仪成像原理
B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像
C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
6． 将物体放在距凸透镜16cm处，光屏上得到清晰等大的像，则凸透镜的焦距是（ ）
A．6 cm B．8 cm C．14 cm D．20 cm
7． 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
8． 在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
①利用这一原理制成了投影仪
②该透镜的焦距f一定满足7.5cm③若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
A．只有①② B．只有②③ C．只有③④ D．只有②③④
9． 为了学好初中物理，小明同学养成了写笔记的习惯。以下文字是摘录自小明同学的笔记的部分，其中说法正确的是（ ）
A．在光学世界里呈现的你，有实像也有虚像，实像有放大的也有缩小的，而虛像都是放大的
B．将一物体从距焦距为的凸透镜的处，沿主光轴匀速移动到距离透镜处的过程中，像移动的速度由比物体移动的速度慢变为比物体移动的速度快
C．如果“声音在空气中传播的速度变为”，小华看到前方小李正在不远处等他，于是一边跑一边对着小李大声喊：“我来也”。此后发生的情况是小华先追上小李，然后听到“我来也”
D．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱调长了一些
10．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
二、填空题
11．小华利用学过的知识制作照相机模型；她先用太阳光测出所用凸透镜的焦距；再用硬纸板制作两个粗细相差很少的纸筒，使一个纸简刚好能套入另一个纸筒内，并能前后滑动，在一个纸筒的一端嵌上凸透镜，另一个纸筒的一端蒙上一层半透明薄膜，如图1所示。
（1）制作模型时，小华测得凸透镜的焦距是10cm，则移动内筒使半透明薄膜距前端凸透镜的距离在___________cm到___________cm范围内才能找到清晰的像。
（2）小华用此照相机模型观察到物体的像如图2甲，想使半透明薄膜上的像变大些，如图2乙，应使镜头离被观察的物体___________（填“远一些”或“近一些”），同时调节内筒位置，使半透明薄膜上的像变得清晰。
12．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在______cm以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将______（选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）。
13．如图所示是凸透镜成像的装置，焦距为15 cm的凸透镜固定在光具座50 cm刻度线处．
（1）蜡烛在10 cm刻度线时，光屏上成清晰的像，则该像是___________（填“放大”“等大”或“缩小”）的实像；
（2）蜡烛在30 cm刻度线时，光屏上成清晰的像，则该像是___________（填“放大”“等大”或“缩小”）的实像；
（3）蜡烛在40 cm刻度线时，从凸透镜右侧通过凸透镜可以看到烛焰___________（填“倒立”或“正立”）的像．
14．平静的湖面上能够映出天空中飞翔的小鸟儿，人站在湖边能看见水中的鱼儿与鸟儿在一起嬉戏。看见水中的“鱼”是光的______现象，看见水中的“鸟”是光的______现象；找一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支铅笔的形状______（填“不变”或“变化了”）；把笔由靠近玻璃瓶的位置向远处慢慢地移动时，透过玻璃瓶会看到铅笔尖会逐渐______(填“变长”或“变短”)，到某一位置以后，铅笔尖的方向______发生变化，铅笔尖的粗细______发生变化。（以上两空填写“会、不会”）
15．在图中，凸透镜焦距为10厘米，此时物距为__________厘米，为了找到像的位置，光屏应在光具座的__________厘米刻度范围内移动（选填"60 ~70"或“大于70”）．保持透镜位置不变，当蜡烛移至5厘米刻度处时，移动光屏，__________在光屏上成像（选填“能”或“不能”）．
16．将一个凸透镜正对太阳光，在透镜另一侧15cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前20cm处，则可在透镜另一侧光屏上得到倒立、______的实像，利用此原理工作的光学仪器是______（填“照相机”“投影仪”或“放大镜”）。
17．把物体置于凸透镜主光轴上距透镜25厘米处，已知透镜焦距为10厘米，则物体通过凸透镜生成的是__________像．如果将物体沿主光轴向靠近透镜方向移动10厘米，则在移动过程中，物体的像将沿主光轴向__________透镜方向移动（填“靠近”或“远离”），同时像的大小逐渐__________（填“变大”或“变小"）．
18．如图所示，市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”。凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______（选填“正立”或“倒立”）、______（选填“放大”或“缩小”）的实像，它利用了光的______原理成像的。
19．在“研究凸透镜成像”的实验中，已知凸透镜焦距为10cm，若将一物体放在距透镜30cm处，将成__________像（选填“正立或倒立”、“ 放大或缩小”、“ 实像或虚像”），_______就是这一成像性质的应用。若要使该凸透镜作放大镜用，物体应该距凸透镜__________cm。
20．如图所示，将点燃的蜡烛依次放在a，b，c，d，e点处，其中蜡烛放在___________处得到的实像离凸透镜最远，放在___________处得到的实像最小。
三、实验题
21．同学们选取不同焦距的凸透镜，探究“凸透镜成像的规律”
（1）安装并调节烛焰、透镜、光屏，使他们三者的中心大致在______；
（2）小光同学选取焦距为f1=10cm的凸透镜，当蜡烛放在图甲位置，调节光屏，可在光屏上得到一个倒立、清晰的像，生活中______（选填“照相机”“投影仪”或“放大镜”）就是利用此成像原理工作的；
（3）在图甲实验的基础上，更换焦距为f2=5cm的凸透镜，为在光屏上得到清晰的像，光屏应向______（选填“左”或“右"）侧移动；
（4）小焦同学发现，在（3）的基础上，不移动光屏，将自己的眼镜放到凸透镜前，如图乙，光屏上也能呈现清晰的像，说明该眼镜对光有______（选填 “会聚”或“发散”）作用。
22．小潭同学用图所示实验装置来探究凸透镜的成像规律，用到的光具座足够长。
（1）如图所示，依次放置好蜡烛、凸透镜、光屏并将它们调整好后，点燃蜡烛，无论怎样移动光屏，光屏上都没出现烛焰的像：但取掉光屏，在放光屏同侧通过凸透镜可以看到烛焰的像。则此凸透镜的焦距_____（选填“大于”、“等于”或“小于”）15cm。看到的像是_______像（选填“虚”或“实”）。
（2）将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向_____（选填“靠近”或“远离”）凸透镜的方向移动，在光屏上可以看到烛焰_____（选填“放大”、“等大”或“缩小”）的清晰像；在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向______（选填“靠近”或“远离”）光屏的方向移动一定的距离，在光屏上可以再次看到烛焰______（选填“放大”、“等大”或“缩小”）的清晰的像。
2021-2022学年人教版八年级上册物理第5章 第3节透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C C B B B D B B A
二、填空题
11．10 20 近一些
12．5 变小
13．缩小 放大 正立
14．折射 反射 变化了 变长 会 会
15．15 大于70 能
16．放大 投影仪
17．倒立缩小实 远离 变大
18．倒立 缩小 折射
19．倒立缩小的实像 照相机 小于10
20．b e
三、实验题
21．同一高度（或同一水平线或同一水平高度） 投影仪 左 发散
22．大于 虚 远离 放大 靠近 缩小
