第5章 第1节透镜 2021-2022学年人教版八年级上册物理同步练习（含答案）

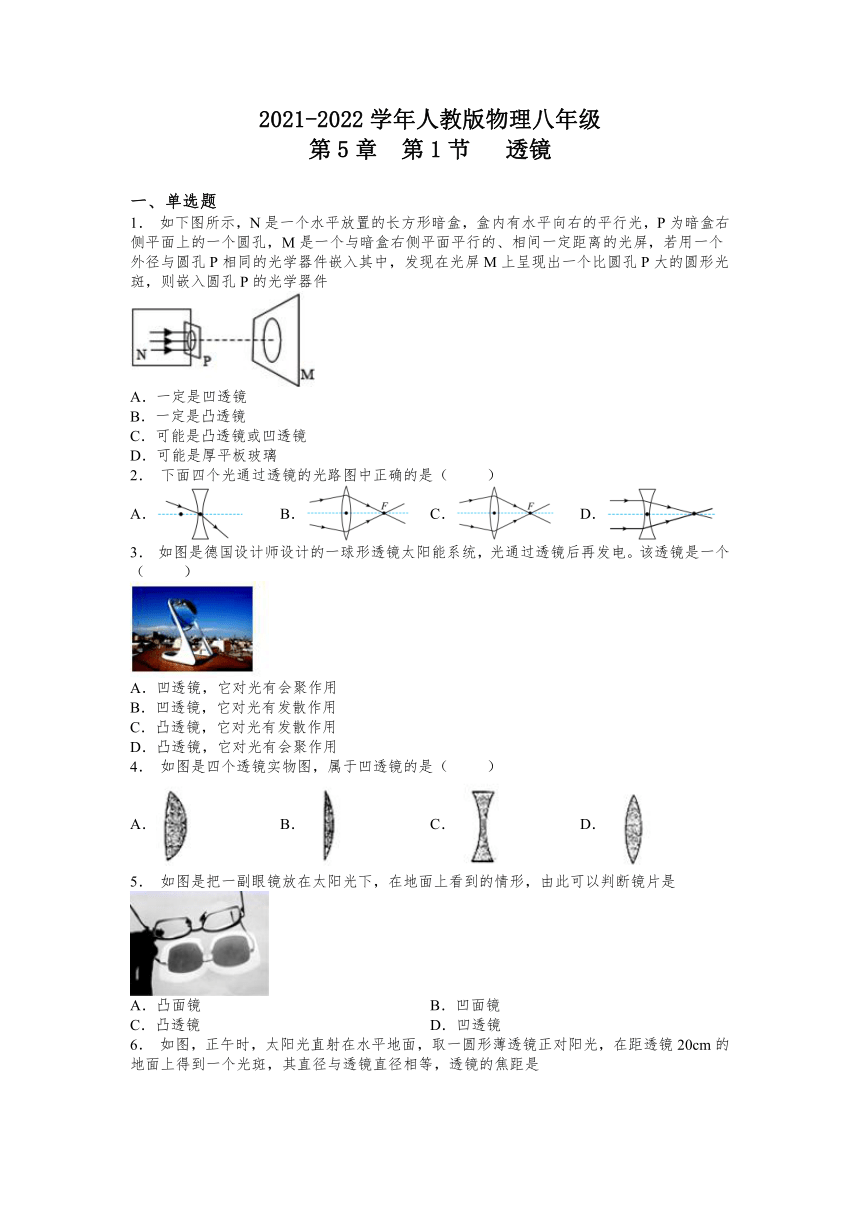

2021-2022学年人教版物理八年级
第5章 第1节 透镜
一、单选题
1． 如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件
A．一定是凹透镜
B．一定是凸透镜
C．可能是凸透镜或凹透镜
D．可能是厚平板玻璃
2． 下面四个光通过透镜的光路图中正确的是（ ）
A． B． C． D．
3． 如图是德国设计师设计的一球形透镜太阳能系统，光通过透镜后再发电。该透镜是一个（ ）
A．凹透镜，它对光有会聚作用
B．凹透镜，它对光有发散作用
C．凸透镜，它对光有发散作用
D．凸透镜，它对光有会聚作用
4． 如图是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
5． 如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是
A．凸面镜 B．凹面镜
C．凸透镜 D．凹透镜

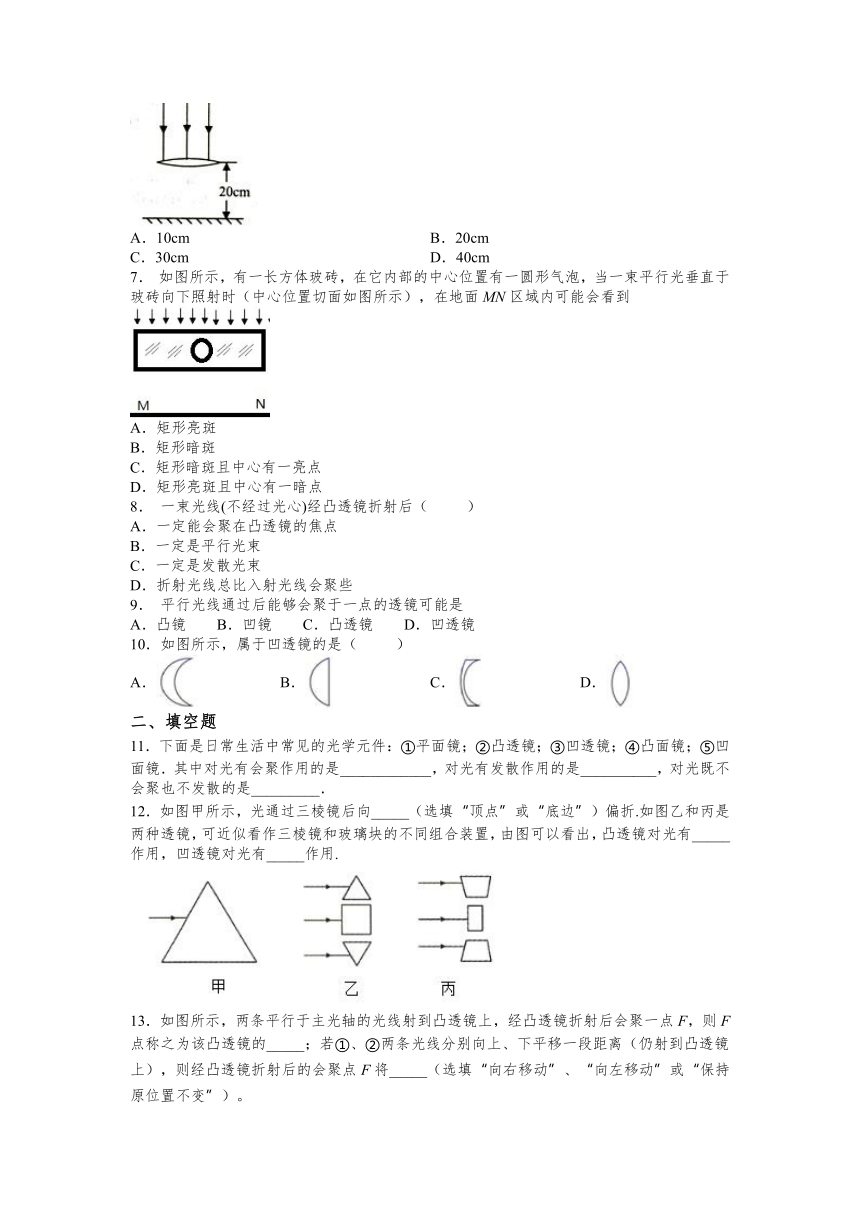

6． 如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜20cm的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是
A．10cm B．20cm
C．30cm D．40cm
7． 如图所示，有一长方体玻砖，在它内部的中心位置有一圆形气泡，当一束平行光垂直于玻砖向下照射时（中心位置切面如图所示），在地面MN区域内可能会看到
A．矩形亮斑
B．矩形暗斑
C．矩形暗斑且中心有一亮点
D．矩形亮斑且中心有一暗点
8． 一束光线(不经过光心)经凸透镜折射后（ ）
A．一定能会聚在凸透镜的焦点
B．一定是平行光束
C．一定是发散光束
D．折射光线总比入射光线会聚些
9． 平行光线通过后能够会聚于一点的透镜可能是
A．凸镜 B．凹镜 C．凸透镜 D．凹透镜
10．如图所示，属于凹透镜的是（ ）
A． B． C． D．
二、填空题
11．下面是日常生活中常见的光学元件：①平面镜；②凸透镜；③凹透镜；④凸面镜；⑤凹面镜．其中对光有会聚作用的是____________，对光有发散作用的是__________，对光既不会聚也不发散的是_________．
12．如图甲所示，光通过三棱镜后向_____（选填“顶点”或“底边”）偏折.如图乙和丙是两种透镜，可近似看作三棱镜和玻璃块的不同组合装置，由图可以看出，凸透镜对光有_____作用，凹透镜对光有_____作用.

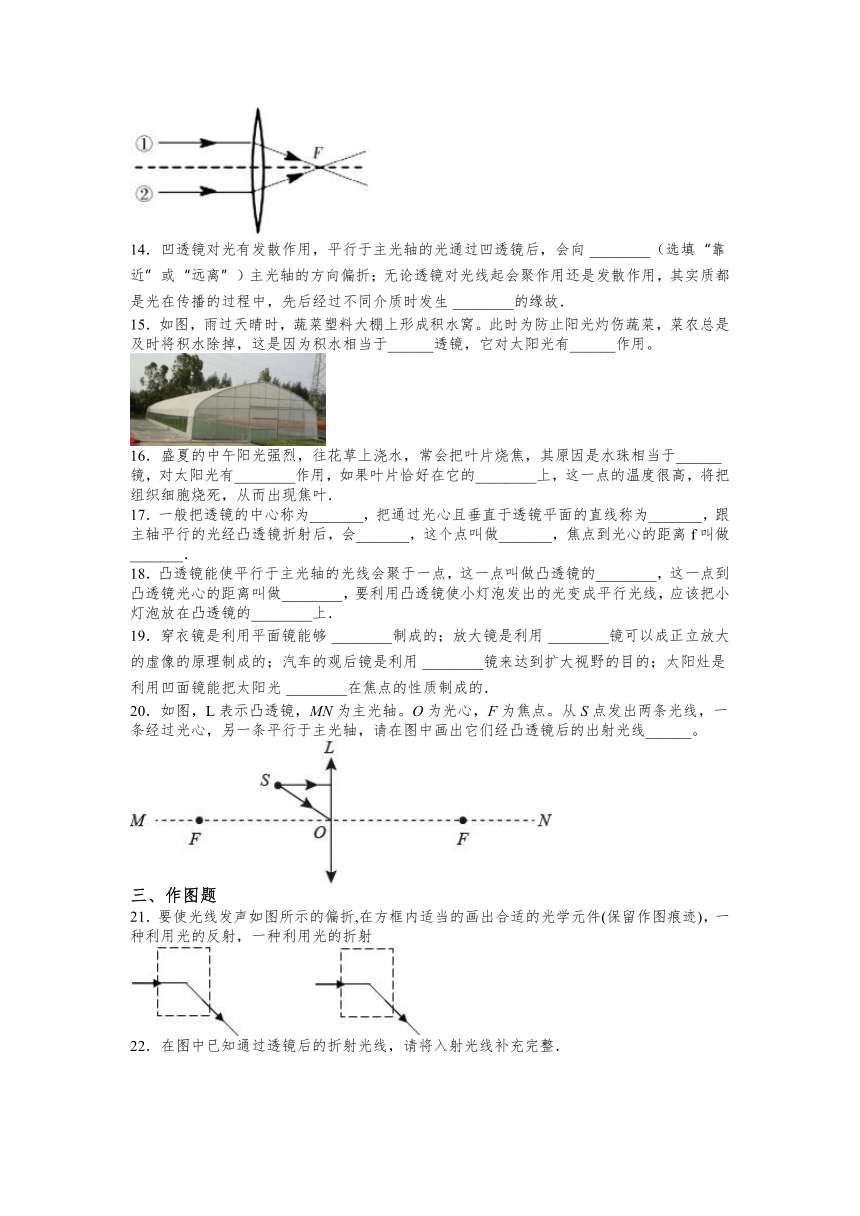

13．如图所示，两条平行于主光轴的光线射到凸透镜上，经凸透镜折射后会聚一点F，则F点称之为该凸透镜的_____；若①、②两条光线分别向上、下平移一段距离（仍射到凸透镜上），则经凸透镜折射后的会聚点F将_____（选填“向右移动”、“向左移动”或“保持原位置不变”）。
14．凹透镜对光有发散作用，平行于主光轴的光通过凹透镜后，会向 ________（选填“靠近”或“远离”）主光轴的方向偏折；无论透镜对光线起会聚作用还是发散作用，其实质都是光在传播的过程中，先后经过不同介质时发生 ________的缘故．
15．如图，雨过天晴时，蔬菜塑料大棚上形成积水窝。此时为防止阳光灼伤蔬菜，菜农总是及时将积水除掉，这是因为积水相当于______透镜，它对太阳光有______作用。
16．盛夏的中午阳光强烈，往花草上浇水，常会把叶片烧焦，其原因是水珠相当于______镜，对太阳光有________作用，如果叶片恰好在它的________上，这一点的温度很高，将把组织细胞烧死，从而出现焦叶．
17．一般把透镜的中心称为_______，把通过光心且垂直于透镜平面的直线称为_______，跟主轴平行的光经凸透镜折射后，会_______，这个点叫做_______，焦点到光心的距离f叫做_______．
18．凸透镜能使平行于主光轴的光线会聚于一点，这一点叫做凸透镜的________，这一点到凸透镜光心的距离叫做________，要利用凸透镜使小灯泡发出的光变成平行光线，应该把小灯泡放在凸透镜的________上．
19．穿衣镜是利用平面镜能够 ________制成的；放大镜是利用 ________镜可以成正立放大的虚像的原理制成的；汽车的观后镜是利用 ________镜来达到扩大视野的目的；太阳灶是利用凹面镜能把太阳光 ________在焦点的性质制成的．
20．如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线______。
三、作图题
21．要使光线发声如图所示的偏折,在方框内适当的画出合适的光学元件(保留作图痕迹)，一种利用光的反射，一种利用光的折射
22．在图中已知通过透镜后的折射光线，请将入射光线补充完整．
23．如图所示，凹透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凹透镜折射和平面镜反射后，经过A点。请完成该光路，并画出凹透镜左侧虚焦点F 的位置。
24．如图是经过平面镜反射后射向凸透镜的一束光线，请在图中画出入射光线、折射光线并标出入射角的度数．
2021-2022学年人教版八年级上册物理第5章 第1节透镜（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D C D A D D C C
二、填空题
11．②⑤③④①
12．底边 会聚 发散
13．焦点 保持原位置不变
14．远离 折射
15．凸 会聚
16．凸透 会聚 焦点
17．光心主光轴聚于一点焦点焦距
18．焦点 焦距 焦点
19．成像； 凸透； 凸面； 会聚
20．
三、作图题
21．如图
22．
23．
24．如图
