第十一章电流和电路2021-2022学年鲁科版（五四学制）物理九年级上册单元培优（1）（含答案）

第十一章电流和电路2021-2022学年鲁科版（五四学制）物理九年级上册单元培优（1）
一、单选题
1．为了节能、方便,有的楼道照明灯使用声、光控开关,其原理是:光控开关在黑暗时闭合,声控开关在有声音时闭合．图所示的电路图中实现只在黑暗且有声音时灯才亮的电路原理图是( )
A． B． C． D．
2．如图所示电路，闭合开关S后，两灯均不发光。为检测出电路故障，他做了以下操作：将导线接到b、c两点，观察到电流表有示数。将导线接到a、b两点，电流表示数几乎为零，则电路故障可能是（　　）
A．灯L2断路 B．灯L2短路
C．电流表烧坏了 D．灯L1断路
3．某楼道内的一只照明灯受到声控开关S声(有声响时才闭合)和光敏开关S光(有光照时才断开)的控制：白天人在楼道内走动，照明灯都不放光；只有到晚上时人在楼道里走动，照明灯才发光．如下四个电路图中，能满足这种发光功能的是( )
A．
B．
C．
D．
4．求胜心切的他在最后一投时慌乱没有把握好力道，铅球出手后自己摔倒在地，同学们把他送到了医院，在医院里，李飞扬看到护士值班室墙上有一个病人呼叫器面板，他迅速脑补出了对应的电路，可以让同住一个病房的两个病人单独控制同一只电铃，且能让值班室的护士在铃响时根据不同的灯亮区分出哪个病人在按铃呼叫，他想到的电路应该是下图中的（ ）
A． B． C． D．
5．图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（　　）
A． B．
C． D．
6．某同学用两个完全相同的灯泡 L1、L2和一节干电池做成一个电路盒，外形如图所示，当用导线把ab短接时，只有 L1亮；把cd短接时，只有L2亮；当bc短接时，L1、L2都亮，但比原来要暗，则符合题意的电路图是（　　）
A． B．
C． D．
7．在如图所示的电路中，小灯泡L1和L2都标有“3 V　0.25 A”的字样，电源由两节1.5 V的干电池串联而成。当S闭合后，下列说法正确的是(　　)
A．L1和L2都能发光
B．电路将发生短路
C．去掉导线b，能使L1和L2正常发光
D．只要移动一条导线的一个接线柱的头，就能使L1和L2串联
8．如图所示的电路较为复杂,但采用合理的估算，就可以算出电流表A与毫安表mA的示数分别为( ).
A．0.13 A．30 mA
B．0.11 A, 10 mA
C．0.33 A,30 mA

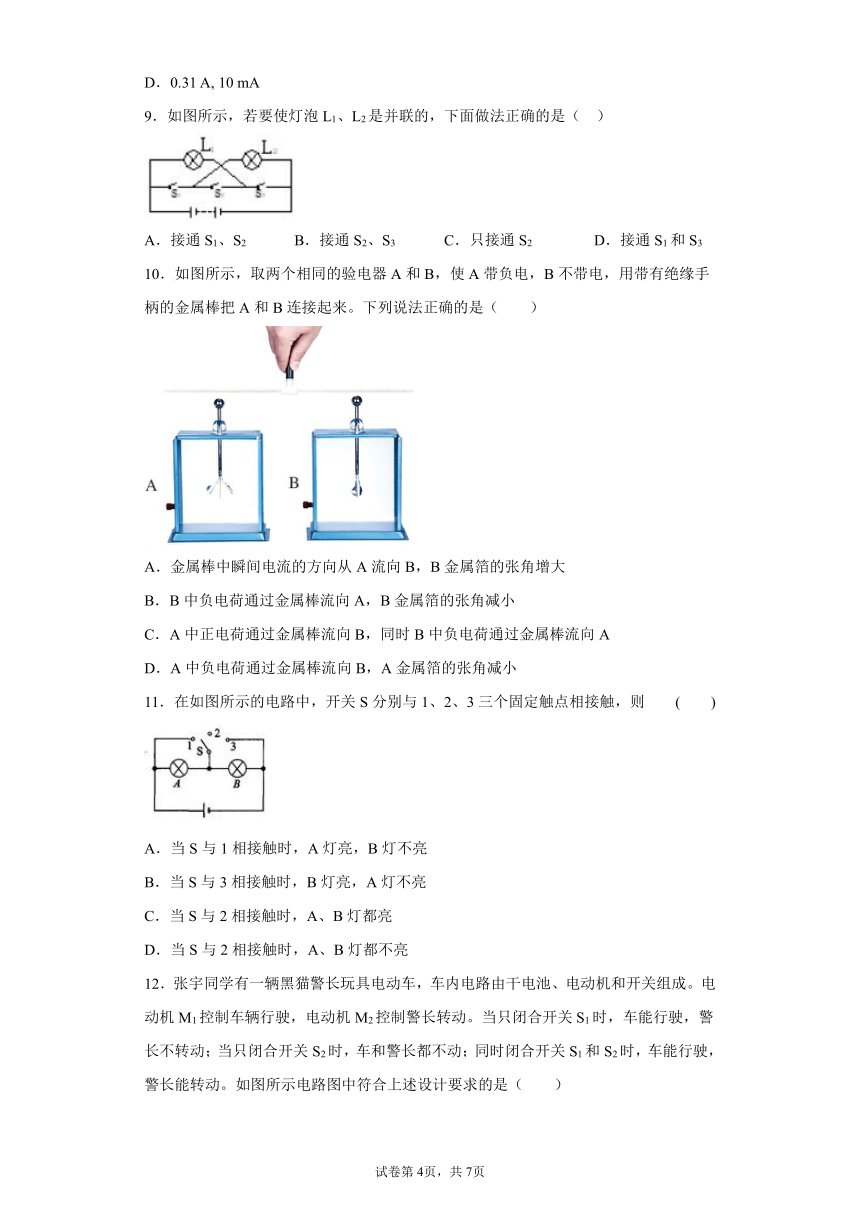

D．0.31 A, 10 mA
9．如图所示，若要使灯泡L1、L2是并联的，下面做法正确的是（ ）
A．接通S1、S2 B．接通S2、S3 C．只接通S2 D．接通S1和S3
10．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
B．B中负电荷通过金属棒流向A，B金属箔的张角减小
C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A
D．A中负电荷通过金属棒流向B，A金属箔的张角减小
11．在如图所示的电路中，开关S分别与1、2、3三个固定触点相接触，则 ( )
A．当S与1相接触时，A灯亮，B灯不亮
B．当S与3相接触时，B灯亮，A灯不亮
C．当S与2相接触时，A、B灯都亮
D．当S与2相接触时，A、B灯都不亮
12．张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成。电动机M1控制车辆行驶，电动机M2控制警长转动。当只闭合开关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动。如图所示电路图中符合上述设计要求的是（　　）
A． B． C． D．
13．在如图所示的电路中，电源两端的电压保持不变，在开关S3、S1闭合的情况下，开关S2闭合后与S2断开时相比，电流表、电压表示数的变化，下列说法中正确的是
A．电流表的示数变大 B．电流表的示数变小 C．电压表的示数变大 D．电压表的示数变小
二、填空题
14．如图所示，要使L1和L2串联，应只闭合开关________，电压表测的是_____________________ ；要使L1和L2并联，应闭合开关________，电流表测的是________ ，电压表测的是___________________的电压．
15．如图所示的电路中，当开关S闭合，S1、S2断开时，灯泡________串联；当开关S，S1、S2均闭合时，灯泡________并联
16．如图所示，A、B、C、D表示四个接线柱，请按下述要求，用导线将有关接线柱连接起来。要使L1发光，L2不亮，则连接________；要使L1、L2串联，则连接________；要使L1、L2并联，则连接________和________。
17．在如图所示的电路中，哪种接法是错误的？_______为什么？_______________________
18．某同学连成如图所示电路，电池组的电压是6V，两个小灯泡的额定电压都是6V，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数．由此可以做出判断：灯L2处可能是____(填“断路”或“短路”)．在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏．请简述你采用的方法________，并做出判断：_______________．
19．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现_______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会损坏 __________（填“小灯泡”或“电流表”）的不良后果
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号
20．如图是物理老师在课堂上演示的实验示意图。图示老师用毛皮摩擦过的橡胶棒a接触验电器的金属小球b时，同学们发现验电器的金属箔片张开了。在这一过程中，橡胶棒a带的电荷是______电荷（填“正”或“负”）；验电器的金属箔片张开的原因是金属箔片带上______电荷（填“同种”或“异种”）；金属箔张角变大的瞬间的这个过程中，电流的方向是______（选填“a到b”或“b到a” ）。
21．如图所示的电路中，要使L1和L2并联，应闭合开关_______；要使L1和L2串联，应闭合开关________；
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．D
3．B
4．C
5．B
6．B
7．B
8．A
9．D
10．D
11．C
12．D
13．A
14．S2 L1、L2两端的总电压 S1、S3 干路电流 L1(或L2或电源)两端
15．L1、L3 L1、L2
16． A、B A、D A、B C、D
17．A 电流表直接接在电源两端，会烧坏电流表
18．断路 将电流表处断开（或将电流表串在干路中）：灯L2亮（或电流表有示数），则是完好的 ｛或灯L2不亮（或电流表没有示数），则是断路（损坏）｝
19．短路 电流表
20．负 同种 b到a
21．S1、S3 S2
答案第1页，共2页
答案第1页，共2页
