第十一章电流和电路2021-2022学年鲁科版（五四学制）物理九年级上册单元培优（3）
一、单选题
1．如图电路中，L1、L2是两个不同规格的灯泡，A、B、C、D是四个接线柱，现在用导线将四个接线柱任意连接（最多两根导线），最多可以使电路出现几种工作状态（ ）（电源短路和灯泡不发光除外）
A．一种 B．两种 C．三种 D．四种
2．小明搬进刚装修完的新家的这天晚上，闭合床头灯的开关准备坐在床头看书，可是发现卫生间的日光灯也亮了，他断开床头灯的开关，两盏灯都熄灭了；他再闭合日光灯的开关，床头灯不亮，但日光灯更亮了．关于小明家的日光灯与床头灯此时的连接电路图是（）
A． B．
C． D．
3．下列说法正确的是（ ）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电源，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好

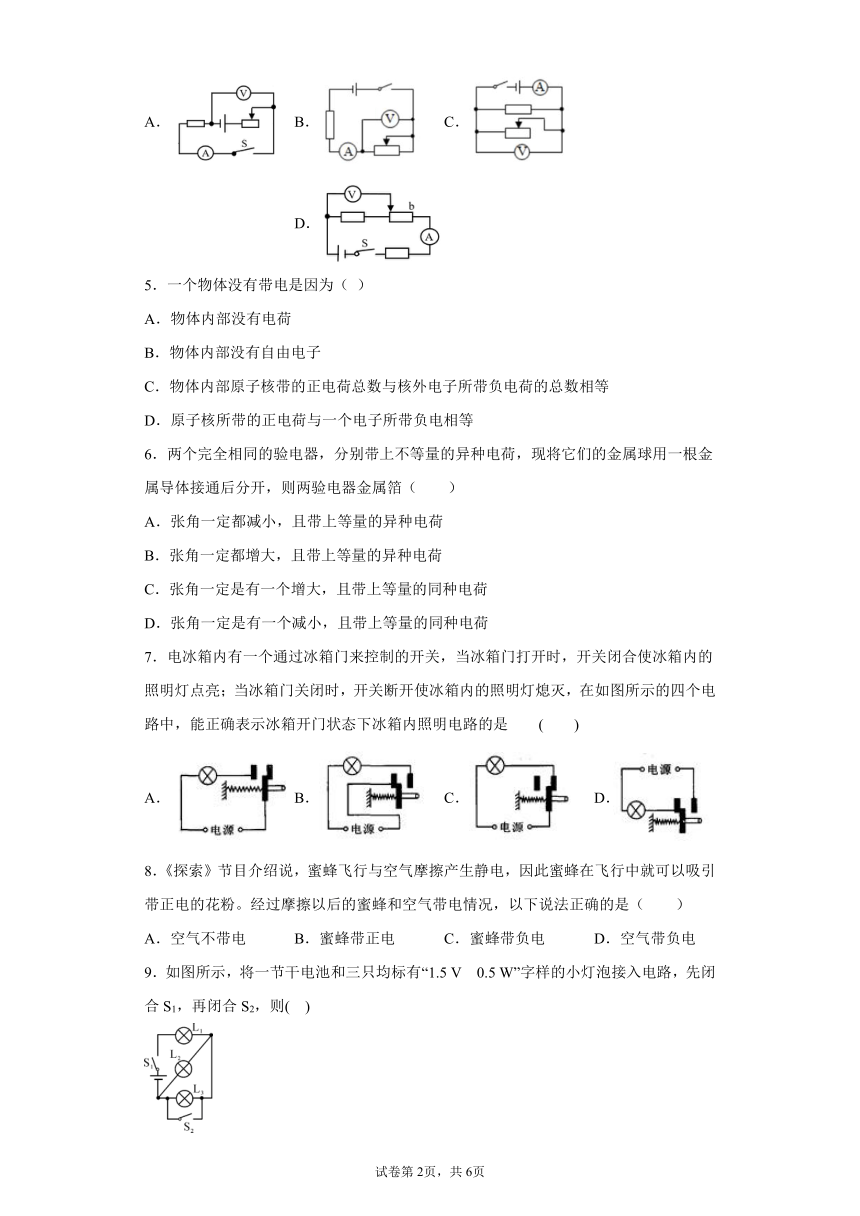

4．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是（ ）
U/V 3.0 2.5 2.0 1.8 1.5 1.3
I/A 0.20 0.30 0.40 0.44 0.50 0.54
A． B． C． D．
5．一个物体没有带电是因为（ ）
A．物体内部没有电荷
B．物体内部没有自由电子
C．物体内部原子核带的正电荷总数与核外电子所带负电荷的总数相等
D．原子核所带的正电荷与一个电子所带负电相等
6．两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（ ）
A．张角一定都减小，且带上等量的异种电荷
B．张角一定都增大，且带上等量的异种电荷
C．张角一定是有一个增大，且带上等量的同种电荷
D．张角一定是有一个减小，且带上等量的同种电荷
7．电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭，在如图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 ( )
A． B． C． D．
8．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（ ）
A．空气不带电 B．蜜蜂带正电 C．蜜蜂带负电 D．空气带负电

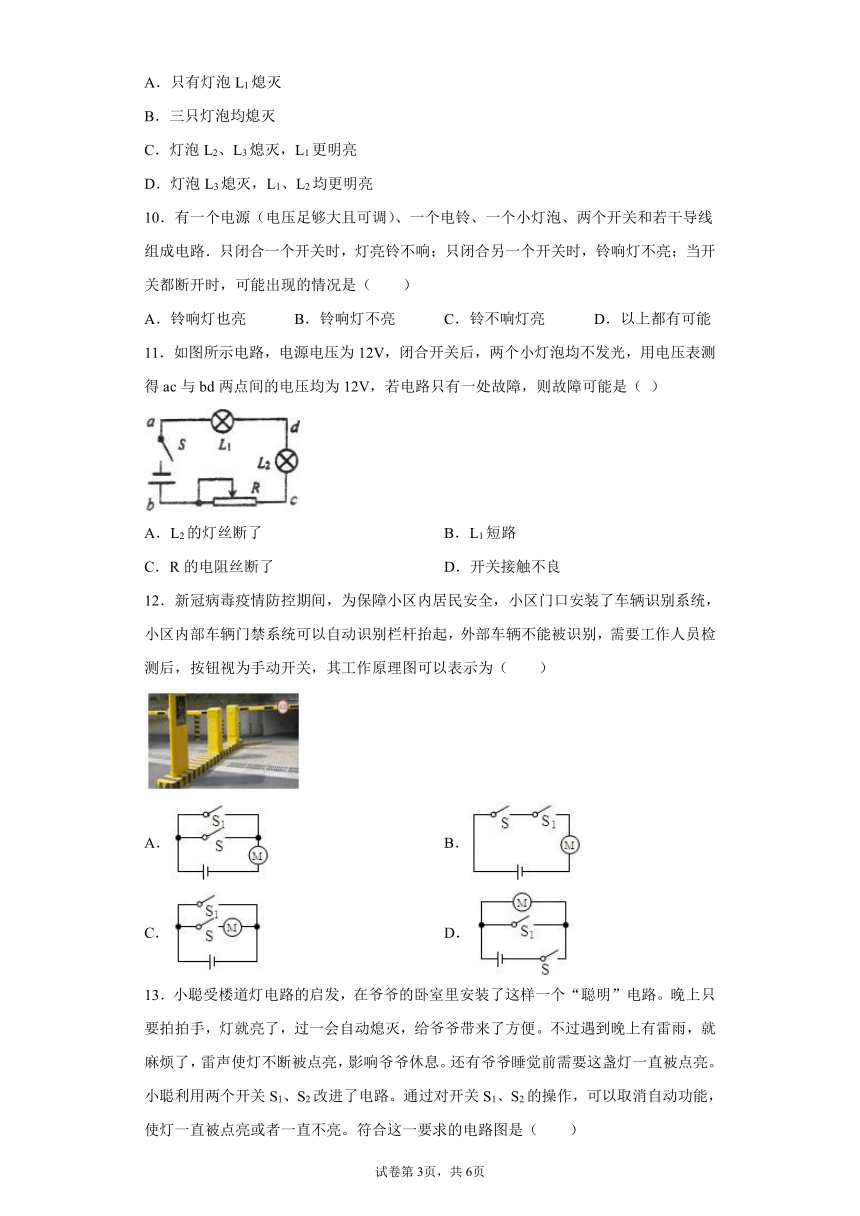

9．如图所示，将一节干电池和三只均标有“1.5 V 0.5 W”字样的小灯泡接入电路，先闭合S1，再闭合S2，则( )
A．只有灯泡L1熄灭
B．三只灯泡均熄灭
C．灯泡L2、L3熄灭，L1更明亮
D．灯泡L3熄灭，L1、L2均更明亮
10．有一个电源（电压足够大且可调）、一个电铃、一个小灯泡、两个开关和若干导线组成电路．只闭合一个开关时，灯亮铃不响；只闭合另一个开关时，铃响灯不亮；当开关都断开时，可能出现的情况是（ ）
A．铃响灯也亮 B．铃响灯不亮 C．铃不响灯亮 D．以上都有可能
11．如图所示电路，电源电压为12V，闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为12V，若电路只有一处故障，则故障可能是（ ）
A．L2的灯丝断了 B．L1短路
C．R的电阻丝断了 D．开关接触不良
12．新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，小区内部车辆门禁系统可以自动识别栏杆抬起，外部车辆不能被识别，需要工作人员检测后，按钮视为手动开关，其工作原理图可以表示为（ ）
A． B．
C． D．
13．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（ ）
A． B．
C． D．
14．某校“设计师”社团设计了一种“风速报警装置”，测风探头可在固定的滑槽里上下移动。当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报，下列四幅原理图符合要求是（ ）
A． B．
C． D．
二、填空题
15．图是物理老师在课堂上演示的两个实验示意图 图甲中，老师用毛皮摩擦过的橡胶棒a接触验电器的金属小球b时，同学们发现验电器的金属箔片张开了 在这一过程中，电流的方向是从______（选填“a到b”或“b到a”）
16．有甲、乙、丙、丁四个塑料小球，其中三个球带电．将它们两两靠近，发现甲排斥乙，乙吸引丙，丙吸引丁；如果丁带电，不能确定是否带电的是 ______ 球．
17．如图所示是一台家用豆浆机，某同学仔细观察了豆浆机的构造和工作过程．外壳是塑料做成的，内部主要由电动机带动刀片转动，电加热管通电加热豆浆；制作豆浆的过程是先加热，再打浆，然后加热煮熟．
根据以上内容，请你提出一个与物理相关的问题并用所学的物理知识回答，不得与示例重复．
示例：物理现象——外壳用塑料做成
物理知识——塑料是绝缘体
物理现象： _____
物理知识： _____
18．如图是某同学制作的静电发动机结构图，主要部分有：
电容杯、转杯、铝箔条．用毛皮摩擦过的橡胶棒，使电容杯带电后，通过铝箔条把电荷传导到转杯的铝箔上，由于静电_____作用,静电发动机的转杯转动起来．
19．如图所示的电路中，要使L1和L2并联，应闭合开关_______；要使L1和L2串联，应闭合开关________；
20．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（填“短路”或“断路”）：
(1)L0不亮，说明该支路______；
(2)L0正常发光，说明该支路______；
(3)L0发光______，说明该支路正常。
21．如图是A、B、C三个轻质塑料小球的相互作用情况，已知A小球和与毛皮摩擦过的橡胶棒接触时被吸引，则B小球的带电情况是_______，C小球的带电情况是_______。（选填“一定带正电”、“一定带负电”、“一定不带电”、“可能带正电，可能不带电”或“可能带负电，可能不带电”）
22．在电学实验中，电流表应该__________（填“串联”或“并联”）在电路中．如图所示的电流表，若量程为0-3A，则表示的电流为_______ A．
23．如图所示是小红同学连接的电路．如果合上开关，将会出现__现象（选填“断路”或“短路”）；对于这个电路，只须拆掉导线__，就能成为灯L1和L2串联的正确电路．
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．C
3．A
4．B
5．C
6．D
7．C
8．C
9．C
10．A
11．A
12．A
13．D
14．C
15．b到a
16．丙
17．断路 短路
18．斥力
19．S1、S3 S2
20．断路 短路 暗红
21．一定带正电 可能带负电，可能不带电
22．串联 1.5;
23． 短路 b
答案第1页，共2页
答案第1页，共2页
