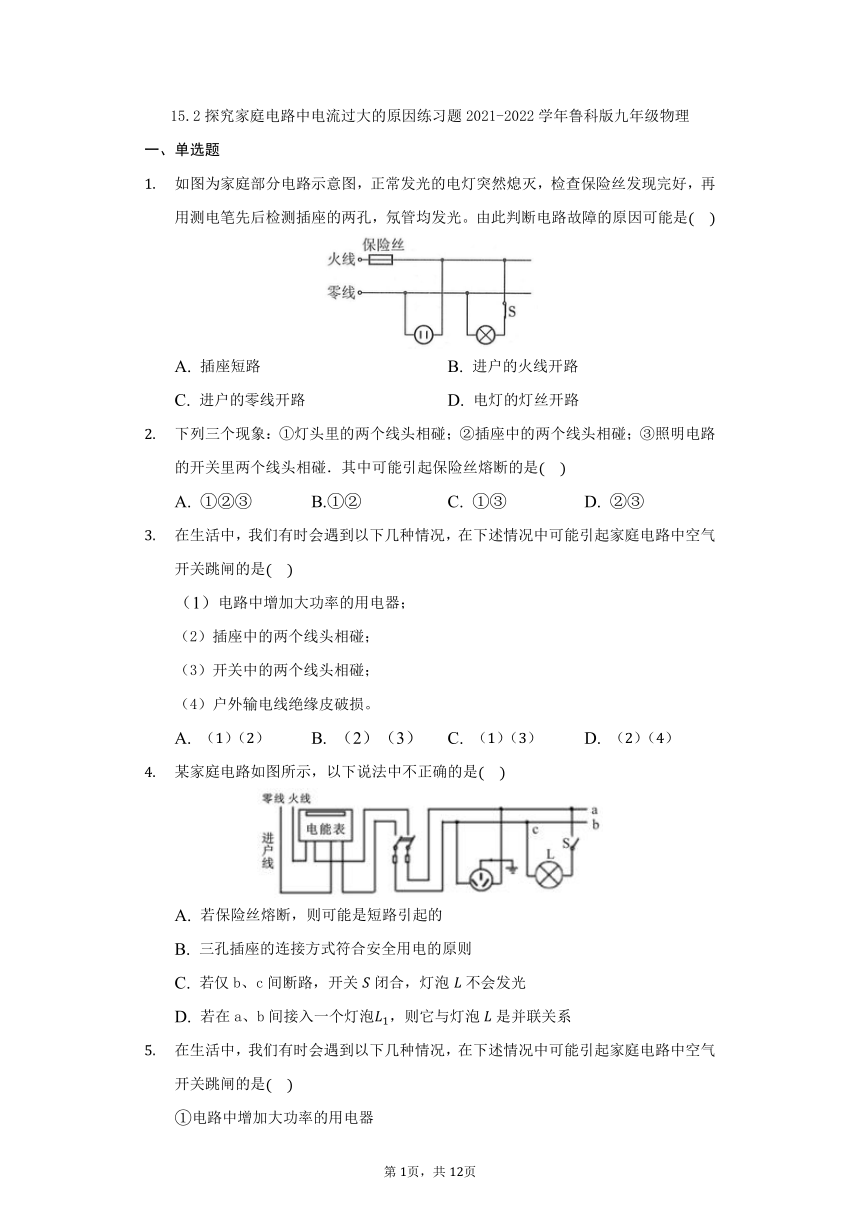

15.2探究家庭电路中电流过大的原因练习题2021-2022学年鲁科版九年级物理
一、单选题
如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用测电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是
A. 插座短路 B. 进户的火线开路
C. 进户的零线开路 D. 电灯的灯丝开路
下列三个现象：①灯头里的两个线头相碰；②插座中的两个线头相碰；③照明电路的开关里两个线头相碰．其中可能引起保险丝熔断的是
A. ①②③ B.①② C. ①③ D. ②③
在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损。
A. （1）（2） B. （2）（3） C. （1）（3） D. （2）（4）
某家庭电路如图所示，以下说法中不正确的是
A. 若保险丝熔断，则可能是短路引起的
B. 三孔插座的连接方式符合安全用电的原则
C. 若仅b、c 间断路，开关闭合，灯泡不会发光
D. 若在a、b间接入一个灯泡，则它与灯泡是并联关系
在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是
①电路中增加大功率的用电器
②开关中的两个线头相碰
③灯座中的两个线头相碰
④有人触电
A. ①② B. ③④ C. ①③ D. ②④
如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是
A. 插座短路 B. 进户的火线断路
C. 进户的零线断路 D. 电灯的灯丝断路
如右图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是
A. b、c之间某处断路
B. a、d 之间某处断路
C. 火线与零线短路
D. 电灯的灯丝断了
下列现象与物理知识对应不正确的是
A. 客车行驶时窗帘被“吸”出窗外流体中流速越大的位置压强越小
B. 家庭电路空气开关跳闸电路中电流过大
C. 河边景物在水中的倒影平面镜成倒立、等大的虚像
D. 与头发摩擦过的气球能“吸”起纸屑带电体能吸引轻小不带电物体
下列有关家庭电路和安全用电的说法正确的是
A. 使用试电笔时，不能接触笔尾金属体
B. 用电器的开关发生短路时，会造成空气开关自动断开
C. 站在地面上的人，因碰火线而触电时，漏电保护器会切断电路
D. 冰箱使用三脚插头，是为了防止也流过大引起火灾
下列情形不会导致熔断器中熔丝熔断的是
A. 插座短路 B. 日光灯短路
C. 用电器金属外壳没有接地 D. 同时使用多个大功率用电器
二、填空题

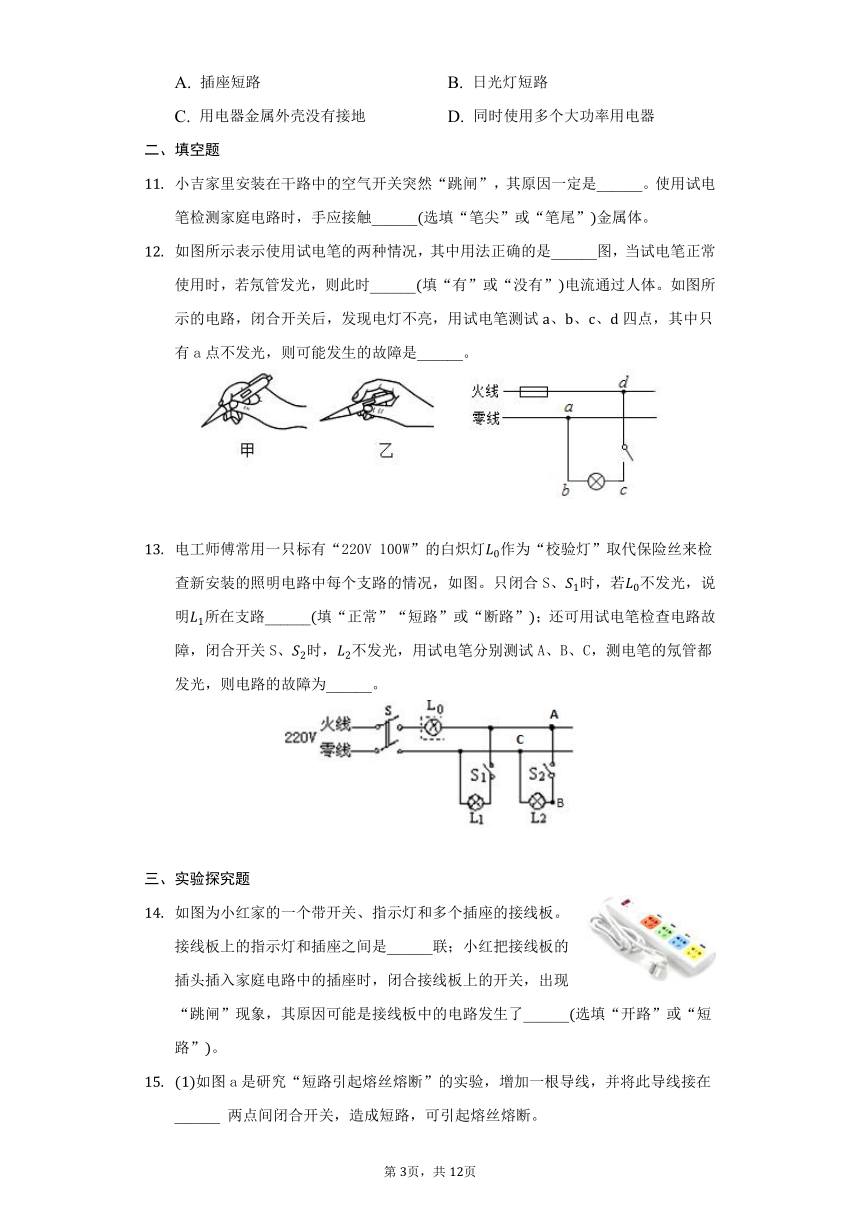

小吉家里安装在干路中的空气开关突然“跳闸”，其原因一定是______。使用试电笔检测家庭电路时，手应接触______选填“笔尖”或“笔尾”金属体。
如图所示表示使用试电笔的两种情况，其中用法正确的是______图，当试电笔正常使用时，若氖管发光，则此时______填“有”或“没有”电流通过人体。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试a、b、c、d四点，其中只有a点不发光，则可能发生的故障是______。
电工师傅常用一只标有“220V 100W”的白炽灯作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图。只闭合S、时，若不发光，说明所在支路______填“正常”“短路”或“断路”；还可用试电笔检查电路故障，闭合开关S、时，不发光，用试电笔分别测试A、B、C，测电笔的氖管都发光，则电路的故障为______。
三、实验探究题
如图为小红家的一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是______联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了______选填“开路”或“短路”。
如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在______ 两点间闭合开关，造成短路，可引起熔丝熔断。
利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要______ 选择“相同”或“不同”，小华正确操作，验证了此实验的结论。支持该结论的实验现象是______ 。
如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的______ 液体煤油或水，两个烧瓶内的电阻丝的阻值应该______ 选填“相同”或“不同”，采用如图所示的连接方式是为了控制______ 相同。
答案和解析
1.【答案】
【解析】略
2.【答案】
【解析】
【分析】
(1)保险丝熔断是因为电路中电流过大；
(2)家庭电路电流过大的原因：短路和电路中总功率过大。
在家庭电路中，开关闭合时就是开关的两个线头接通，电路正常工作；用电器的两个接线头或插座的两个接线头直接接通时，电路是短路，造成电路电流过大，保险丝熔断。
【解答】
①灯头里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起保险丝熔断；
②插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起保险丝熔断；
③照明电路的开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断；
故选B。
3.【答案】
【解析】解：
（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
可见，可能引起家庭电路中空气开关跳闸的是（1）（2）故选：A。
家庭电路中电流过大，会引起家庭电路中空气开关跳闸。其原因主要有两种，一是用电器短路，二是用电器的总功率过大。根据各种情况中的现象，进行判断。
本题考查了家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。
4.【答案】C
【解析】解：A、家庭电路中的保险丝熔断，可能是家庭电路中发生了短路，也可能是电路中总功率过大，故A正确；
B、三孔插座地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔，故B正确；
C、通过灯L的电流没有通过段导线，所以bc段断路灯L一样能发光，故C错误；
D、若在a、b间接入一个灯泡，这盏灯与灯L是并联的，故D正确。
故选：C。
保险丝熔断的原因是电路中电流过大，电流过大的原因是短路或电路中总功率过大；
家用电器的三脚插头中有两个脚接用电部分，另一个较长的脚跟用电器的金属外壳连接，三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，以防止触电事故的发生；
灯泡L发光，必须是一个完整的闭合回路；
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极。
本题考查了学生识别串、并联电路的能力和安全用电的相关知识本题，考查的知识点比较多，主要考查学生对所学物理知识的灵活运用能力。
5.【答案】C
【解析】解：
①电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
②开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
③灯座中的两个线头相碰，在将其插入电路中时，相当于将火线和零线直接连在一起，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
④有人触电，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
可见，可能引起家庭电路中空气开关跳闸的是①③
故选：C。
家庭电路中电流过大，会引起家庭电路中空气开关跳闸。其原因主要有两种，一是用电器短路，二是用电器的总功率过大。根据各种情况中的现象，进行判断。
本题考查了家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。
6.【答案】C
【解析】
【分析】
保险丝熔断是电流过大造成的，保险丝完好说明电路不是短路或总功率过大。
家庭电路中出现电路故障时，氖管发光说明该部分一定直接或间接接触火线，找出通路部分，其余部分有可能是断路。
【解答】
保险丝完好说明电路不是短路或总功率过大；
用试电笔先后检测插座的两孔，氖管均发光，说明插座的两孔直接或间接地与火线相连；
试电笔检测插座的右孔时，氖管发光说明和火线接通如下图蓝线部分；试电笔检测插座的左孔时，氖管发光说明和火线接通如下图红线部分；
正常发光的电灯突然熄灭，说明是断路，综合分析可知，断路在A点左侧的零线部分，即进户的零线断路，故选C。
故选：C。
7.【答案】A
【解析】解：
如图，闭合开关后，发现电灯不亮，用测电笔测试c、d两点时，氖管都发光，说明c、d都与火线连通即点到火线间的电路没有断路；测试a、b两点时，只有a点氖管发光，则测b点时氖管不发光，说明点没有与火线连通，所以故障可能是b、c之间某处断路，故A正确，BD错误；
若火线与零线短路，则保险丝熔断或空气开关跳闸，整个电路断开，用测电笔测试各点时，氖管都不发光，故C错误。
故选：A。
电灯L不亮，而点c能使测电笔亮，说明c到零线b之间开路。
本题考查了用测电笔检测电路的故障。在正常情况下，测电笔测火线应亮，测零线应不亮。
8.【答案】B
【解析】解：A、客车行驶时，车外的空气流速快、压强小，车内的空气流速小、压强大，产生向外的压强差，因此窗帘被“吸”出窗外，故A正确；
B、在家庭电路中空气开关“跳闸”，可能是由于发生了短路，也可能是用电器总功率过大，故B错误；
C、河边景物在水中的倒影属于平面镜成像，是正立、等大的虚像，故C正确；
D、与头发摩擦过的气球能“吸”起纸屑，是因为带电体能吸引轻小不带电物体，故D正确。
故选：B。
流体流速越大的地方压强越小，流速越小的地方压强越大；
家庭电路中电流过大的原因：短路或总功率过大；
平面镜成像特点：平面镜所成的像是虚像，像与物体的大小相同，像到平面镜的距离与物体到平面镜的距离相等，像与物关于平面镜对称；
带电体具有吸引轻小物体的性质。
此题考查力学、电学的多个知识点，是一道综合性很强的题目，与实际生活联系密切，学习时注意这些物理知识在实际生活中的应用，将所学知识与实际结合起来。
9.【答案】C
【解析】
【分析】
本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
使用试电笔时，手应接触笔尾的金属体，笔尖接触电线；
用电器的开关发生短路时，相当于开关闭合；
漏电保护器只有在电路发生漏电或有人触电时才会切断电源；
冰箱使用三脚插头，是为了将冰箱的金属外壳接地。
【解答】
A、使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故A错；
B、用电器的开关发生短路时，开关闭合，用电器正常工作，不会造成空气开关自动断开，故B错；
C、站在地上的人接触三孔插座里的火线发生触电时，一部分电流会流向大地，不流回零线，此时漏电保护器自动切断电路，故C正确；
D、冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故D错。
故选C。
10.【答案】C
【解析】解：
AB、插座和日光灯短路，都会造成电流太大，使空气开关跳闸，故AB不符合题意。
C、用电器金属外壳没有接地，如果用电器不漏电，不会改变电路的电压和电阻，不会改变电流。如果漏电，总电流会减小，不会使空气开关跳闸，故C符合题意。
D、同时用了太多用电器，可能会造成电路的总功率过大，电流过大，会使空气开关跳闸。故D不符合题意。
故选：C。
家庭电路中短路或总功率过大，会造出电路中电流过大，空气开关能自动跳闸。
“跳闸”的原因是电路中的电流过大，记住电路中电流过大的原因是关键。
11.【答案】电路中电流过大 笔尾
【解析】解：家庭电路中的空气开关突然跳闸，说明电路中电流过大，可能是电路出现短路，也可能是电路中用电器的总功率过大；使用试电笔时，手须接触笔尾的金属体，不能接触笔尖的金属体，否则容易触电。
故答案为：电路中电流过大；笔尾。
家庭电路中电流过大原因：电路短路或用电器总功率过大；使用试电笔时，手要接触笔尾金属体，不能接触笔尖金属体。
本题考查了家庭电路电流过大的原因、试电笔的使用，属于基础题。
12.【答案】乙 有 之间断路
【解析】解：
常用试电笔辨别火线和零线，使用试电笔时，手要接触试电笔尾部的金属体，笔尖接触电线，故乙正确，若氖管发光，说明火线、试电笔、人体的、大地构成通路，则通过人体有电流；
用试电笔测试、、三点，氖管都发光，这说明从火线到点之间的电路都是完好的，没有断路；而试电笔测试点时，氖管不发光，这说明点到零线之间的导线出现断路，由此可以判断出是、之间某处断路。
故答案为：乙；有；之间断路。
试电笔的使用方法：使用试电笔时，手要接触试电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线；
用试电笔测试、、三点，氖管都发光，这说明、、与火线是连通的，问题出在之间，据此判断。
本题考查了试电笔的使用及家庭电路故障的判断，属于基本技能的考查。
13.【答案】断路 ；进户零线断路
【解析】解：若只闭合、时，不发光，说明该支路不能形成通路，即所在支路发生了断路；
当电路是断路时，用测电笔测量时，是与零线相通的，本不该亮，亮了说明到的零线断开了。
故答案为：断路；进户零线断路。
将额定电压的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常暗红色说明该支路工作正常，“校验灯”不发光说明该支路断路。测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了。
本题考查了用检验灯检查电路的故障，应根据检验灯的三种状态来分析。
14.【答案】并； 短路
【解析】
【分析】
插座与指示灯是并联的；当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路。
本题考查当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路，而断路是不会造成“跳闸”的。
【解答】
解：线板上的多个插座与指示灯互不影响，所以它们是并联的；“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路。
故答案为：并 短路。
15.【答案】 不同 电流表示数较大的支路灯泡亮 相同 不同 电流和通电时间
【解析】解：要造成短路，引起熔丝熔断；则只有熔丝接入电路，故BD两个接线柱之间接入一根导线后，会发生电源短路，、间的熔丝将会熔断；
由图示电路图，两灯泡并联连接，它们是并联的；电流做功与电压、电流和通电时间有关。根据并联电路的电压特点知，两灯的电压相等，所以此实验是探究功与电流的关系，应控制电压相同而电流不同，两并联灯泡的电阻应该不同；
在电压和通电时间相同时，电流越大，电流做功越多，所以实验中是通过观察通过两灯的电流来判断电流做功的多少的；如果电流表示数较大的支路灯泡较亮，则可以验证实验结论；
实验时，为了比较产生的热量的多少，在两个相同的烧瓶中装有质量相等的同种液体；探究“电流产生热量的多少与电阻大小的关系”时，由公式可知，应控制两电阻丝的电流和通电时间相等，而电阻不相等。
故答案为：；不同；电流表示数较大的支路灯泡亮；相同；不同；电流和通电时间。
熔丝熔断的原因有两个：总功率过大或发生短路。
并列连接的连接方式是并联，根据并联电路特点分析答题。根据电流做功与电压、电流和通电时间有关，根据控制变量法分析；
实验中通过温度计的示数高低反映产生热量多少，两烧瓶中应放相同质量的同种液体；利用公式并结合控制变量法，找出需要控制的变量，再结合图示选择出合适的电阻丝。
本题考查的是利用焦耳定律分析问题，解题的关键是要注意相同的量是什么，从而选择合适的公式进行分析。
