17.3 电阻的测量
一、单选题
1．用电压表、电流表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是（　　）
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端
C．连入开关时，应先将开关断开
D．电压表应与待测电阻并联，电流表应与待测量电阻串联
2．在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（　　）
A．应从电源的正极开始连线，开关应靠近电源的正极
B．在无法估计被测电阻大小时，电流表、电压表应选用较大的量程
C．接电路时，先断开开关
D．将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上
3．某同学利用如图所示的电路做“伏安法测电阻”的实验，已知Rx为待测定值电阻，电源电压恒为6V，滑动变阻器R标有“20Ω 1A”字样，实验中他填写的实验数据如表所示。下列说法不正确的是（　　）
实验次数 1 2 3 4 5
U/V 1.0 2.0 3.0 4.0 5.0
1/A 0.10 0.22 0.29 0.40 0.50
A．第1次实验的数据不是他实验中实际测得的
B．对比第2、3次实验的数据可判定：待测电阻Rx的阻值并非严格不变
C．第4次实验时滑动变阻器接入电路电阻R与待测电阻Rx，的阻值之比为1：2
D．为减小实验误差，可利用每次实验测得的U、求出电阻Rx，再求其平均值
4．在伏安法测电阻实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（　　）
A．变阻器两端电压最大 B．电路中的电流最大
C．用电器两端电压最大 D．电源提供的电压会减小
5．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（　　）
A．图甲是定值电阻的U﹣I图象，图乙是小灯泡的U﹣I图象
B．由图象可知，通过定值电阻的电流和定值电阻两端的电压成正比
C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
6．在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：
①在“测量物体的长度”时，多次测量
②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量
③在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量
④在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值
上述实验属于减少误差而进行多次实验的是（ ）
A．①③ B．①④ C．②③ D．②④
7．如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是（　　）
A．测量值偏小，是由于电流表所测通过Rx电流偏小
B．测量值偏小，是由于电压表所测Rx两端电压偏小
C．测量值偏大，是由于电流表所测通过Rx电流偏大
D．测量值偏大，是由于电压表所测Rx两端电压偏大
8．如图所示，是某同学测电阻的实验电路。闭合开关，观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是（　　）
A．定值电阻开路 B．滑动变阻器被短路
C．滑动变阻器连入电路中的阻值较大 D．定值电阻的阻值较大
9．下列电路中不能实现测量电阻Rx阻值的是（其中R0为已知阻值电阻）（　　）
A． B． C． D．
二、填空题
10．伏安法测电阻实验时，要求两表的量程选择适当，这个适当指的是________；实验时，电表的表盘要正对自己是为了________________；每次读数后都要及时断开开关是因为________________________。
11．如图所示，是测量额定电压为2.5V小灯泡正常工作时电阻的电路图。闭合开关前，滑动变阻器滑片应移至最__________（选填“左”或“右”）端；闭合开关后，移动滑动变阻器滑片，使电压表示数为____________V时，读取电流表示数。
12．如图所示是用电压表和电流表测电阻的一种连接方法，为待测电阻，如果考虑电表内阻对测量结果的影响，则电压表示数_____（选填“大于”、“等于”或“小于”）两端的实际电压，电流表示数_____（选填“大于”、“等于”或“小于”）通过的实际电流。
13．如图甲所示电路用的是等效替代法测量未知电阻。其中Rx是待测电阻，R是滑动变阻器，R0是电阻箱（表盘情况如图乙所示）。正确连接电路后，先将开关S拨至位置_______（选填“1”或“2”）处，调节滑动变阻器的滑片P至某一位置，记下此时电流表的示数I1；再将开关S拨至另一位置，调节_______，使电流表的示数恰好为I1，记下此时电阻箱的示数如图乙所示，则电阻Rx的阻值为_______Ω。
14．甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量。当电压表的示数为3.0V，电流表的示数为0.5A，则短路位置离甲地的距离为______km。
15．如图所示是通过灯泡L、定值电阻R的电流跟其两端电压的关系图像，由图可得定值电阻R的阻值为______Ω；如果把灯和定值电阻并联接在电压为4V的电路两端时，灯L的电阻是______Ω。干路中的电流大小为______A。如果把灯泡和定值电阻接在某电源两端，此时电路中的电流为0.4A，则该电源电压为______V。
三、实验题

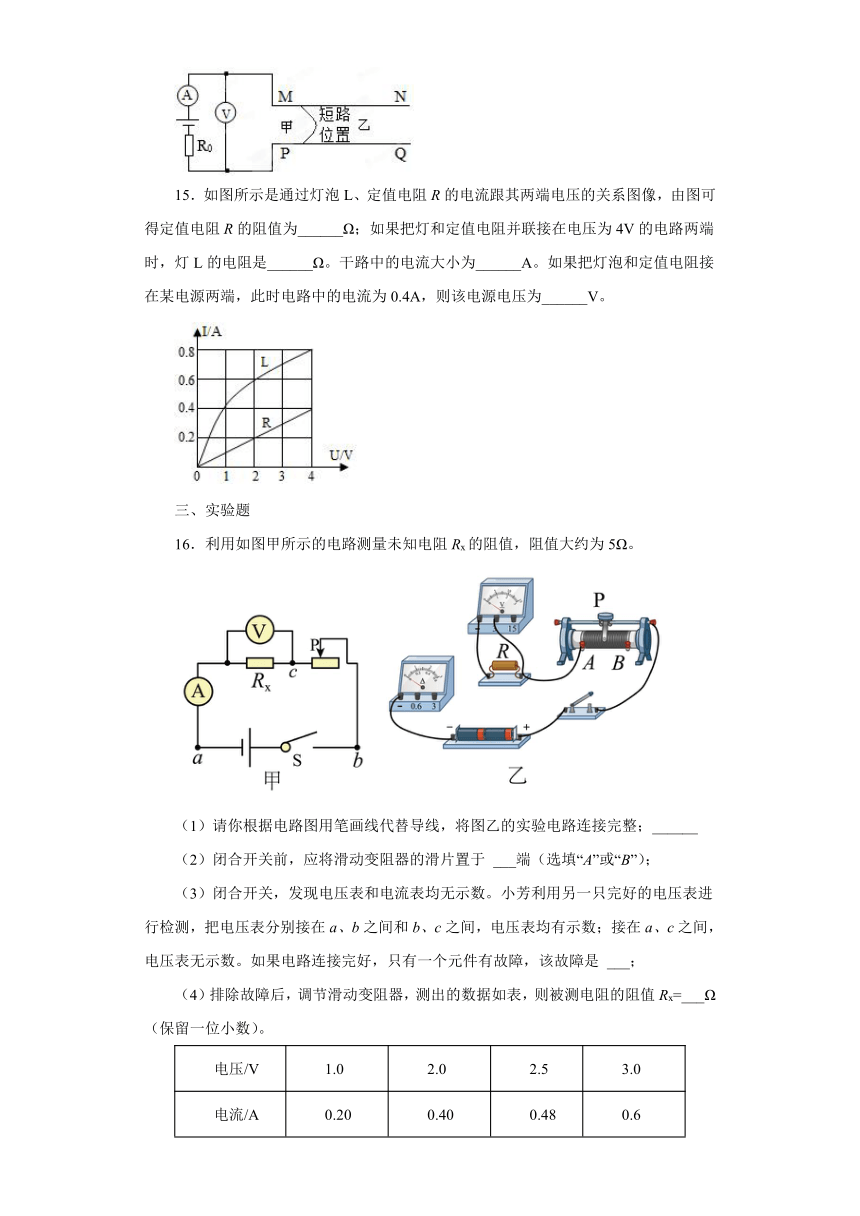

16．利用如图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（1）请你根据电路图用笔画线代替导线，将图乙的实验电路连接完整；______
（2）闭合开关前，应将滑动变阻器的滑片置于 ___端（选填“A”或“B”）；
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是 ___；
（4）排除故障后，调节滑动变阻器，测出的数据如表，则被测电阻的阻值Rx=___Ω（保留一位小数）。
电压/V 1.0 2.0 2.5 3.0
电流/A 0.20 0.40 0.48 0.6
17．学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3V，灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接，要求：①滑片P向右移动时，电流表示数变小，②连线不能交叉_________。
（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是_________。
A．电压表短路 B．电压表断路 C．滑动变阻器短路 D．小灯泡断路
（３）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向_______（选填“左”或“右”）移动。
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I－U图像，由图可知小灯泡正常发光时的电阻为_______Ω。
四、计算题
18．在用电流表和电压表测量导体电阻的实验中，实际上电流表和电压表都有一定的电阻，在电路中可将它们看成是能显示其自身电流值或电压值的一个定值电阻。现用如图甲、乙两种电路测量某未知电阻Rx的阻值，用图甲所示的电路测量时，闭合开关，电流表的示数为10mA；用图乙所示的电路测量时，闭合开关，电流表的示数为12.5mA；电源电压保持不变且U=10V，电流表的内阻RA=200Ω，电压表内阻RV的阻值未知。求：
(1)未知电阻Rx阻值的真实值；
(2)电压表的内阻RV的大小。
参考答案
1．B
2．A
3．B
4．A
5．D
6．B
7．D
8．C
9．C
10．电表指针偏转过半且不超过量程 便于读数 导体的电阻还与温度有关
11．右 2.5
12．大于 等于
13．2 电阻箱 3608
14．15
15．10 5 1.2 5
16． B 滑动变阻器断路 5.1
17． D 左 12.5Ω
18．(1)800Ω；(2)2400Ω
