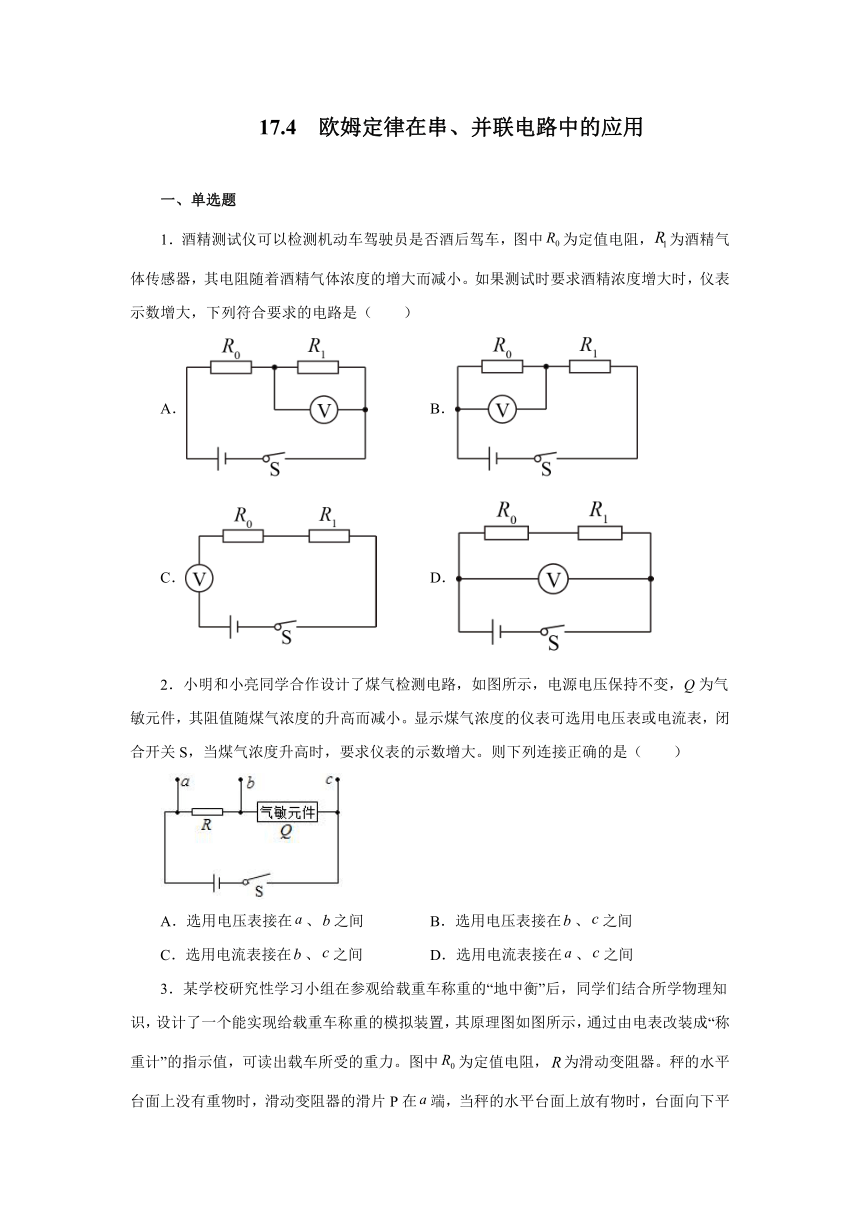

17.4 欧姆定律在串、并联电路中的应用
一、单选题
1．酒精测试仪可以检测机动车驾驶员是否酒后驾车，图中为定值电阻，为酒精气体传感器，其电阻随着酒精气体浓度的增大而减小。如果测试时要求酒精浓度增大时，仪表示数增大，下列符合要求的电路是（　　）
A． B．
C． D．
2．小明和小亮同学合作设计了煤气检测电路，如图所示，电源电压保持不变，Q为气敏元件，其阻值随煤气浓度的升高而减小。显示煤气浓度的仪表可选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大。则下列连接正确的是（　　）
A．选用电压表接在、之间 B．选用电压表接在、之间
C．选用电流表接在、之间 D．选用电流表接在、之间
3．某学校研究性学习小组在参观给载重车称重的“地中衡”后，同学们结合所学物理知识，设计了一个能实现给载重车称重的模拟装置，其原理图如图所示，通过由电表改装成“称重计”的指示值，可读出载车所受的重力。图中为定值电阻，为滑动变阻器。秤的水平台面上没有重物时，滑动变阻器的滑片P在端，当秤的水平台面上放有物时，台面向下平移并带动滑动变阻器的滑片P向b端滑动。已知滑片P向端移动的距离与台面上物体所受力大小成正比，电源两端的电压保持不变，下列说法中正确的是（　　）
A．图中的“称重计”实质上是一个电流表
B．载重车所受的重力越大，通过滑动变阻器的电流越为
C．载重车所受的重力越大，“称重计”的示数越大
D．电路中的完全可以用导线代替
4．如图甲是某生产线上的产品输送及计数装置示意图。其中S为激光光源，为光敏电阻（有光照时，阻值较小，无光照时，阻值较大），为定值保护电阻，、间接“示波器”（示波器的接入对电路无影响）。水平传送带匀速前进，每当传送带上的产品通过S与之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品均为正方体，示波器显示的电压随时间变化关系如图乙、已知计数器电路中电源两极间的电压恒为，保护电阻的阻值为。则（　　）
A．有光照射时光敏电阻的阻值为
B．每通过S与之间的产品个数为600个
C．有光照射和无光照射时光敏电阻的阻值之比为
D．有光照射和无光照射时保护电阻两端的电压之比为
5．现有两个电阻R1和R2，且R1A．只接入R1 B．只接入R2
C．R1和R2串联后接入电路 D．R1和R2并联后接入电路

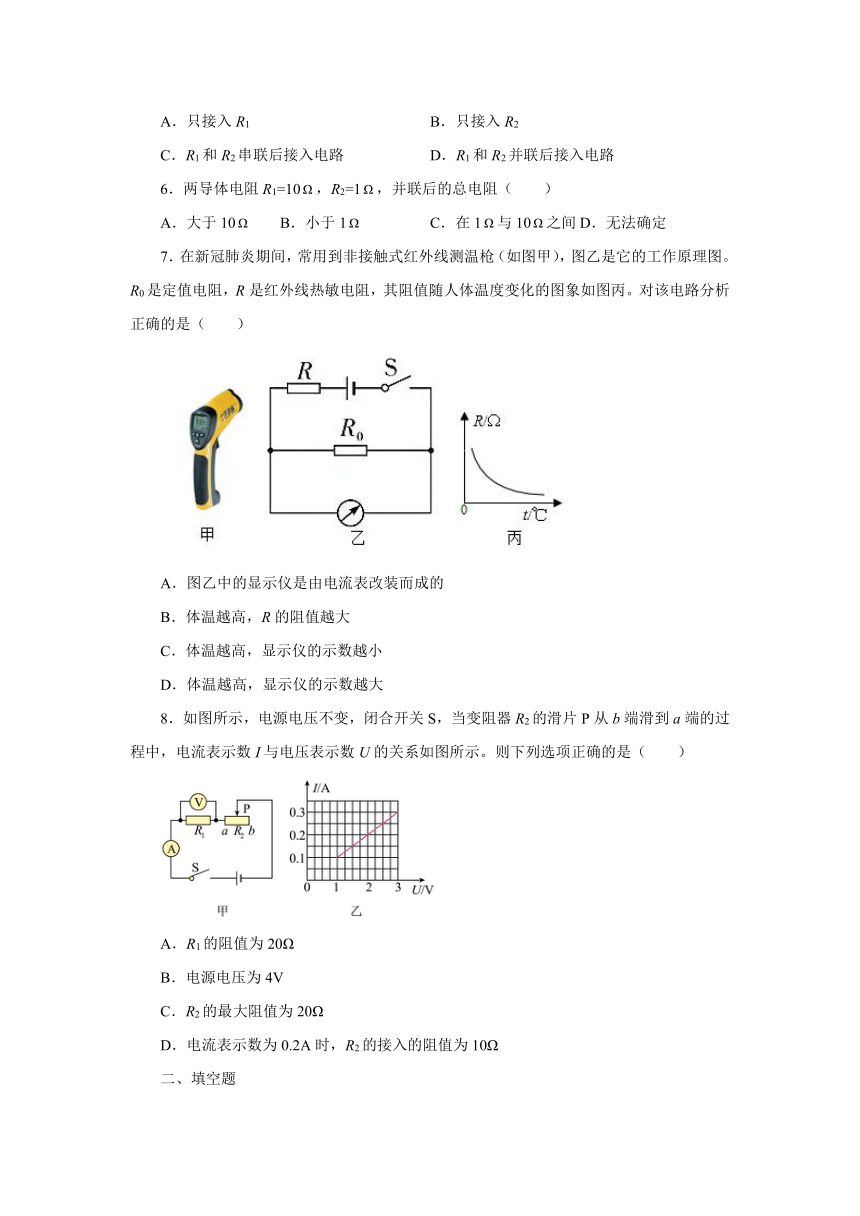

6．两导体电阻R1=10，R2=1，并联后的总电阻（　　）
A．大于10 B．小于1 C．在1与10之间 D．无法确定
7．在新冠肺炎期间，常用到非接触式红外线测温枪（如图甲），图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）
A．图乙中的显示仪是由电流表改装而成的
B．体温越高，R的阻值越大
C．体温越高，显示仪的示数越小
D．体温越高，显示仪的示数越大
8．如图所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图所示。则下列选项正确的是（　　）
A．R1的阻值为20Ω
B．电源电压为4V
C．R2的最大阻值为20Ω
D．电流表示数为0.2A时，R2的接入的阻值为10Ω
二、填空题

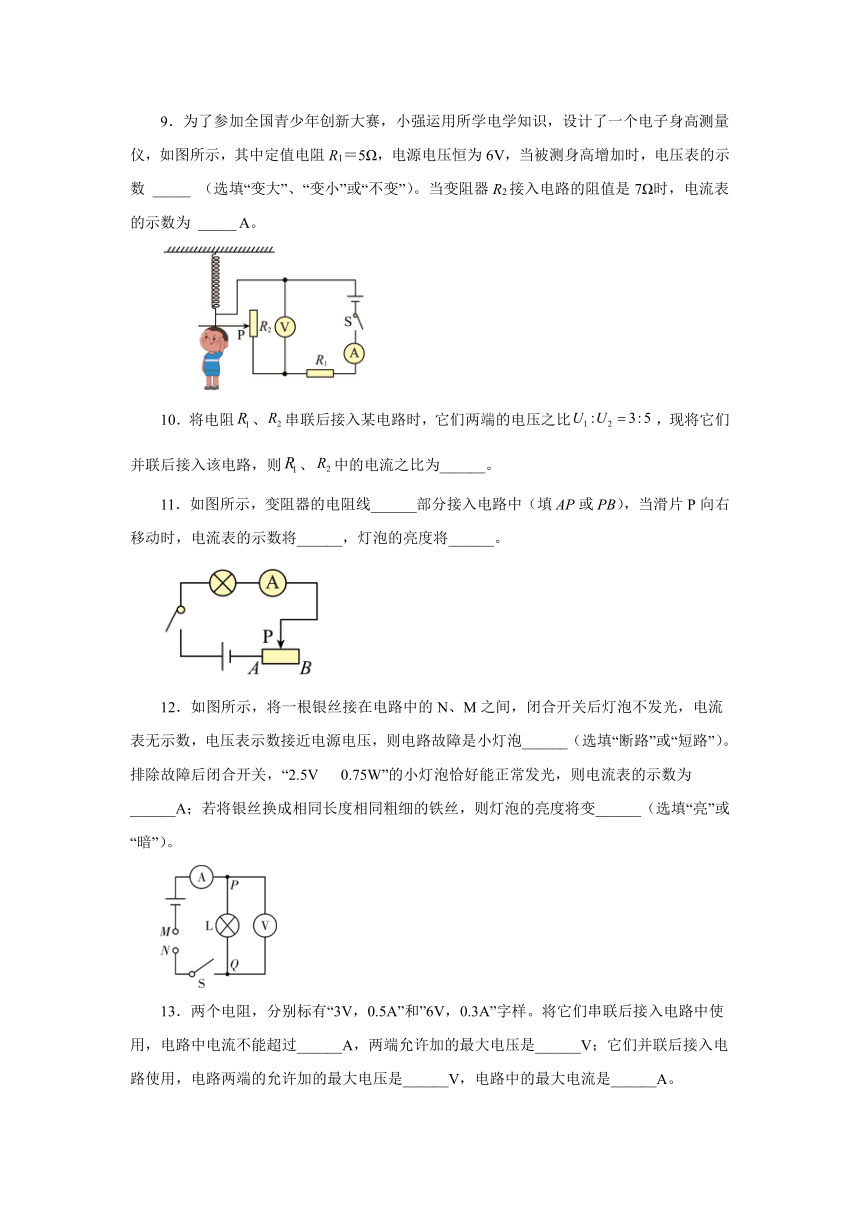

9．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1＝5Ω，电源电压恒为6V，当被测身高增加时，电压表的示数 _____ （选填“变大”、“变小”或“不变”）。当变阻器R2接入电路的阻值是7Ω时，电流表的示数为 _____ A。
10．将电阻、串联后接入某电路时，它们两端的电压之比，现将它们并联后接入该电路，则、中的电流之比为______。
11．如图所示，变阻器的电阻线______部分接入电路中（填AP或PB），当滑片P向右移动时，电流表的示数将______，灯泡的亮度将______。
12．如图所示，将一根银丝接在电路中的N、M之间，闭合开关后灯泡不发光，电流表无示数，电压表示数接近电源电压，则电路故障是小灯泡______（选填“断路”或“短路”）。排除故障后闭合开关，“2.5V 0.75W”的小灯泡恰好能正常发光，则电流表的示数为______A；若将银丝换成相同长度相同粗细的铁丝，则灯泡的亮度将变______（选填“亮”或“暗”）。
13．两个电阻，分别标有“3V，0.5A”和”6V，0.3A”字样。将它们串联后接入电路中使用，电路中电流不能超过______A，两端允许加的最大电压是______V；它们并联后接入电路使用，电路两端的允许加的最大电压是______V，电路中的最大电流是______A。
14．如图所示电路，灯L正常发光时电压为3V，电阻为10Ω，滑动变阻器R上标有“50Ω 1A”的字样， 电压表量程为0~3V，则灯L正常工作时的电流为___________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是_________。
15．有两个电阻，R1=4Ω，R2=12Ω。若将R1、R2并联起来，它们的等效电阻是____Ω，它们两端的电压之比U1︰U2=____。
16．如图中电源电压3V恒定不变，电阻，，总电阻为___________Ω，则闭合开关S后，电压表示数为___________V。
三、计算题
17．如图所示，将滑动变阻器的滑片P移至M端，闭合开关S，电流表示数为0.6A，电压表的示数为3V；滑片P移至N端，闭合开关S，电压表的示数为1V。求：
(1)电源的电压？
(2)电阻R0的阻值？
(3)滑动变阻器的最大阻值？
18．如图所示，，。电源电压保持不变，若、都断开时电流表示数为0.4A，求：
(1)电源电压是多少？
(2)当闭合，断开时，电流表的示数是多少？
(3)当闭合，断开时，电路中的总电阻是多少？
参考答案
1．B
2．A
3．C
4．C
5．D
6．B
7．D
8．C
9．变大 0.5
10．5：3
11．AP 变小 变暗
12．断路 0.3 暗
13．0.3 7.8 3 0.65
14．0.3 5Ω-20Ω
15．3 1︰1
16．15 2
17．(1)3V；(2)5Ω；(3)10Ω
18．(1)12V；(2)0.6A；(3)
