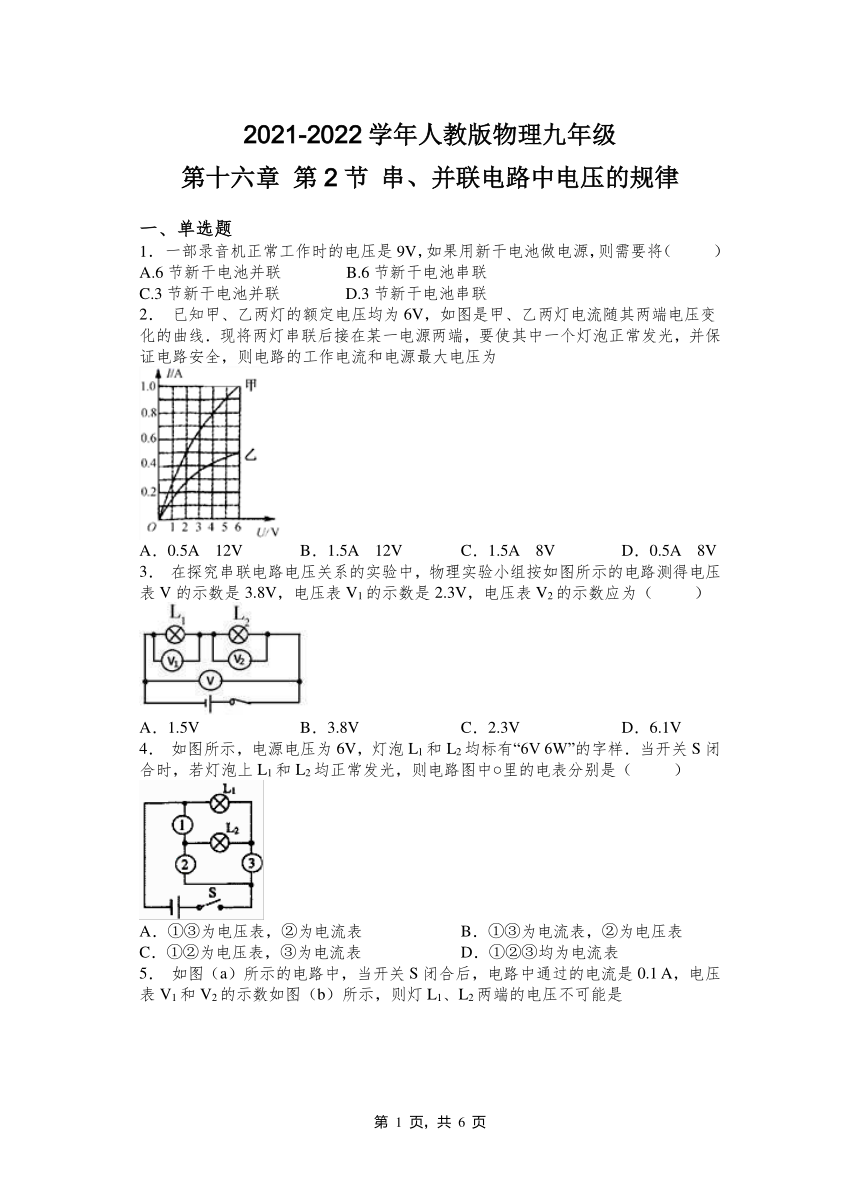

2021-2022学年人教版物理九年级
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 一部录音机正常工作时的电压是9V，如果用新干电池做电源，则需要将（ ）
A.6节新干电池并联 B.6节新干电池串联
C.3节新干电池并联 D.3节新干电池串联
2． 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V
3． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
4． 如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样．当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（ ）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
5． 如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
6． 关于如图的电路，下面的说法正确的是（ ）
A．开关闭合后，V2的示数大于V1的示数
B．开关闭合后，V1的示数等于电源电压
C．开关闭合后，V2的示数等于V1的示数
D．开关闭合后，V1的示数减V2的示数等于L2两端电压
7． 如图甲所示的电路，开关S闭合时，两个电压表的指针位置均如图乙所示，则灯L1和L2两端的电压分别为（ ）
A.5.6V 1.4V B.7V 1.4V C.1.4V 7V D.1.4V 5.6V
8． 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路

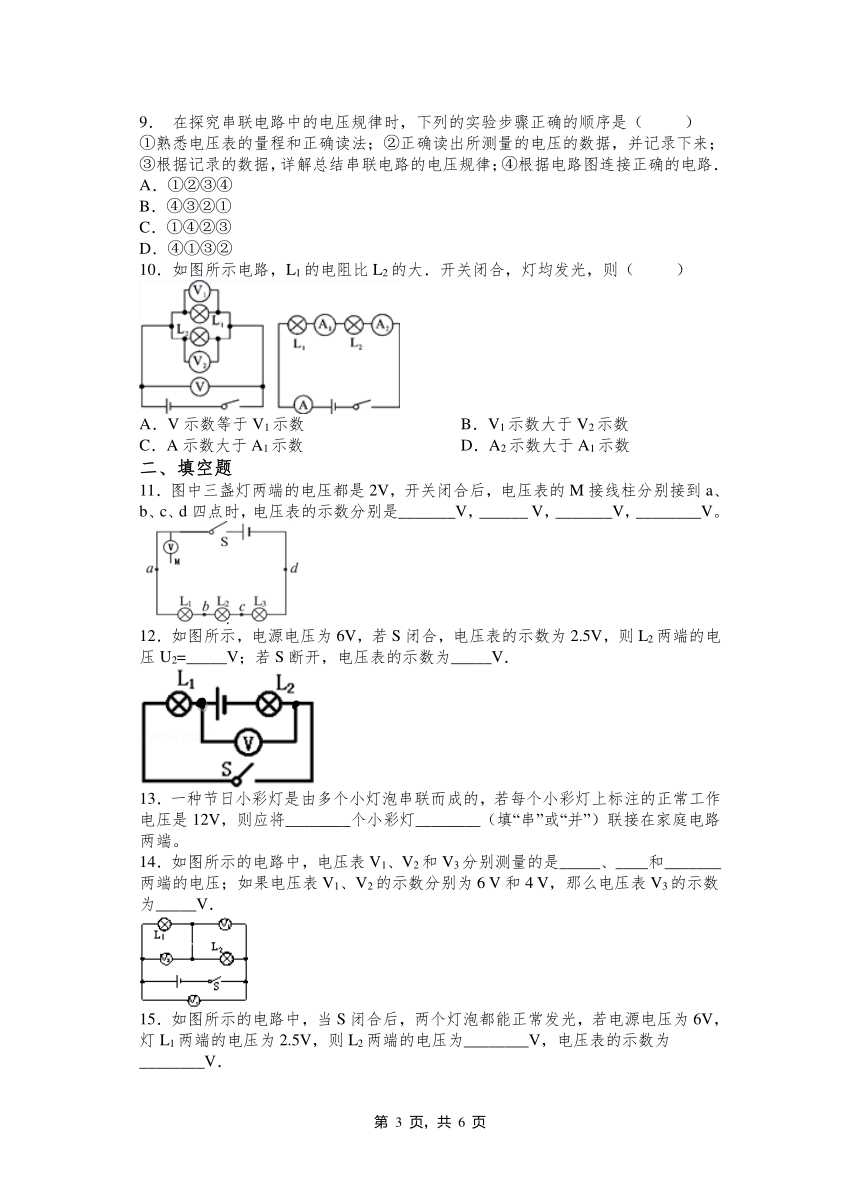

9． 在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④
B．④③②①
C．①④②③
D．④①③②
10．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
二、填空题
11．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
12．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
13．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
14．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
15．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
16．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V.
17．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
18．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
19．如图所示的电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为______。
20．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
三、实验题
21．“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为使探究得出的结论具有普遍意义，L1、L2应该选择规格_____（相同/不同）的灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____；
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。你认为小聪的办法是_____（可/不）行，理由是_____。
22．小刚和小丽用如图所示的器材探究“串联电路的电压关系”，用三节干电池串联做电源，两只小灯泡的规格不同。
（1）请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。
（2）小刚用电压表测量L1两端的电压时，直接选用0~3V的量程，小丽说这样不行，那么规范的操作方法应该是 。
（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是 。L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是 。
（4）他们排除故障后继续实验，得出了上表中的一组数据。为了得出串联电路电压关系的普遍规律，他们还应当 。
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D A B D B A D C A
二、填空题
11． 0 2 4 6
12．3.5 6
13．19 串
14．电源电压 L1 L2 2
15．3.5 3.5
16．L2 3.6
17．3.5V
18． 3 2
19．3∶5
20．3 1.5
三、实验题
21．不同 断开开关，换用小量程，重做实验 不 根据电路图详解可以看出，直接改接一端连线，会造成电压表正负接线柱接反了
22．
（1）如图；
（2）用大量程试触，若偏转角度小，选择小量程进行实验；（3）断路 在L1两端接入电流表或无故障灯泡；（4）更换不同规格灯泡或电源多次实验
