第四章 专题训练 光现象作图

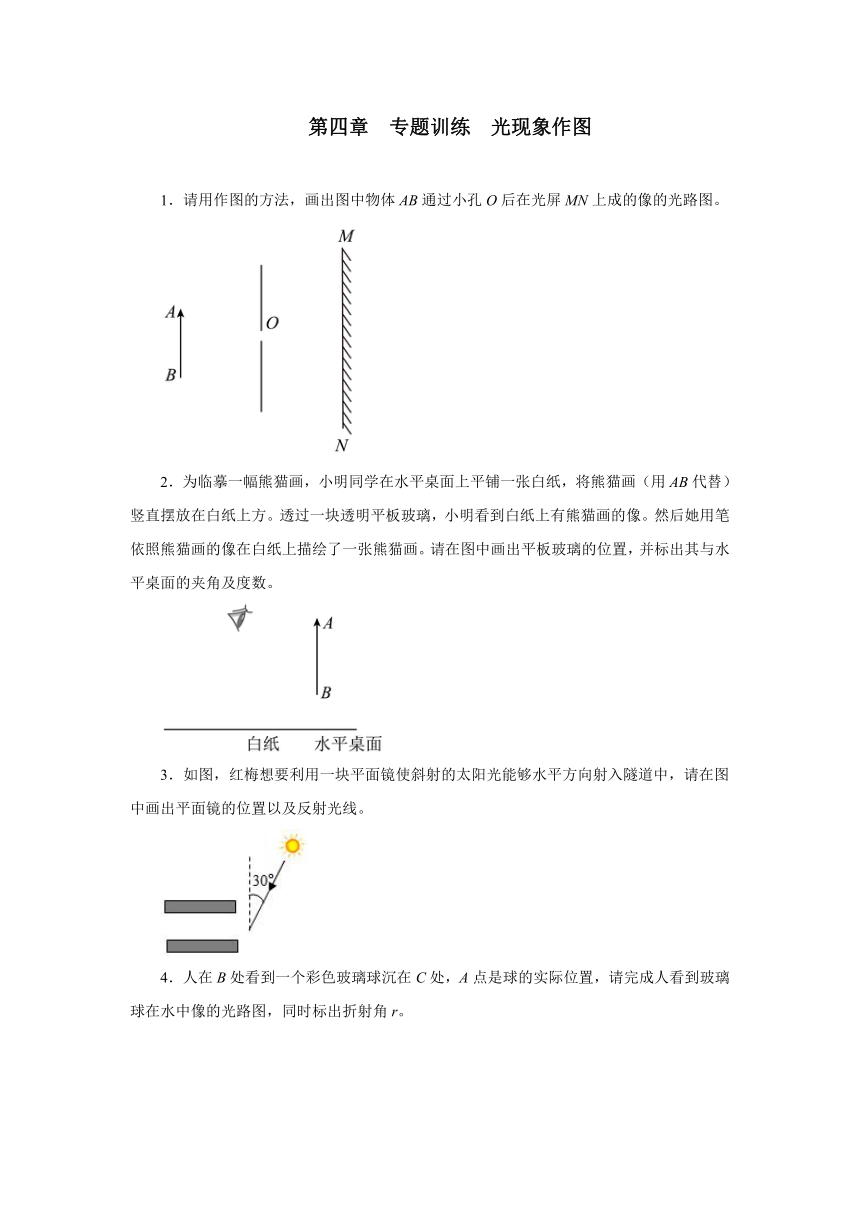

1．请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。
2．为临摹一幅熊猫画，小明同学在水平桌面上平铺一张白纸，将熊猫画（用AB代替）竖直摆放在白纸上方。透过一块透明平板玻璃，小明看到白纸上有熊猫画的像。然后她用笔依照熊猫画的像在白纸上描绘了一张熊猫画。请在图中画出平板玻璃的位置，并标出其与水平桌面的夹角及度数。
3．如图，红梅想要利用一块平面镜使斜射的太阳光能够水平方向射入隧道中，请在图中画出平面镜的位置以及反射光线。

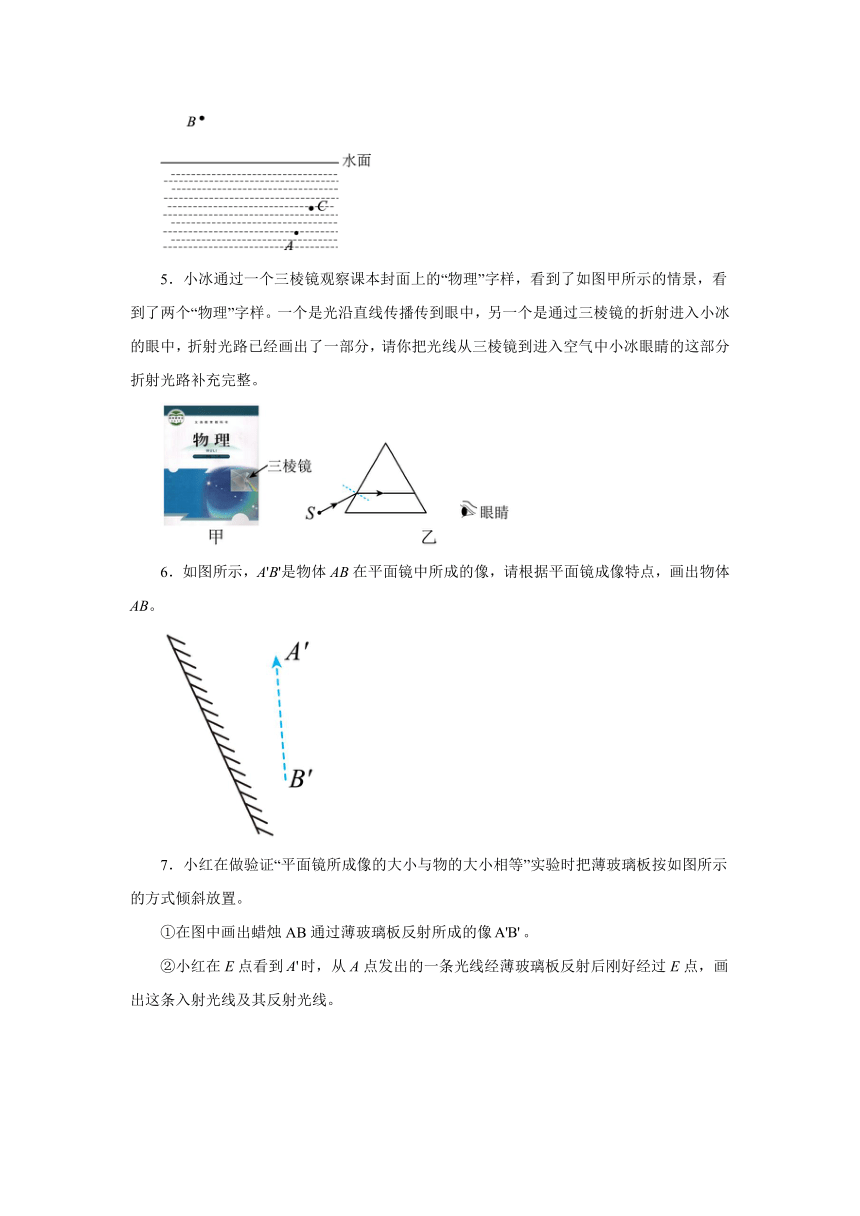

4．人在B处看到一个彩色玻璃球沉在C处，A点是球的实际位置，请完成人看到玻璃球在水中像的光路图，同时标出折射角r。
5．小冰通过一个三棱镜观察课本封面上的“物理”字样，看到了如图甲所示的情景，看到了两个“物理”字样。一个是光沿直线传播传到眼中，另一个是通过三棱镜的折射进入小冰的眼中，折射光路已经画出了一部分，请你把光线从三棱镜到进入空气中小冰眼睛的这部分折射光路补充完整。
6．如图所示，A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点，画出物体AB。

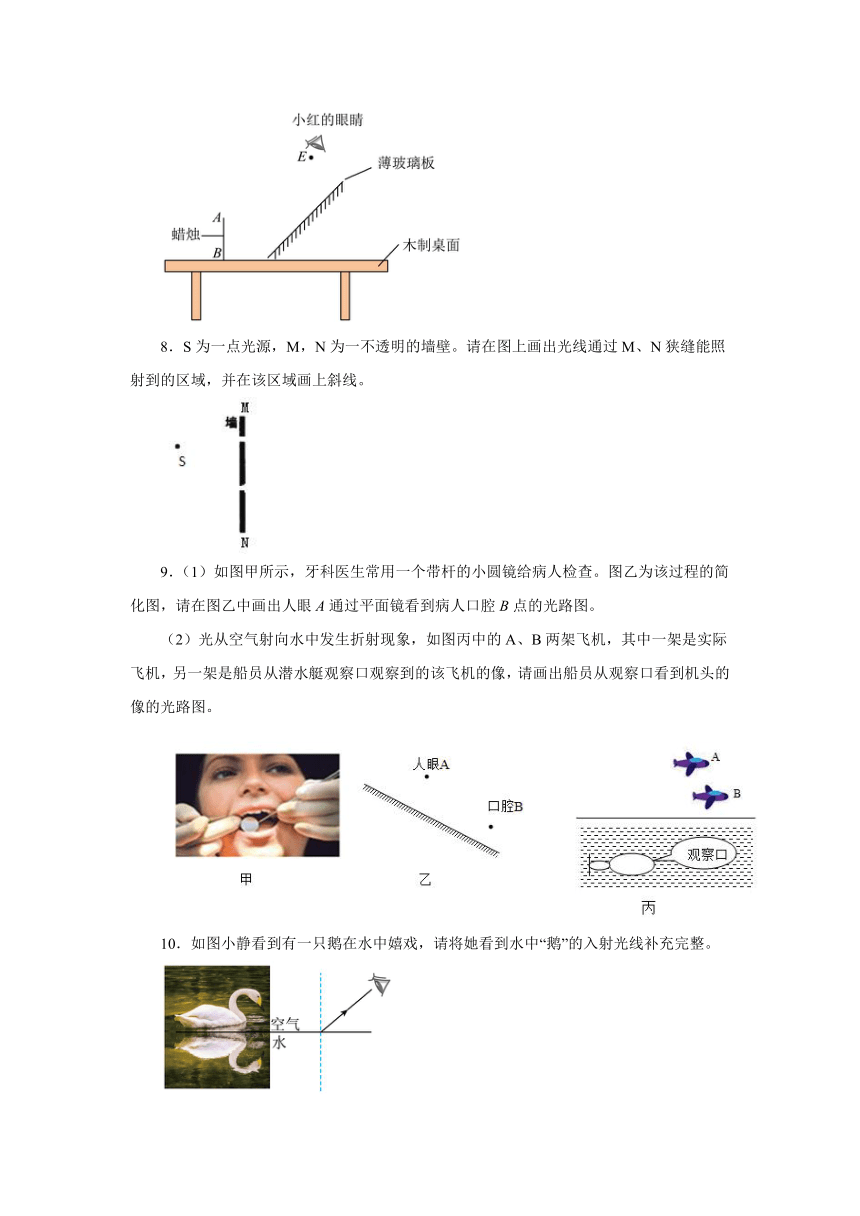

7．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像。
②小红在E点看到时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。
8．S为一点光源，M，N为一不透明的墙壁。请在图上画出光线通过M、N狭缝能照射到的区域，并在该区域画上斜线。
9．（1）如图甲所示，牙科医生常用一个带杆的小圆镜给病人检查。图乙为该过程的简化图，请在图乙中画出人眼A通过平面镜看到病人口腔B点的光路图。
（2）光从空气射向水中发生折射现象，如图丙中的A、B两架飞机，其中一架是实际飞机，另一架是船员从潜水艇观察口观察到的该飞机的像，请画出船员从观察口看到机头的像的光路图。
10．如图小静看到有一只鹅在水中嬉戏，请将她看到水中“鹅”的入射光线补充完整。

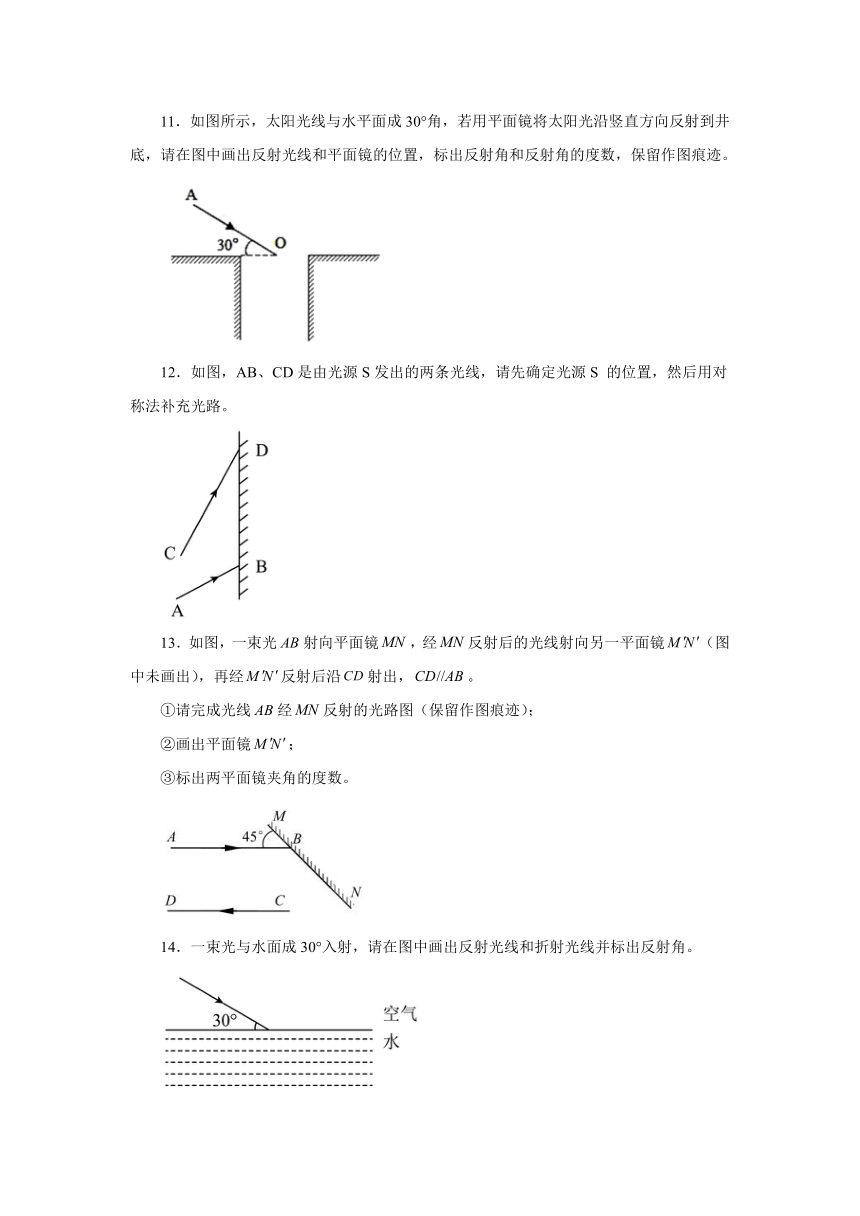

11．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。
12．如图，AB、CD是由光源S发出的两条光线，请先确定光源S 的位置，然后用对称法补充光路。
13．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）；
②画出平面镜；
③标出两平面镜夹角的度数。
14．一束光与水面成30°入射，请在图中画出反射光线和折射光线并标出反射角。
15．如图所示，请大致画出光线AB从空气射入玻璃，以及再从玻璃射入空气的光路图。
16．如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO。请在图中画出平面镜的位置，并标出镜面与水平面夹角的大小。
17．“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。
18．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程的光路图。
（2）一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．（1）（2）
10．
11．
12．
13．
14．
15．
16．
17．
18．
