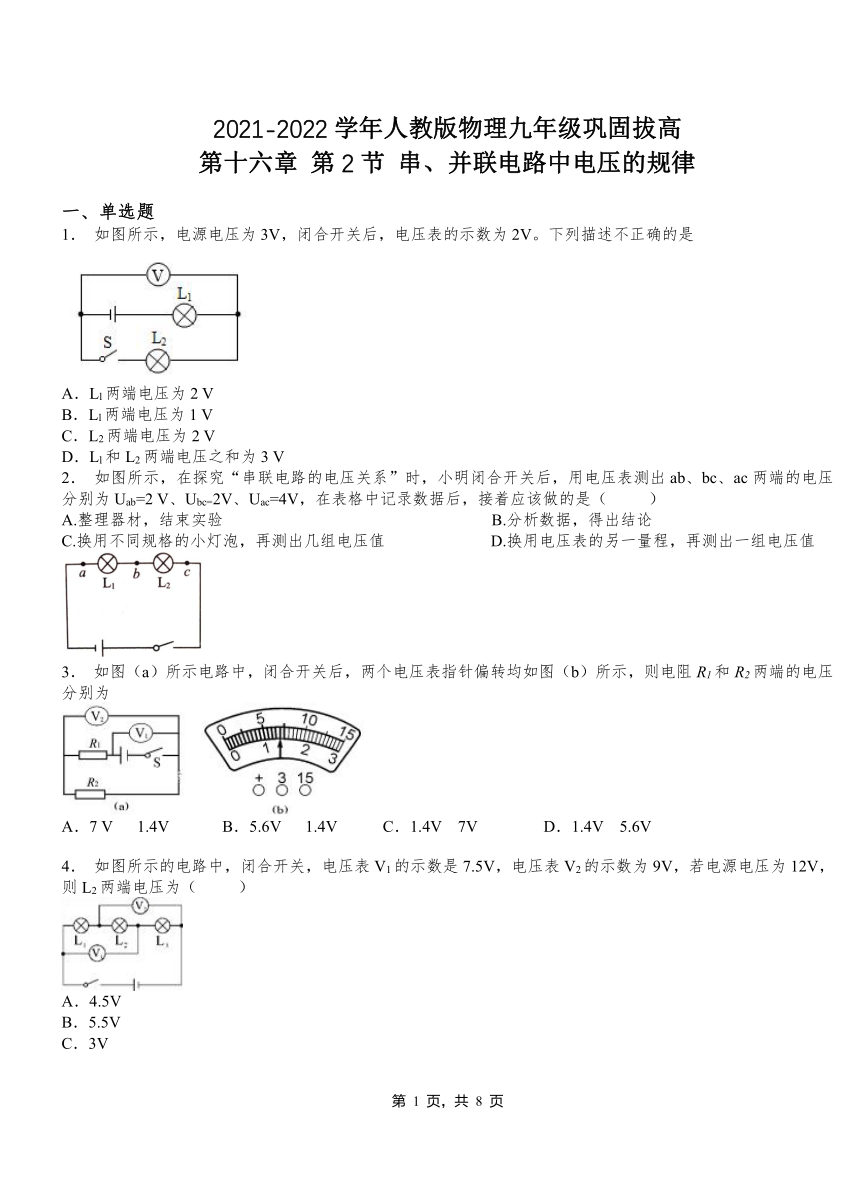

第十六章 第2节串、并联电路中电压的规律2021-2022学年人教版物理九年级同步练习（有答案）

2021-2022学年人教版物理九年级巩固拔高
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2 V
B．Ll两端电压为1 V
C．L2两端电压为2 V
D．Ll和L2两端电压之和为3 V
2． 如图所示，在探究“串联电路的电压关系”时，小明闭合开关后，用电压表测出ab、bc、ac两端的电压分别为Uab=2 V、Ubc=2V、Uac=4V，在表格中记录数据后，接着应该做的是（ ）
A.整理器材，结束实验 B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电压值 D.换用电压表的另一量程，再测出一组电压值
3． 如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4V B．5.6V 1.4V C．1.4V 7V D．1.4V 5.6V
4． 如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（ ）
A．4.5V
B．5.5V
C．3V
D．2V

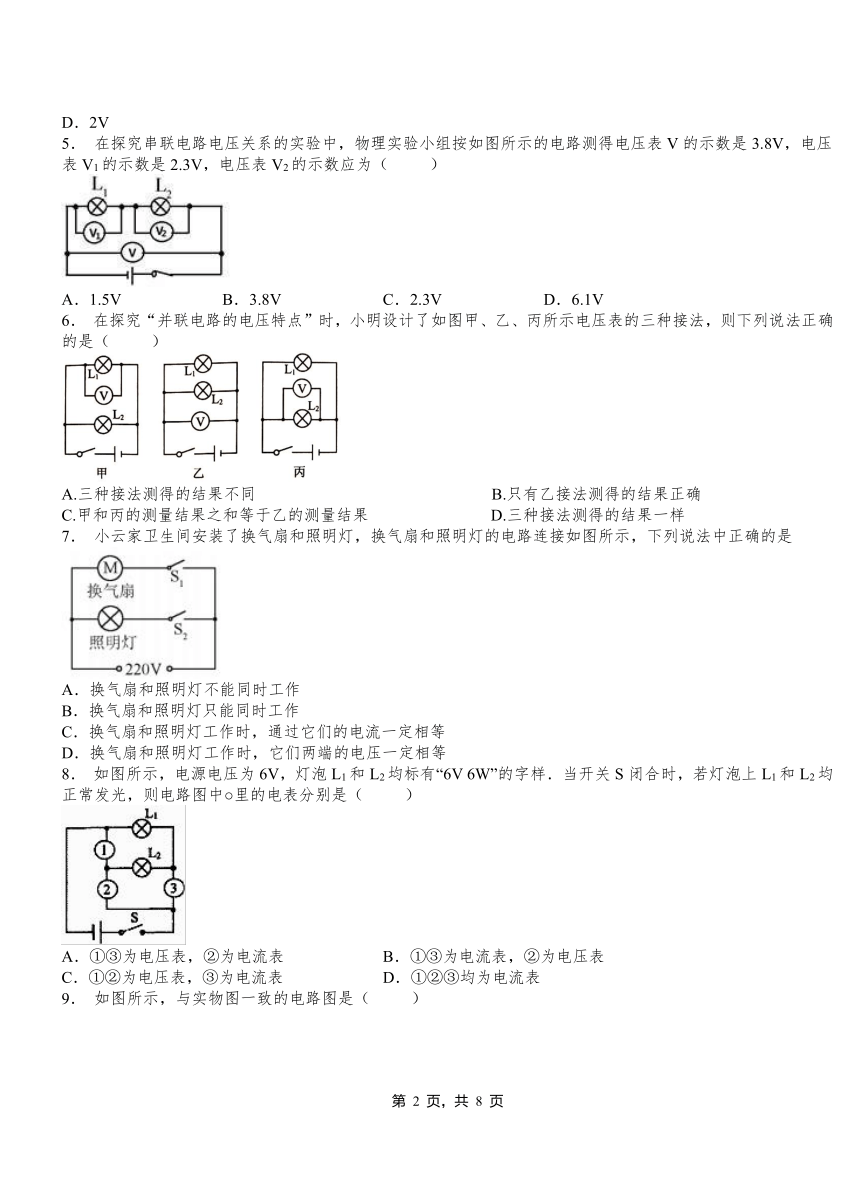

5． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
6． 在探究“并联电路的电压特点”时，小明设计了如图甲、乙、丙所示电压表的三种接法，则下列说法正确的是（ ）
A.三种接法测得的结果不同 B.只有乙接法测得的结果正确
C.甲和丙的测量结果之和等于乙的测量结果 D.三种接法测得的结果一样
7． 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
8． 如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样．当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（ ）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表

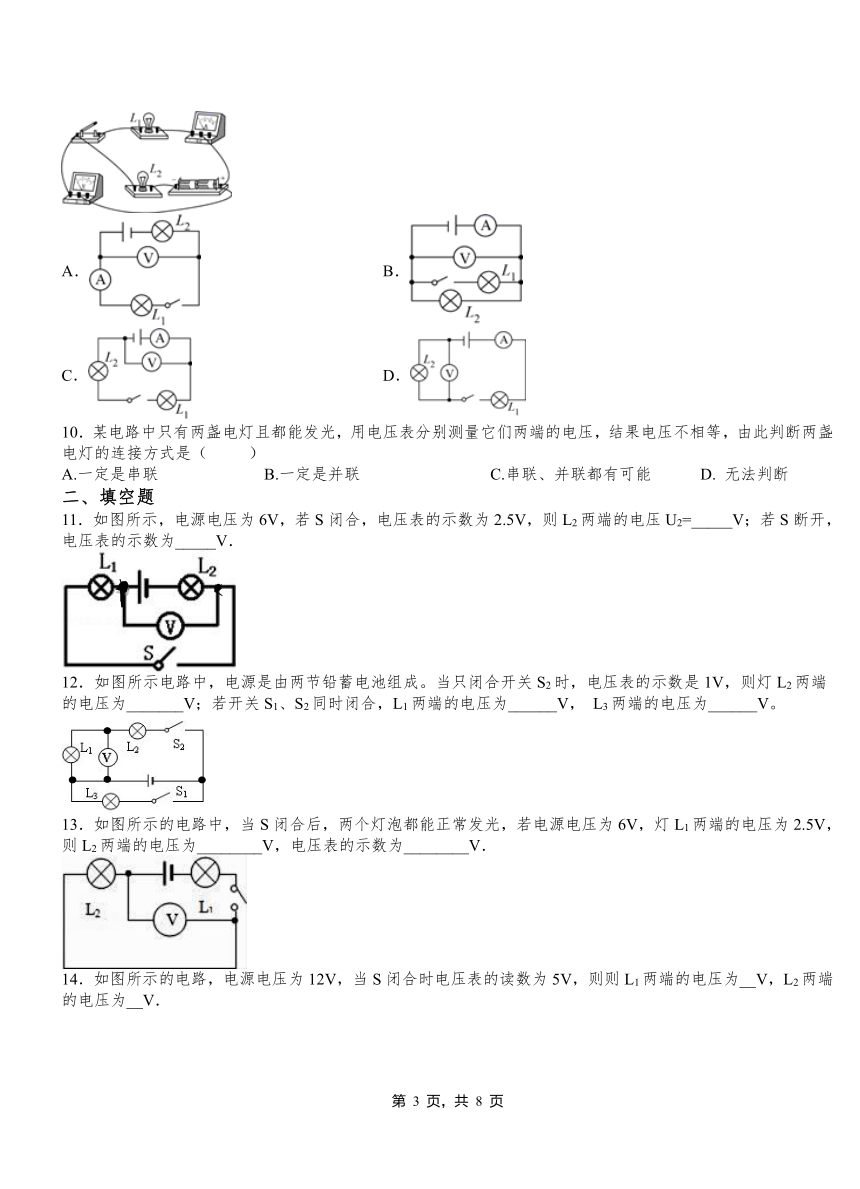

9． 如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
10．某电路中只有两盏电灯且都能发光，用电压表分别测量它们两端的电压，结果电压不相等，由此判断两盏电灯的连接方式是（ ）
A.一定是串联 B.一定是并联 C.串联、并联都有可能 D. 无法判断
二、填空题
11．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
12．如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为______V。
13．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
14．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．

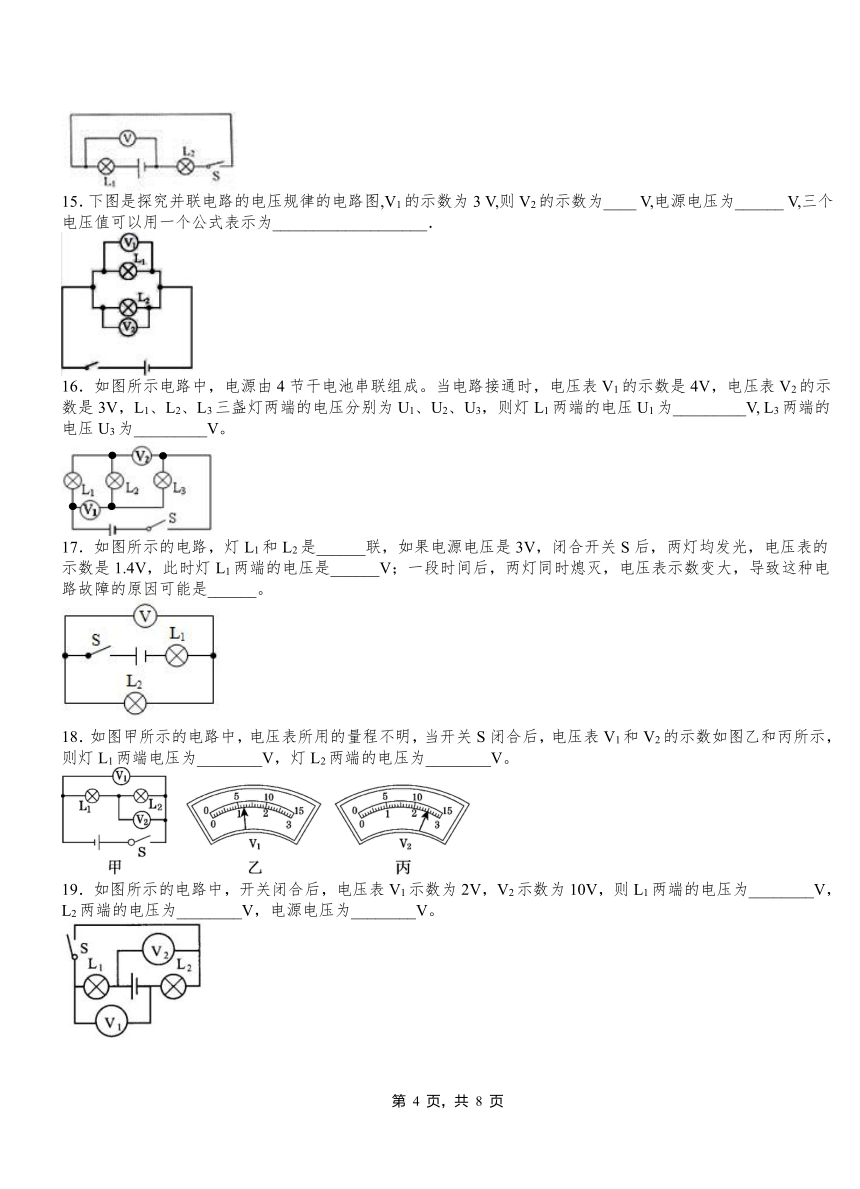

15．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
16．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
17．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
18．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
19．如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为________V，L2两端的电压为________V，电源电压为________V。
20．如图甲所示电路，电源电压为6V，当开关S闭合时，电压表的读数如图乙所示，则电压表所选的量程为 ，L1两端的电压为 V，L2两端的电压为 V。
三、实验题
21．“探究串联电路的电压关系”的实验电路如图甲所示；
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不同”）规格的小灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____；
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可，小聪的办法是否正确？答：_____，原因是_____；
（4）小明按甲图实验一会儿后看到两个灯都熄灭，电压表示数明显增大，则故障原因可能是
_____。
22．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.详解小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C B A A D D B A A
二、填空题
11．3.5 6
12． 3 1 4
13．3.5 3.5
14．7 5
15．3 3 U=U1=U2
16． 3 2
17．串 1.6 灯L2开路
18．3.52.5
19． 10 2 12
20．0~3V 1.5 4.5
三、实验题
21．不同 断开开关，换用0-3V量程 不正确 电压表正负接线柱接反了 L1断路
22．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
