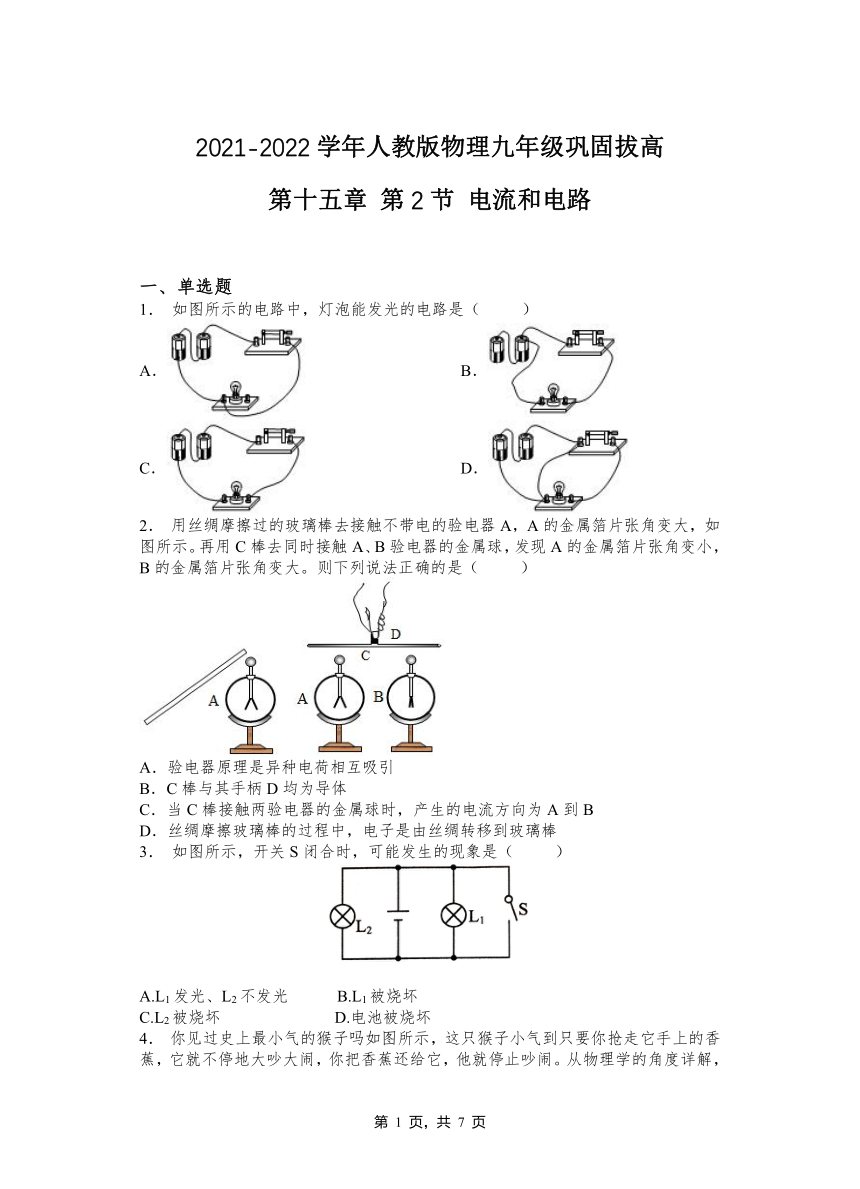

2021-2022学年人教版物理九年级巩固拔高
第十五章 第2节 电流和电路
一、单选题
1． 如图所示的电路中，灯泡能发光的电路是（ ）
A． B．
C． D．
2． 用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
3． 如图所示，开关S闭合时，可能发生的现象是（ ）
A.L1发光、L2不发光 B.L1被烧坏
C.L2被烧坏 D.电池被烧坏

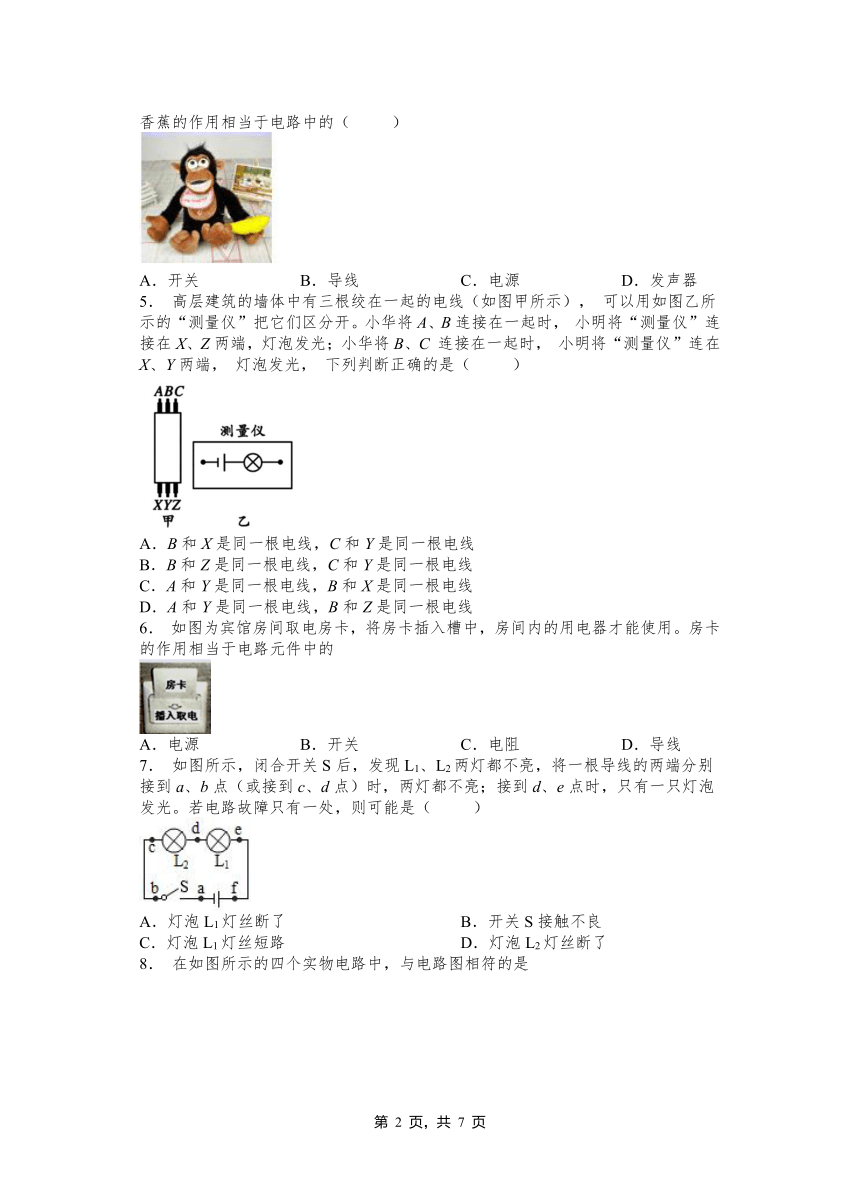

4． 你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
5． 高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）
A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
6． 如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的
A．电源 B．开关 C．电阻 D．导线
7． 如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。若电路故障只有一处，则可能是（ ）
A．灯泡L1灯丝断了 B．开关S接触不良
C．灯泡L1灯丝短路 D．灯泡L2灯丝断了

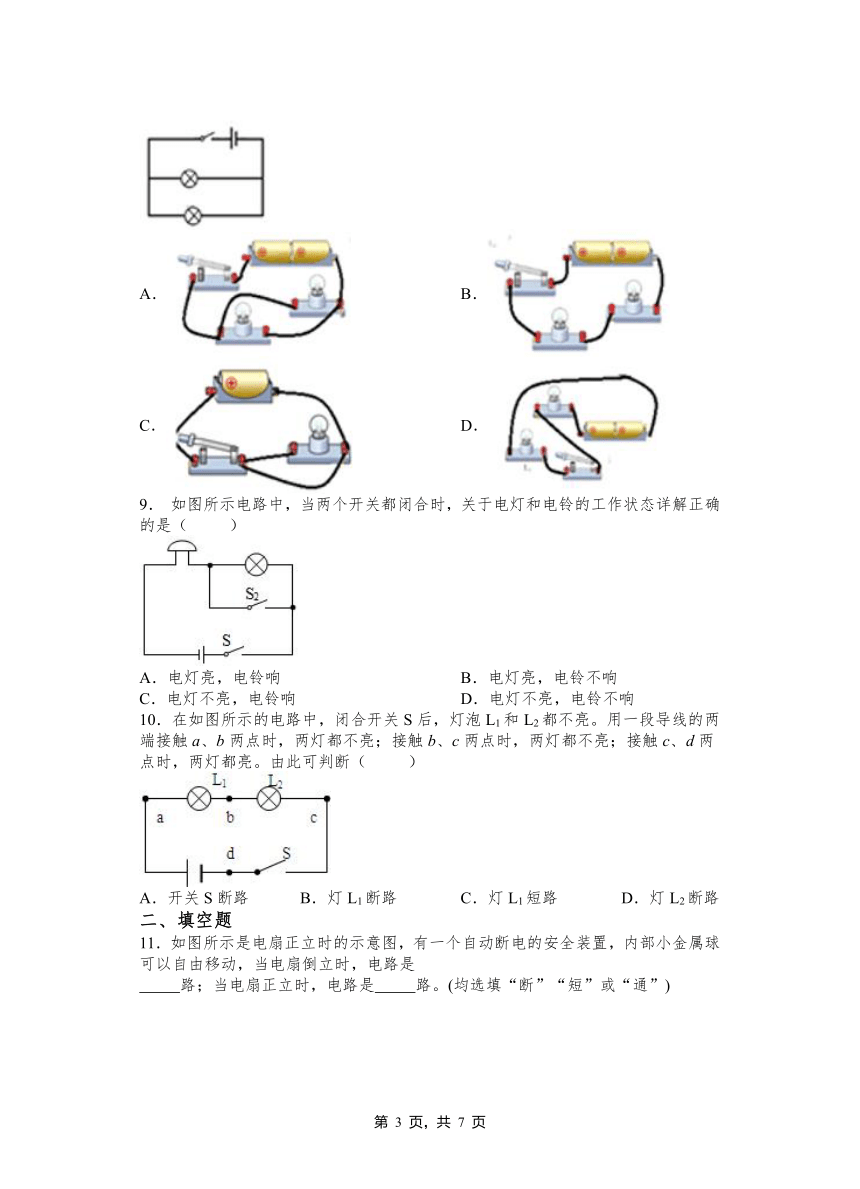

8． 在如图所示的四个实物电路中，与电路图相符的是
A． B．
C． D．
9． 如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态详解正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响
10．在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路
二、填空题
11．如图所示是电扇正立时的示意图，有一个自动断电的安全装置，内部小金属球可以自由移动，当电扇倒立时，电路是
路；当电扇正立时，电路是 路。(均选填“断”“短”或“通”)
12．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆详解。
（1）定时器（时钟）安装在___________（选填“a”或“b”）导线上。在定时阶段，该导线是________（选填“通”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹。
（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线_____（选填“a”或“b”）。
13．如图日常生活中可以用到各种电池．干电池供电是将 ________能转化为电能；铅蓄电池充电时将电能转化为 ________能．
14．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
15．如图所示的电路中，当S1、S2都断开时叫_____路；当S1、S2都闭合时叫____路；当S1闭合、S2断开时叫______路；当S1断开、S2闭合时叫_______路。
16．“充电宝”是指可以直接给移动设备充电且自身有储电单元的装置，也叫移动电源，是近年来比较流行的数码设备，如下图所示，给充电宝充电时，充电宝相当于 ，而用充电宝给手机充电时它相当于 。
17．如图所示，只闭合S1电路为 ______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为 ______ ．
18．如图所示，验电器的工作原理是_________；用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些________转移到b上，所以金属球b也带上负电，瞬时电流方向_____（选填“a→b”、“b→a”）．
19．某兴趣小组同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盆水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯做电极，插人水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如上图所示，发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的 。
20．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D A A B A A C A
二、填空题
11．断 通
12．b 通 a
13．化学 化学
14．变小 变为零 内 电
15．断路 短路 通路 断路
16．用电器 电源
17．断路 通路 短路
18．同种电荷相互排斥 电子 b→a
19．电源
20．断路 短路 通路
