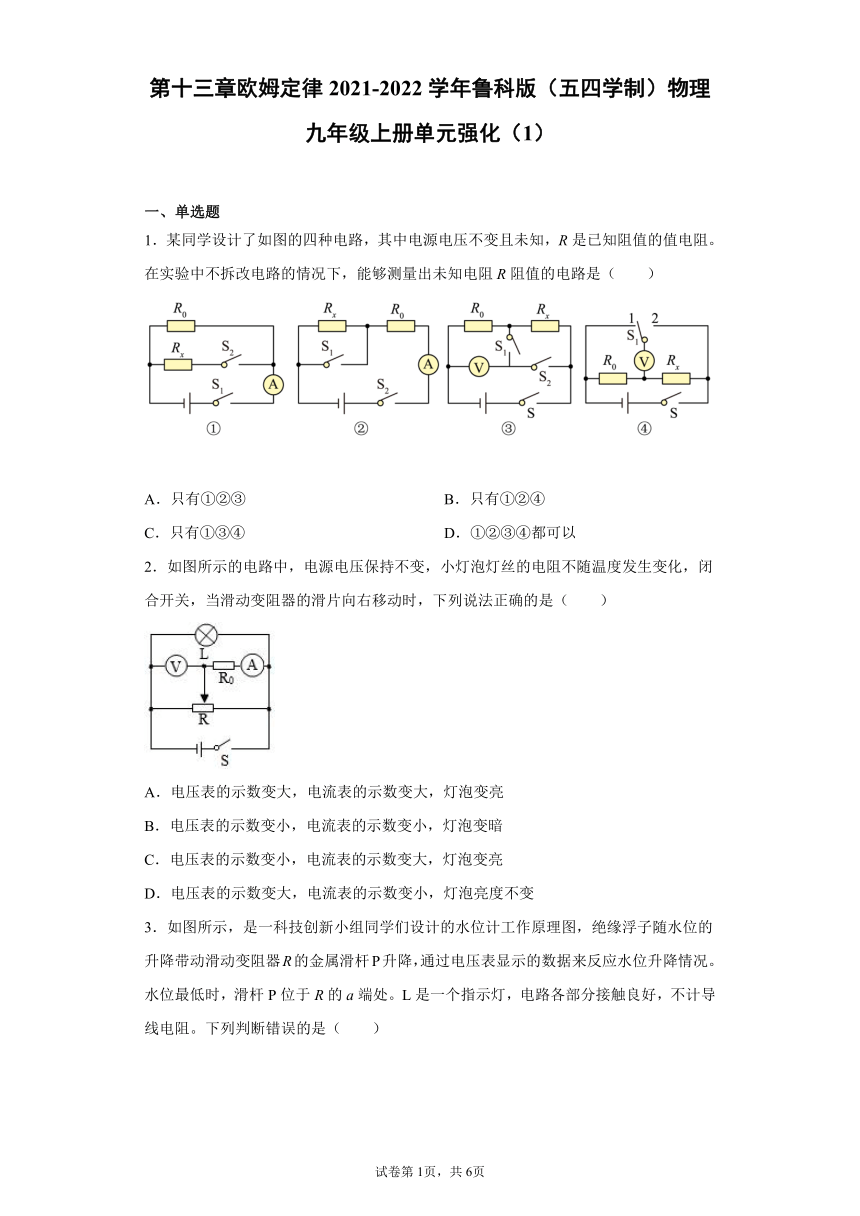

第十三章欧姆定律2021-2022学年鲁科版（五四学制）物理九年级上册单元强化（1）
一、单选题
1．某同学设计了如图的四种电路，其中电源电压不变且未知，R是已知阻值的值电阻。在实验中不拆改电路的情况下，能够测量出未知电阻R阻值的电路是（ ）
A．只有①②③ B．只有①②④
C．只有①③④ D．①②③④都可以
2．如图所示的电路中，电源电压保持不变，小灯泡灯丝的电阻不随温度发生变化，闭合开关，当滑动变阻器的滑片向右移动时，下列说法正确的是（ ）
A．电压表的示数变大，电流表的示数变大，灯泡变亮
B．电压表的示数变小，电流表的示数变小，灯泡变暗
C．电压表的示数变小，电流表的示数变大，灯泡变亮
D．电压表的示数变大，电流表的示数变小，灯泡亮度不变

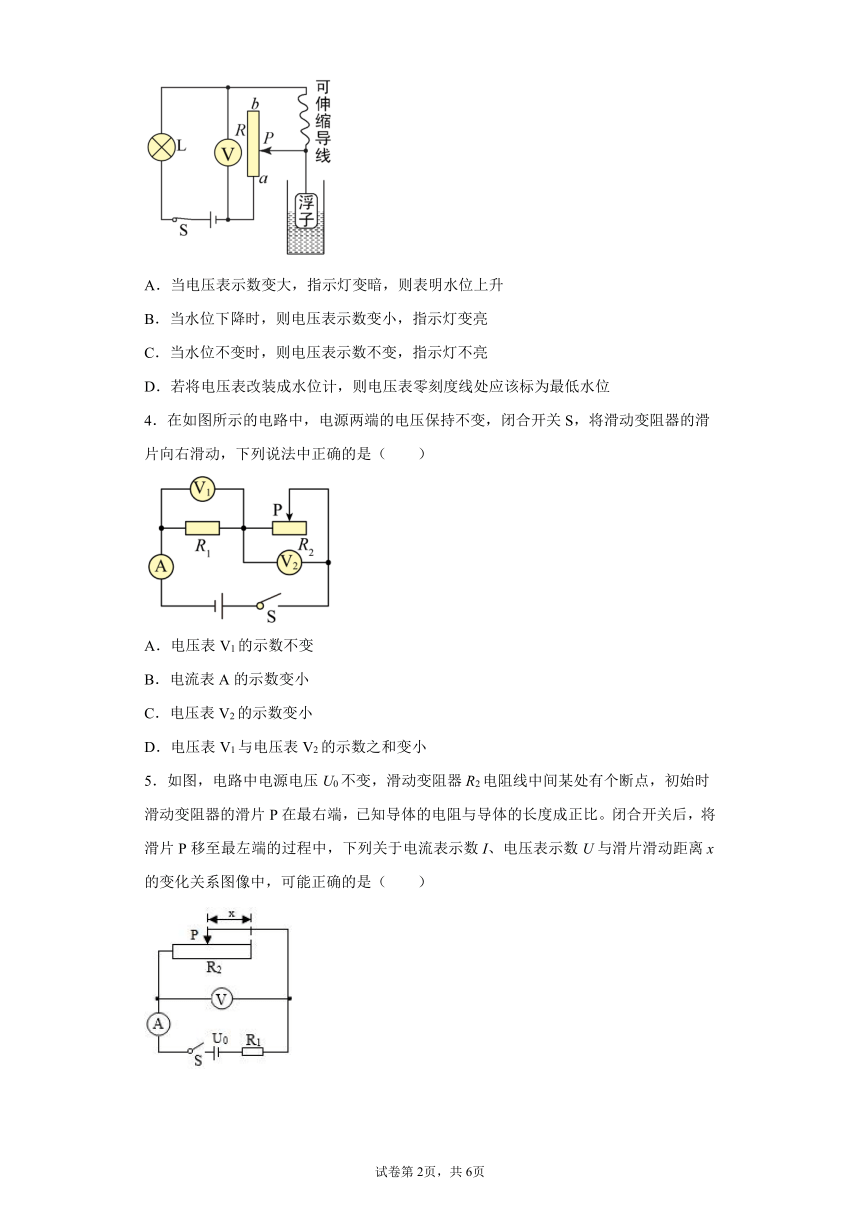

3．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆P位于R的a端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断错误的是（ ）
A．当电压表示数变大，指示灯变暗，则表明水位上升
B．当水位下降时，则电压表示数变小，指示灯变亮
C．当水位不变时，则电压表示数不变，指示灯不亮
D．若将电压表改装成水位计，则电压表零刻度线处应该标为最低水位
4．在如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片向右滑动，下列说法中正确的是（ ）
A．电压表V1的示数不变
B．电流表A的示数变小
C．电压表V2的示数变小
D．电压表V1与电压表V2的示数之和变小
5．如图，电路中电源电压U0不变，滑动变阻器R2电阻线中间某处有个断点，初始时滑动变阻器的滑片P在最右端，已知导体的电阻与导体的长度成正比。闭合开关后，将滑片P移至最左端的过程中，下列关于电流表示数I、电压表示数U与滑片滑动距离x的变化关系图像中，可能正确的是（ ）

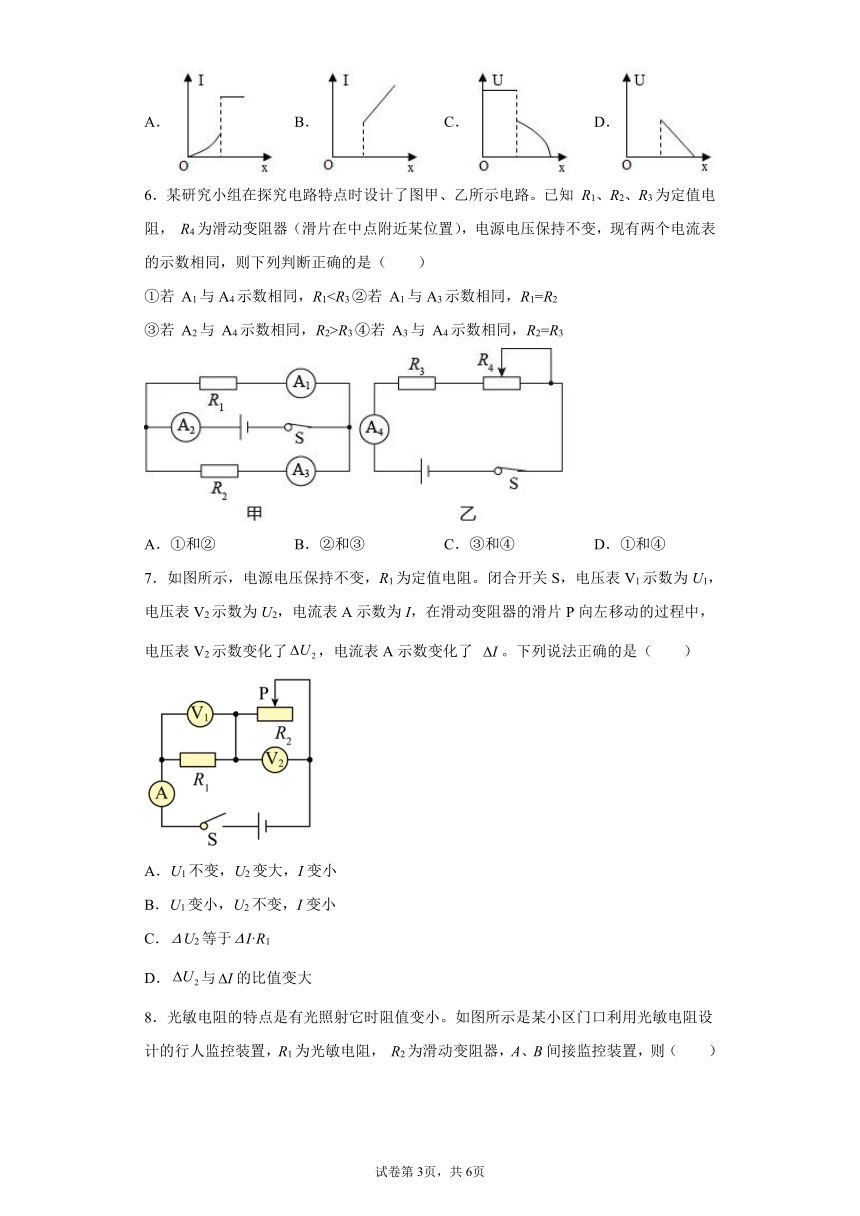

A． B． C． D．
6．某研究小组在探究电路特点时设计了图甲、乙所示电路。已知 R1、R2、R3为定值电阻， R4为滑动变阻器（滑片在中点附近某位置），电源电压保持不变，现有两个电流表的示数相同，则下列判断正确的是（ ）
①若 A1与A4示数相同，R1③若 A2与 A4示数相同，R2>R3 ④若 A3与 A4示数相同，R2=R3
A．①和② B．②和③ C．③和④ D．①和④
7．如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了，电流表A示数变化了 。下列说法正确的是（ ）
A．U1不变，U2变大，I变小
B．U1变小，U2不变，I变小
C．U2等于I·R1
D．与的比值变大
8．光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻， R2为滑动变阻器，A、B间接监控装置，则（ ）
A．当有人通过通道而遮蔽光线时，通过R1的电流变大
B．当有人通过通道而遮蔽光线时，A、B间电压降低
C．当仅增大R2 连入电路中的阻值时，通过R1 的电流变大
D．当仅增大R2 连入电路中的阻值时，可降低A、B间的电压
9．在图甲电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。在滑片P从最左端a向最右端b滑动过程中，绘制出从中点c到b端滑动时电压表示数随R2的变化关系如图乙；当滑片滑到中点c时，电流表示数为0.2A。则下列说法正确的是（ ）
A．R1的电阻为15Ω
B．电源电压为8V
C．R2的最大电阻为20Ω
D．整个过程中电流表示数变化了为0.1A
二、填空题
10．两个标有“5Ω 1A”和“10Ω 0.6A”定值电阻，将它们串联起来使用时等效电阻为______Ω，电源电压最大为______V。
11．如图所示，电路中电源电压U及定值电阻R0的阻值均不变。闭合开关S，电压表示数为4V；第二次使用阻值是R阻值两倍的定值电阻代替R，电压表示数为3V；第三次使用阻值比第二次大4Ω的定值电阻代替R，电压表示数为2V。则电源电压为______V，定值电阻R0的阻值为______Ω，第三次电路中的电流为______A。
12．如图所示。电压U恒定为8V，R1＝12Ω。滑动变阻器的滑片P从一端滑到另一端的过程中。电压表的示数从3V变到6V，则R2的阻值为_____Ω，滑动变阻器的最大阻值为_____Ω。电流的变化范围是_____。
13．如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，当电流表的示数为0.5A时，滑动变阻器连入电路的阻值为______Ω，R1两端的电压为______V。
14．如图甲所示电路，电源电压不变。闭合开关后，滑片P由a端滑到中点b时，电压表示数U与电流表示数I的变化关系如图乙所示，则电源电压是_____V，滑动变阻器的最大阻值为_____Ω。
15．如图所示，滑动变阻器R'的最大阻值为10Ω，定值电阻R为30Ω，A、B之间的电压为10V且保持不变，当滑动变阻器的滑片P移动时，电压表的示数变化范围是从______V到10V，通过定值电阻的最大电流与最小电流之比为______。
16．如图甲是中考体测项目之一坐位体前屈的测试仪，测试者向前推动的滑块实际上是滑动变阻器，滑块推动的距离越大，滑动变阻器连入电路的电阻值越大，仪器的示数就越大。如图乙是其简化原理图，___________表的示数反映被测者成绩。若该电路电源电压为6V且保持不变，电压表量程为0~3V，电流表量程为0~0.6A，滑动变阻器铭牌标有“50Ω 1A”字样，定值电阻标有“10Ω 0.6A”字样，滑片每移动1cm，R1的电阻变化0.5Ω，则在保证电路各元件安全的情况下，某次测试中推动滑块时最大距离是___________cm。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．D
3．C
4．B
5．C
6．B
7．C
8．B
9．C
10．15 9
11．6 4 0.5
12．4 16 0.25A~0.5A
13．2 5
14．6 20
15．7.5 4：3
16．电压 20
答案第1页，共2页
答案第1页，共2页
