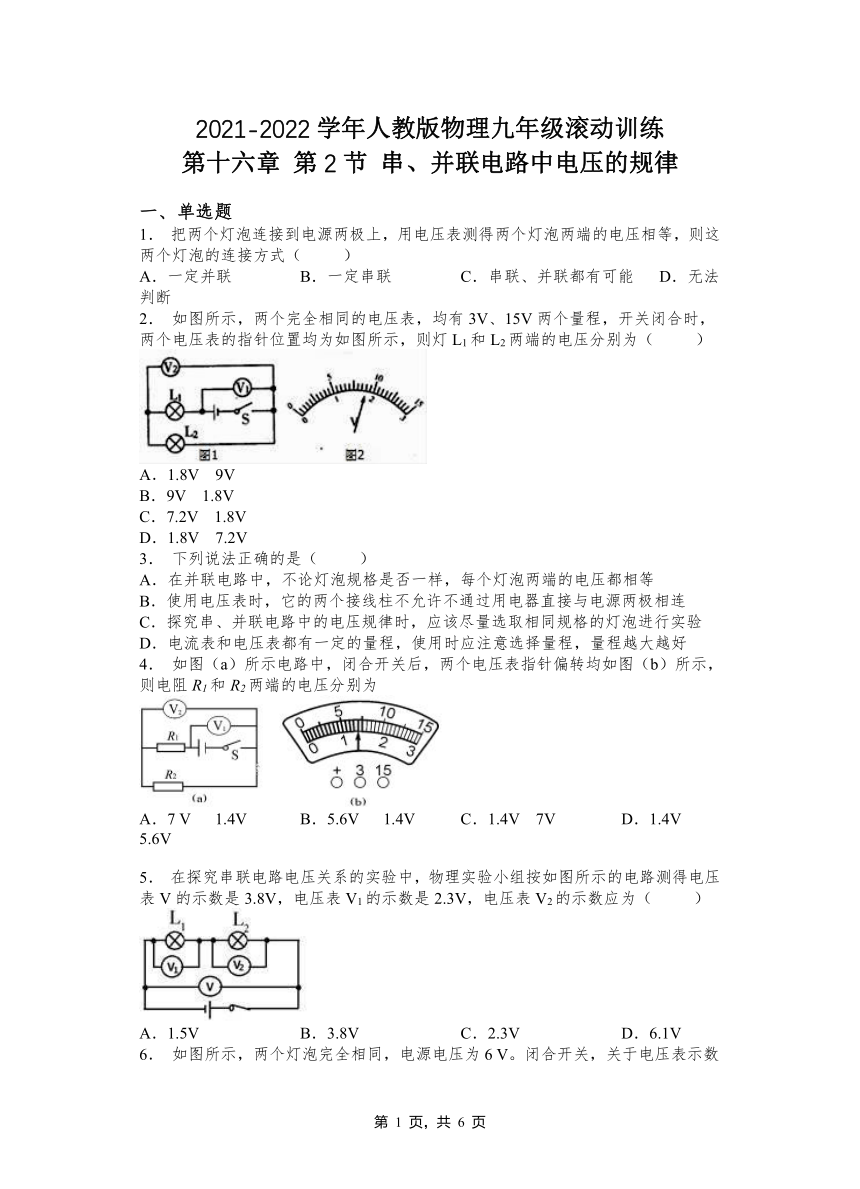

2021-2022学年人教版物理九年级滚动训练
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，则这两个灯泡的连接方式（ ）
A．一定并联 B．一定串联 C．串联、并联都有可能 D．无法判断
2． 如图所示，两个完全相同的电压表，均有3V、15V两个量程，开关闭合时，两个电压表的指针位置均为如图所示，则灯L1和L2两端的电压分别为（ ）
A．1.8V 9V
B．9V 1.8V
C．7.2V 1.8V
D．1.8V 7.2V
3． 下列说法正确的是（ ）
A．在并联电路中，不论灯泡规格是否一样，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．探究串、并联电路中的电压规律时，应该尽量选取相同规格的灯泡进行实验
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
4． 如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4V B．5.6V 1.4V C．1.4V 7V D．1.4V 5.6V
5． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V

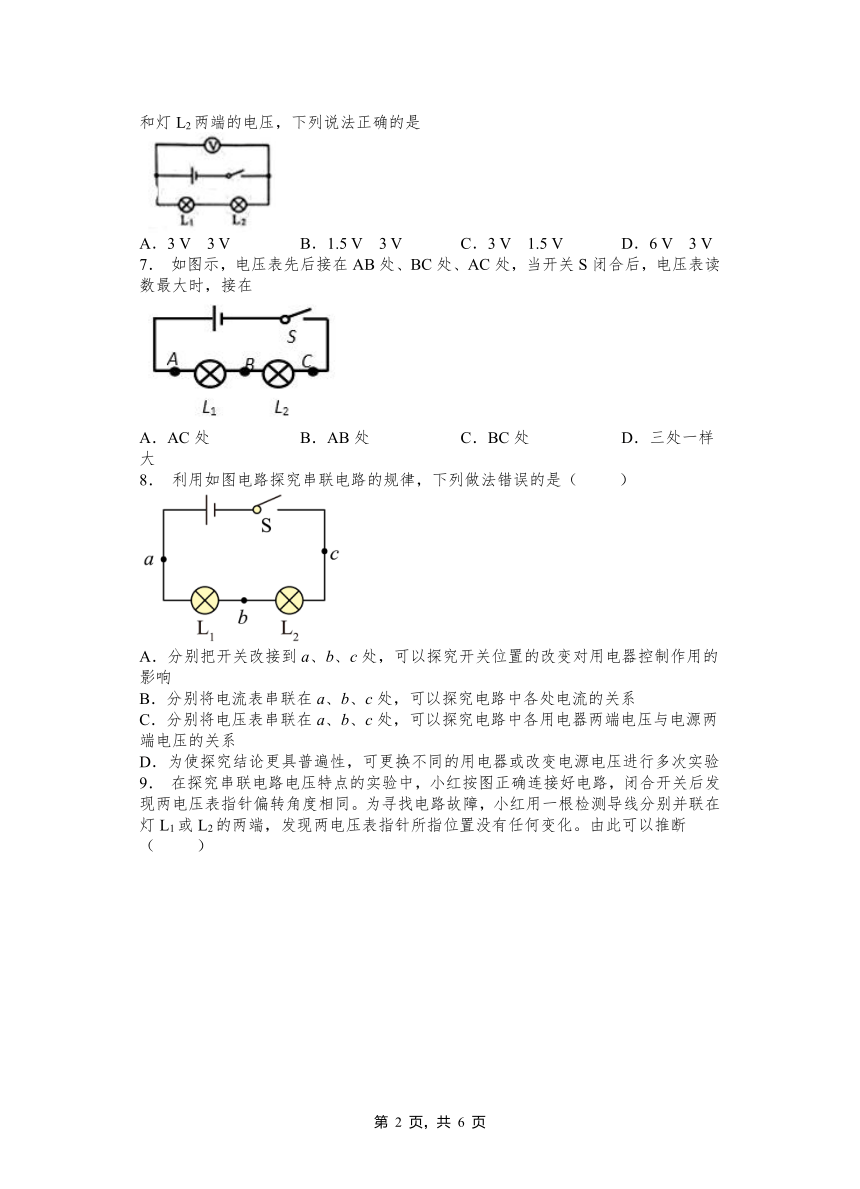

6． 如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是
A．3 V 3 V B．1.5 V 3 V C．3 V 1.5 V D．6 V 3 V
7． 如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大
8． 利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验

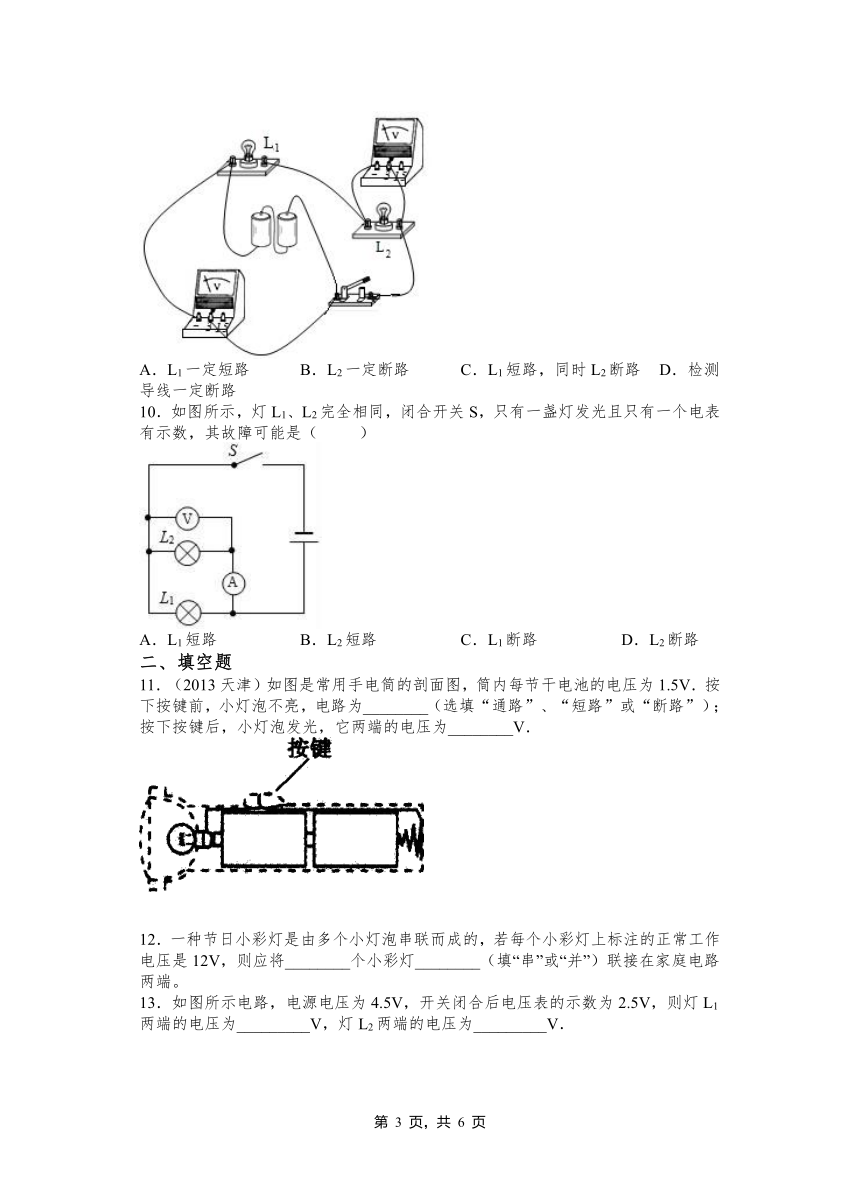

9． 在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
A．L1一定短路 B．L2一定断路 C．L1短路，同时L2断路 D．检测导线一定断路
10．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
二、填空题
11．（2013天津）如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为________（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为________V．
12．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
13．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
14．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
15．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
16．如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为______V。
17．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
18．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
19．在探究并联电路中电压的规律的实验过程中，小明同学发现：在闭合开关后，灯L1比灯L2要亮。则两个小灯泡电压的大小关系是U1________(填“＞”“＜”或“＝”)U2。
20．若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
三、实验题
21．李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
A．按如图所示的电路图连接好电路；
B．闭合开关S，用电压表测出L1两端的电压；
C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
D．测出AC间的电压．
（1）对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该 ______ ；
②小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______
（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（_______）
（3）改正电路后，闭合开关，电压表示数如图乙所示，电压表的示数为 ______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．
22．小明同学对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
①按如图所示的电路图连接电路。
②闭合开关，用电压表测出L1两端的电压。
③在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
④测出AC间的电压，得出结论。
（交流与评估）
（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____或_____。
（2）小明用上面的方法能否测出L2两端的电压？_____，为什么？_____。
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C A B A D A C D D
二、填空题
11．断路 3
12．19 串
13．2.5 2
14．3.5V
15．3.5 3.5
16． 3 1 4
17．3.5 6
18．3 3 U=U1=U2
19．＝
20．12
三、实验题
21．断开 不能 电压表正负接线柱接反了 1.2 1.8
22．L1短路L2断路不能电压表正负接线柱接反了
