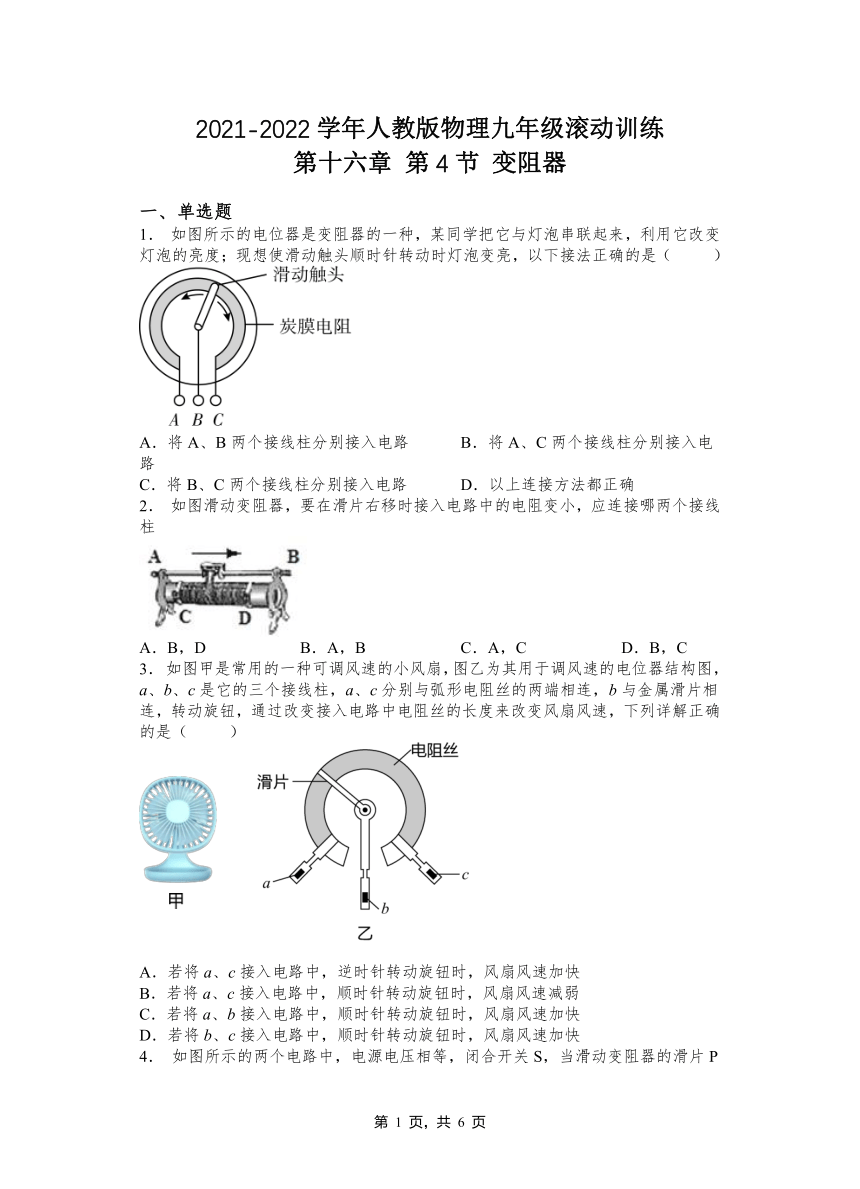

2021-2022学年人教版物理九年级滚动训练
第十六章 第4节 变阻器
一、单选题
1． 如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（ ）
A．将A、B两个接线柱分别接入电路 B．将A、C两个接线柱分别接入电路
C．将B、C两个接线柱分别接入电路 D．以上连接方法都正确
2． 如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱
A．B，D B．A，B C．A，C D．B，C
3． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快

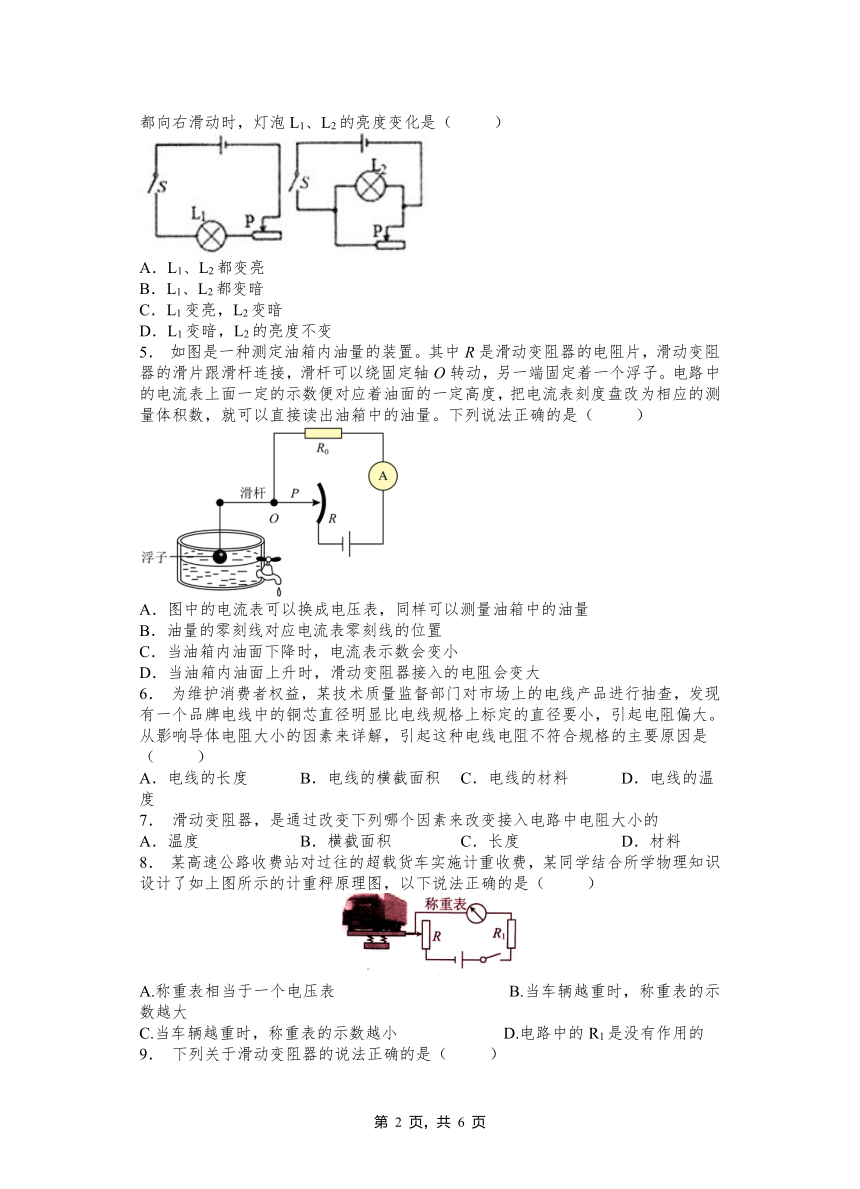

4． 如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（ ）
A．L1、L2都变亮
B．L1、L2都变暗
C．L1变亮，L2变暗
D．L1变暗，L2的亮度不变
5． 如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
6． 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。从影响导体电阻大小的因素来详解，引起这种电线电阻不符合规格的主要原因是（ ）
A．电线的长度 B．电线的横截面积 C．电线的材料 D．电线的温度
7． 滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的
A．温度 B．横截面积 C．长度 D．材料
8． 某高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如上图所示的计重秤原理图，以下说法正确的是（ ）
A.称重表相当于一个电压表 B.当车辆越重时，称重表的示数越大
C.当车辆越重时，称重表的示数越小 D.电路中的R1是没有作用的

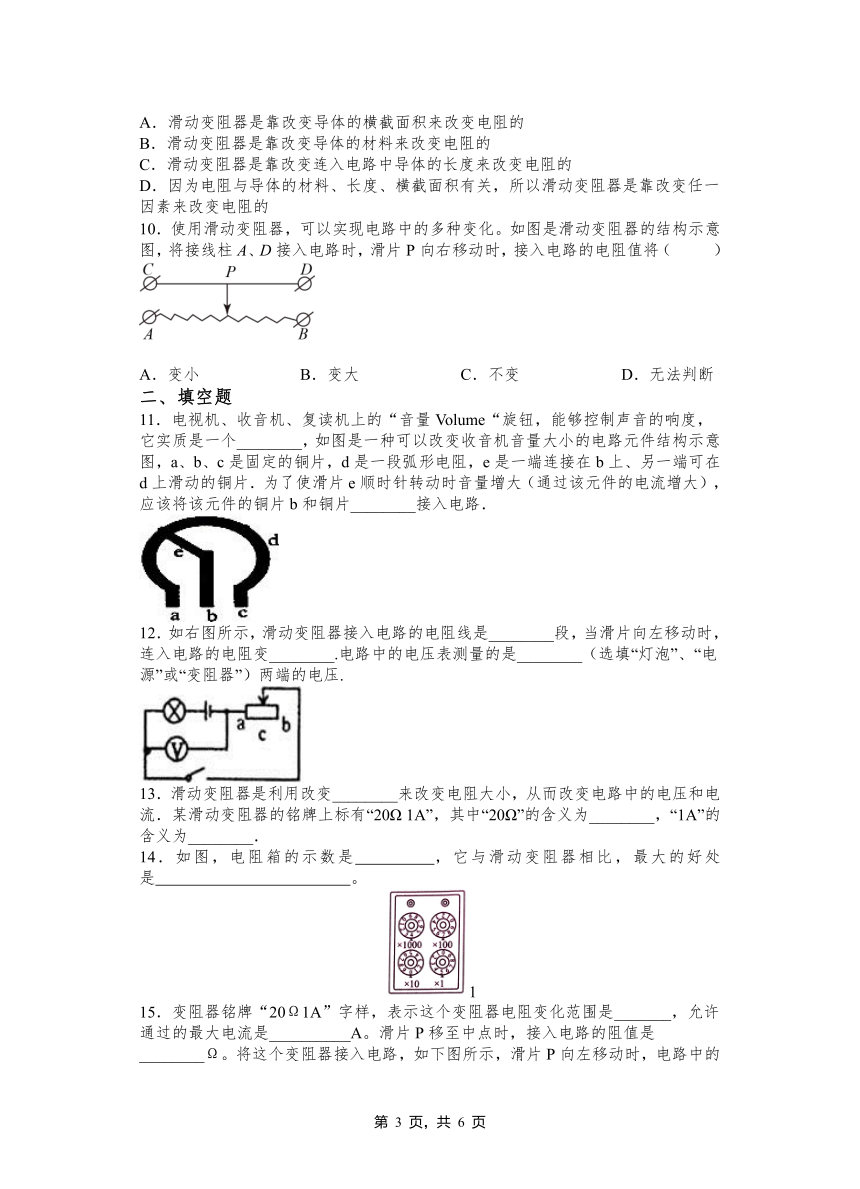

9． 下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的
10．使用滑动变阻器，可以实现电路中的多种变化。如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（ ）
A．变小 B．变大 C．不变 D．无法判断
二、填空题
11．电视机、收音机、复读机上的“音量Volume“旋钮，能够控制声音的响度，它实质是一个________，如图是一种可以改变收音机音量大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片．为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片b和铜片________接入电路．
12．如右图所示，滑动变阻器接入电路的电阻线是________段，当滑片向左移动时，连入电路的电阻变________.电路中的电压表测量的是________（选填“灯泡”、“电源”或“变阻器”）两端的电压.
13．滑动变阻器是利用改变________来改变电阻大小，从而改变电路中的电压和电流．某滑动变阻器的铭牌上标有“20Ω 1A”，其中“20Ω”的含义为________，“1A”的含义为________．
14．如图，电阻箱的示数是 ，它与滑动变阻器相比，最大的好处是 。
1
15．变阻器铭牌“20Ω1A”字样，表示这个变阻器电阻变化范围是_______，允许通过的最大电流是__________A。滑片P移至中点时，接入电路的阻值是________Ω。将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变_________。
16．物理实验中经常用到的滑动变阻器．将它连入电路，移动滑片可以改变连入电路中的电阻值，变阻器是通过改变电阻丝的________ 来改变电阻的大小．
17．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到 _____ 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为 ___ A．
18．电阻是导体对电流的________作用，在如图中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________（选填“大”、“小”）；如图是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”）
19．如图所示，滑动变阻器是通过改变接人电路中电阻丝的 来改变电阻的。当滑片向A端移动时，它接人电路的电阻值 (选填“变大”“变小”或“不变”)。该滑动变阻器铭牌上标有“20Ω 1A”的字样，“20Ω”表示的是 ，“1 A”表示的是 。
20．如图所示，当导线夹在铅笔芯上滑动时，灯泡的亮度发生变化，实验器材中的 就是根据这一原理制成的，这种实验器材一般是用电阻 的 材料制成的。
2021-2022学年人教版物理九年级第十六章 第4节变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A D D C B C B C B
二、填空题
11．滑动变阻器c
12．ac 小 变阻器
13．连入电路的电阻线的长度 其最大阻值为20欧姆 允许通过的最大电流为1A
14．4705Ω 便于读数
15．0—20Ω 1A 10 大
16．长度
17．b 0.3
18．阻碍 大 变大
19．长度 变小 滑动变阻器最大阻值为20Ω 允许通过的最大电流为1A
20．滑动变阻器 大 镍铬合金丝
