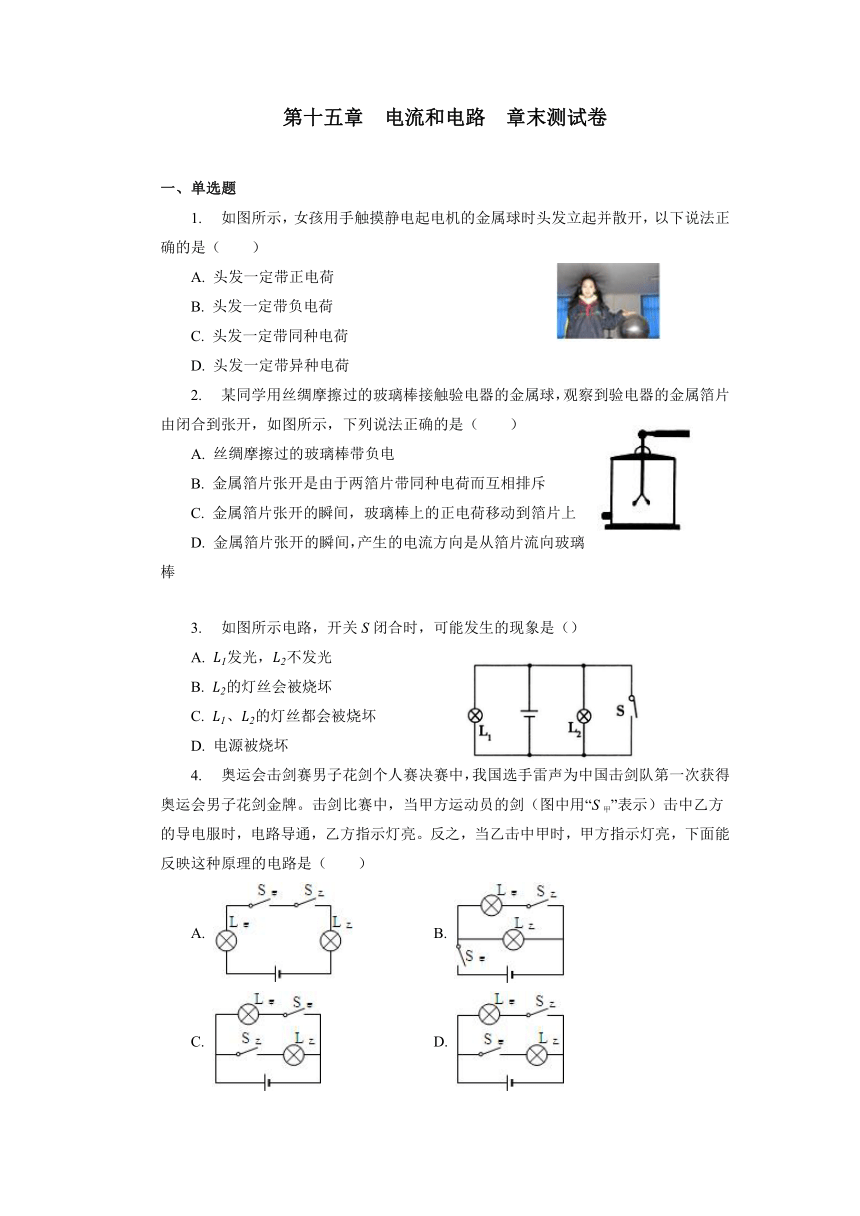

第十五章 电流和电路 章末测试卷
一、单选题
如图所示，女孩用手触摸静电起电机的金属球时头发立起并散开，以下说法正确的是（　　）
A. 头发一定带正电荷
B. 头发一定带负电荷
C. 头发一定带同种电荷
D. 头发一定带异种电荷
某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是（　　）
A. 丝绸摩擦过的玻璃棒带负电
B. 金属箔片张开是由于两箔片带同种电荷而互相排斥
C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
如图所示电路，开关S闭合时，可能发生的现象是（）
A. 发光，不发光
B. 的灯丝会被烧坏
C. 、的灯丝都会被烧坏
D. 电源被烧坏
奥运会击剑赛男子花剑个人赛决赛中，我国选手雷声为中国击剑队第一次获得奥运会男子花剑金牌。击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下面能反映这种原理的电路是（　　）
A. B.
C. D.

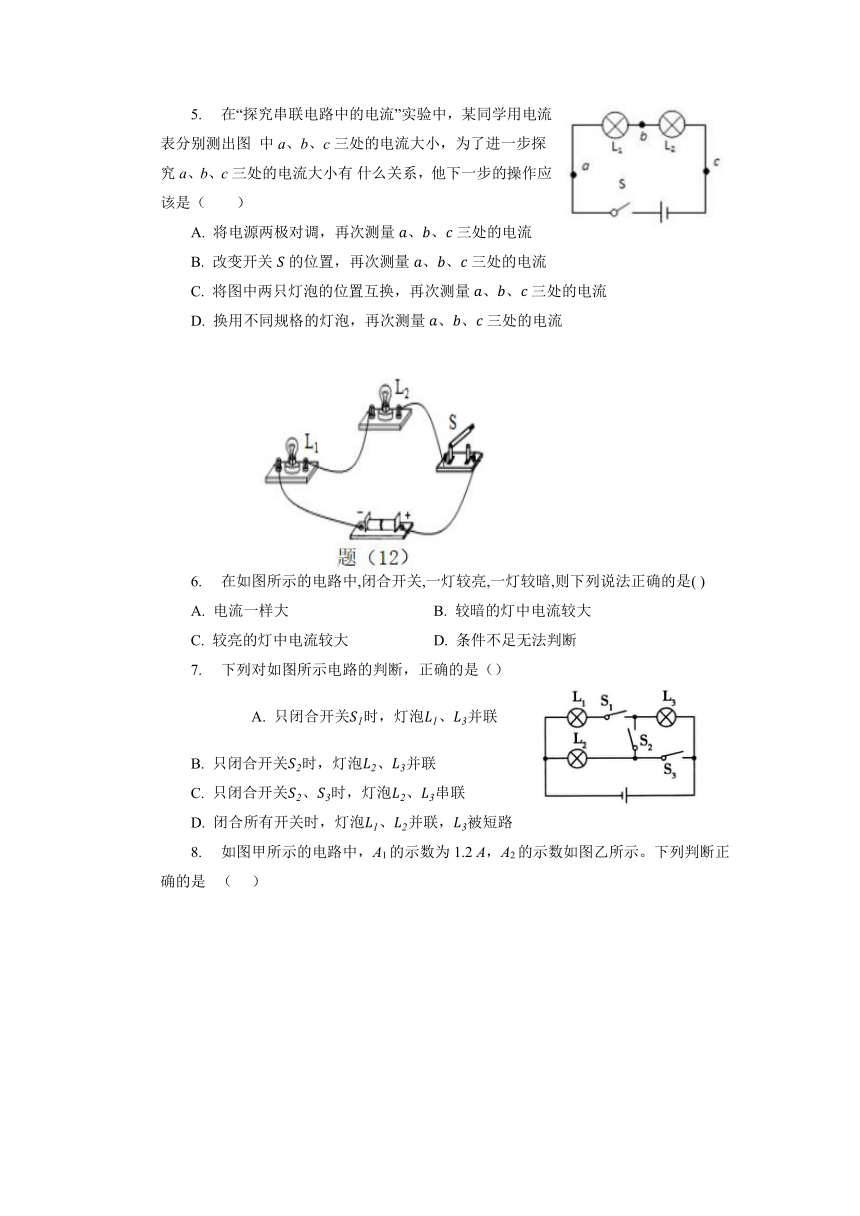

在“探究串联电路中的电流”实验中，某同学用电流表分别测出图 中 a、b、c 三处的电流大小，为了进一步探究 a、b、c 三处的电流大小有 什么关系，他下一步的操作应该是（　　）
A. 将电源两极对调，再次测量 、、 三处的电流
B. 改变开关 的位置，再次测量 、、 三处的电流
C. 将图中两只灯泡的位置互换，再次测量 、、 三处的电流
D. 换用不同规格的灯泡，再次测量 、、 三处的电流
在如图所示的电路中,闭合开关,一灯较亮,一灯较暗,则下列说法正确的是( )
A. 电流一样大 B. 较暗的灯中电流较大
C. 较亮的灯中电流较大 D. 条件不足无法判断
下列对如图所示电路的判断，正确的是（）
A. 只闭合开关时，灯泡、并联
B. 只闭合开关时，灯泡、并联
C. 只闭合开关、时，灯泡、串联
D. 闭合所有开关时，灯泡、并联，被短路

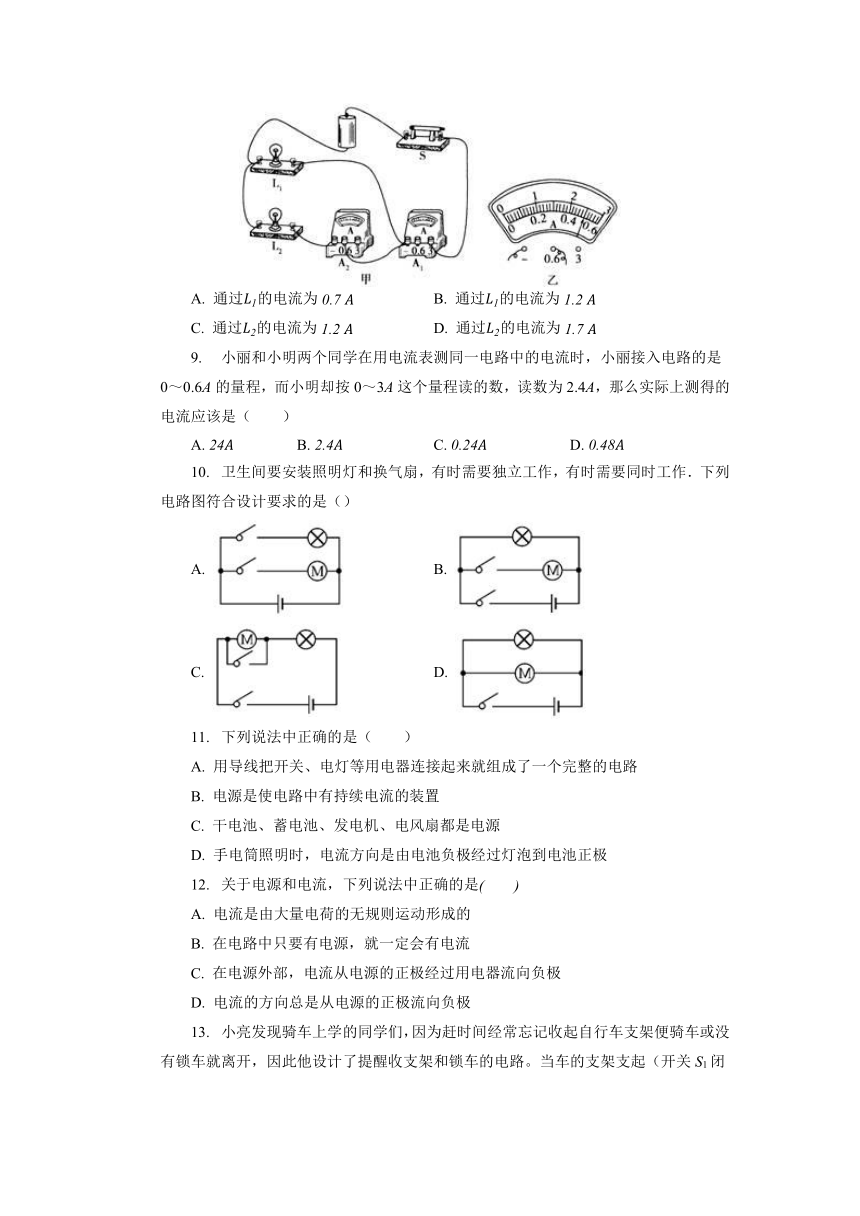

如图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示。下列判断正确的是 （ ）
A. 通过的电流为 B. 通过的电流为
C. 通过的电流为 D. 通过的电流为
小丽和小明两个同学在用电流表测同一电路中的电流时，小丽接入电路的是0～0.6A的量程，而小明却按0～3A这个量程读的数，读数为2.4A，那么实际上测得的电流应该是（　　）
A. B. C. D.
卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是（）
A. B.
C. D.
下列说法中正确的是（　　）
A. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B. 电源是使电路中有持续电流的装置
C. 干电池、蓄电池、发电机、电风扇都是电源
D. 手电筒照明时，电流方向是由电池负极经过灯泡到电池正极
关于电源和电流，下列说法中正确的是
A. 电流是由大量电荷的无规则运动形成的
B. 在电路中只要有电源，就一定会有电流
C. 在电源外部，电流从电源的正极经过用电器流向负极
D. 电流的方向总是从电源的正极流向负极

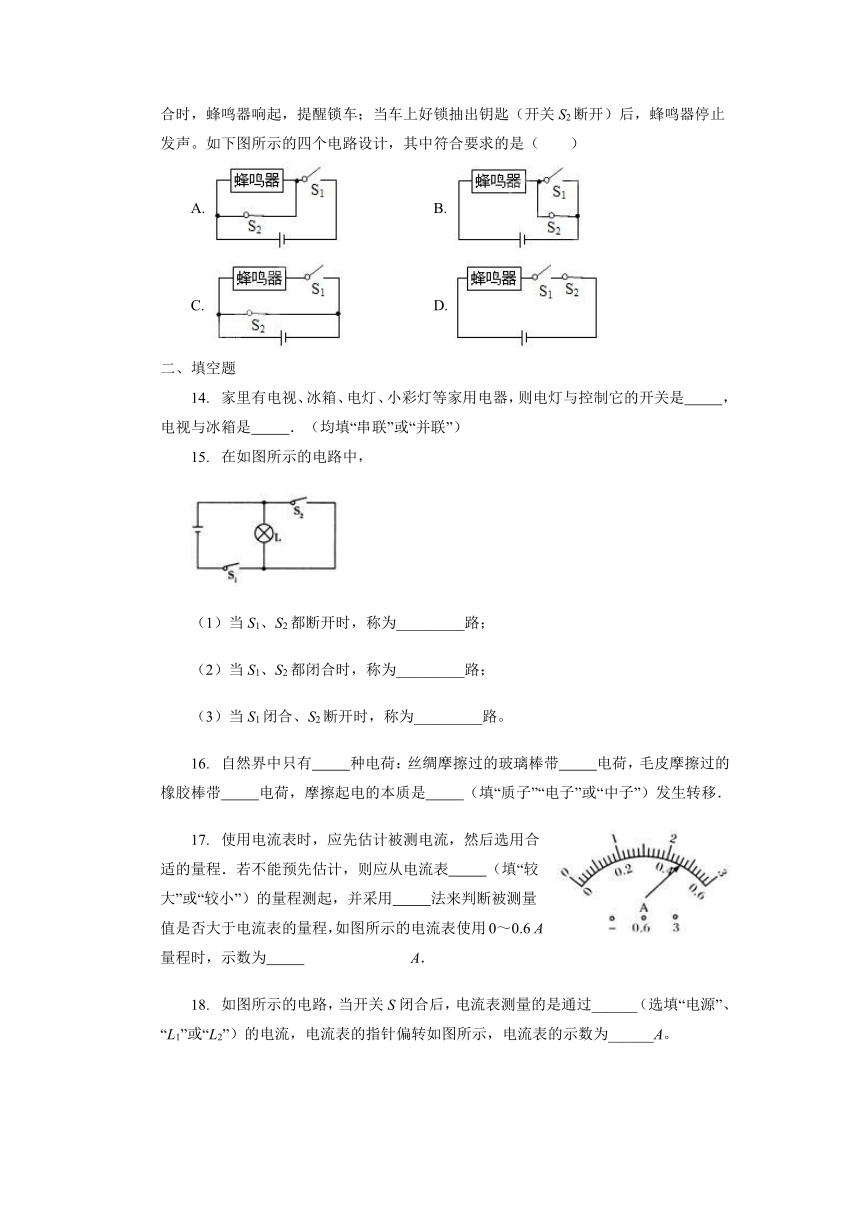

小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是（　　）
A. B.
C. D.
二、填空题
家里有电视、冰箱、电灯、小彩灯等家用电器，则电灯与控制它的开关是 ，电视与冰箱是 ．（均填“串联”或“并联”）
在如图所示的电路中，
（1）当S1、S2都断开时，称为_________路；
（2）当S1、S2都闭合时，称为_________路；
（3）当S1闭合、S2断开时，称为_________路。
自然界中只有 种电荷：丝绸摩擦过的玻璃棒带 电荷，毛皮摩擦过的橡胶棒带 电荷，摩擦起电的本质是 （填“质子”“电子”或“中子”）发生转移．
使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表 （填“较大”或“较小”）的量程测起，并采用 法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6 A量程时，示数为 A．
如图所示的电路，当开关S闭合后，电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为______A。
在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作，需要闭合开关 ；若同时闭合S1和S2，可以工作的用电器是 。
如图所示，用餐巾纸摩擦吸管可以使其带电，这是________现象；现用另一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明：它们带的是________（选填“同种”或“异种”）电荷。
一般情况下，下列物品：①橡皮擦②铅笔芯③塑料尺④钢尺⑤盐水⑥食用油，其中属于导体的是______，属于绝缘体的是______（前两空只填序号）。如图是发光二极管的示意图，当电流从较长的接线脚流入时，发光二极管发光；如果电流从较短接线脚流入，发光二极管不发光，这说明发光二极管具有______导电性。
如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过。按钮相当于电路中的______；红灯和绿灯是______联的。
（1）有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是______ （选填“从云层到大地”或“从大地到云层”）．
（2）如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为______。
三、作图题
在下面的电路中，有一根导线连接错误，请将错误导线用“×”标出，并画出正确连接方式．要求：改正后，灯泡和电动机并联，开关S控制所有用电器，S1只控制电动机．
在虚线框中画出实物图所对应的电路图。
四、实验探究题
如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
（1）使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．
（2）如图甲中电流表测量的是通过灯_________（填“L1”或“L2”）的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．
（3）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________（填“a”“b”或“c”）的右端接在电流表的_________（填“3”“0.6”或“—”）接线柱上．
在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的灯泡组成了如图所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流．
（1）她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动．故障的原因可能是________．
A．某段导线断开 B．某接线柱处接触不良 C．某灯泡被短路 D．电流表被烧坏
（2）她测量了a，b，c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如表，在分析数据时，发现三处的测量值有差异．下列分析正确的是________．
Ia/A Ib/A Ic/A
0.16 0.15 0.14
A．可能是测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
（3）为了验证结论的普遍性，小红采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：_______________________________________．
参考答案
1.C
2.B
3.D
4.D
5.D
6.A
7.D
8.A
9.D
10.A
11.B
12.C
13.D
14.串联 并联
15.（1）开； （2）短 ； （3）通。
16.两 正 负 电子
17.较大 试触 0.46
18.L2 0.28
19.S1 电铃
20.摩擦起电同种
21.②④⑤ ①③⑥ 单向
22.开关 并
23.（1）从大地到云层 （2）并联
24. 如图所示．

25.
26.（1）串；正；断开开关
（2）L1；0.5
（3）b；一
27.（1）B （2）A （3）更换干电池的节数（或改变电源电压）
