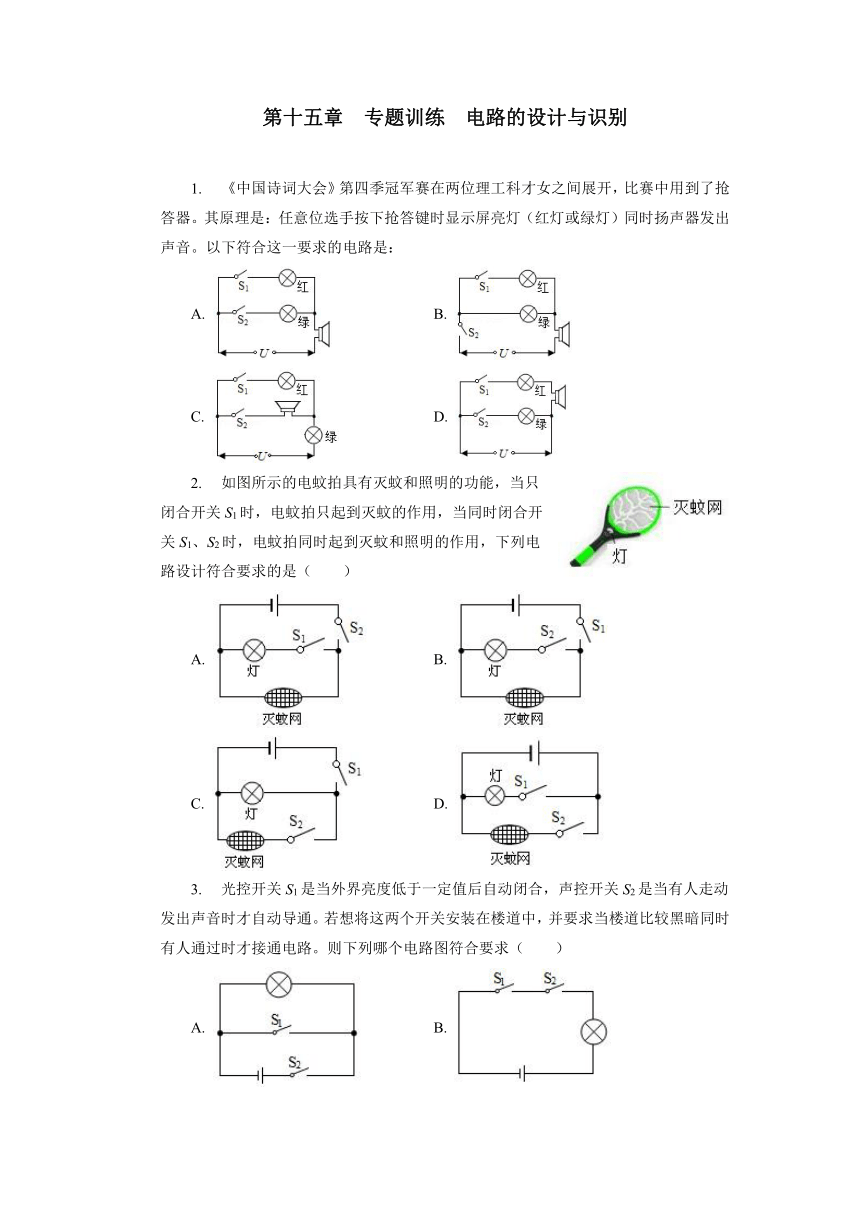

第十五章 专题训练 电路的设计与识别
《中国诗词大会》第四季冠军赛在两位理工科才女之间展开，比赛中用到了抢答器。其原理是：任意位选手按下抢答键时显示屏亮灯（红灯或绿灯）同时扬声器发出声音。以下符合这一要求的电路是：
A. B.
C. D.
如图所示的电蚊拍具有灭蚊和照明的功能，当只闭合开关S1时，电蚊拍只起到灭蚊的作用，当同时闭合开关S1、S2时，电蚊拍同时起到灭蚊和照明的作用，下列电路设计符合要求的是（　　）
A. B.
C. D.

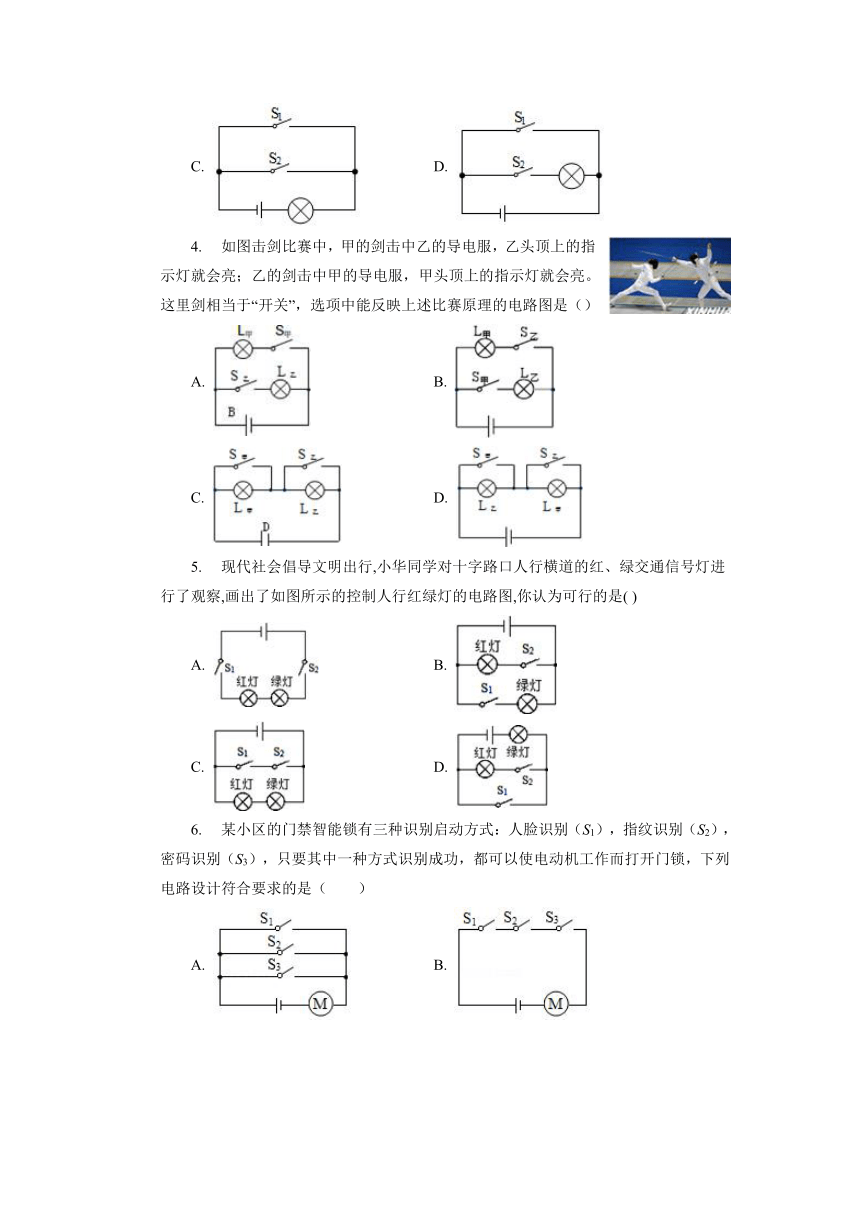

光控开关S1是当外界亮度低于一定值后自动闭合，声控开关S2是当有人走动发出声音时才自动导通。若想将这两个开关安装在楼道中，并要求当楼道比较黑暗同时有人通过时才接通电路。则下列哪个电路图符合要求（　　）
A. B.
C. D.
如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（）
A. B.
C. D.
现代社会倡导文明出行,小华同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行红绿灯的电路图,你认为可行的是( )
A. B.
C. D.

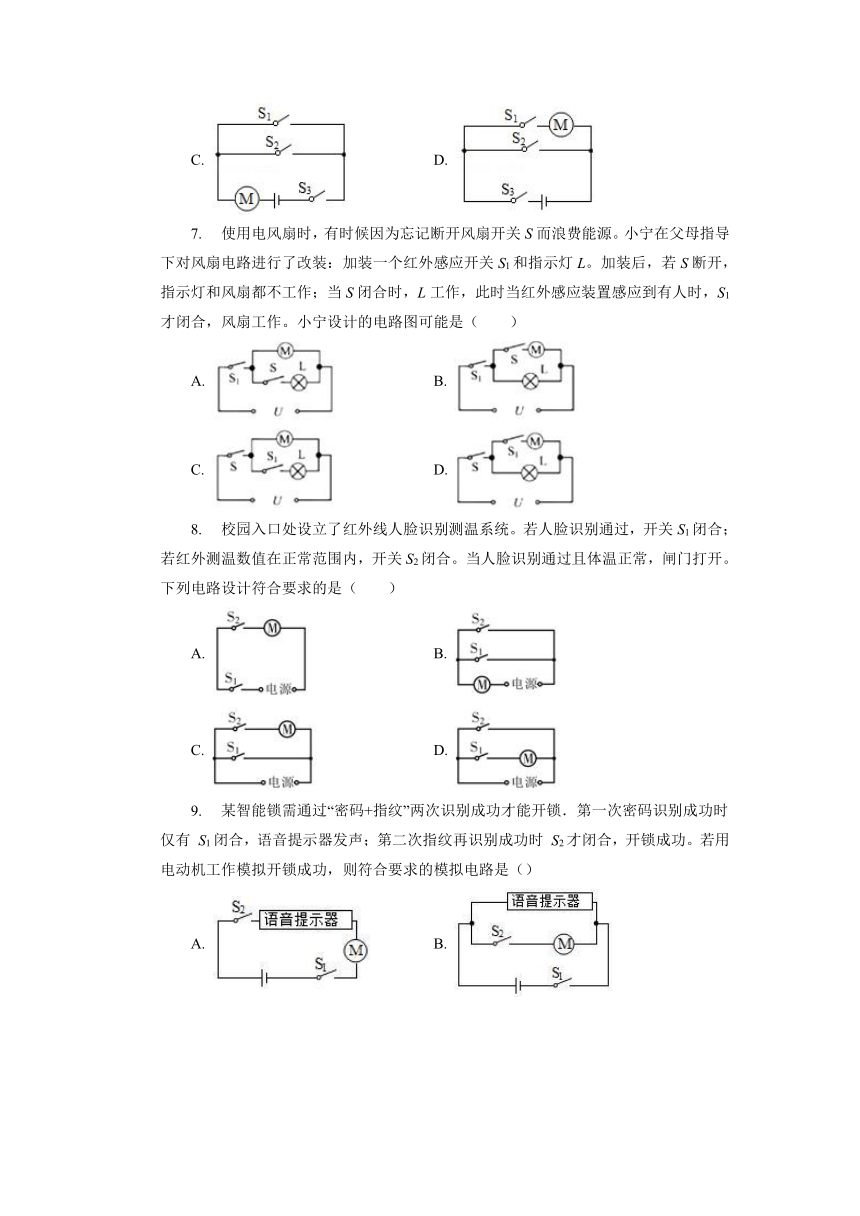

某小区的门禁智能锁有三种识别启动方式：人脸识别（S1），指纹识别（S2），密码识别（S3），只要其中一种方式识别成功，都可以使电动机工作而打开门锁，下列电路设计符合要求的是（　　）
A. B.
C. D.
使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（　　）
A. B.
C. D.
校园入口处设立了红外线人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。当人脸识别通过且体温正常，闸门打开。下列电路设计符合要求的是（　　）
A. B.
C. D.

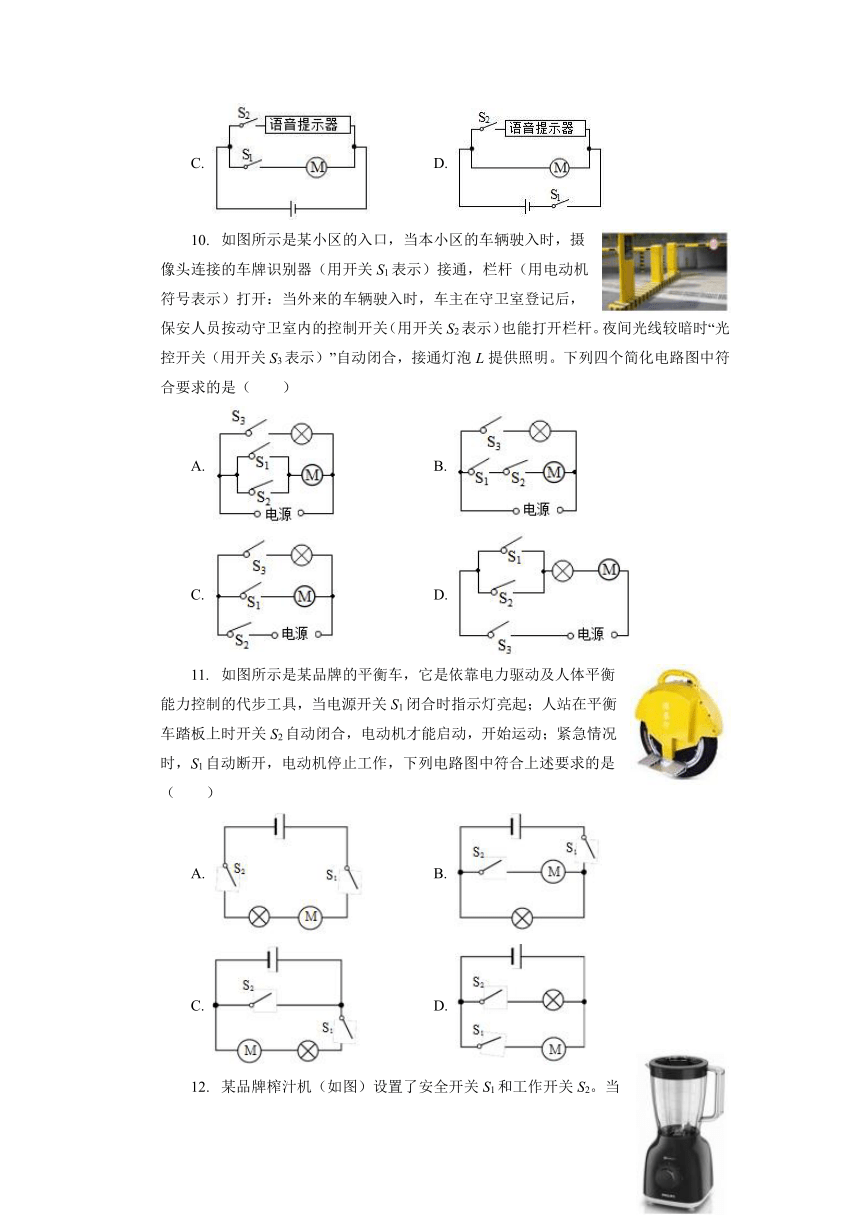

某智能锁需通过“密码+指纹”两次识别成功才能开锁．第一次密码识别成功时仅有 S1闭合，语音提示器发声；第二次指纹再识别成功时 S2才闭合，开锁成功。若用电动机工作模拟开锁成功，则符合要求的模拟电路是（）
A. B.
C. D.
如图所示是某小区的入口，当本小区的车辆驶入时，摄像头连接的车牌识别器（用开关S1表示）接通，栏杆（用电动机符号表示）打开：当外来的车辆驶入时，车主在守卫室登记后，保安人员按动守卫室内的控制开关（用开关S2表示）也能打开栏杆。夜间光线较暗时“光控开关（用开关S3表示）”自动闭合，接通灯泡L提供照明。下列四个简化电路图中符合要求的是（　　）
A. B.
C. D.
如图所示是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作，下列电路图中符合上述要求的是（　　）
A. B.
C. D.
某品牌榨汁机（如图）设置了安全开关S1和工作开关S2。当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2后电动机启动榨汁。下列电路图符合上述要求的是（　　）
A. B.
C. D.
电动自行车两刹车手柄中各有一只开关在行驶过程中，开关处于闭合状态，电动机正常运转．用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，图中电路符合要求的是（　　）
A. B.
C. D.
有一种仿真电动玩具鱼，白天开关S1闭合，S2断开时，只有电动机工作，玩具鱼将会游动，晚上开关S1和S2都闭合时，玩具鱼既游动又发光，不玩时，只需将S1断开。下列电路设计最合理的是（　　）
A. B.
C. D.
小明是音乐爱好者，在观看了《中国梦之声》海选节目后，想设计一个评委表决器，选择不通过时按下开关S1，红灯亮；选择通过时按下开关S2，绿灯亮。下面是他设计的几个电路图，其中符合要求的是（　　）
A. B.
C. D.
某品牌电脑键盘清洁器（图）主要由照明灯泡和吸尘电动机组成。闭合开关S1，电动机可以单独工作；天暗时再闭合开关S2，照明灯点亮，电动机和照明灯同时工作，该清洁器的简化电路可能为（　　）
A. B.
C. D.
为方便护理，现在医院病房里都设有呼叫器开关，主机（如图）放在护士站。当病人按下呼叫器开关时，蜂鸣器（电铃）发出呼叫音的同时，对应病床号的灯点亮，提醒护士前去护理。以两张病床为例，下列四种模拟病房呼叫电路的设计，最佳的是（　　）
A. B.
C. D.
在部分公交车后门两侧的扶手上，各装有一个按钮开关（如图黑圆圈处），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。如图所示的四个电路中符合设计要求的是（）
A. B.
C. D.
参考答案
1.A
2.B
3.B
4.B
5.B
6.A
7.D
8.A
9.B
10.A
11.B
12.B
13.A
14.D
15.A
16.A
17.D
18.B
