第5章 第1节透镜2021-2022学年人教版八年级上册物理滚动训练（含答案）

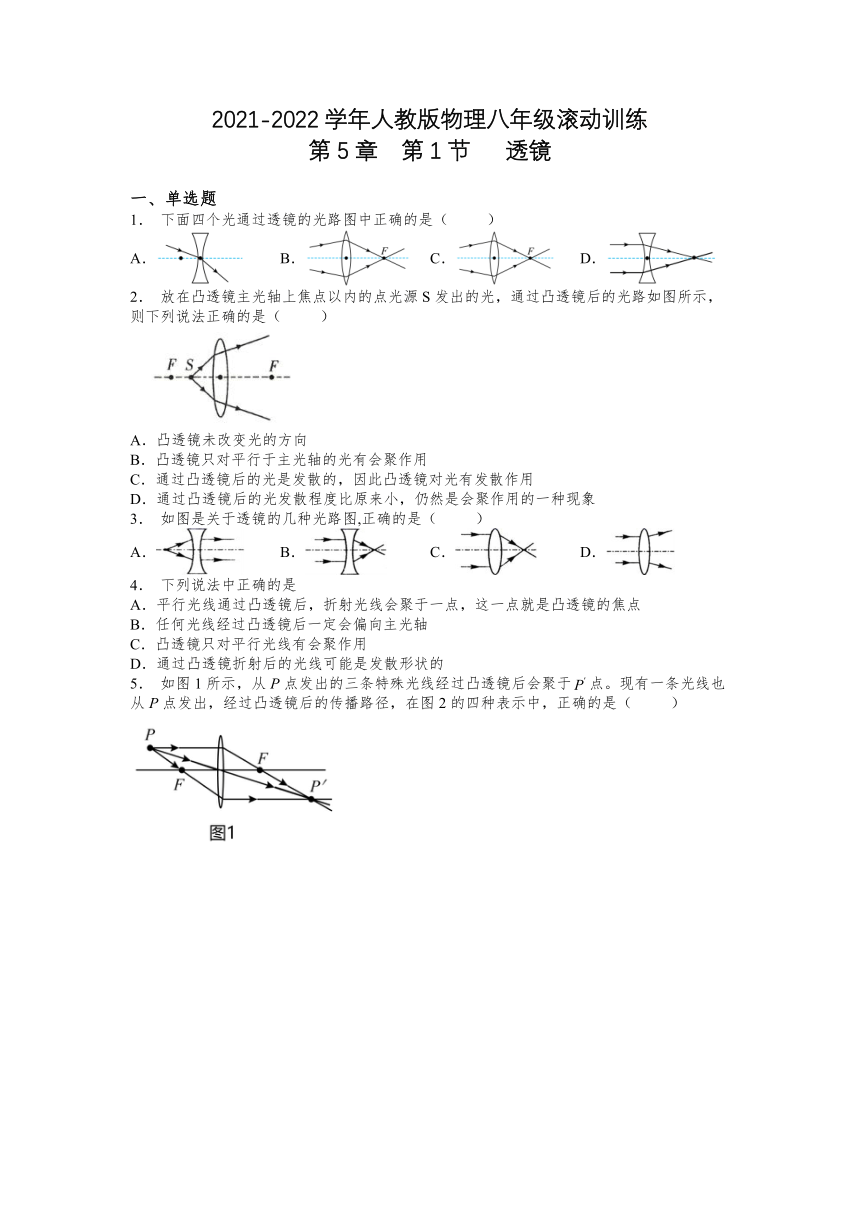

2021-2022学年人教版物理八年级滚动训练
第5章 第1节 透镜
一、单选题
1． 下面四个光通过透镜的光路图中正确的是（ ）
A． B． C． D．
2． 放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是（ ）
A．凸透镜未改变光的方向
B．凸透镜只对平行于主光轴的光有会聚作用
C．通过凸透镜后的光是发散的，因此凸透镜对光有发散作用
D．通过凸透镜后的光发散程度比原来小，仍然是会聚作用的一种现象
3． 如图是关于透镜的几种光路图,正确的是（ ）
A． B． C． D．
4． 下列说法中正确的是
A．平行光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点
B．任何光线经过凸透镜后一定会偏向主光轴
C．凸透镜只对平行光线有会聚作用
D．通过凸透镜折射后的光线可能是发散形状的
5． 如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（ ）

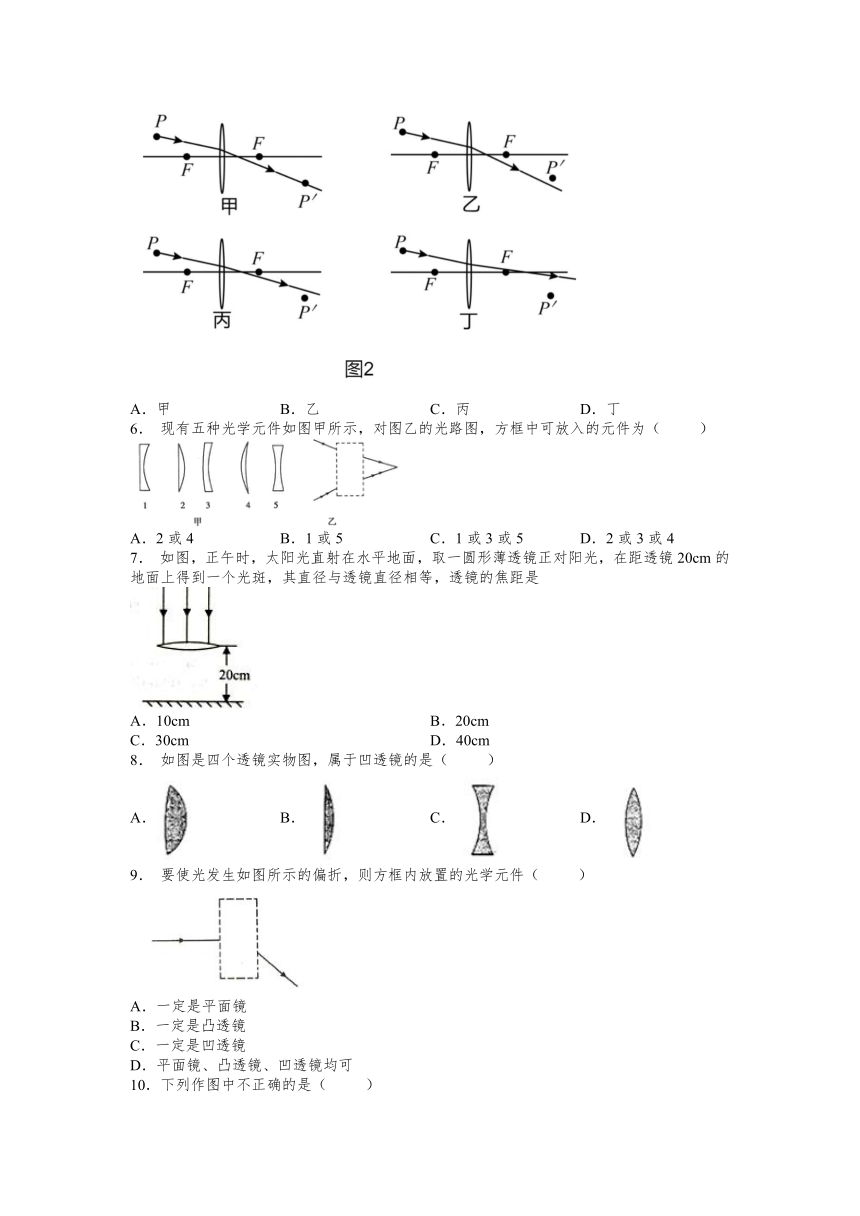

A．甲 B．乙 C．丙 D．丁
6． 现有五种光学元件如图甲所示，对图乙的光路图，方框中可放入的元件为（ ）
A．2或4 B．1或5 C．1或3或5 D．2或3或4
7． 如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜20cm的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是
A．10cm B．20cm
C．30cm D．40cm
8． 如图是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
9． 要使光发生如图所示的偏折，则方框内放置的光学元件（ ）
A．一定是平面镜
B．一定是凸透镜
C．一定是凹透镜
D．平面镜、凸透镜、凹透镜均可
10．下列作图中不正确的是（ ）

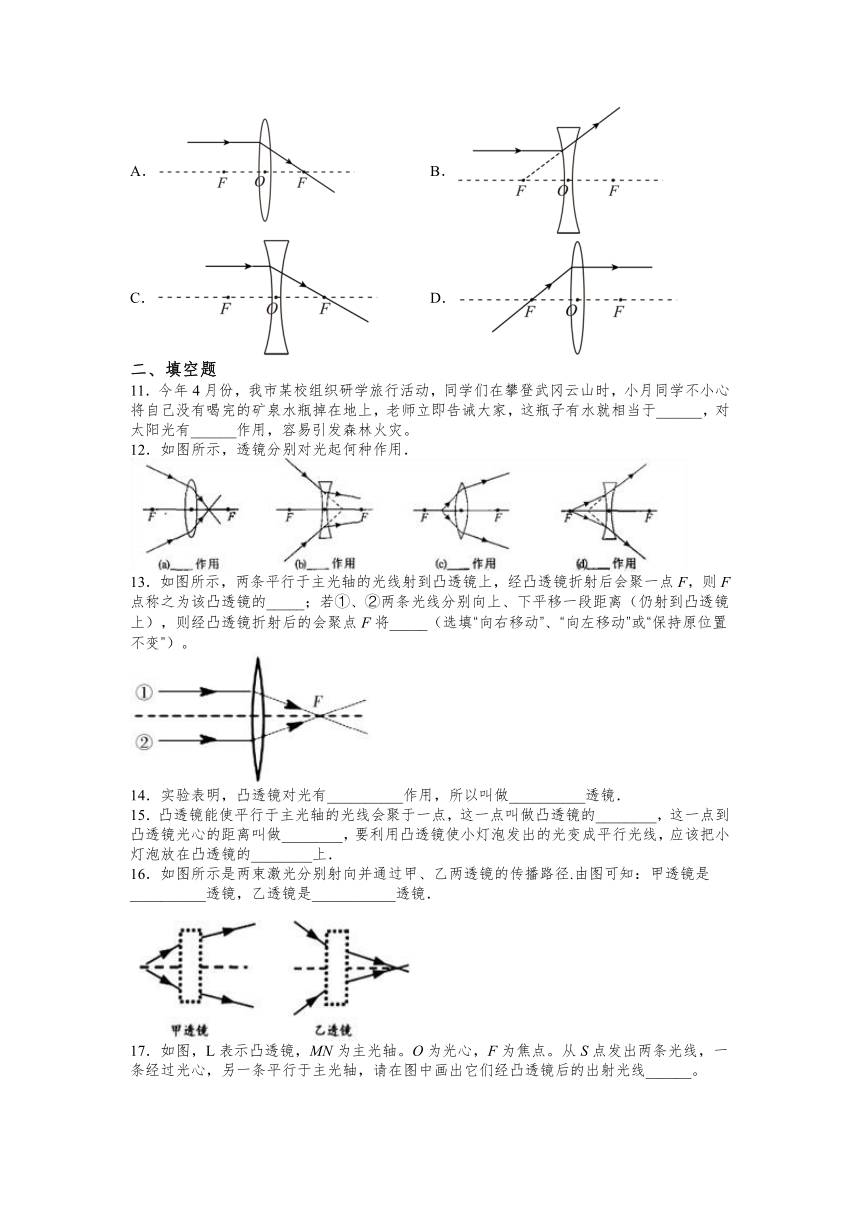

A． B．
C． D．
二、填空题
11．今年4月份，我市某校组织研学旅行活动，同学们在攀登武冈云山时，小月同学不小心将自己没有喝完的矿泉水瓶掉在地上，老师立即告诫大家，这瓶子有水就相当于______，对太阳光有______作用，容易引发森林火灾。
12．如图所示，透镜分别对光起何种作用．
13．如图所示，两条平行于主光轴的光线射到凸透镜上，经凸透镜折射后会聚一点F，则F点称之为该凸透镜的_____；若①、②两条光线分别向上、下平移一段距离（仍射到凸透镜上），则经凸透镜折射后的会聚点F将_____（选填“向右移动”、“向左移动”或“保持原位置不变”）。
14．实验表明，凸透镜对光有__________作用，所以叫做__________透镜．
15．凸透镜能使平行于主光轴的光线会聚于一点，这一点叫做凸透镜的________，这一点到凸透镜光心的距离叫做________，要利用凸透镜使小灯泡发出的光变成平行光线，应该把小灯泡放在凸透镜的________上．
16．如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知：甲透镜是__________透镜，乙透镜是___________透镜．
17．如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线______。
18．在如图所示的光路图中：
（1）平行于主光轴的光线穿过凹透镜后反向延长线过_____。
（2）延长线过焦点的光线通过凹透镜后平行于_____。
（3）经过光心的光线方向_____。
19．透镜是利用光的________规律制成的，有________透镜和________透镜两种，现有一个玻璃球分成A、B、C、D、E五块，其截面如图所示，属于前类的为________，属于后类的为________．
20．中间厚、边缘薄的透镜叫______透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫______透镜，如：近视镜片，门上的猫眼。
三、作图题
21．在图中已知通过透镜后的折射光线，请将入射光线补充完整．
22．要使光线发声如图所示的偏折,在方框内适当的画出合适的光学元件(保留作图痕迹)，一种利用光的反射，一种利用光的折射
23．如图所示，在点光源S的下方有一块平面镜，点光源S发出两条光线a、b，其中光线a经过凹透镜的光心，光线b经过平面镜反射后射向凹透镜右侧焦点F，请画出：
(1)光线 a经过凹透镜后的折射光线；
(2)光线b及其经平面镜反射后又通过凹透镜折射后的光路。
24．完成下列光路图．
2021-2022学年人教版八年级上册物理第5章 第1节透镜（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C D A C A C D C
二、填空题
11．凸透镜 会聚
12．会聚　发散　会聚　发散
13．焦点 保持原位置不变
14．会聚 会聚
15．焦点 焦距 焦点
16．凸 凹
17．
18．焦点主光轴不变
19．折射 凸 凹 ACDE B
20．凸 凹
三、作图题
21．
22．如图
23．
24．
