第5章 第3节透镜成像的规律2021-2022学年人教版八年级上册物理同步练习（含答案）

2021-2022学年人教版物理八年级核心素养

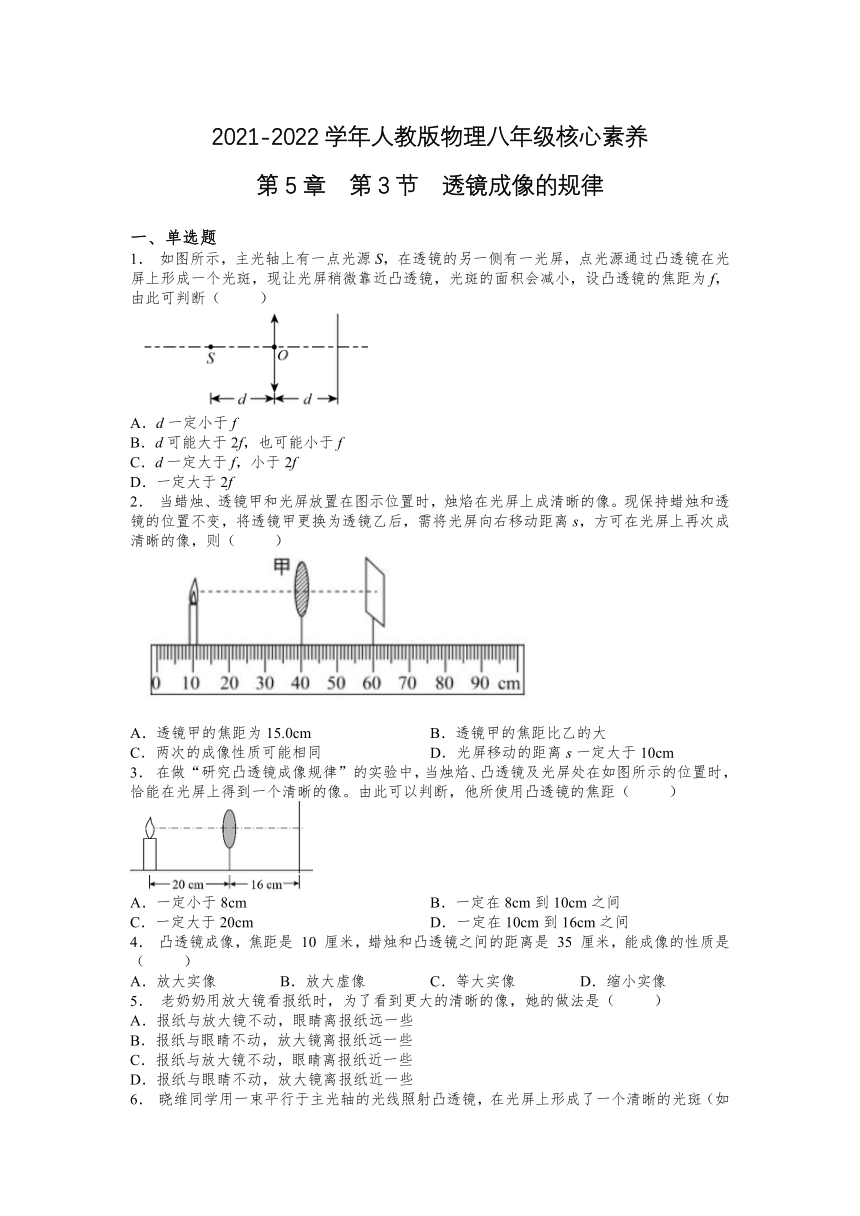

第5章 第3节 透镜成像的规律
一、单选题
1． 如图所示，主光轴上有一点光源S，在透镜的另一侧有一光屏，点光源通过凸透镜在光屏上形成一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（ ）
A．d一定小于f
B．d可能大于2f，也可能小于f
C．d一定大于f，小于2f
D．一定大于2f
2． 当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向右移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距为15.0cm B．透镜甲的焦距比乙的大
C．两次的成像性质可能相同 D．光屏移动的距离s一定大于10cm
3． 在做“研究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。由此可以判断，他所使用凸透镜的焦距（ ）
A．一定小于8cm B．一定在8cm到10cm之间
C．一定大于20cm D．一定在10cm到16cm之间
4． 凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（ ）
A．放大实像 B．放大虚像 C．等大实像 D．缩小实像
5． 老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她的做法是（ ）
A．报纸与放大镜不动，眼睛离报纸远一些
B．报纸与眼睛不动，放大镜离报纸远一些
C．报纸与放大镜不动，眼睛离报纸近一些
D．报纸与眼睛不动，放大镜离报纸近一些

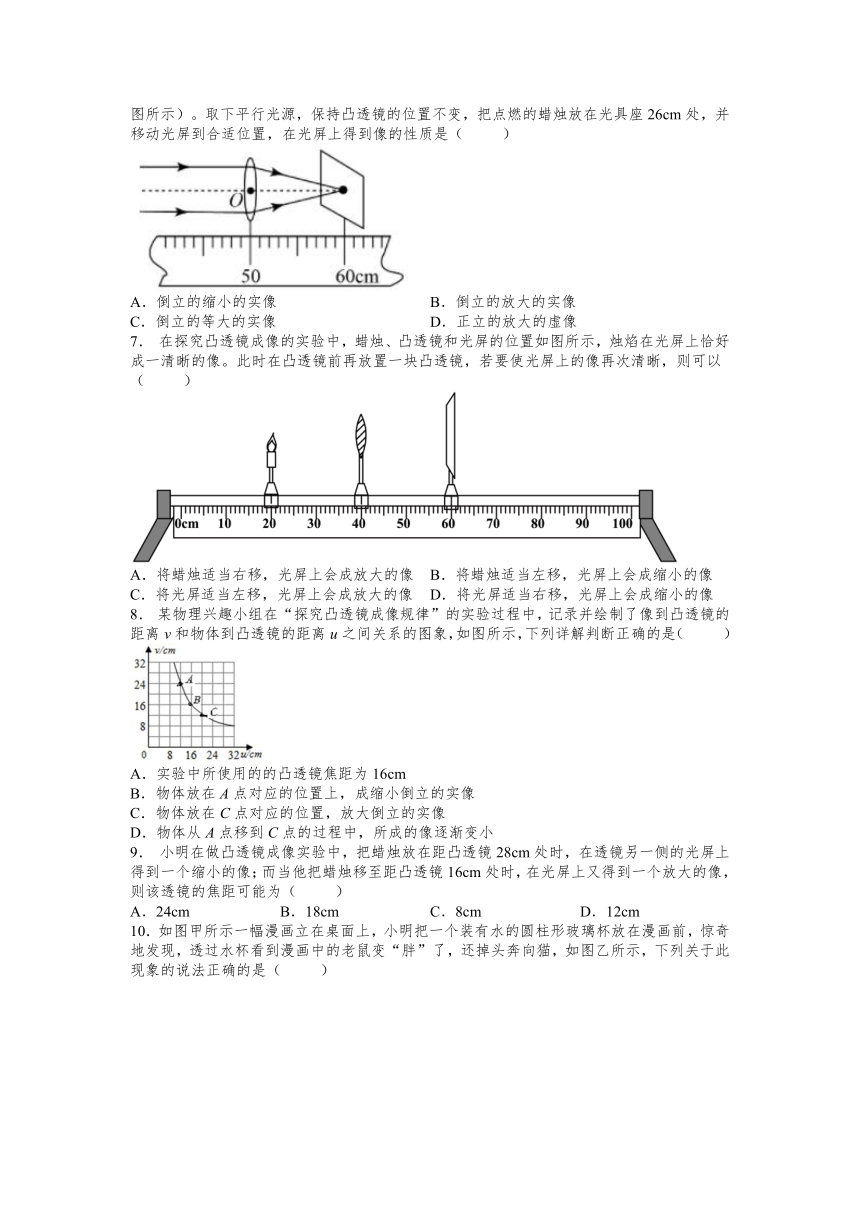

6． 晓维同学用一束平行于主光轴的光线照射凸透镜，在光屏上形成了一个清晰的光斑（如图所示）。取下平行光源，保持凸透镜的位置不变，把点燃的蜡烛放在光具座26cm处，并移动光屏到合适位置，在光屏上得到像的性质是（ ）
A．倒立的缩小的实像 B．倒立的放大的实像
C．倒立的等大的实像 D．正立的放大的虚像
7． 在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。此时在凸透镜前再放置一块凸透镜，若要使光屏上的像再次清晰，则可以（ ）
A．将蜡烛适当右移，光屏上会成放大的像 B．将蜡烛适当左移，光屏上会成缩小的像
C．将光屏适当左移，光屏上会成放大的像 D．将光屏适当右移，光屏上会成缩小的像
8． 某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列详解判断正确的是（ ）
A．实验中所使用的的凸透镜焦距为16cm
B．物体放在A点对应的位置上，成缩小倒立的实像
C．物体放在C点对应的位置，放大倒立的实像
D．物体从A点移到C点的过程中，所成的像逐渐变小
9． 小明在做凸透镜成像实验中，把蜡烛放在距凸透镜28cm处时，在透镜另一侧的光屏上得到一个缩小的像；而当他把蜡烛移至距凸透镜16cm处时，在光屏上又得到一个放大的像，则该透镜的焦距可能为（ ）
A．24cm B．18cm C．8cm D．12cm

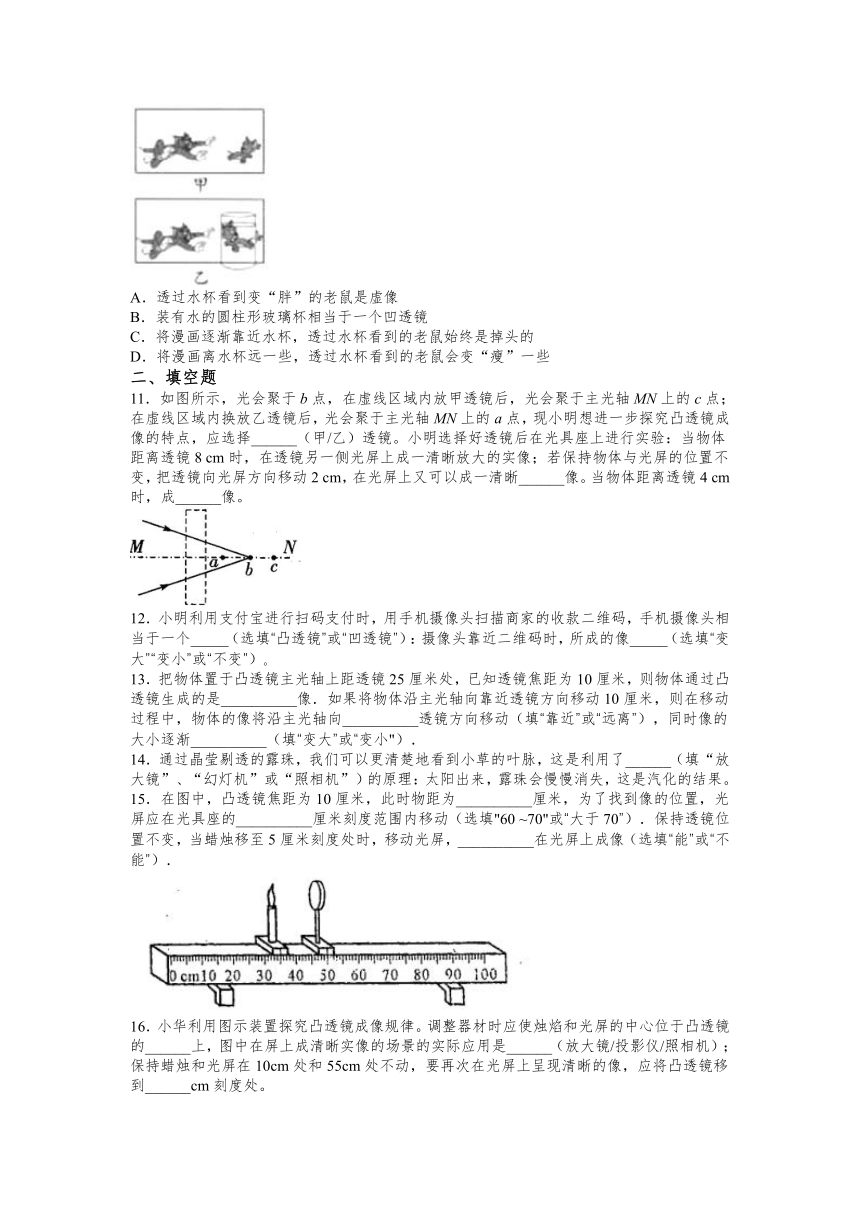

10．如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
二、填空题
11．如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点，现小明想进一步探究凸透镜成像的特点，应选择______（甲/乙）透镜。小明选择好透镜后在光具座上进行实验：当物体距离透镜8 cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动2 cm，在光屏上又可以成一清晰______像。当物体距离透镜4 cm时，成______像。
12．小明利用支付宝进行扫码支付时，用手机摄像头扫描商家的收款二维码，手机摄像头相当于一个_____（选填“凸透镜”或“凹透镜”）：摄像头靠近二维码时，所成的像_____（选填“变大”“变小”或“不变”）
13．把物体置于凸透镜主光轴上距透镜25厘米处，已知透镜焦距为10厘米，则物体通过凸透镜生成的是__________像．如果将物体沿主光轴向靠近透镜方向移动10厘米，则在移动过程中，物体的像将沿主光轴向__________透镜方向移动（填“靠近”或“远离”），同时像的大小逐渐__________（填“变大”或“变小"）．
14．通过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了______（填“放大镜”、“幻灯机”或“照相机”）的原理：太阳出来，露珠会慢慢消失，这是汽化的结果。
15．在图中，凸透镜焦距为10厘米，此时物距为__________厘米，为了找到像的位置，光屏应在光具座的__________厘米刻度范围内移动（选填"60 ~70"或“大于70”）．保持透镜位置不变，当蜡烛移至5厘米刻度处时，移动光屏，__________在光屏上成像（选填“能”或“不能”）．
16．小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
17．小明同学用一个凸透镜观察洗手液的商标，成像情况如图甲，若想再看到倒立、放大的像，应将凸透镜向 ______ 移动，图乙的成像原理可应用于 ______ 。（选填“照相机”或“放大镜”
　　　
18．如图所示，市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”。凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______（选填“正立”或“倒立”）、______（选填“放大”或“缩小”）的实像，它利用了光的______原理成像的。
19．如图所示，将点燃的蜡烛依次放在a，b，c，d，e点处，其中蜡烛放在___________处得到的实像离凸透镜最远，放在___________处得到的实像最小。
20．如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个清晰倒立的、_______的实像（选填“放大”、“等大”、“缩小”）；该同学又在蜡烛与凸透镜之间靠近凸透镜处放置一近视镜片，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）。
三、实验题
21．做“探究凸透镜成像规律"实验时：
（1）首先要观察并记下凸透镜的__________．
（2）安装实验器材时，应在光具座上从左至右将蜡烛、__________、__________依次放置，并且要调节__________的高度，使它们的中心与烛焰中心大致在__________．
（3）当点燃蜡烛，并使之与透镜之间拉开一定的距离后，接着应移动光屏__________，移动时，眼睛应注意观察__________，当像达到最__________时，记录下此时光屏上像的性质及位置．
（4）如图所示，光屏上恰好成一个清晰的像，该像是的__________、__________的__________，物距为__________厘米，像距__________厘米．
22．同学们用如图甲的装置探究影响凸透镜成像虚实的因素，进行如下实验。
（1）为更好地观察实验现象，应选择在 ___________（选填“较暗”或“较亮”）的环境下进行实验。
（2）用手电筒的光水平照射凸透镜，通过确定光的会聚点来测量凸透镜的焦距，在相同实验条件下，小丁和小刚测量相同透镜的焦距，小刚的测量结果总比小丁的测量结果小，经对比发现两人使用的手电筒略有不同（如图乙），则使用手电筒 ___________的测量结果准确度较高，小刚使用的应该是手电筒 ___________。
（3）正确测出焦距f后，点燃蜡烛继续实验。发现当物距u＜f时，光屏上不能出现烛焰的像，但直接用眼睛透过透镜能观察到烛焰的像，说明该像是 ___________（选填“实”或“虚”）像；当u=f时，___________（选填“能”或“不能”）观察到烛焰的像；当u>f时，光屏上能出现烛焰的像，说明该像是 ___________（选填“实”或“虚”）像。同学们详解得出结论：像的虚实由u和f的大小关系决定。
2021-2022学年人教版八年级上册物理第5章 第3节透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C B D B A A D D D
二、填空题
11．乙 缩小的实 正立放大的虚
12．凸透镜 变大
13．倒立缩小实 远离 变大
14．放大镜
15．15 大于70 能
16．主光轴 投影仪 40
17．远离商标的方向 照相机
18．倒立 缩小 折射
19．b e
20．缩小 右
三、实验题
21．焦距 凸透镜 光屏 凸透镜、光屏 同一高度 找像 光屏上像的清晰程度 清晰 倒立 缩小 实像 40 15
22．较暗 A A 虚 不能 实
