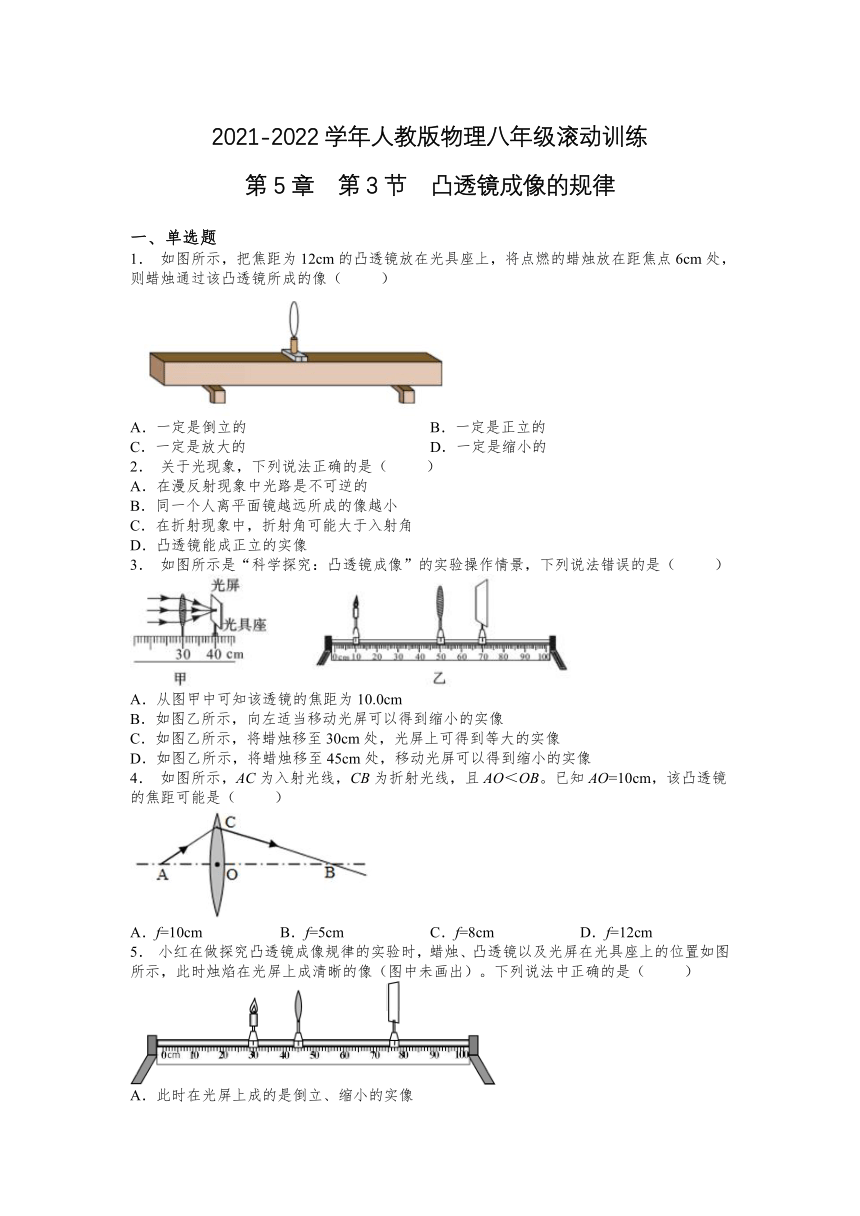

2021-2022学年人教版物理八年级滚动训练
第5章 第3节 凸透镜成像的规律
一、单选题
1． 如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦点6cm处，则蜡烛通过该凸透镜所成的像（ ）
A．一定是倒立的 B．一定是正立的
C．一定是放大的 D．一定是缩小的
2． 关于光现象，下列说法正确的是（ ）
A．在漫反射现象中光路是不可逆的
B．同一个人离平面镜越远所成的像越小
C．在折射现象中，折射角可能大于入射角
D．凸透镜能成正立的实像
3． 如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（ ）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到缩小的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像
4． 如图所示，AC为入射光线，CB为折射光线，且AO＜OB。已知AO=10cm，该凸透镜的焦距可能是（ ）
A．f=10cm B．f=5cm C．f=8cm D．f=12cm
5． 小红在做探究凸透镜成像规律的实验时，蜡烛、凸透镜以及光屏在光具座上的位置如图所示，此时烛焰在光屏上成清晰的像（图中未画出）。下列说法中正确的是（ ）
A．此时在光屏上成的是倒立、缩小的实像
B．此时的成像特点与照相机的成像特点相同
C．将蜡烛向远离凸透镜方向移动至某位置，并调整光屏位置，烛焰在光屏上所成的像将变小
D．保持蜡烛和凸透镜的位置不变，换用焦距小的凸透镜，则烛焰所成像的像距将变大
6． 当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向右移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距为15.0cm B．透镜甲的焦距比乙的大
C．两次的成像性质可能相同 D．光屏移动的距离s一定大于10cm
7． 近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（ ）
A．增大像距 B．增大像的大小
C．增大取景范围 D．缩短景物到镜头距离
8． 在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。则（ ）
A．蜡烛距透镜的距离大于20cm
B．凸透镜的焦距大于10cm
C．投影仪应用了该次实验的成像规律
D．照相机应用了该次实验的成像规律
9． 在“探究凸透镜成像规律”的实验中，某同学记录并绘制了如图所示的图像，下列判断合理的是（ ）
A．透镜焦距为20cm
B．物体由A向B移动过程中，所成的像会逐渐变小
C．物体在A点时原理与照相机相同
D．物体在B点时原理与投影仪相同
10．如图所示，在探究凸透镜成像规律的实验中，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（ ）
A．该凸透镜的焦距大于15cm
B．将凸透镜向左移动，移动光屏可以在光屏上得到清晰放大的像
C．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像
二、填空题

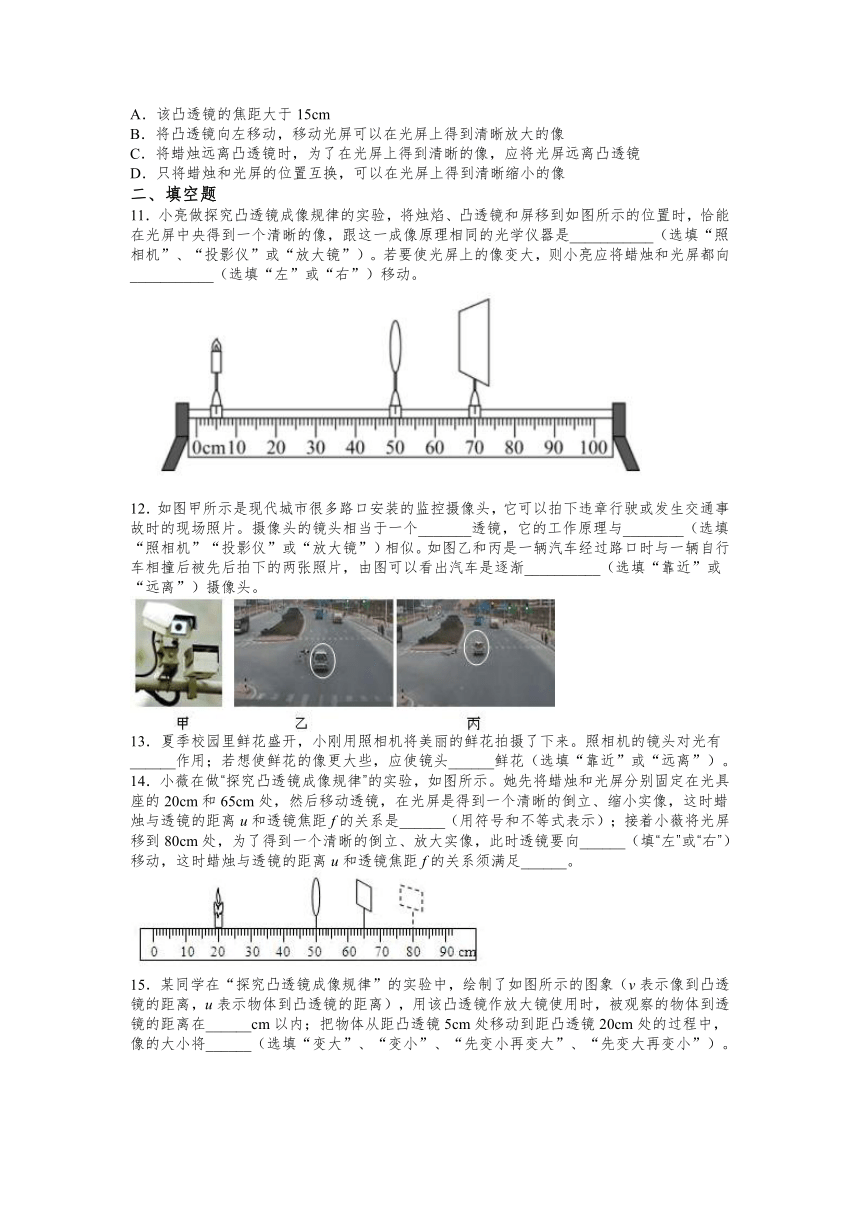

11．小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应将蜡烛和光屏都向___________（选填“左”或“右”）移动。
12．如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个_______透镜，它的工作原理与________（选填“照相机”“投影仪”或“放大镜”）相似。如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐__________（选填“靠近”或“远离”）摄像头。
13．夏季校园里鲜花盛开，小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有______作用；若想使鲜花的像更大些，应使镜头______鲜花（选填“靠近”或“远离”）。
14．小薇在做“探究凸透镜成像规律”的实验，如图所示。她先将蜡烛和光屏分别固定在光具座的20cm和65cm处，然后移动透镜，在光屏是得到一个清晰的倒立、缩小实像，这时蜡烛与透镜的距离u和透镜焦距f的关系是______（用符号和不等式表示）；接着小薇将光屏移到80cm处，为了得到一个清晰的倒立、放大实像，此时透镜要向______（填“左”或“右”）移动，这时蜡烛与透镜的距离u和透镜焦距f的关系须满足______。
15．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在______cm以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将______（选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）。
16．将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。
17．小明利用支付宝进行扫码支付时，用手机摄像头扫描商家的收款二维码，手机摄像头相当于一个_____（选填“凸透镜”或“凹透镜”）：摄像头靠近二维码时，所成的像_____（选填“变大”“变小”或“不变”）
18．如图所示，是小陈同学在中午阳光下用透镜做小实验，根据地上形成的小亮点的现象可知，该透镜是 ______ （选填“凹”或“凸”）透镜，地上的影子是由于光的 ______ 形成的。由图示情景可判断：小陈是在做测定透镜 ______ 的小实验，地面上的小亮点，其实是太阳通过透镜所成缩小倒立的 ______ 像。
19．如图所示，将点燃的蜡烛依次放在a，b，c，d，e点处，其中蜡烛放在___________处得到的实像离凸透镜最远，放在___________处得到的实像最小。
20．照相机是利用___________原理工作的；投影仪是利用_____________原理工作的；放大镜是利用_____________原理工作的。
三、实验题
21．小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛______ （选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如1图、2图所示，光屏上均有清晰的像（未画出），其中成缩小像的是______ （选填“1”或“2”）图。
（3）本实验中凸透镜的焦距可能是______ （填字母）。
A．5cm B．8cm C．10cm D．15cm
（4）在2图中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正______ （选填“3”或“4”）图中的视力缺陷。
（5）如5图所示，是探究凸透镜成像规律实验时发光体AB所处的位置，请你根据所学的透镜知识，用特殊光线作出AB在光屏上所成像A'B'的大致位置______。
22．在探究“凸透镜成像规律”的实验中，小华同学进行了如下实验：
（1）按照图甲所示操作，测出本实验所用凸透镜的焦距为______cm；
（2）接着小华调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、______（选填“放大”、“缩小”或“等大”）的清晰实像。生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理；
（3）保持图中凸透镜的位置不变时，当向右移动蜡烛时，应该向______（选填“左”或“右”）移动光屏，才能再次得到清晰的像；
（4）保持凸透镜的位置仍然不变，小华继续向右移动蜡烛至45cm刻度线处，移动光屏，发现______（选填“能”或“不能”）得到蜡烛清晰的像。为了观察到这时所成的像，眼睛和蜡烛应该在凸透镜的______（填“同”或“异”）侧。
2021-2022学年人教版八年级上册物理第5章 第3节凸透镜成像的规律
（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D C C C C C B B
二、填空题
11．照相机 右
12．凸 照相机 远离
13．会聚 靠近
14．u＞2f 左 2f＞u＞f
15．5 变小
16．凸透镜 正立的放大 远离字
17．凸透镜 变大
18．凸 直线传播 焦距 实
19．b e
20．见详解 见详解 见详解
三、实验题
21．需要 1 C 4
22．10.0 放大 投影仪 右 不能 异
