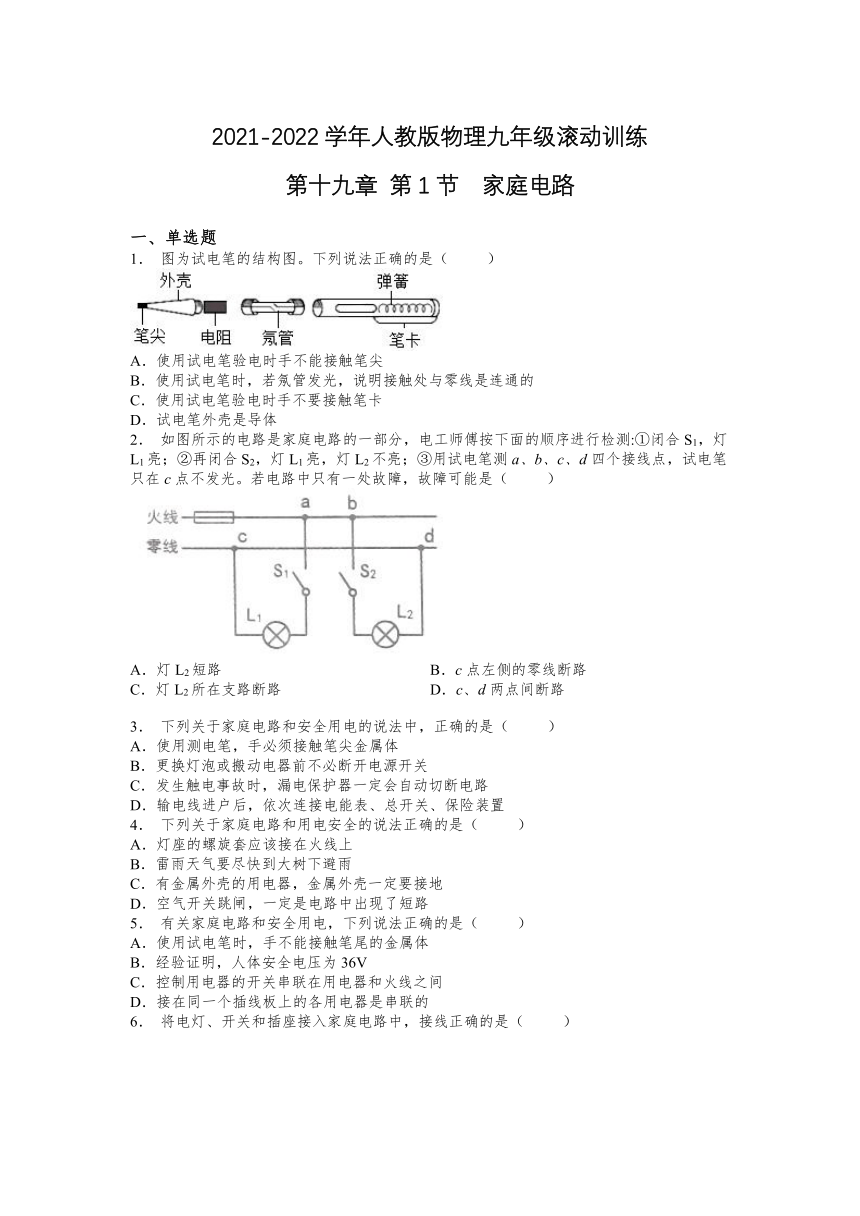

2021-2022学年人教版物理九年级滚动训练
第十九章 第1节 家庭电路
一、单选题
1． 图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
2． 如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
3． 下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
4． 下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．雷雨天气要尽快到大树下避雨
C．有金属外壳的用电器，金属外壳一定要接地
D．空气开关跳闸，一定是电路中出现了短路
5． 有关家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾的金属体
B．经验证明，人体安全电压为36V
C．控制用电器的开关串联在用电器和火线之间
D．接在同一个插线板上的各用电器是串联的

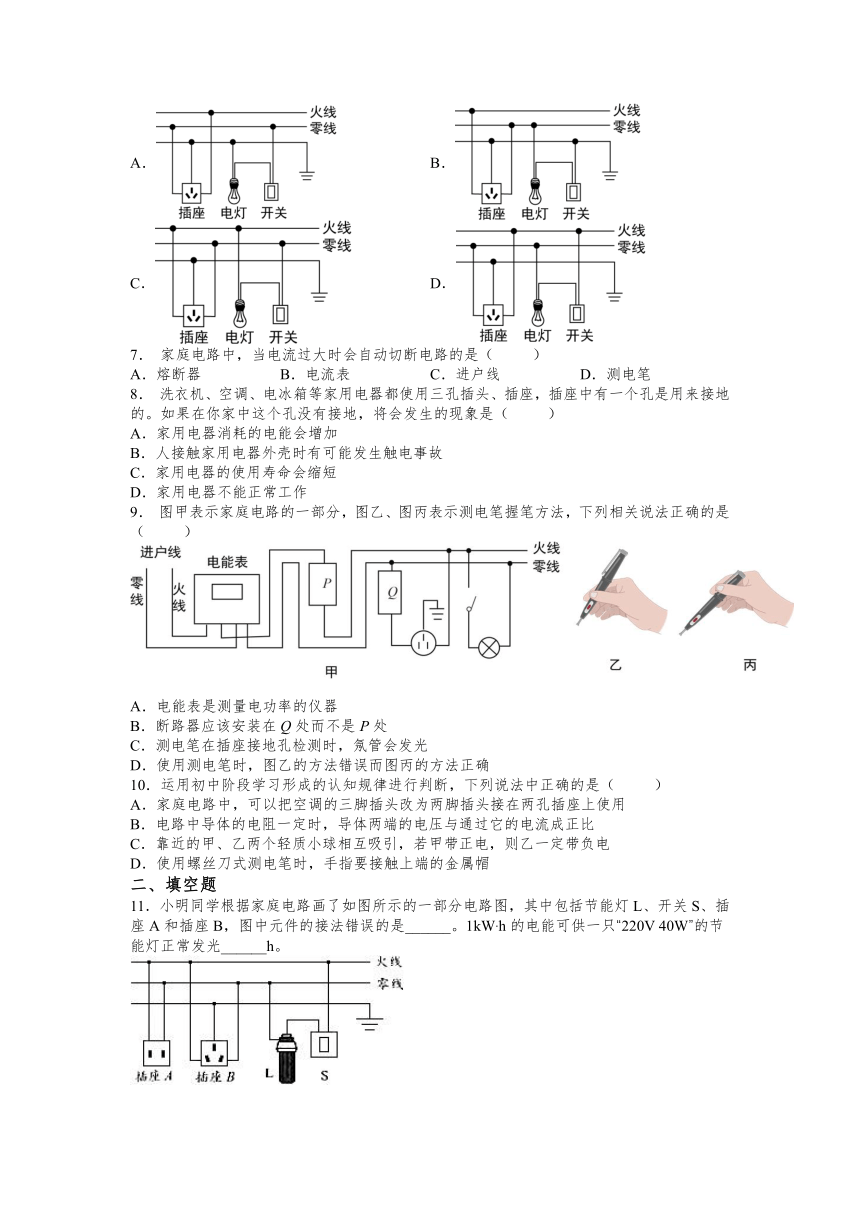

6． 将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
C． D．
7． 家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器 B．电流表 C．进户线 D．测电笔
8． 洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
9． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
10．运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体的电阻一定时，导体两端的电压与通过它的电流成正比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙一定带负电
D．使用螺丝刀式测电笔时，手指要接触上端的金属帽
二、填空题
11．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯L、开关S、插座A和插座B，图中元件的接法错误的是______。1kW·h的电能可供一只“220V 40W”的节能灯正常发光______h。

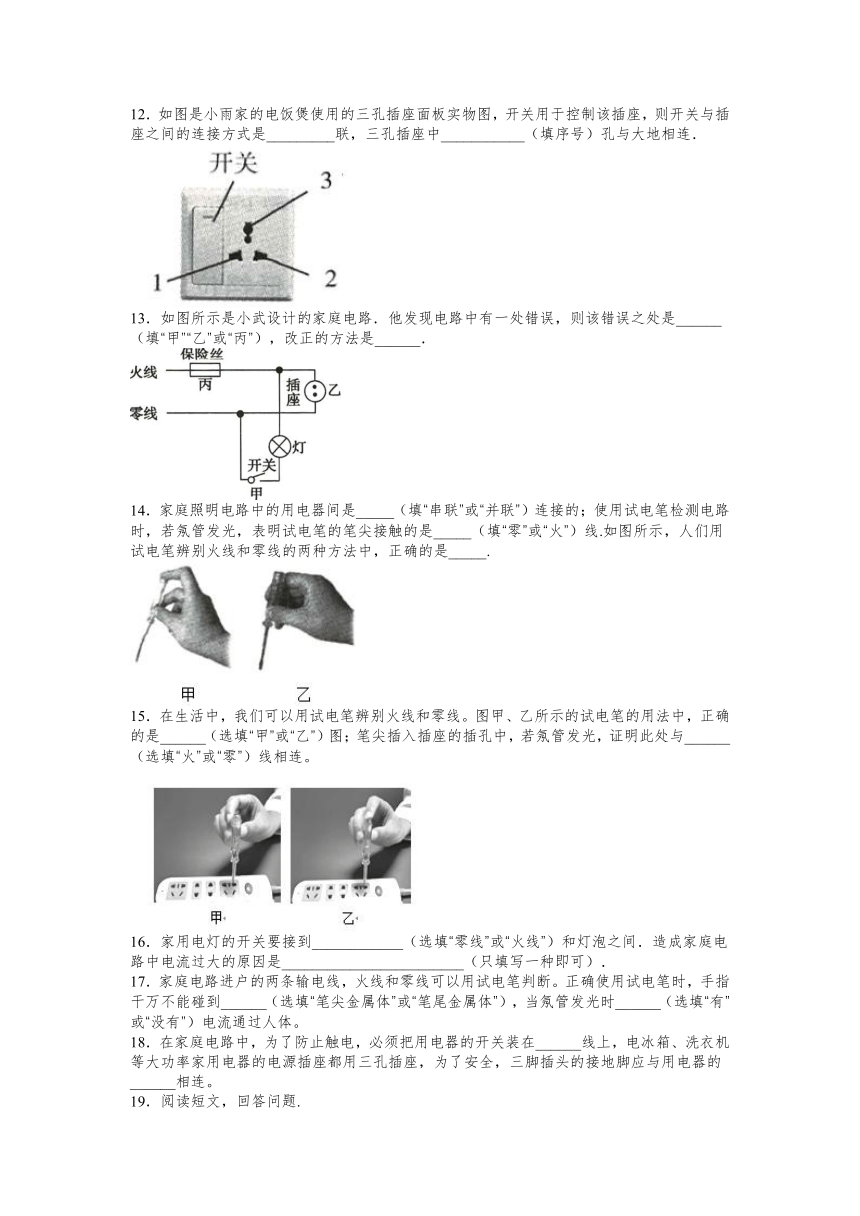

12．如图是小雨家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是_________联，三孔插座中___________（填序号）孔与大地相连．
13．如图所示是小武设计的家庭电路．他发现电路中有一处错误，则该错误之处是______（填“甲”“乙”或“丙”），改正的方法是______．
14．家庭照明电路中的用电器间是_____（填“串联”或“并联”）连接的；使用试电笔检测电路时，若氖管发光，表明试电笔的笔尖接触的是_____（填“零”或“火”）线.如图所示，人们用试电笔辨别火线和零线的两种方法中，正确的是_____.
15．在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与______（选填“火”或“零”）线相连。
16．家用电灯的开关要接到____________（选填“零线”或“火线”）和灯泡之间．造成家庭电路中电流过大的原因是________________________（只填写一种即可）．
17．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
18．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
19．阅读短文，回答问题.
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中为零，进户线中流入的电流和流出的电流相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路后流向地面），即图中的不为零，就会造成和不相等，当和的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．
（1）关于漏电保护器，下列说法正确的是______．
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为，则、、大小关系的表达式为______．
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为，人与地面、电线等的接触电阻为，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（填“能”或“不能”）及时断开电路．
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______（填“会”或“不会”）断开，理由是______．
（5）漏电保护器的试验电路，由一只试验开关与电阻组成，闭合试验开关就能模拟漏电情形，试验电路的连接符合要求的是______．
20．城市中的路灯是______联的；家庭中的用电器大多是______联的；家里的吊灯和控制它的开关是______的．
三、作图题
21．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
22．用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
（____）
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D D C C D A B D D
二、填空题
11．三孔插座 250
12．串 3
13．甲 开关接在灯与火线之间
14．并联 火 甲
15．乙 火
16．火线 短路（或用电器的总功率过大）
17．笔尖金属体 有
18．火 金属外壳
19．B 能 会 零线接地，流出电流为零，和的差异很大，漏电保护器立即断开 C
20．并 并 串联
三、作图题
21．
22．
