第十六章 第4节变阻器2021-2022学年人教版物理九年级滚动训练（含答案）

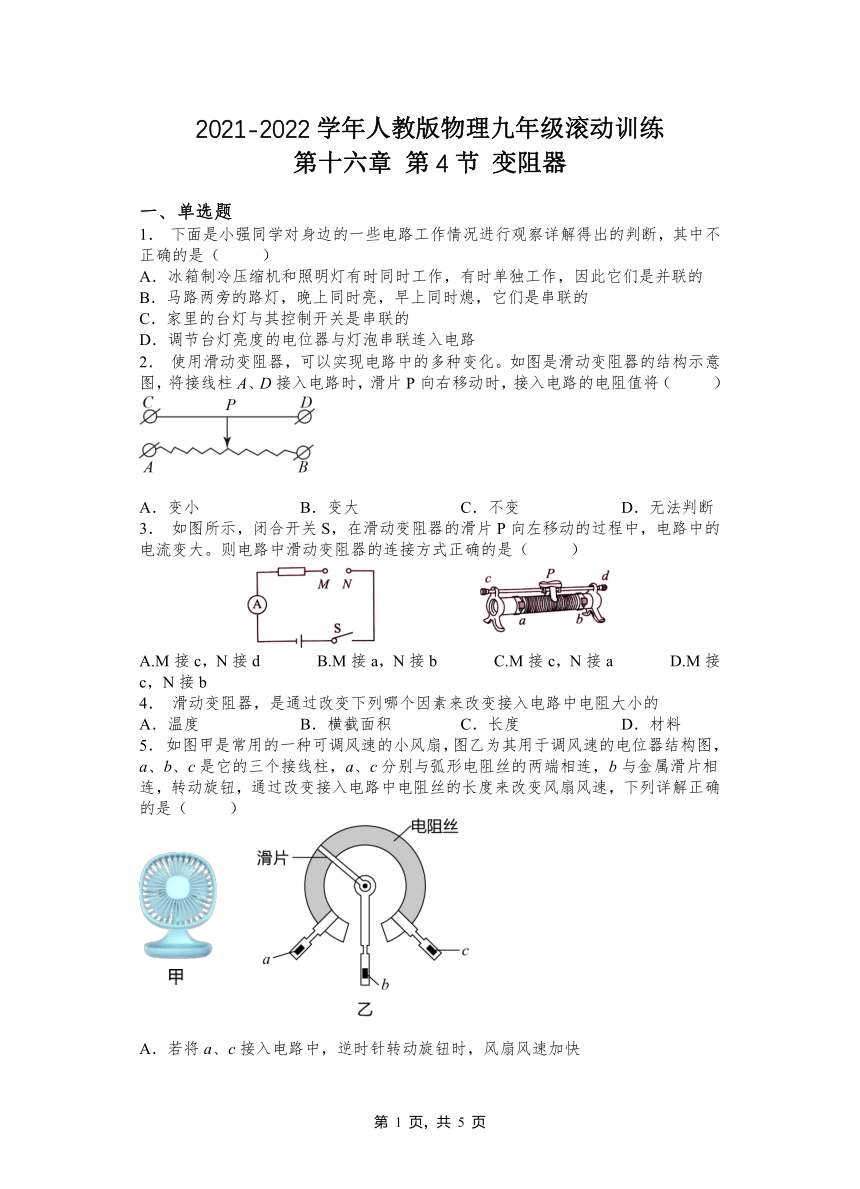

2021-2022学年人教版物理九年级滚动训练
第十六章 第4节 变阻器
一、单选题
1． 下面是小强同学对身边的一些电路工作情况进行观察详解得出的判断，其中不正确的是（ ）
A．冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时熄，它们是串联的
C．家里的台灯与其控制开关是串联的
D．调节台灯亮度的电位器与灯泡串联连入电路
2． 使用滑动变阻器，可以实现电路中的多种变化。如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（ ）
A．变小 B．变大 C．不变 D．无法判断
3． 如图所示，闭合开关S，在滑动变阻器的滑片P向左移动的过程中，电路中的电流变大。则电路中滑动变阻器的连接方式正确的是（ ）
A.M接c，N接d B.M接a，N接b C.M接c，N接a D.M接c，N接b
4． 滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的
A．温度 B．横截面积 C．长度 D．材料
5． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　

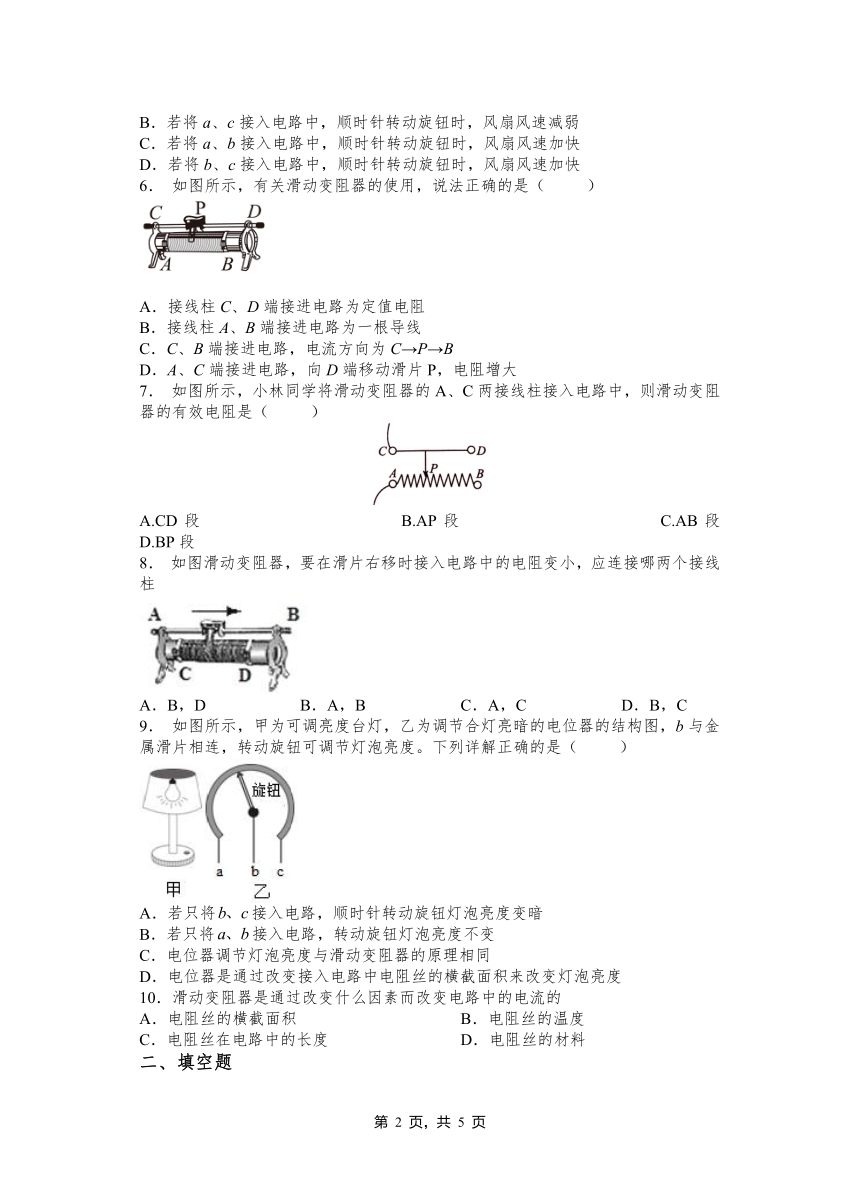

A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
6． 如图所示，有关滑动变阻器的使用，说法正确的是（ ）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动滑片P，电阻增大
7． 如图所示，小林同学将滑动变阻器的A、C两接线柱接入电路中，则滑动变阻器的有效电阻是（ ）
A.CD段 B.AP段 C.AB段 D.BP段
8． 如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱
A．B，D B．A，B C．A，C D．B，C
9． 如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列详解正确的是（ ）
A．若只将接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
10．滑动变阻器是通过改变什么因素而改变电路中的电流的
A．电阻丝的横截面积 B．电阻丝的温度
C．电阻丝在电路中的长度 D．电阻丝的材料
二、填空题
11．大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的_______、长度和横截面积。如图所示收音机上调节音量的旋钮实际上是一个_______，它是通过改变导体的_______来改变电阻的。
12．如图所示，当导线夹在铅笔芯上滑动时，灯泡的亮度发生变化，实验器材中的 就是根据这一原理制成的，这种实验器材一般是用电阻 的 材料制成的。
13．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个________，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只________。给电动车充电时，电瓶相当于_______（电源/用电器），正常行驶时，电动车将_______能转化为_____能。
14．如图所示的电路中，滑动变阻器连入电路的电阻丝是 （选填“aP”、“Pb”或“ab”）段，当滑片P向左移动时，连入电路的电阻丝长度变 ，电阻变 ，灯泡会 。(灯泡电阻不变)
15．下图，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中．
16．如图所示是实验室常用的滑动变阻器，它是通过改变电路中的电阻线的_______来改变电阻的器件；当滑片向右滑时，接入电路中的阻值变大，则应该链接_______两个接线柱．
17．滑动变阻器是利用改变________来改变电阻大小，从而改变电路中的电压和电流．某滑动变阻器的铭牌上标有“20Ω 1A”，其中“20Ω”的含义为________，“1A”的含义为________．
18．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路．
19．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．
20．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到 _____ 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为 ___ A．
2021-2022学年人教版物理九年级第十六章 第4节变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C C D D B A C C
二、填空题
11． 材料 滑动变阻器 长度
12．滑动变阻器 大 镍铬合金丝
13．开关 滑动变阻器 用电器 电 机械
14．aP 短 小 变亮
15．不能； B和C； 串。
16．长度 AD或AC
17．连入电路的电阻线的长度 其最大阻值为20欧姆 允许通过的最大电流为1A
18．B C B D
19．b和c 镍铬合金线
20．b 0.3
