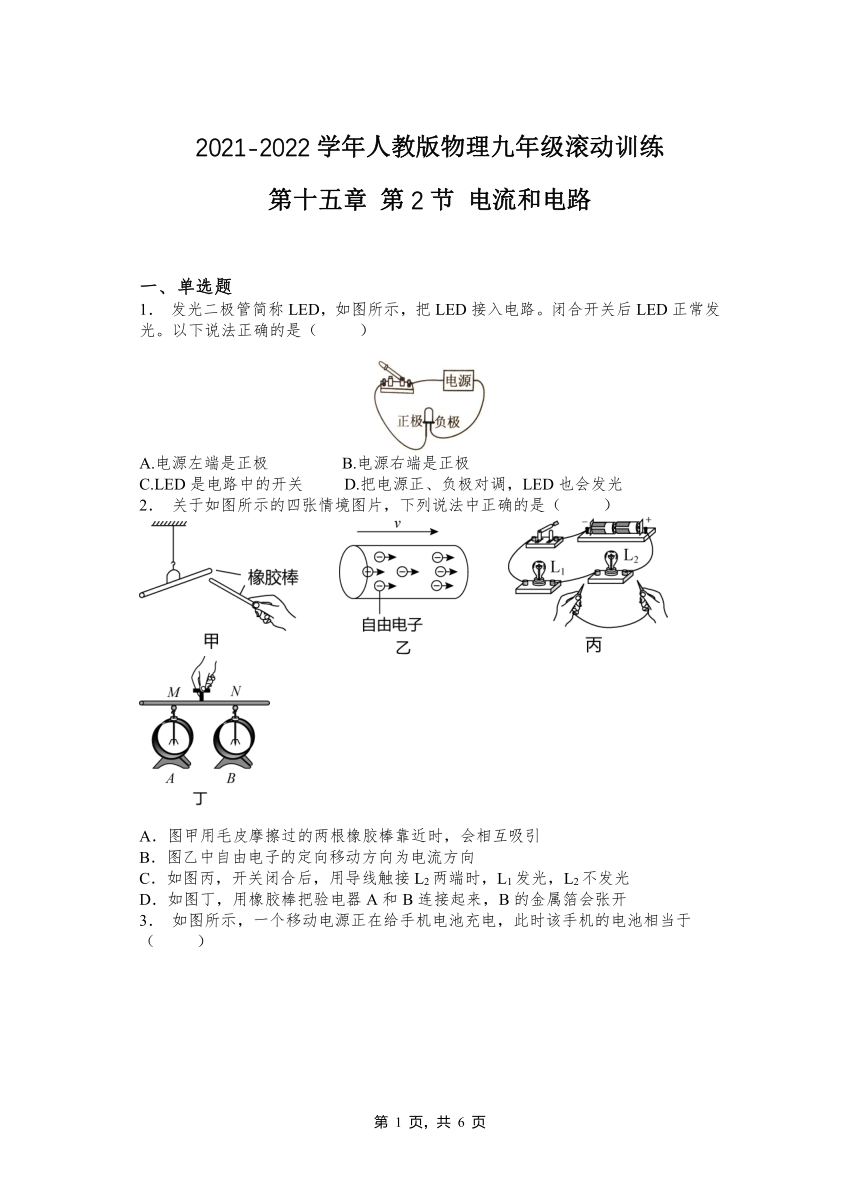

2021-2022学年人教版物理九年级滚动训练
第十五章 第2节 电流和电路
一、单选题
1. 发光二极管简称LED,如图所示,把LED接入电路。闭合开关后LED正常发光。以下说法正确的是( )
A.电源左端是正极 B.电源右端是正极
C.LED是电路中的开关 D.把电源正、负极对调,LED也会发光
2. 关于如图所示的四张情境图片,下列说法中正确的是( )

A.图甲用毛皮摩擦过的两根橡胶棒靠近时,会相互吸引
B.图乙中自由电子的定向移动方向为电流方向
C.如图丙,开关闭合后,用导线触接L2两端时,L1发光,L2不发光
D.如图丁,用橡胶棒把验电器A和B连接起来,B的金属箔会张开

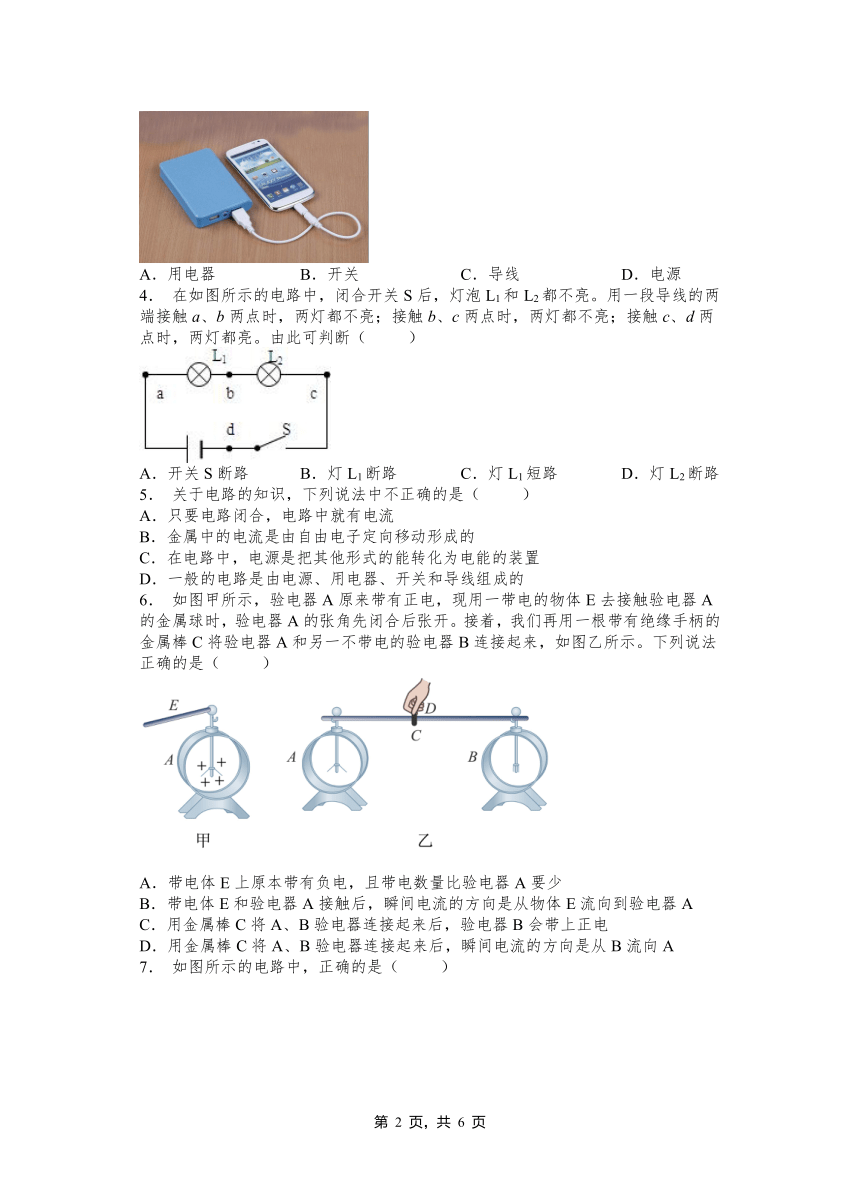

3. 如图所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于( )
A.用电器 B.开关 C.导线 D.电源
4. 在如图所示的电路中,闭合开关S后,灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯都不亮;接触c、d两点时,两灯都亮。由此可判断( )
A.开关S断路 B.灯L1断路 C.灯L1短路 D.灯L2断路
5. 关于电路的知识,下列说法中不正确的是( )
A.只要电路闭合,电路中就有电流
B.金属中的电流是由自由电子定向移动形成的
C.在电路中,电源是把其他形式的能转化为电能的装置
D.一般的电路是由电源、用电器、开关和导线组成的
6. 如图甲所示,验电器A原来带有正电,现用一带电的物体E去接触验电器A的金属球时,验电器A的张角先闭合后张开。接着,我们再用一根带有绝缘手柄的金属棒C将验电器A和另一不带电的验电器B连接起来,如图乙所示。下列说法正确的是( )
A.带电体E上原本带有负电,且带电数量比验电器A要少
B.带电体E和验电器A接触后,瞬间电流的方向是从物体E流向到验电器A
C.用金属棒C将A、B验电器连接起来后,验电器B会带上正电
D.用金属棒C将A、B验电器连接起来后,瞬间电流的方向是从B流向A
7. 如图所示的电路中,正确的是( )

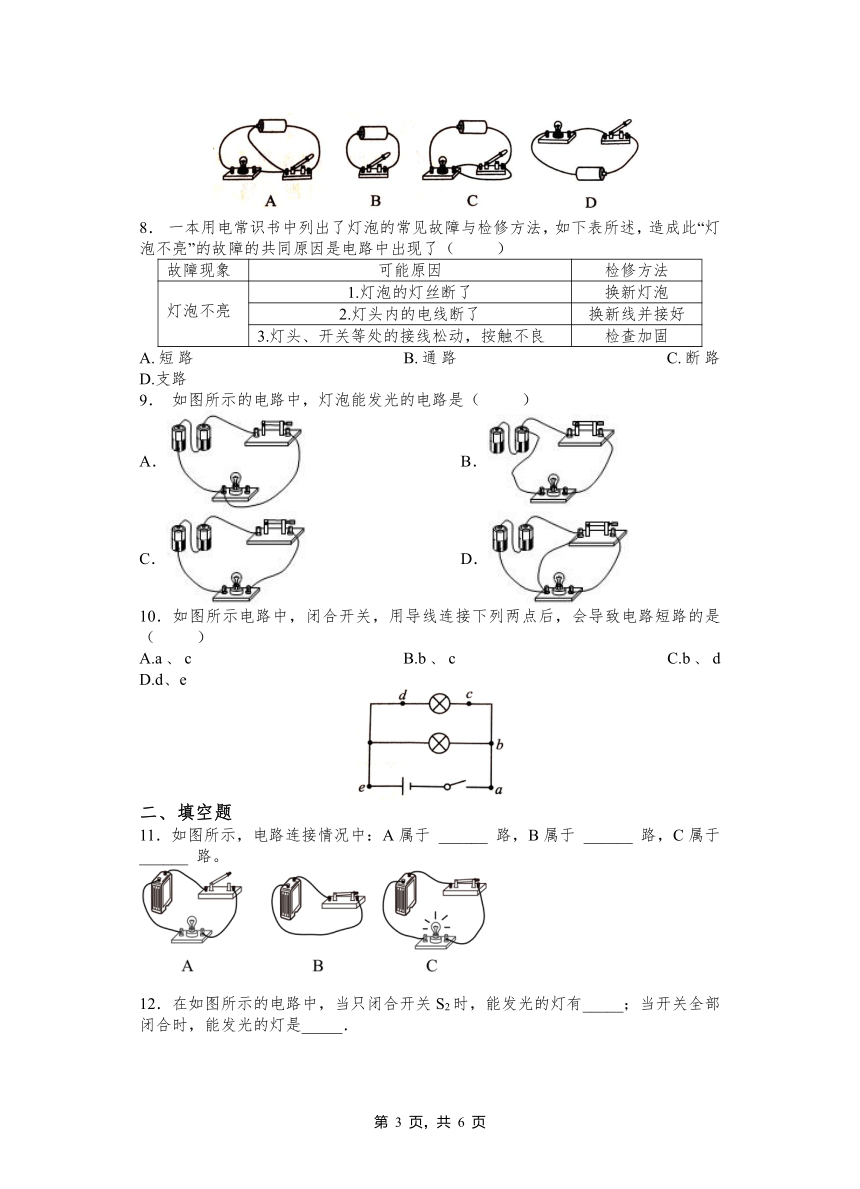

8. 一本用电常识书中列出了灯泡的常见故障与检修方法,如下表所述,造成此“灯泡不亮”的故障的共同原因是电路中出现了( )
故障现象 可能原因 检修方法
灯泡不亮 1.灯泡的灯丝断了 换新灯泡
2.灯头内的电线断了 换新线并接好
3.灯头、开关等处的接线松动,按触不良 检查加固
A.短路 B.通路 C.断路 D.支路
9. 如图所示的电路中,灯泡能发光的电路是( )
A. B.
C. D.
10.如图所示电路中,闭合开关,用导线连接下列两点后,会导致电路短路的是( )
A.a、c B.b、c C.b、d D.d、e
二、填空题
11.如图所示,电路连接情况中:A属于 ______ 路,B属于 ______ 路,C属于 ______ 路。
12.在如图所示的电路中,当只闭合开关S2时,能发光的灯有_____;当开关全部闭合时,能发光的灯是_____.
13.如图所示,用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时,发现验电器金属箔片的张角变大,则验电器原来带______电;在金属箔张角变大的瞬间,验电器金属杆里的电流方向是从______。
14.如图所示是电扇正立时的示意图,有一个自动断电的安全装置,内部小金属球可以自由移动,当电扇倒立时,电路是
路;当电扇正立时,电路是 路。(均选填“断”“短”或“通”)
15.如图所示是宾馆的房卡,当客人进入房间后只有把房卡插入槽中,房间内的灯和插座才会有电.从物理学的角度详解,房卡的作用相当于电路中的________。
16.电流通过半导体二极管时只能从它的一端流向另一端,不能 流动。电流流过时能发光的二极管叫 ,可用来做指示灯。
17.电动轿车具有节能、环保等特点,启动时只要将车钥匙插入锁孔并顺时针旋转一下,轿车就通电了,车钥匙相当于电路中的______;如图用充电桩给轿车的电瓶充电时,轿车的电瓶相当于电路中的______。
18.电路和水路有相似之处.如图所示,水泵相当于电路中的__,水轮机相当于电路中的__,阀门相当于电路中的__.
19.电路的正常工作离不开电源,电源工作时将其他形式的能转化为 __________ 。在如图所示电路中,导线上电子的定向移动方向是从电源 __________ (选填“正极到负极”或“负极到正极”)。
20.用塑料梳子梳理干燥的头发后,梳子能够吸起碎纸屑,这是因为带电体能______;若塑料的原子核束缚电子的本领强于头发,用该梳子接触不带电的验电器金属球,两金属箔片由于带上同种电荷互相______而张开;接触的瞬间,电流方向______(选填序号即可:①“从梳子到金属球”或②“从金属球到梳子”)。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A A A D D C C C
二、填空题
11.断路 短路 通路
12.L2和L3 L1和L3
13.正 金属球到金属箔片
14.断 通
15.开关
16.反向 发光二极管
17.开关 用电器
18.电源 用电器 开关
19.其它形式的能 负极到正极
20.吸引轻小物体 排斥 ②
