第十五章 第4节电流的测量 2021-2022学年人教版物理九年级滚动训练（含答案）

2021-2022学年人教版物理九年级滚动训练
第十五章 第4节 电流的测量
一、单选题

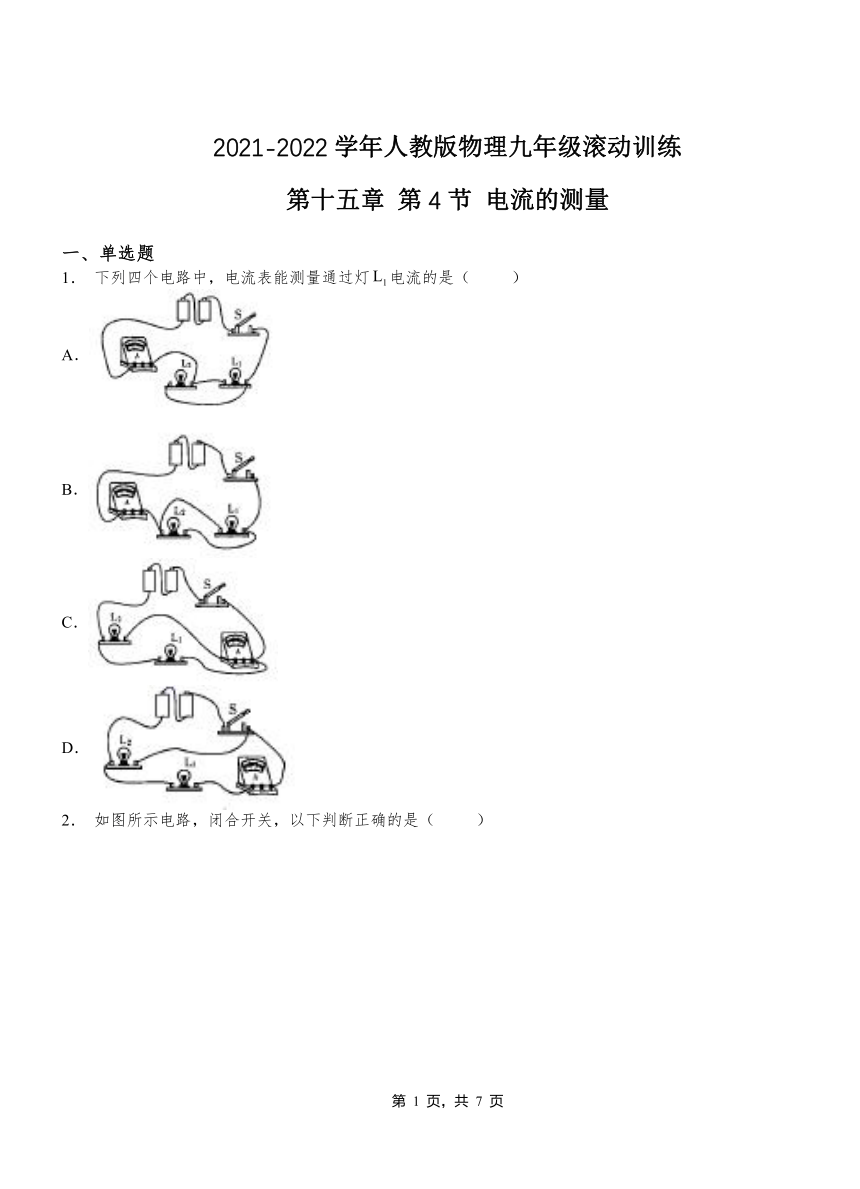

1． 下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．
2． 如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
3． 在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B．
C． D．
4． 下列关于电流表的说法错误的是（ ）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
5． 关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极

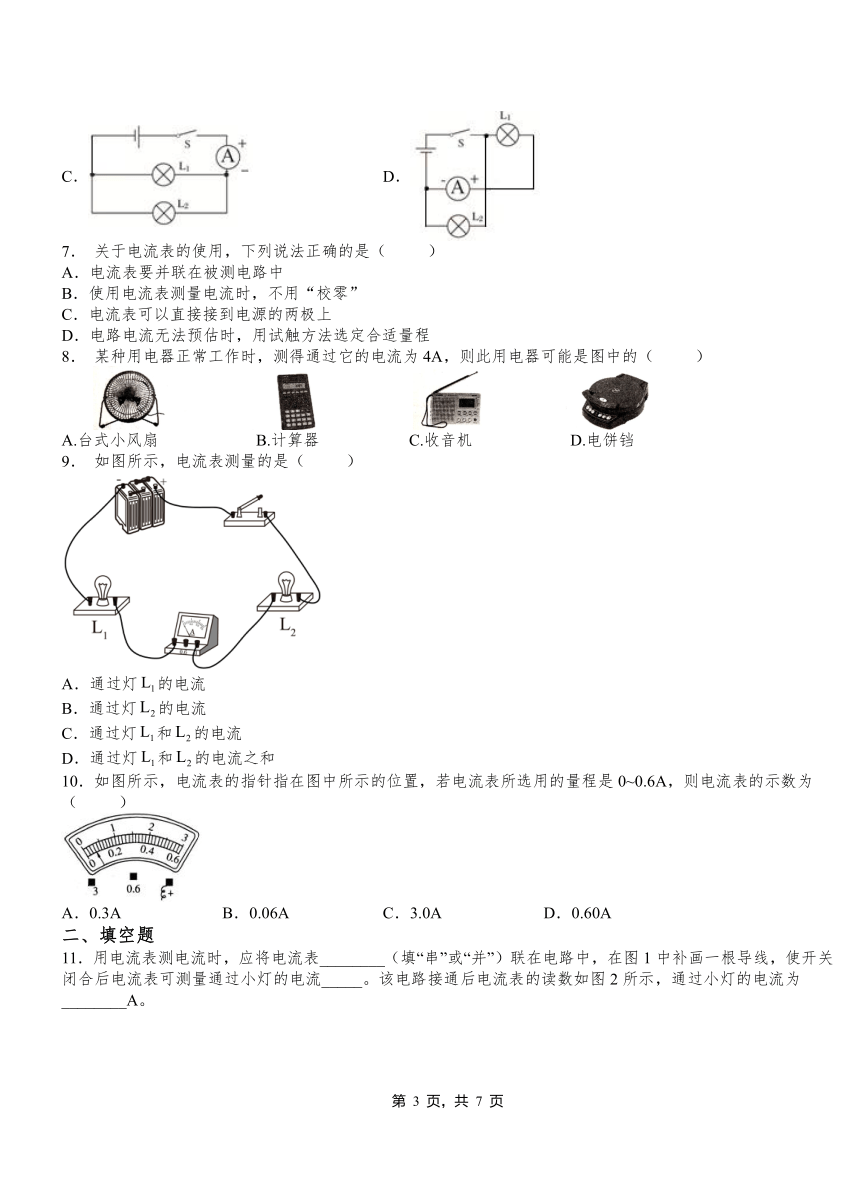

6． 在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．
7． 关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
8． 某种用电器正常工作时，测得通过它的电流为4A，则此用电器可能是图中的（ ）
A.台式小风扇 B.计算器 C.收音机 D.电饼铛
9． 如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和
10．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
二、填空题
11．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
12．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
13．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
14．如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯L2中的电流，线头M可接在 上；若使电流表测干路中的电流，线头M可接在 上。(均选填“A”“B”“C”)
15．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
16．2分钟内通过导体内某横截面的电荷量是12C．则电流是______A．
17．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
18．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
19．下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA= mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
20．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
2021-2022学年人教版物理九年级第十五章 第4节电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B A D C D D D C B
二、填空题
11．串 0.3
12．电流 500 0.5×106
13．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
14．A C
15．串 L2 0.02 0.28
16．0.1
17．偏大
18．串联电流表量程选择太小电流表的正负接线柱接反
19．2 1 0.1 0.12
20．电路电流 量程 串联 正 负
