4.5科学探究：凸透镜成像课堂检测2021-2022年沪科版物理八年级上册（含答案）

4.5科学探究：凸透镜成像课堂检测
一、选择题
1．如圈所示的透镜中，对光有会聚作用的有（　　）
A．一个 B．两个
C．三个 D．四个
2．某同学做“研究凸透镜成像”的实验时，将蜡烛移到离凸透镜16cm处，得到烛焰倒立、放大的清晰的像，这块凸透镜的焦距可能是（　　）
A．f=8cm B．f=12cm
C．f=16cm D．f=20cm
3．放映幻灯时，要想使屏幕上出现放大的“上”字，幻灯片的插法应选用图中的（　　）
A． B．
C． D．
4．为了进一步加强疫情溯源和管控，2020年2月18日12时，在广西全区推广使用扫码抗疫情登记系统，实行公共场所扫码出入制度（如图所示），扫码时，出入登记二维码通过手机摄像头成像在感光晶片上，后被手机内的软件识别，对于扫码，下列说法正确的是（　　）
A．手机的摄像头相当于凹透镜
B．二维码在感光晶片上成倒立的实像
C．二维码在感光晶片上成正立的虚像
D．扫码时二维码要位于摄像头一倍焦距以内
5．某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（　　）
A．一定是虚像 B．一定是实像
C．一定是放大的像 D．一定是缩小的像
6．如图所示，小明将一个生鸡蛋放入桌面上盛有清水的烧杯中，然后从不同的位置观察鸡蛋，不可能看到的现象是（　　）
A．看到的鸡蛋比实际小一点
B．看到的鸡蛋比实际大一点
C．看到的鸡蛋都是虚像
D．看到的鸡蛋比实际的浅一点
7．小明同学在探究凸透镜成像规律时，用焦距分别为f1、f2的甲、乙两个凸透镜进行实验，先将点燃的蜡烛、透镜甲和光屏放置在光具座上，调整后的位置如图所示，此时在光屏上得到烛焰清晰的像（图中未标出）；再用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像。下列判断正确的是（　　）
A．图中光屏上的像是放大的
B．投影仪应用了图中这一成像规律
C．f1＜f2
D．f1＞f2
8．小明将凸透镜靠近如图甲所示的一幅卡通图片，然后移动图片或凸透镜或者光屏的过程中，分别出现了如图乙所示四个不同的像，下列说法正确的是（　　）
A．出现像②时成像原理和平面镜成像原理相同，都是正立的像
B．出现像①后，如果将图片逐渐远离透镜，调整光屏位置，则先后出现像④③
C．出现像①后，如果保持图片和凸透镜的位置不变，换用焦距更小的凸透镜，移动光屏，则在光屏上可能会出现像③
D．实验中，这四个像都可以在光屏上清晰呈现

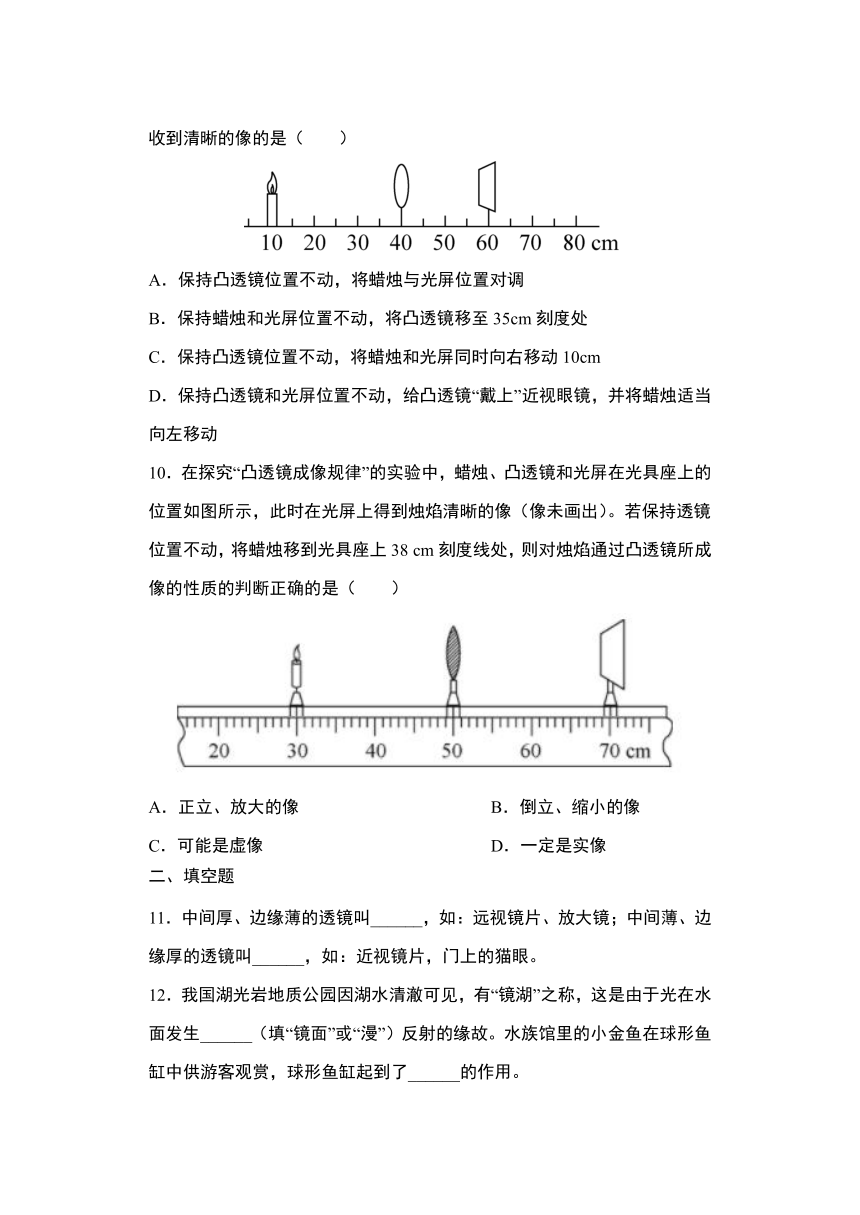

9．如图所示，光屏上刚好接收到一个清晰的像。下列操作中，光屏不能接收到清晰的像的是（　　）
A．保持凸透镜位置不动，将蜡烛与光屏位置对调
B．保持蜡烛和光屏位置不动，将凸透镜移至35cm刻度处
C．保持凸透镜位置不动，将蜡烛和光屏同时向右移动10cm
D．保持凸透镜和光屏位置不动，给凸透镜“戴上”近视眼镜，并将蜡烛适当向左移动
10．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像（像未画出）。若保持透镜位置不动，将蜡烛移到光具座上38 cm刻度线处，则对烛焰通过凸透镜所成像的性质的判断正确的是（　　）
A．正立、放大的像 B．倒立、缩小的像
C．可能是虚像 D．一定是实像
二、填空题
11．中间厚、边缘薄的透镜叫______，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫______，如：近视镜片，门上的猫眼。
12．我国湖光岩地质公园因湖水清澈可见，有“镜湖”之称，这是由于光在水面发生______（填“镜面”或“漫”）反射的缘故。水族馆里的小金鱼在球形鱼缸中供游客观赏，球形鱼缸起到了______的作用。
13．某同学用焦距为15cm的放大镜观察邮票，邮票与放大镜的距离应该______15cm（选填“大于”、“小于”或“等于”），所成的像是放大、______（选填“正立”或“倒立”）的______（选填“实像”或“虚像”）。
14．在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。 当蜡烛距凸透镜15cm时，在光屏上能成清晰的倒立、____的实像，____ 就是利用这一成像规律制成的；如果将蜡烛移动到距凸透镜30cm处，应将光屏_____（选填 “靠近”或“远离"）凸透镜才能再次得到清晰的像。
15．如图所示，在“探究凸透镜成像的规律”实验中，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。当把烛焰放在距该凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个______的实像（填写像的倒正、大小和虚实）；根据这一原理工作的是______。
16．在探究凸透镜成像规律时，各实验器材的位置如图所示，光屏上恰好得到清晰的像，该成像规律可应用于______（选填“投影仪”或“照相机”）；若将图中的凸透镜换成一个焦距小一些的凸透镜，光屏适当向______（选填“左”或“右”）移动可在光屏上得到清晰的像。
17．如图所示是探究凸透镜成像的实验装置示意图，光具座上A、B、C三点分别用于放置器材。若此时光屏上刚好得到清晰的缩小的像，则蜡烛是放在______点。（选填“A”、“B”或“C”）
18．在“研究凸透镜成像”的实验中，如图所示，当蜡烛放在a点时，此时光屏上能看到清晰_____（选填“缩小”“等大”或“放大”）的像，当把蜡烛从a点移动到c的过程中，像的大小逐渐_____（选填“变大”“变小”或“不变”），当蜡烛位于d点时，光屏上_____（选填“能”或“不能”）看到清晰的像。
19．实验室备有甲、乙、丙三个凸透镜，实验小组分别用这三个凸透镜探究凸透镜成像的规律，成像时，光屏到透镜的距离都为12 cm，已知甲、乙、丙三个透镜分别成缩小的实像、等大的实像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的由大到小依次是___________。
20．小锐在课外物理实践活动中，透过没有水的圆柱形塑料瓶看白纸上两个完全相同的字母，现象如图甲所示，往瓶中倒入适量的水，透过塑料瓶，看到其中一个字母发生了变化，如图乙所示，小锐分析：圆柱形塑料瓶装有水的部分具有______的特征，起到凸透镜的作用，根据凸透镜成像规律可以判定，看到的这个发生变化的字母是放大______（选填“实”或“虚”）像，请你仔细观察这个像，与凸透镜成像相比的不同之处是______（写出一点不同即可）。
三、解答题
21．如图所示，完成图中光路。
22．在下图中画出光线通过凸透镜后的光线。
23．在“探究凸透镜成像规律”的实验中。
（1）图甲中光屏上所成的像是倒立______（选填“放大”“等大”或“缩小”）的实像，生活中______（选填“照相机”“投影仪”或“放大镜”）利用这一原理制成的。
（2）如图乙，线段为凸透镜成像的物距倒数和像距倒数的关系，则凸透镜焦距为______。
（3）当光屏上呈现清晰的像时，不改变图甲中蜡烛的透镜位置：
①若将凸透镜换成焦距相同镜面较小的凸透镜，再次实验，光屏上所成的像与原来相比______（选填“变小”“变暗”或“变不完整”）了。
②若将凸透镜换成镜面大小相同、焦距稍小的凸透镜，再次实验，则需将屏______（选填“向左”或“向右”）移动才能成清晰的像，光屏上所成的像与原来的像比______（选填“变大”或“变小”）了。
（4）小科把“”发光物置于离凸透镜刻度处，移动光屏，在光屏上找到清晰的像，如图所示。小科看到光屏上像的形状和大小分别是（______）
A．、放大 B．、放大 C．、缩小 D．、缩小
答案
1．C 2．B 3．B 4．B 5．C 6．A 7．D 8．C 9．C 10．D
11．凸透镜 凹透镜 12．镜面 凸透镜 13．小于 正立 虚像
14．放大 投影仪（或幻灯机、电影放映机） 靠近
15．倒立、缩小 照相机 16．投影仪 左 17．C
18．缩小 变大 不能 19．f甲 f乙 f丙
20．中间厚边缘薄 实 横向颠倒纵向不颠倒（或横向放大，纵向不放大）
21． 22．
23．放大 投影仪 10 变暗 向左 变小 A
试卷第8页，总8页
