2021-2022学年人教版物理九年级滚动训练
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2 C．U2． 如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
3． 如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是
A．3 V 3 V B．1.5 V 3 V C．3 V 1.5 V D．6 V 3 V

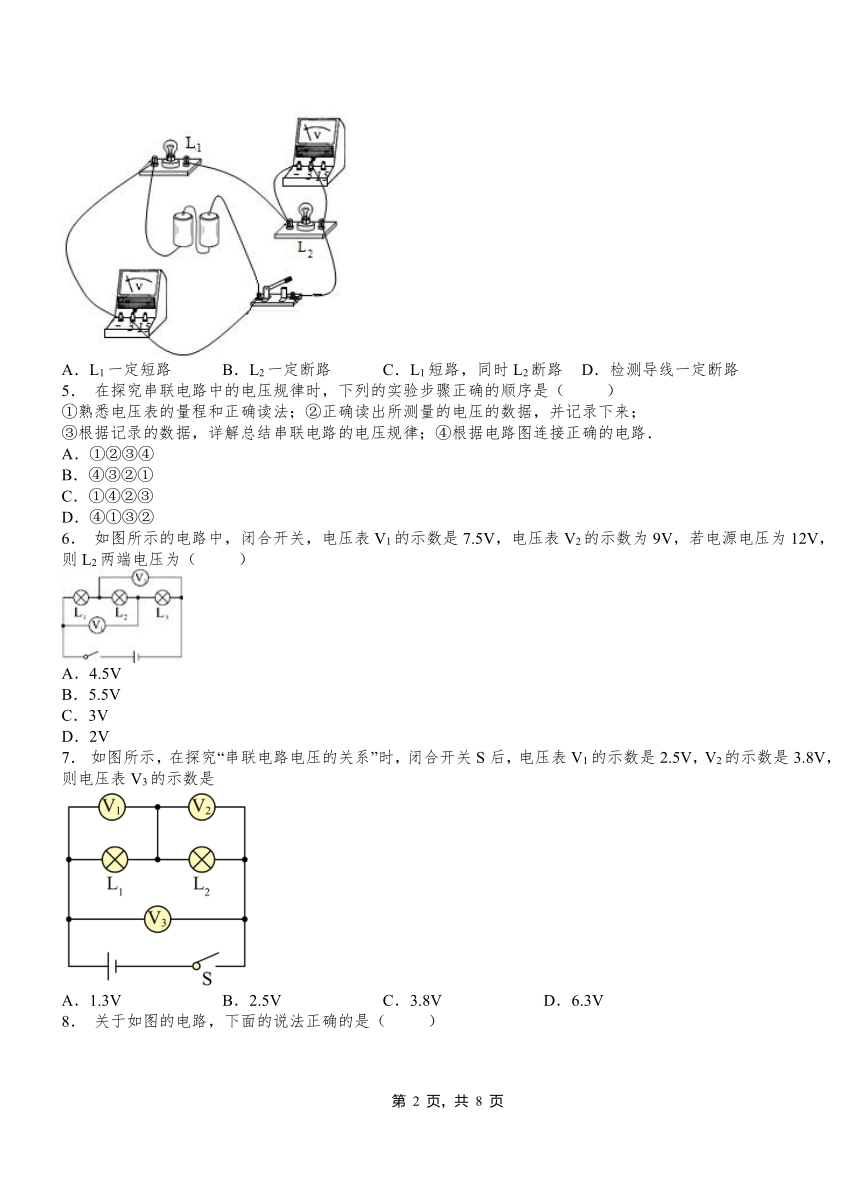

4． 在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
A．L1一定短路 B．L2一定断路 C．L1短路，同时L2断路 D．检测导线一定断路
5． 在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④
B．④③②①
C．①④②③
D．④①③②
6． 如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（ ）
A．4.5V
B．5.5V
C．3V
D．2V
7． 如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V

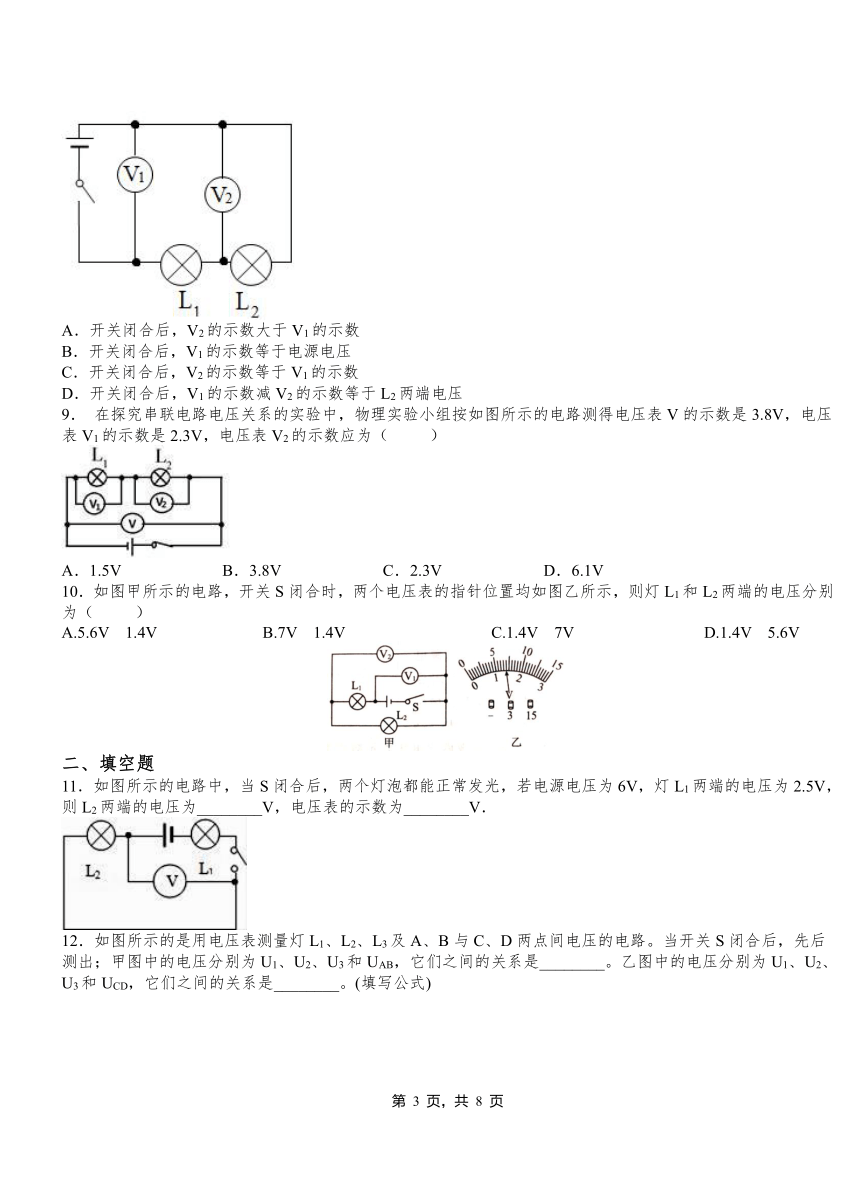

8． 关于如图的电路，下面的说法正确的是（ ）
A．开关闭合后，V2的示数大于V1的示数
B．开关闭合后，V1的示数等于电源电压
C．开关闭合后，V2的示数等于V1的示数
D．开关闭合后，V1的示数减V2的示数等于L2两端电压
9． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
10．如图甲所示的电路，开关S闭合时，两个电压表的指针位置均如图乙所示，则灯L1和L2两端的电压分别为（ ）
A.5.6V 1.4V B.7V 1.4V C.1.4V 7V D.1.4V 5.6V
二、填空题
11．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．

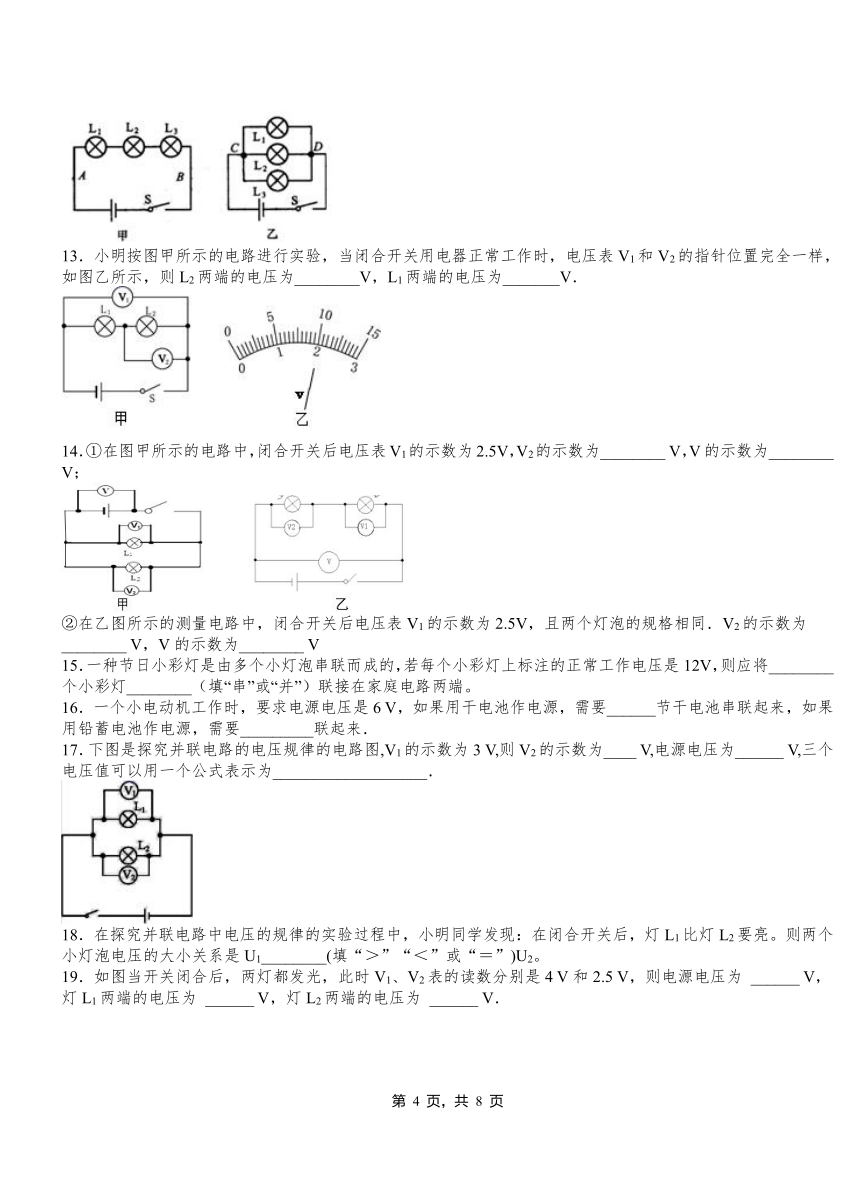

12．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
13．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
14．①在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________ V，V的示数为________ V；
②在乙图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同．V2的示数为________ V，V的示数为________ V
15．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
16．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
17．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
18．在探究并联电路中电压的规律的实验过程中，小明同学发现：在闭合开关后，灯L1比灯L2要亮。则两个小灯泡电压的大小关系是U1________(填“＞”“＜”或“＝”)U2。
19．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4 V和2.5 V，则电源电压为 ______ V，灯L1两端的电压为 ______ V，灯L2两端的电压为 ______ V．
20．若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
三、实验题
21．（2013广东湛江）小明同学对串联电路电压规律进行了探究．
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路；
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出A、C间的电压，得出结论．
【交流与评估】
（1）在拆接电路时，开关必须________．
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是________或________．
（3）小明用上面的方法能否测出L2两端的电压？________．为什么？
______________________________________________________________________________．
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中．小明详解实验数据得出结论：串联电路总电压等于各用电器两端的电压之和．此实验在设计方案上存在的不足之处是________________．改讲方法是：______________________________________________．
UAB/V UBC/V UAC/V
2.4 1.4 3.8
22．“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为使探究得出的结论具有普遍意义，L1、L2应该选择规格_____（相同/不同）的灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____；
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。你认为小聪的办法是_____（可/不）行，理由是_____。
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D D D C A D B A A
二、填空题
11．3.5 3.5
12． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
13．2 8
14．2.5 2.5 2.5 5
15．19 串
16．4 3
17．3 3 U=U1=U2
18．＝
19．4 1.5 2.5
20．12
三、实验题
21．（1）断开 （2）L1短路 L2断路 （3）不能 电压表正负接线柱接反了 （4）只做了一次实验 更换不同规格的灯泡重复该实验
22．不同 断开开关，换用小量程，重做实验 不 根据电路图详解可以看出，直接改接一端连线，会造成电压表正负接线柱接反了
