第十七章 第4节欧姆定律在串、并联电路中的应用练习2021-2022学年人教版物理九年级全一册（含答案）

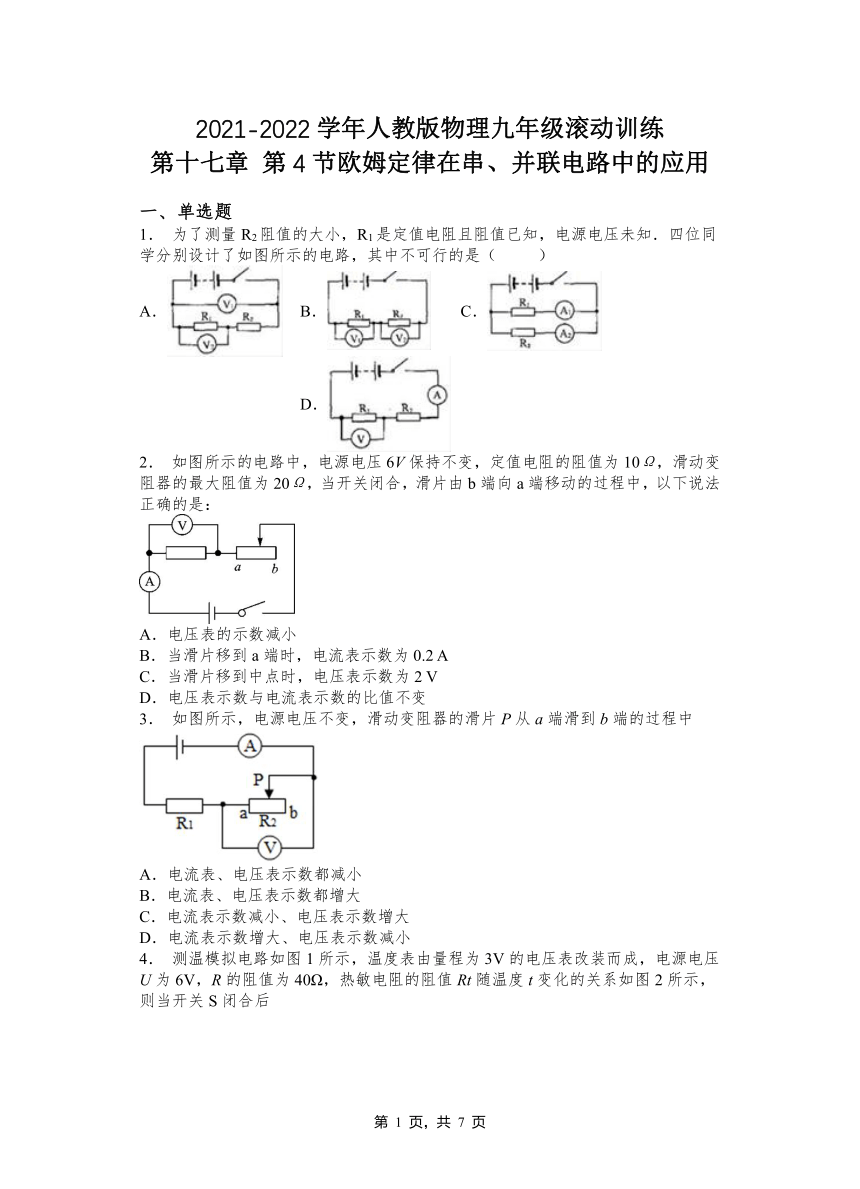

2021-2022学年人教版物理九年级滚动训练
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知．四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A． B． C． D．
2． 如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变
3． 如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小

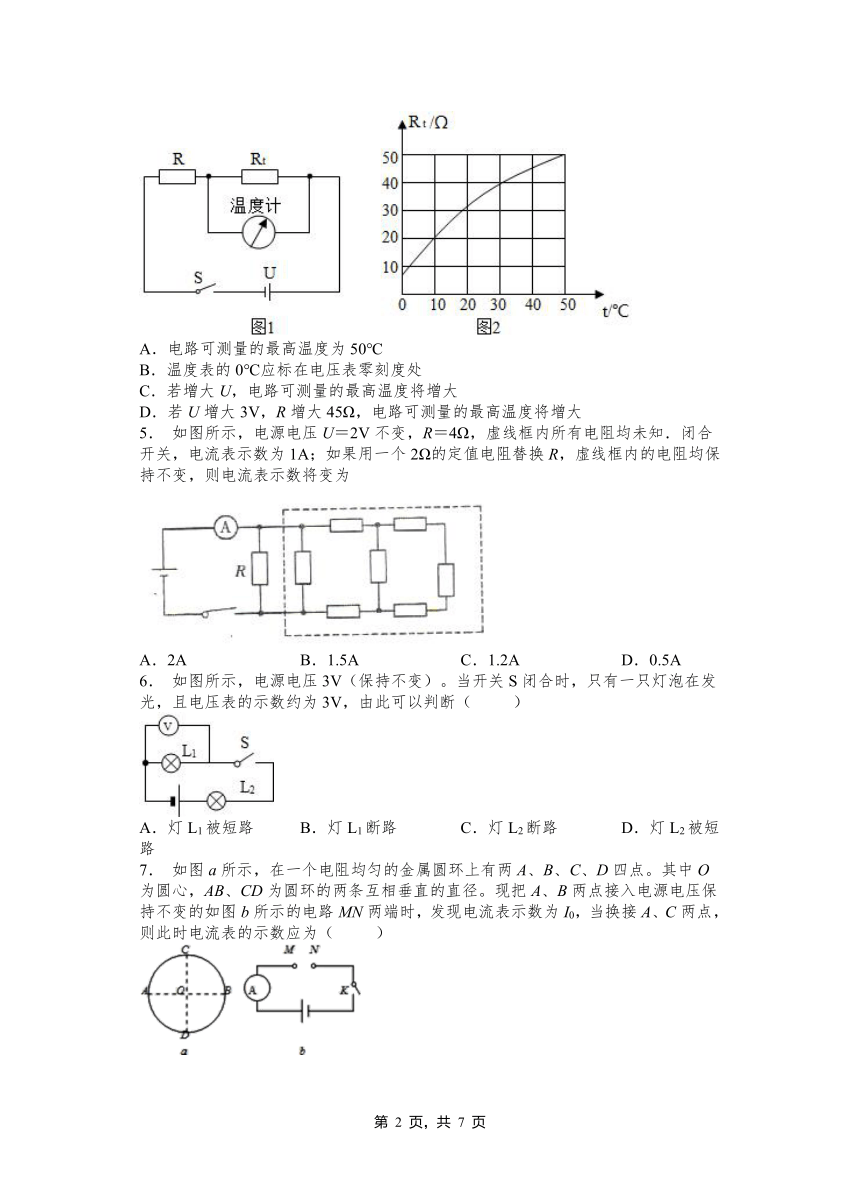

4． 测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
5． 如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知．闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2A B．1.5A C．1.2A D．0.5A
6． 如图所示，电源电压3V（保持不变）。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（ ）
A．灯L1被短路 B．灯L1断路 C．灯L2断路 D．灯L2被短路
7． 如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）

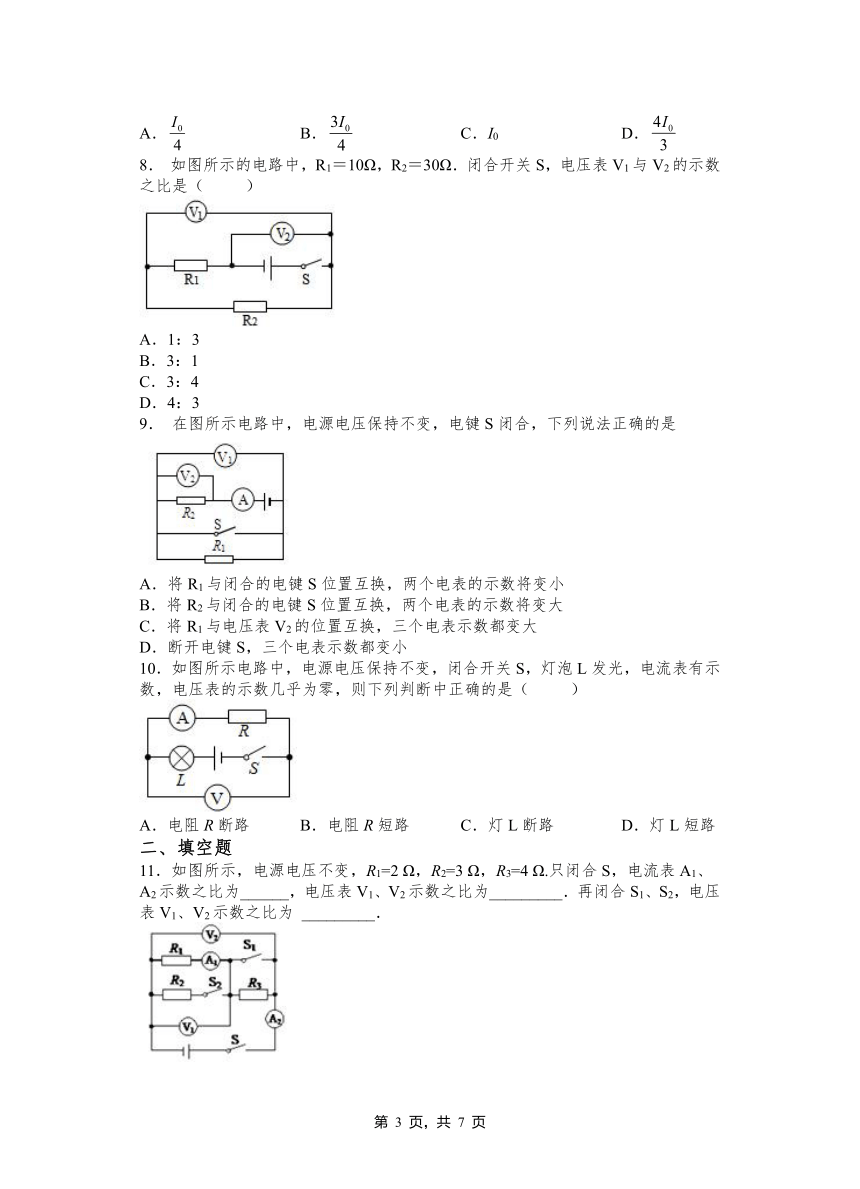

A． B． C．I0 D．
8． 如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（ ）
A．1：3
B．3：1
C．3：4
D．4：3
9． 在图所示电路中，电源电压保持不变，电键S闭合，下列说法正确的是
A．将R1与闭合的电键S位置互换，两个电表的示数将变小
B．将R2与闭合的电键S位置互换，两个电表的示数将变大
C．将R1与电压表V2的位置互换，三个电表示数都变大
D．断开电键S，三个电表示数都变小
10．如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（ ）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
二、填空题
11．如图所示，电源电压不变，R1=2 Ω，R2=3 Ω，R3=4 Ω.只闭合S，电流表A1、A2示数之比为______，电压表V1、V2示数之比为_________．再闭合S1、S2，电压表V1、V2示数之比为 _________．
12．在如图所示的电路中，灯泡L1和灯泡L2是________联连接的．当开关S断开时，电压表的示数将________，电流表的示数将______．(后两空均选填“变大”“不变”或“变小”)
13．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图像．则该滑动变阻器的最大电阻值是___________Ω，电源电压是___________V．
14．在图中，灯泡L1和灯泡L2是______联连接的．当电键K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将___________（选填“增大”、“不变”或“减小”）．
15．某段导体两端加9V电压时，通过导体的电流为0.3A，导体的电阻是_____，当导体两端电压为8V时，导体的电阻是_______．
16．在如图所示的电路中，将开关S闭合时，电流表示数_____，电压表示数_____（均选填“变大”、“变小”或“不变”）．
17．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
18．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动： 若滑片P向左移动： 若滑片P向右移动：
电流表示数______； 电流表示数______； 电流表示数______；
电压表示数______； 电压表示数______； 电压表示数______；
19．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
电流表A 示数________; 电压表V1示数________; 电压表V2示数________．
20．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
三、计算题
21．如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω.闭合开关S，电流表的示数为0.2 A，电压表的示数为2 V．求：
(1)电阻R2的阻值是多少？
(2)电源电压是多少？
22．如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3， 求：
(1)当S1、S2均断开，电流表和电压表的示数；
(2)当S1、S2均闭合时，电压表和电流表的示数。
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C D B D D C B B
二、填空题
11．1:1 1:3 1:1
12．并　　 不变 变小
13．50 12
14．并联 变小不变变小
15．30Ω 30Ω
16．变大 变大
17．15Ω
18．变小变小变小变大不变变小
19．变小 变小 变大
20．S1、S3；S2；S2；S1、S3；S2；短路．
三、计算题
21．(1) 10 Ω (2) 6 V
22．(1)，；(2)U，
