14.5 测量电压 同步练习 2021-2022年沪科版物理九年级上册（有答案）

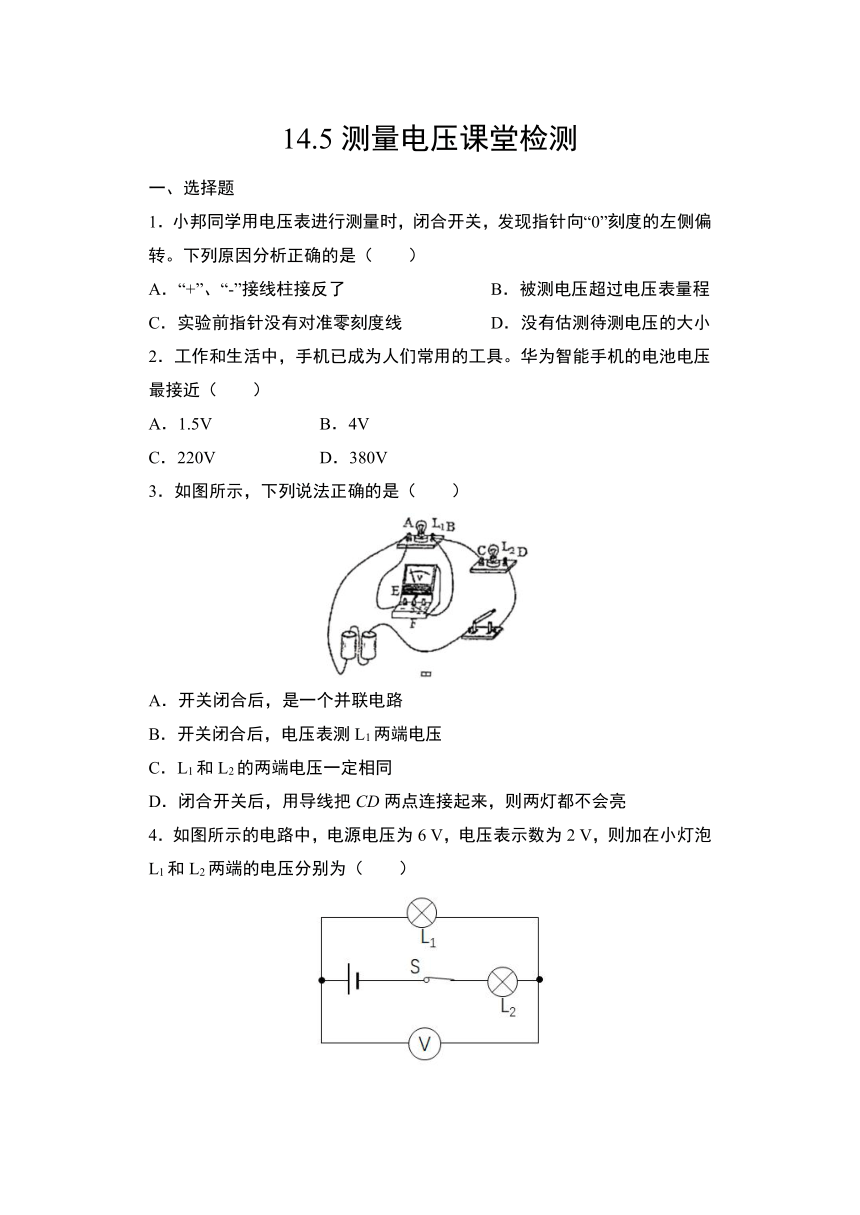

14.5测量电压课堂检测
一、选择题
1．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（　　）
A．“+”、“-”接线柱接反了 B．被测电压超过电压表量程
C．实验前指针没有对准零刻度线 D．没有估测待测电压的大小
2．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．1.5V B．4V
C．220V D．380V
3．如图所示，下列说法正确的是（　　）
A．开关闭合后，是一个并联电路
B．开关闭合后，电压表测L1两端电压
C．L1和L2的两端电压一定相同
D．闭合开关后，用导线把CD两点连接起来，则两灯都不会亮
4．如图所示的电路中，电源电压为6 V，电压表示数为2 V，则加在小灯泡L1和L2两端的电压分别为（　　）

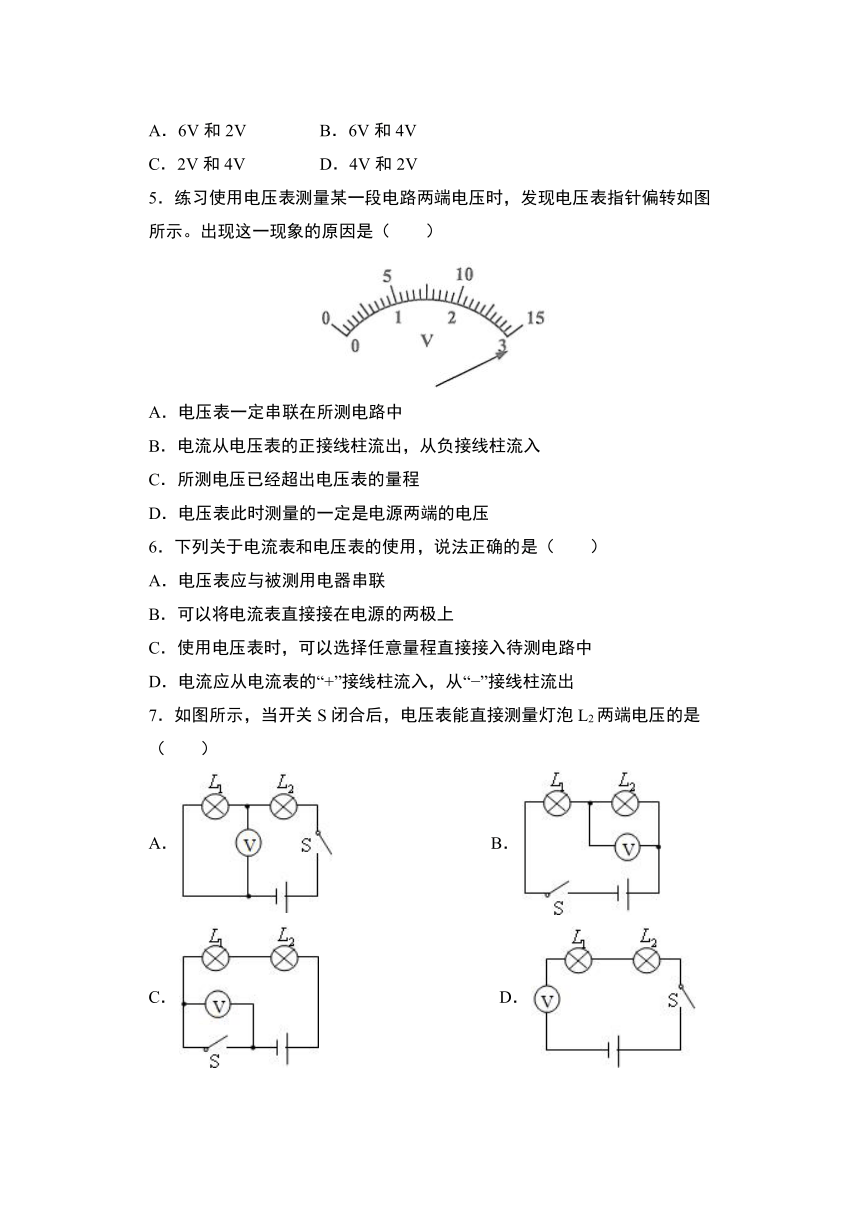

A．6V和2V B．6V和4V
C．2V和4V D．4V和2V
5．练习使用电压表测量某一段电路两端电压时，发现电压表指针偏转如图所示。出现这一现象的原因是（　　）
A．电压表一定串联在所测电路中
B．电流从电压表的正接线柱流出，从负接线柱流入
C．所测电压已经超出电压表的量程
D．电压表此时测量的一定是电源两端的电压
6．下列关于电流表和电压表的使用，说法正确的是（　　）
A．电压表应与被测用电器串联
B．可以将电流表直接接在电源的两极上
C．使用电压表时，可以选择任意量程直接接入待测电路中
D．电流应从电流表的“+”接线柱流入，从“ ”接线柱流出
7．如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（　　）
A． B．
C． D．

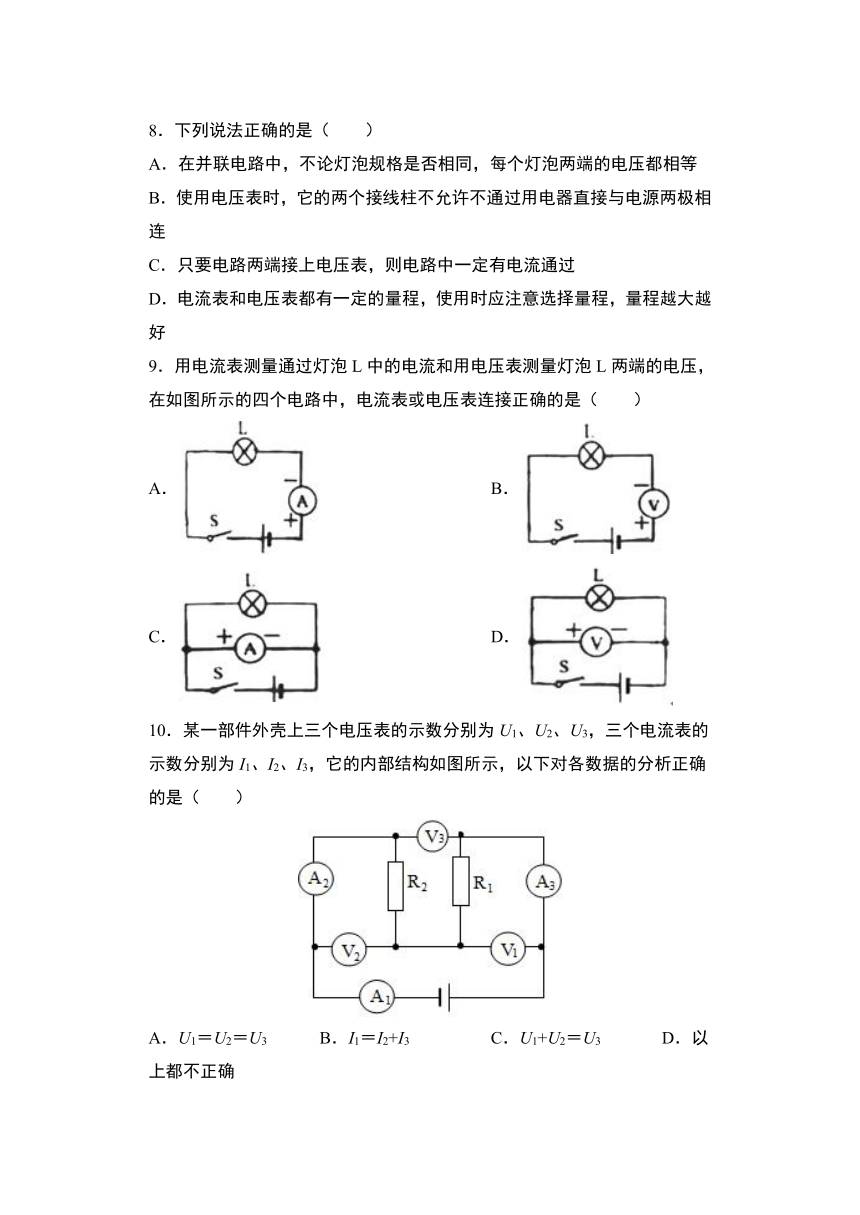

8．下列说法正确的是（　　）
A．在并联电路中，不论灯泡规格是否相同，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
9．用电流表测量通过灯泡L中的电流和用电压表测量灯泡L两端的电压，在如图所示的四个电路中，电流表或电压表连接正确的是（　　）
A． B．
C． D．
10．某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（　　）
A．U1＝U2＝U3 B．I1＝I2+I3 C．U1+U2＝U3 D．以上都不正确

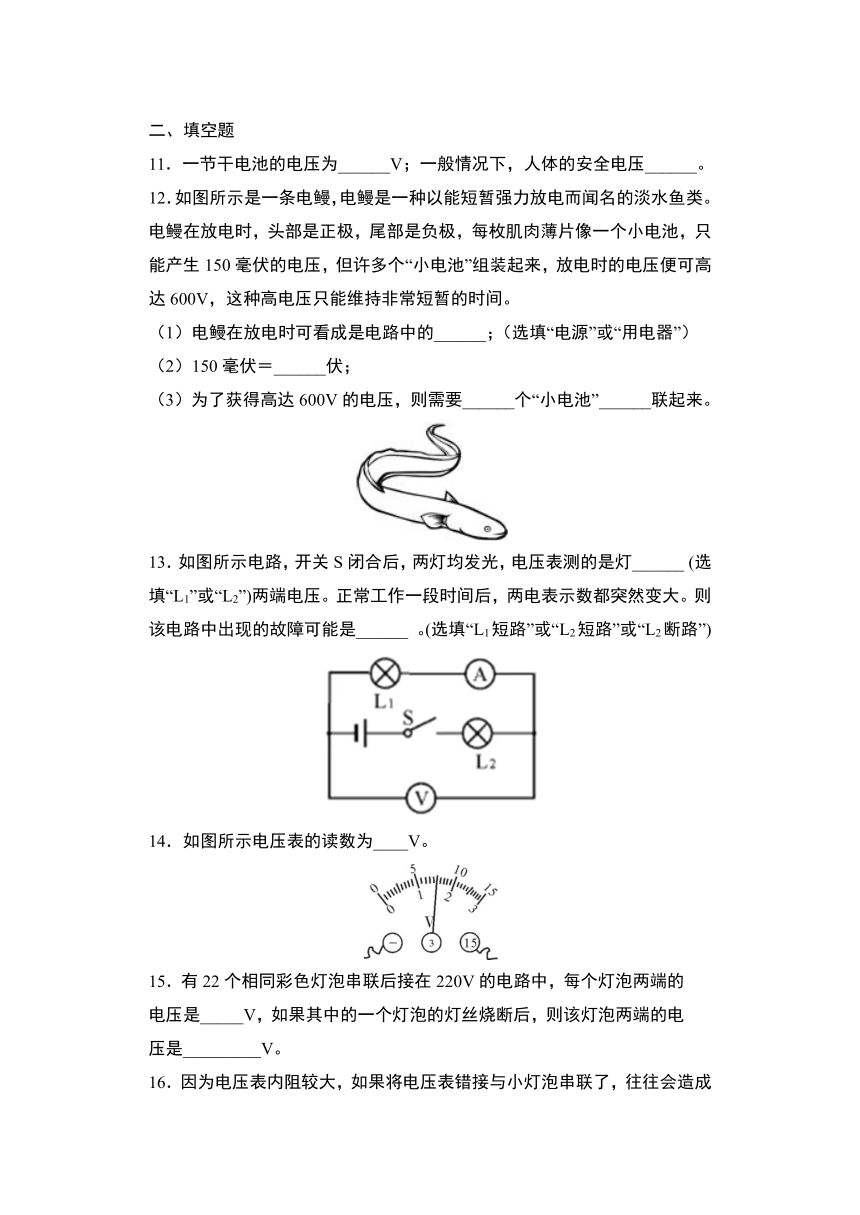

二、填空题
11．一节干电池的电压为______V；一般情况下，人体的安全电压______。
12．如图所示是一条电鳗，电鳗是一种以能短暂强力放电而闻名的淡水鱼类。电鳗在放电时，头部是正极，尾部是负极，每枚肌肉薄片像一个小电池，只能产生150毫伏的电压，但许多个“小电池”组装起来，放电时的电压便可高达600V，这种高电压只能维持非常短暂的时间。
（1）电鳗在放电时可看成是电路中的______；（选填“电源”或“用电器”）
（2）150毫伏＝______伏；
（3）为了获得高达600V的电压，则需要______个“小电池”______联起来。
13．如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯______ (选填“L1”或“L2”)两端电压。正常工作一段时间后，两电表示数都突然变大。则该电路中出现的故障可能是______ 。(选填“L1短路”或“L2短路”或“L2断路”)
14．如图所示电压表的读数为____V。
15．有22个相同彩色灯泡串联后接在220V的电路中，每个灯泡两端的电压是_____V，如果其中的一个灯泡的灯丝烧断后，则该灯泡两端的电压是_________V。
16．因为电压表内阻较大，如果将电压表错接与小灯泡串联了，往往会造成小灯泡______（填“开路”或“短路”）；小军同学用电压表测小灯泡L2两端电压时，使用量程是“0-3V”,但他读数时，却粗心读到了“0-15V”量程，故示数读为12V，此时小灯泡L2两端实际电压是______V。
17．如图所示，当开关S1、S2都闭合时，电压表示数为5V，电流表A1的示数为0.5A，电流表A2的示数为0.3A，则通过L1的电流为______A，电压表V的示数是______V。
18．如图所示，电源电压为8 V。当开关S闭合时，电压表示数为2 V，则L1两端电压是________V；当开关S断开时，电压表的示数是_________V。
19．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，则甲表为______（选填“电压或“电流表”），乙表为______。（选填“电压表”或“电流表”）
20．如图，电源电压保持不变，当S1闭合，S2断开时，电压表示数为4V；当S1断开，S2闭合时，电压表示数为6.2V。则此时灯L1和L2两端的电压分别是______V和______V。
三、解答题
21．在图中，要求L1、L2串联，用电流表测量电路中的电流（约0.4A），电压表测量灯泡L1两端的电压，开关控制整个电路，用笔画线表示导线将图中所缺的两根导线补全。
22．小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。根据电路图，用笔画线表示导线，把图乙中的实物连接起来。
23．为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压约为3V）、电压表、多个小灯泡、开关、导线若干。
(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压___________。
(2)连接电路时，电压表应选用的量程为___________V量程。实验中，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表的示数都相同，如图乙所示，其值为___________V。根据这组数据，该小组得出并联电路中电压的规律为：并联电路总电压与各用电器两端的电压___________。
(3)同学们在实验的过程中电压表出现了下列几种现象，请填写其可能的原因：闭合开关，指针不动，可能是___________；指针反偏，可能是___________。（均选填下列字母代号）
A．电压表的正、负接线柱接反了 B．电路中有断路
C．电压表的量程选大了 D．电压表的量程选小了
24．如图所示的电路来探究串联电路的电压特点。
(1)画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是______的。
(2)用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在下表中。分析实验数据，可得到串联电路的电压特点是______（用公式写出）。
(3)进行多次实验的主要目的是______（填“寻找普遍规律”或“减小实验误差”）。
实验次数 U1/V U2/V U/V
1 2.3 0.7 3.0
2 2.0 1.0 3.0
3 1.7 1.3 3.0
答案
1．A 2．B 3．B 4．C 5．C 6．D 7．B 8．A 9．D 10．C
11．1.5 不高于36V 12．电源 0.15 4000 串
13．L1 L2短路 14．7.5 15．10 220 16．开路 2.4
17．0.2 5 18．6 8 19．电流表 电压表 20．4 2.2
21．
22．
23． 0~3 2.6 相等 B A
24．断开 U=U1+U2 寻找普遍规律
试卷第8页，总8页
