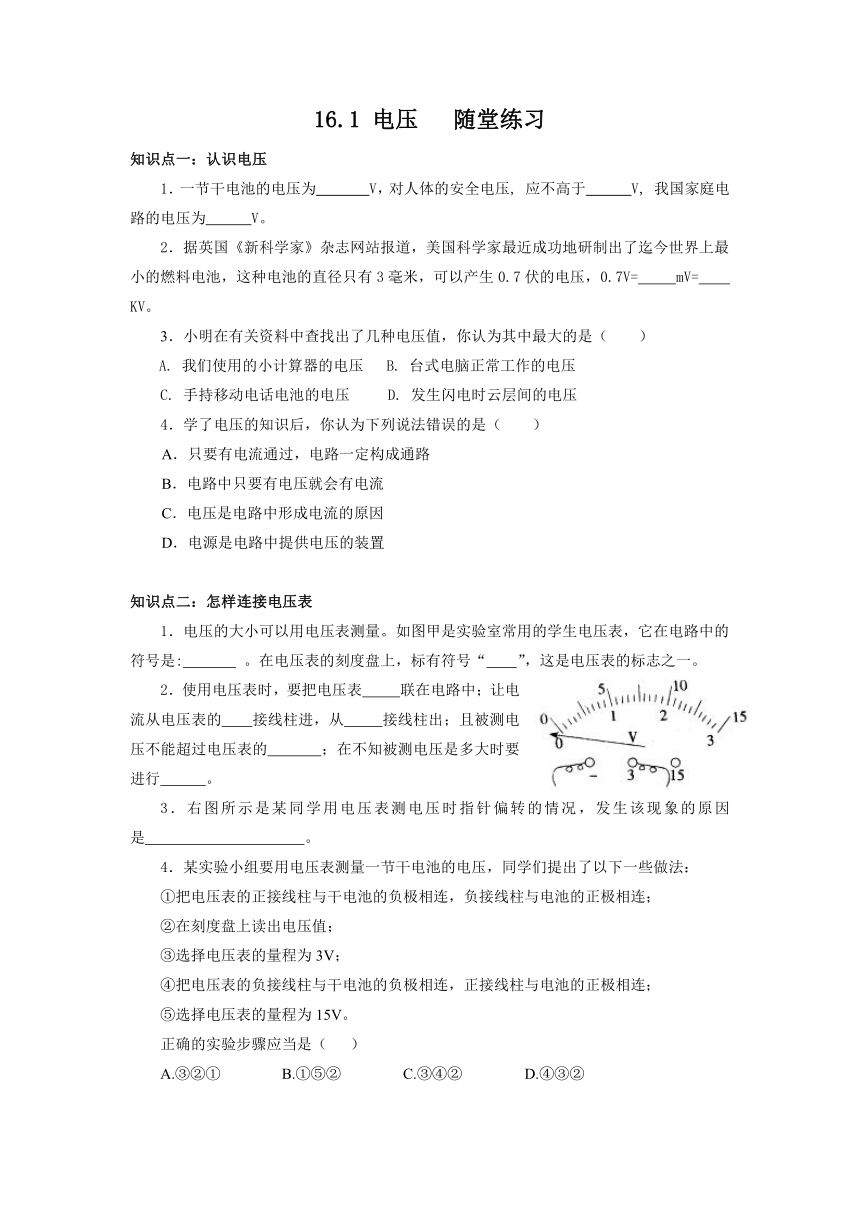

16.1 电压 随堂练习
知识点一：认识电压
1．一节干电池的电压为_______V，对人体的安全电压, 应不高于______V, 我国家庭电路的电压为 V。
2．据英国《新科学家》杂志网站报道，美国科学家最近成功地研制出了迄今世界上最小的燃料电池，这种电池的直径只有3毫米，可以产生0.7伏的电压，0.7V= mV= KV。
3．小明在有关资料中查找出了几种电压值，你认为其中最大的是（ ）
A. 我们使用的小计算器的电压 B. 台式电脑正常工作的电压
C. 手持移动电话电池的电压 D. 发生闪电时云层间的电压
4．学了电压的知识后，你认为下列说法错误的是（ ）
A．只要有电流通过，电路一定构成通路
B．电路中只要有电压就会有电流
C．电压是电路中形成电流的原因
D．电源是电路中提供电压的装置
知识点二：怎样连接电压表
1．电压的大小可以用电压表测量。如图甲是实验室常用的学生电压表，它在电路中的符号是: 。在电压表的刻度盘上，标有符号“ ”，这是电压表的标志之一。
2．使用电压表时，要把电压表 联在电路中；让电流从电压表的 接线柱进，从 接线柱出；且被测电压不能超过电压表的 ；在不知被测电压是多大时要进行 。
3．右图所示是某同学用电压表测电压时指针偏转的情况，发生该现象的原因是 。
4．某实验小组要用电压表测量一节干电池的电压，同学们提出了以下一些做法：
①把电压表的正接线柱与干电池的负极相连，负接线柱与电池的正极相连；
②在刻度盘上读出电压值；
③选择电压表的量程为3V；
④把电压表的负接线柱与干电池的负极相连，正接线柱与电池的正极相连；
⑤选择电压表的量程为15V。
正确的实验步骤应当是（ ）
A.③②① B.①⑤② C.③④② D.④③②
5．在图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
知识点三：电压表的读数
1．如图为某次测量中电压表的表盘示意图，如果电压表所选的是0~3V量程，则电压表的示数为 ，如果所接的是0~15V的量程，则电压表的示数为 。
2．张峰有一个标准的电压表，它有0～3 V和0～15 V两个量程。用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，则他的测量结果是 的，电源电压应该为 V，他出错的原因是 。
3．如图所示，该电表的示数是（ ）
A.4.00伏 B．0.90伏 C．4. 50安 D．0.90安
4．李明同学在用有3V和15V两个量程的电压表测灯泡电压时，电压表的“-”接线柱已接人电路，在用15V量程试触时，指针位置如图所示；则他下一步的实验操作应该是（ ）
A.直接接“15”接线柱，然后读数
B.直接接“3”接线柱，然后读数
C.断开开关，接“15”接线柱，闭合开关后读数
D.断开开关，接“3”接线柱，闭合开关后读数
参考答案：
知识点一：1.1.5；36；220
2.700；7×10-4；
3.D 4.B
知识点二：
1. V；V
2.并；正；负；量程；试触
3.电压表正负接线柱接反了
4.C 5.D
知识点三：
1.2.4；12
2.错误；2；看错电压表的量程
3.B
4.D
A B C D
