16.4 变阻器 巩固测试 2021-2022学年人教版物理九年级（有答案）

16.4 变阻器 巩固测试
填空题：
1．滑动变阻器铭牌上标有“10Ω 2A”字样，．将此滑动变阻器接入电路中，当滑片P分别位于下列情况时，确定滑动变阻器连入电路的电阻值RAB，如图所示。
（1）滑片P位于最左端时，RAB= 。
（2）滑片P位于中点时，RAB= 。
（3）滑片P位于最右端时，RAB= 。
2．通入电动机的电流越大，电动机转速越快。如图所示的电路中，闭合开关前，滑片应该位于 端，闭合开关后，要使电动机转速加快，滑片应该向 移动。
3．收音机的“音量Volume”址钮（如右图），能够控制声音的响度。它的实质是一个。它内部的电路结构如图所示，当接入电路中的接线柱为A、B时，顺时针转动时，电路中的电流 。
4．同学们在实验室用图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将_________。（填“变暗”、“不变”或“变亮”）
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向_________端移动。
（3）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是 。
5．一位同学设计了一个风力测定仪，如图3所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小。
二、选择题：
6．如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A、D B．B、C
C．A、B D．C、D

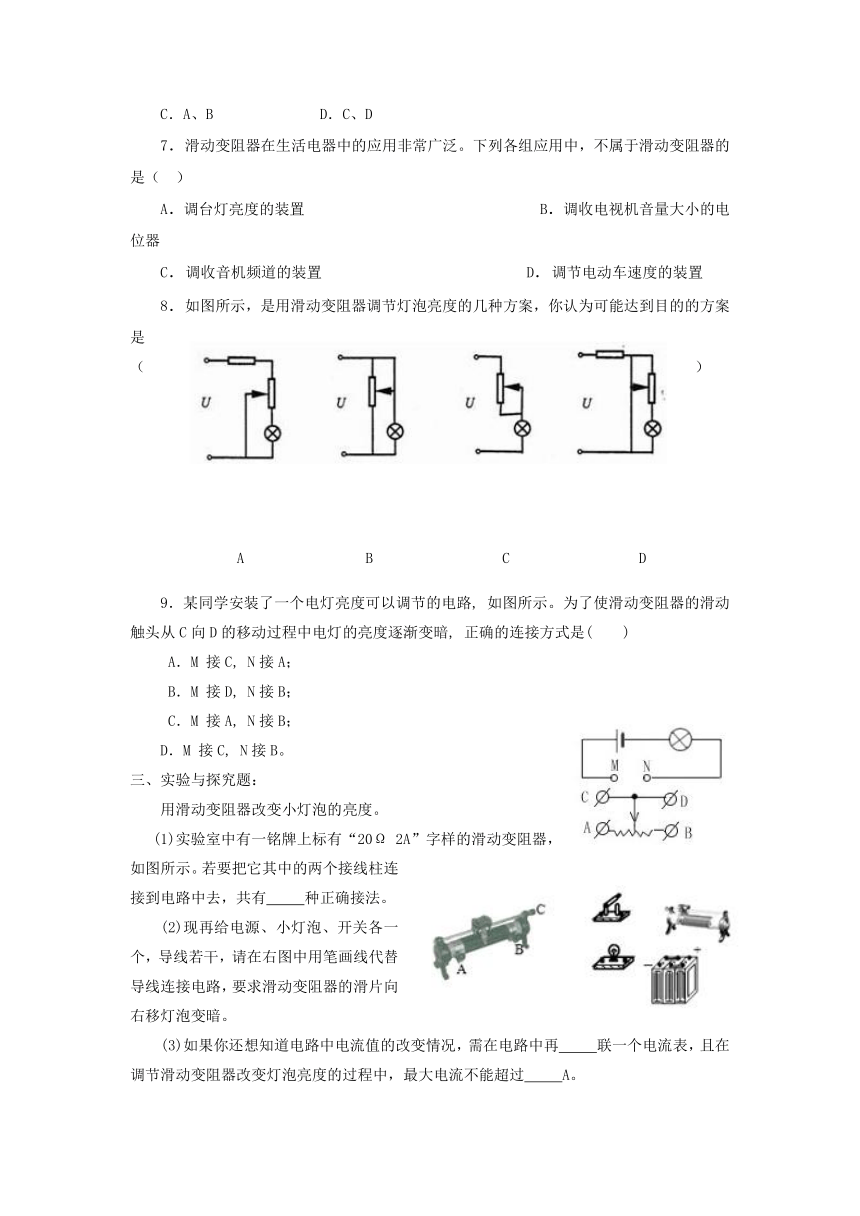

7．滑动变阻器在生活电器中的应用非常广泛。下列各组应用中，不属于滑动变阻器的是（ ）
A．调台灯亮度的装置 B．调收电视机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
8．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（　　）
9．某同学安装了一个电灯亮度可以调节的电路, 如图所示。为了使滑动变阻器的滑动触头从C向D的移动过程中电灯的亮度逐渐变暗, 正确的连接方式是(　 )
　 A．M 接C, N接A；
　 B．M 接D, N接B；
　 C．M 接A, N接B；
D．M 接C, N接B。
三、实验与探究题：
用滑动变阻器改变小灯泡的亮度。
(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图所示。若要把它其中的两个接线柱连接到电路中去，共有 种正确接法。
(2)现再给电源、小灯泡、开关各一个，导线若干，请在右图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
如果你还想知道电路中电流值的改变情况，需在电路中再 联一个电流表，且在调节滑动变阻器改变灯泡亮度的过程中，最大电流不能超过 A。
参考答案：
一、1.0Ω；5Ω；10Ω
提示：滑片的位置和下接线柱决定了连入电路中电阻的大小
（认识滑动变阻器）
右；左
提示：连接电路时，滑动变阻器的滑片应该位于最大阻值端；要使电动机的转速加快，就应该使滑动变阻器连入电路的电阻减小
（滑动变阻器的使用）
滑动变阻器；减小
提示：B所接的位置为滑片，AC为电阻，当接入电路中的接线柱为A、B时，顺时针转动时，电路中电阻在增大，电流会减小
（电位器）
（1）变暗 提示：滑片向A段移动时，连入电路的电阻变大，通过灯泡的电流会减小
D（或B）
滑动变阻器连入AB接线柱；滑动变阻器接入CD接线柱
提示：无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，说明电路中所连入的电阻较大，滑片不起调节作用，说明接法不正确
（滑动变阻器的使用及故障判断）
滑动变阻器；亮度
提示：据图可知，风力越大，滑动变阻器连入电路的阻值就越小，通过灯泡的电流就会较大，灯泡就会较亮
（生活中的滑动变阻器）
二、6.D 提示：滑片向右滑动时，电路中电阻变大，即连入电路中的电阻丝变长，所以连入C接线柱，上接线柱可连入AB
（滑动变阻器的接法）
C 提示：滑动变阻器的作用是改变电路中的电流或电压
（滑动变阻器的作用）
C 提示：滑动变阻器应该与被控制的电路串联，且灯泡不可以被短路
（滑动变阻器的调节作用）
9.A 提示：要灯泡变暗，电路中的电流必须减小，此时的电阻是要增大的。A项的接法可以使电阻增大，B项的接法使电阻减小，C项的接法电阻不会变化，D项的接法使电阻减小。
三、(1) 四 提示：滑动变阻器的接线柱要一上一下接入电路，共有四种正确接法
连线如图所示
串；2
提示：滑动变阻器要与被控制的用电器串联；电路中的最大电流不能超过滑动变阻器允许通过的最大电流
（用滑动变阻器调节灯泡的亮度）
