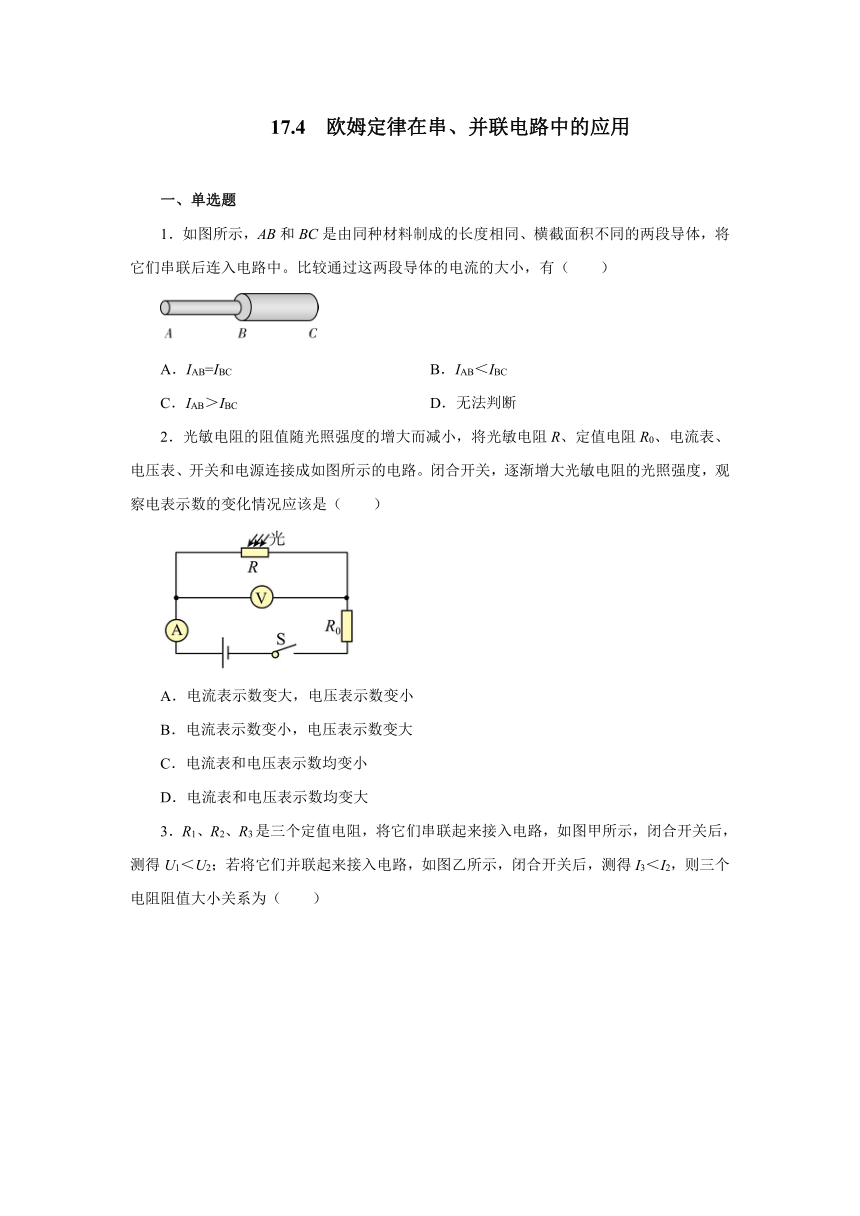

17.4 欧姆定律在串、并联电路中的应用
一、单选题
1．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过这两段导体的电流的大小，有（　　）
A．IAB=IBC B．IAB＜IBC
C．IAB＞IBC D．无法判断
2．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表和电压表示数均变小
D．电流表和电压表示数均变大

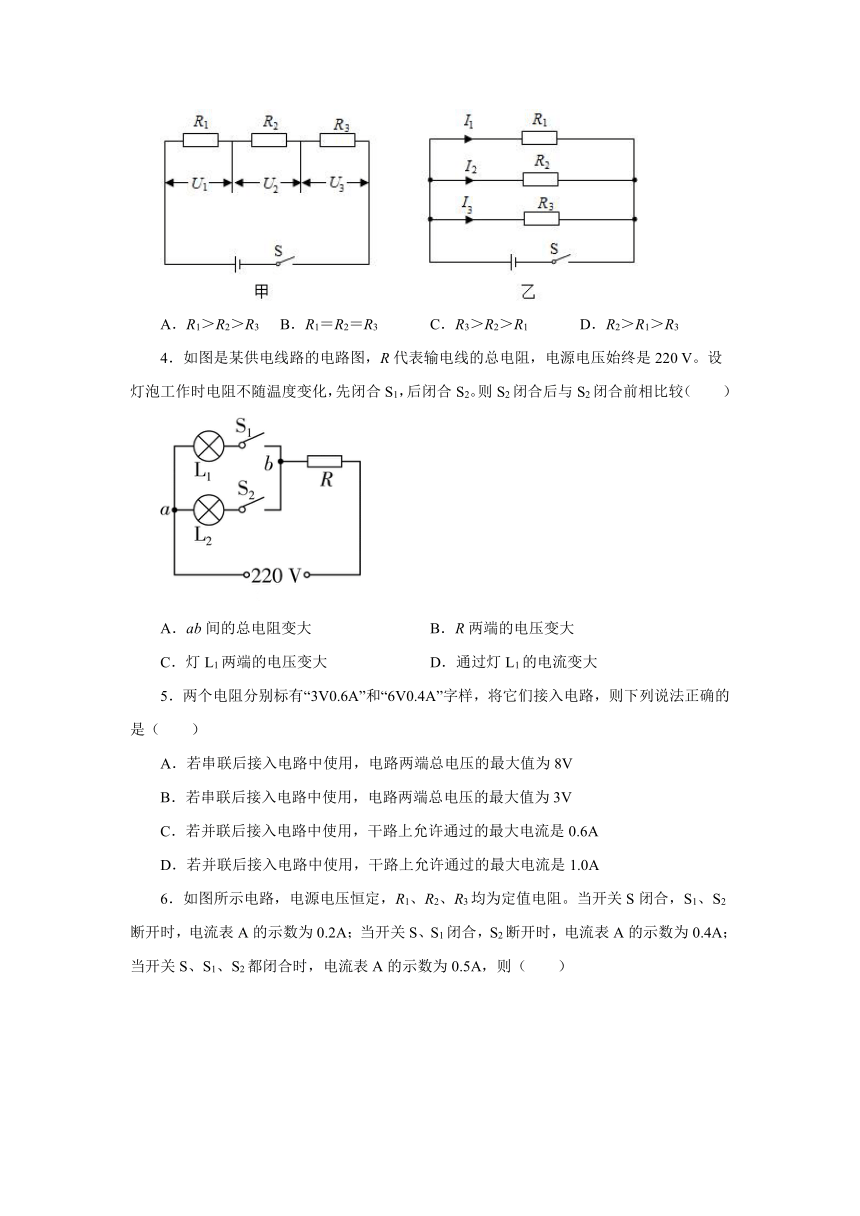

3．R1、R2、R3是三个定值电阻，将它们串联起来接入电路，如图甲所示，闭合开关后，测得U1＜U2；若将它们并联起来接入电路，如图乙所示，闭合开关后，测得I3＜I2，则三个电阻阻值大小关系为（　　）
A．R1＞R2＞R3 B．R1＝R2＝R3 C．R3＞R2＞R1 D．R2＞R1＞R3
4．如图是某供电线路的电路图，R代表输电线的总电阻，电源电压始终是220 V。设灯泡工作时电阻不随温度变化，先闭合S1，后闭合S2。则S2闭合后与S2闭合前相比较（　　）
A．ab间的总电阻变大 B．R两端的电压变大
C．灯L1两端的电压变大 D．通过灯L1的电流变大
5．两个电阻分别标有“3V0.6A”和“6V0.4A”字样，将它们接入电路，则下列说法正确的是（　　）
A．若串联后接入电路中使用，电路两端总电压的最大值为8V
B．若串联后接入电路中使用，电路两端总电压的最大值为3V
C．若并联后接入电路中使用，干路上允许通过的最大电流是0.6A
D．若并联后接入电路中使用，干路上允许通过的最大电流是1.0A

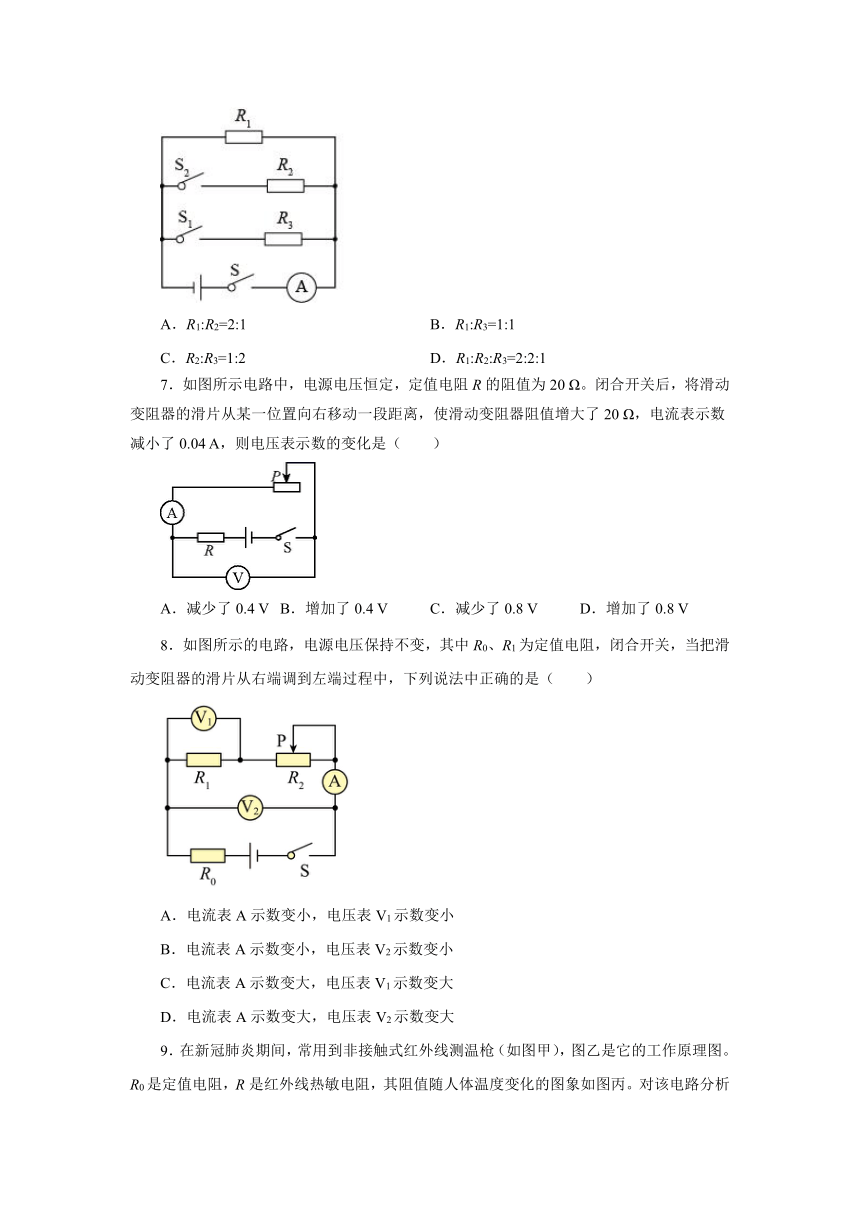

6．如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（　　）
A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
7．如图所示电路中，电源电压恒定，定值电阻R的阻值为20 Ω。闭合开关后，将滑动变阻器的滑片从某一位置向右移动一段距离，使滑动变阻器阻值增大了20 Ω，电流表示数减小了0.04 A，则电压表示数的变化是（　　）
A．减少了0.4 V B．增加了0.4 V C．减少了0.8 V D．增加了0.8 V
8．如图所示的电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（　　）
A．电流表A示数变小，电压表V1示数变小
B．电流表A示数变小，电压表V2示数变小
C．电流表A示数变大，电压表V1示数变大
D．电流表A示数变大，电压表V2示数变大
9．在新冠肺炎期间，常用到非接触式红外线测温枪（如图甲），图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）
A．图乙中的显示仪是由电流表改装而成的
B．体温越高，R的阻值越大
C．体温越高，显示仪的示数越小
D．体温越高，显示仪的示数越大
二、填空题
10．某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将______，电压表的示数将______。（选填“变大”、“变小”或“不变”）
11．如图所示电路，电源电压不变，调节滑动变阻器，使电压表示数从6V变化到2V，同时观察电流表示数由0.6A变为1A时，定值电阻R0＝_____Ω，电源电压U＝_____V。
12．如图中电源电压3V恒定不变，电阻，，总电阻为___________Ω，则闭合开关S后，电压表示数为___________V。
13．如图所示，变阻器的电阻线______部分接入电路中（填AP或PB），当滑片P向右移动时，电流表的示数将______，灯泡的亮度将______。
14．将R1=10Ω，R2=40Ω的两个定值电阻并联使用，其等效电阻为______Ω。将电阻并联使用，其实质是改变了导体的______（选填“温度”“长度”或“横截面积”）。
15．两个电阻，分别标有“3V，0.5A”和”6V，0.3A”字样。将它们串联后接入电路中使用，电路中电流不能超过______A，两端允许加的最大电压是______V；它们并联后接入电路使用，电路两端的允许加的最大电压是______V，电路中的最大电流是______A。
16．如图是物理兴趣小组设计的测量身高的电路图，身高仪由 ______ （选填“电压表”或“电流表”）改装而成，身高越高，电路中的电流将 ______ （选填“越大”“越小”或“不变”）。
三、计算题
17．在如图（a）所示的电路中，灯泡L1的电阻5Ω，闭合开关S后，电流表A1的示数是2.2A，电流表A2的示数为1A，通过灯泡L3的电流如图（b）所示。求：
(1)通过灯泡L2电流；
(2)电源电压；
(3)灯泡L3的电阻（结果保留一位小数）。
18．如图所示，，，，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求：
(1)电源电压多大？
(2)当S1和S2都断开时，电流表的读数多大？两端的电压是多少？
(3)当S1和S2都闭合时，电流表的读数是多大？
参考答案
1．A
2．A
3．C
4．B
5．A
6．B
7．D
8．C
9．D
10．变小 变大
11．10 12
12．15 2
13．AP 变小 变暗
14．8 横截面积
15．0.3 7.8 3 0.65
16．电压表 不变
17．(1)0.44A；(2)6V；(3)10.7Ω
18．(1)9V；(2)0.225A，2.25V；(3)0.75A
