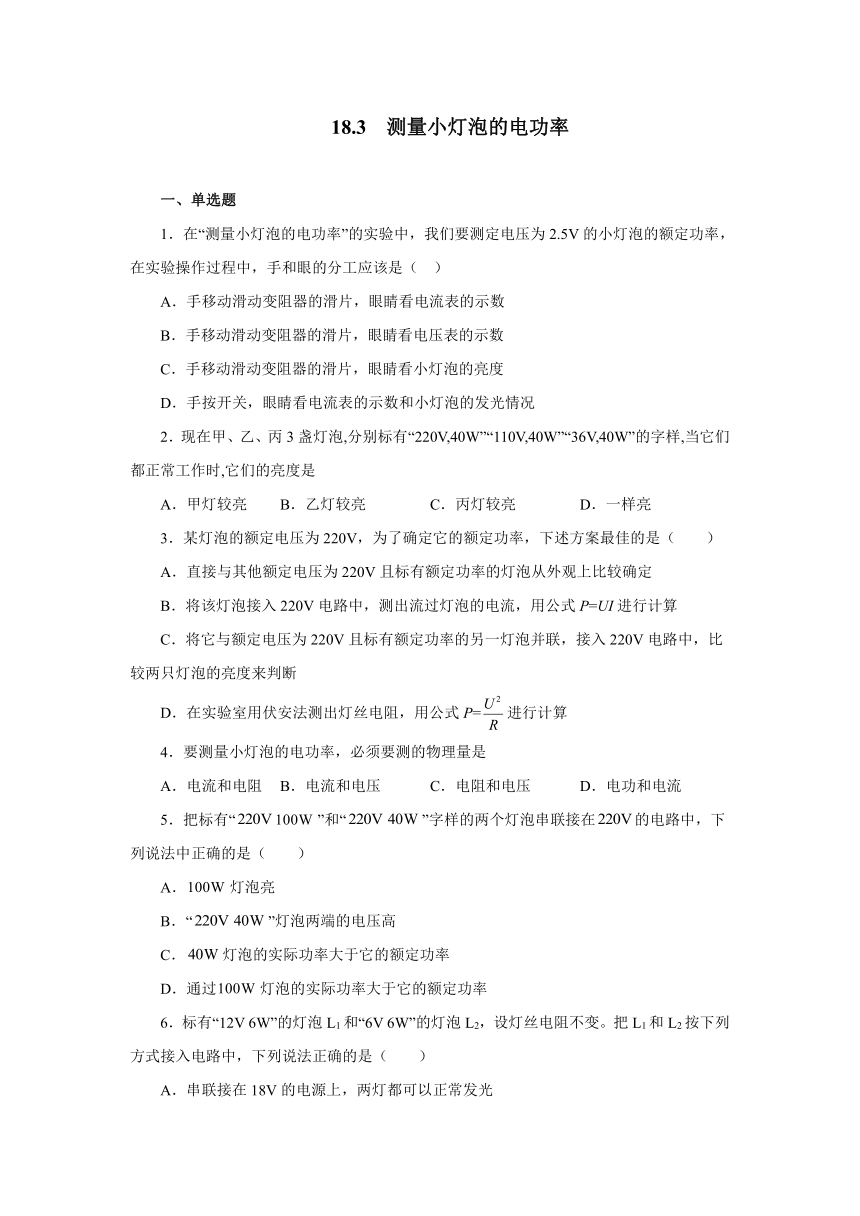

18.3 测量小灯泡的电功率
一、单选题
1．在“测量小灯泡的电功率”的实验中，我们要测定电压为2.5V的小灯泡的额定功率，在实验操作过程中，手和眼的分工应该是（ ）
A．手移动滑动变阻器的滑片，眼睛看电流表的示数
B．手移动滑动变阻器的滑片，眼睛看电压表的示数
C．手移动滑动变阻器的滑片，眼睛看小灯泡的亮度
D．手按开关，眼睛看电流表的示数和小灯泡的发光情况
2．现在甲、乙、丙3盏灯泡,分别标有“220V,40W”“110V,40W”“36V,40W”的字样,当它们都正常工作时,它们的亮度是
A．甲灯较亮 B．乙灯较亮 C．丙灯较亮 D．一样亮
3．某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（　　）
A．直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定
B．将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算
C．将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断
D．在实验室用伏安法测出灯丝电阻，用公式P=进行计算
4．要测量小灯泡的电功率，必须要测的物理量是
A．电流和电阻 B．电流和电压 C．电阻和电压 D．电功和电流
5．把标有“”和“”字样的两个灯泡串联接在的电路中，下列说法中正确的是（ ）
A．灯泡亮
B．“”灯泡两端的电压高
C．灯泡的实际功率大于它的额定功率
D．通过灯泡的实际功率大于它的额定功率
6．标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2，设灯丝电阻不变。把L1和L2按下列方式接入电路中，下列说法正确的是（　　）
A．串联接在18V的电源上，两灯都可以正常发光
B．串联接在15V的电源上，L2灯正常发光
C．并联接在电路中，干路允许的最大电流为1.5A
D．并联接在6V的电源上，L1与L2的电功率之比为1︰4
7．伏安法测电阻实验中，闭合开关，小明发现电流表有示数，但示数较小，小灯泡不亮，接下来小明应进行的操作是（　　）
A．检查电路是否有故障
B．更换电压表为小量程
C．减小滑动变阻器接入电路中的电阻
D．更换小灯泡的规格
8．现将“PZ220-100”“PZ110-100”“PZ36-100”3盏灯并联接在36V的电路中，比较它们的亮度，则（ ）
A．“PZ220-100”最亮 B．“PZ110-100”最亮
C．“PZ36-100”最亮 D．3盏灯一样亮
二、填空题
9．在“用电流表测电流”的实验中，必须使电流从电流表的_____接线柱流入（选填“+”或“﹣”），所测电流不得超过它的_____，在连接电路的过程中，电键应处于_____状态．“测小灯泡电功率”的实验原理是：_____．
10．小灯泡上标有“3V 9W”字样，将它接在3V的电源上使用，则灯泡的电阻是_______Ω，如若接在4V的电源上此时灯泡的电功率_________9W（填“大于”、“等于”、“小于”）。
11．用如图电路测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V．连接电路时，开关应处于_______状态；闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是小灯泡_________
12．对于伏安法“研究小灯泡的电功率”和“研究小灯泡电阻”两个实验中所用的电路图虽然相同但实验原理不同，前者是___________；后者是___________。

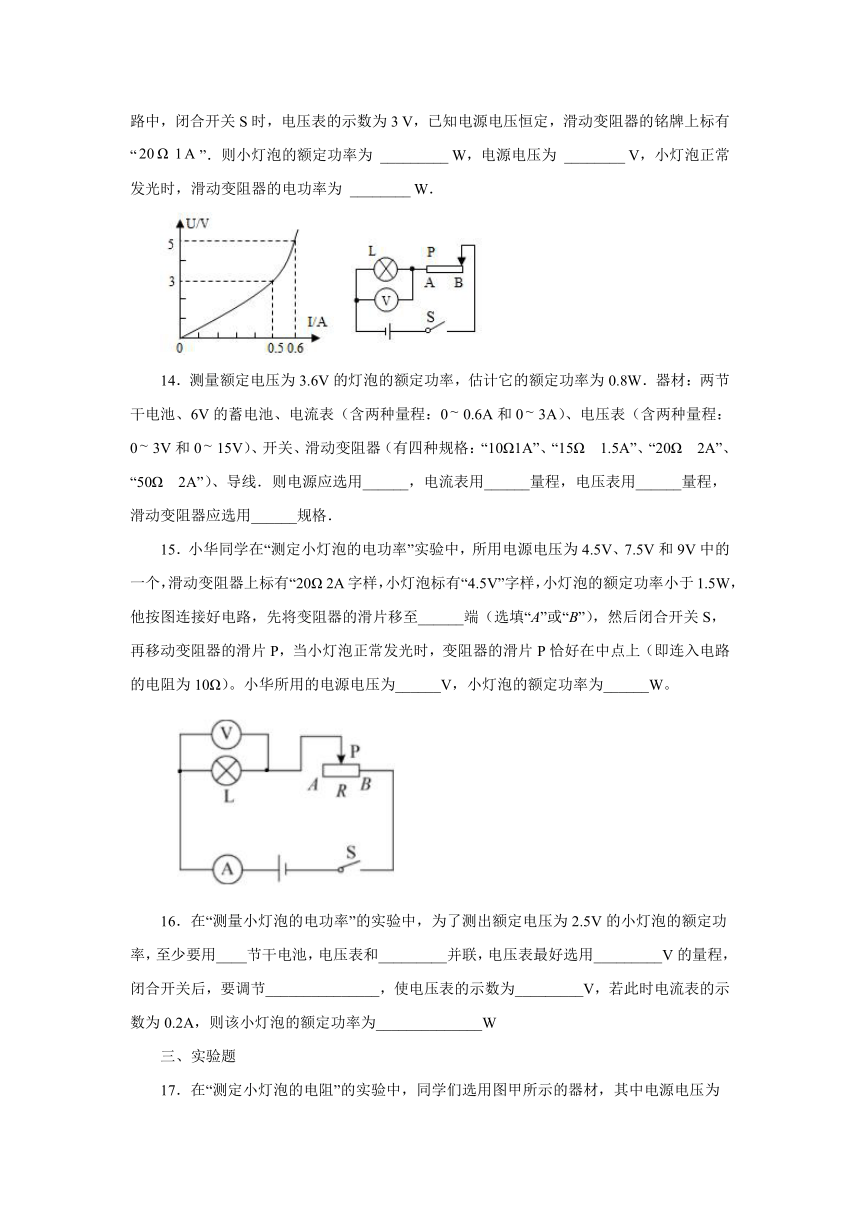

13．如图是小灯泡L的图象，其额定电压为5 V．现把小灯泡接入如图所示的电路中，闭合开关S时，电压表的示数为3 V，已知电源电压恒定，滑动变阻器的铭牌上标有“”．则小灯泡的额定功率为 _________ W，电源电压为 ________ V，小灯泡正常发光时，滑动变阻器的电功率为 ________ W．
14．测量额定电压为3.6V的灯泡的额定功率，估计它的额定功率为0.8W．器材：两节干电池、6V的蓄电池、电流表（含两种量程：00.6A和03A）、电压表（含两种量程：03V和015V）、开关、滑动变阻器（有四种规格：“10Ω1A”、“15Ω 1.5A”、“20Ω 2A”、“50Ω 2A”）、导线．则电源应选用______，电流表用______量程，电压表用______量程，滑动变阻器应选用______规格．
15．小华同学在“测定小灯泡的电功率”实验中，所用电源电压为4.5V、7.5V和9V中的一个，滑动变阻器上标有“20Ω 2A字样，小灯泡标有“4.5V”字样，小灯泡的额定功率小于1.5W，他按图连接好电路，先将变阻器的滑片移至______端（选填“A”或“B”），然后闭合开关S，再移动变阻器的滑片P，当小灯泡正常发光时，变阻器的滑片P恰好在中点上（即连入电路的电阻为10Ω）。小华所用的电源电压为______V，小灯泡的额定功率为______W。
16．在“测量小灯泡的电功率”的实验中，为了测出额定电压为2.5V的小灯泡的额定功率，至少要用____节干电池，电压表和_________并联，电压表最好选用_________V的量程，闭合开关后，要调节_______________，使电压表的示数为_________V，若此时电流表的示数为0.2A，则该小灯泡的额定功率为______________W
三、实验题

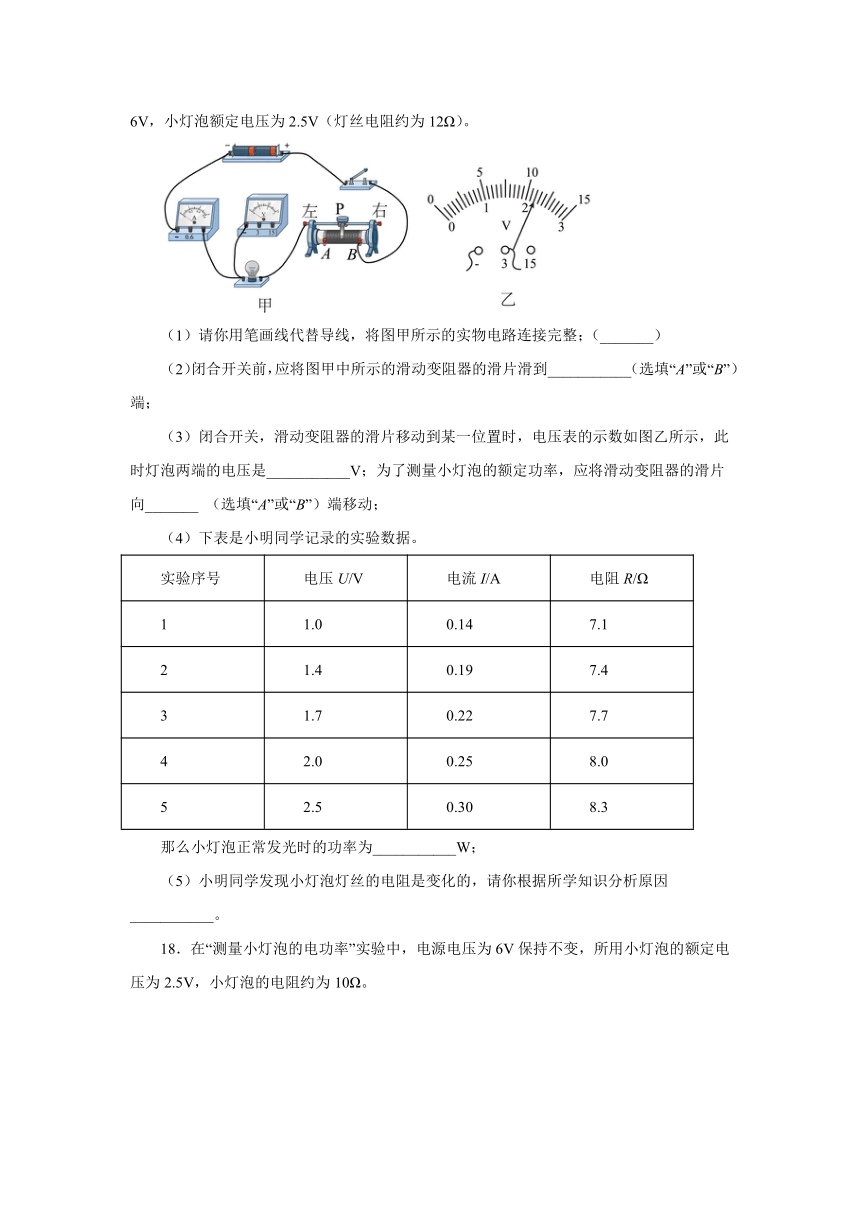

17．在“测定小灯泡的电阻”的实验中，同学们选用图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2.5V（灯丝电阻约为12Ω）。
（1）请你用笔画线代替导线，将图甲所示的实物电路连接完整；（_______）
（2）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到___________（选填“A”或“B”）端；
（3）闭合开关，滑动变阻器的滑片移动到某一位置时，电压表的示数如图乙所示，此时灯泡两端的电压是___________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_______ （选填“A”或“B”）端移动；
（4）下表是小明同学记录的实验数据。
实验序号 电压U/V 电流I/A 电阻R/Ω
1 1.0 0.14 7.1
2 1.4 0.19 7.4
3 1.7 0.22 7.7
4 2.0 0.25 8.0
5 2.5 0.30 8.3
那么小灯泡正常发光时的功率为___________W；
（5）小明同学发现小灯泡灯丝的电阻是变化的，请你根据所学知识分析原因___________。
18．在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
（1）用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮；（_______）
（2）闭合开关S前，应将滑动变阻器的滑片P移到最 ___________端（选填“左”或“右”）；
（3）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是 ___________（选填序号）
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（4）故障排除后，移动变阻器的滑片当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是 ___________W；
（5）根据测出的数据，画出了小灯泡的电流与电压变化的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是 ___________；
（6）若将小灯泡换成定值电阻，该电路还可以进行的实验有 ___________（请写出一个即可）。
参考答案
1．B
2．D
3．B
4．B
5．B
6．D
7．C
8．C
9．＋ 量程 断开 P=UI
10．1 大于
11．断开 断路
12． 欧姆定律
13．3W 13V 4.8W
14．6V的蓄电池 00.6A 015V “15Ω1.5A”
15．A 7.5 1.35
16．2 小灯泡 0 3 滑动变阻器 2.5 0.5
17． A 2.2 B 0.75 灯泡两端电压升高，灯泡变亮，灯丝温度升高，导致电阻增大
18． 左 C 0.6 小灯泡的电阻受温度的影响 伏安法测量电阻
