第5章 第3节凸透镜成像的规律 同步练习 2021-2022学年人教版八年级上册物理（有答案）

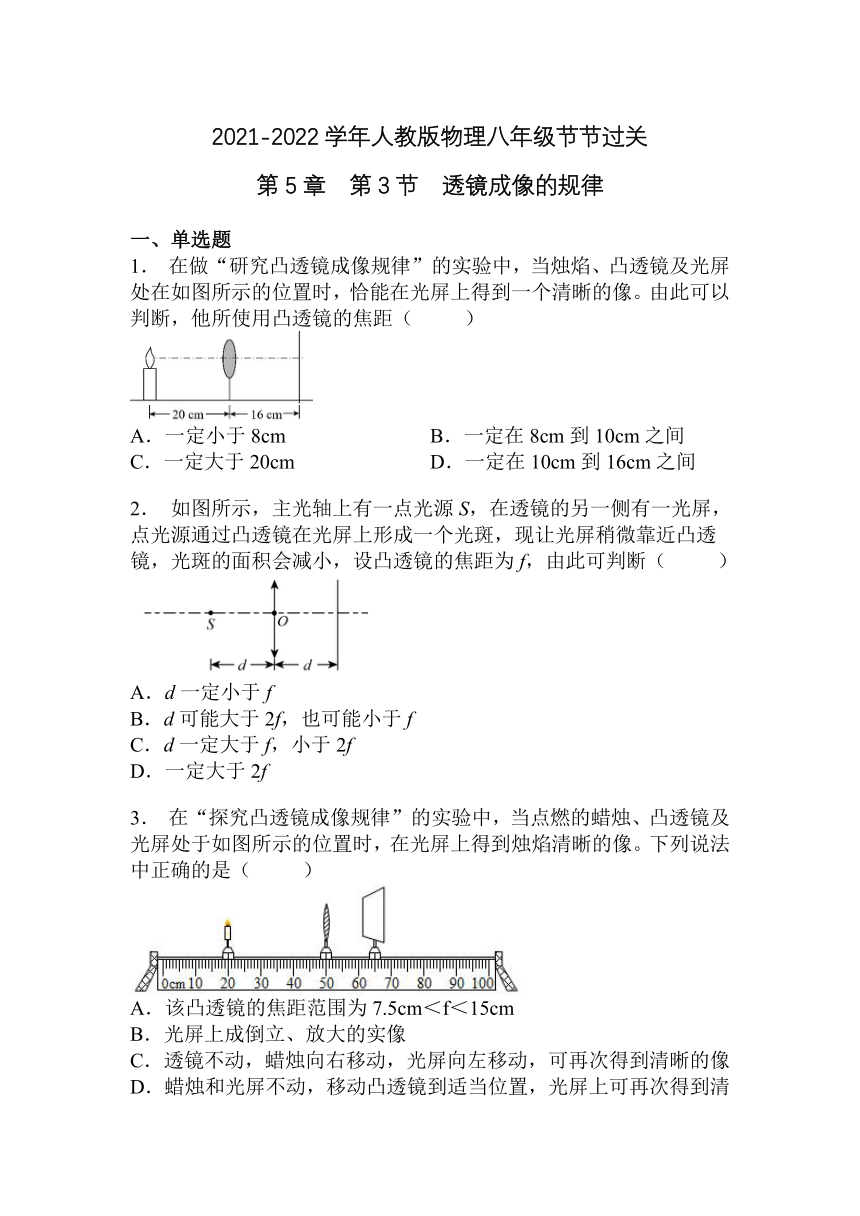

2021-2022学年人教版物理八年级节节过关
第5章 第3节 透镜成像的规律
一、单选题
1． 在做“研究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。由此可以判断，他所使用凸透镜的焦距（ ）
A．一定小于8cm B．一定在8cm到10cm之间
C．一定大于20cm D．一定在10cm到16cm之间
2． 如图所示，主光轴上有一点光源S，在透镜的另一侧有一光屏，点光源通过凸透镜在光屏上形成一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（ ）
A．d一定小于f
B．d可能大于2f，也可能小于f
C．d一定大于f，小于2f
D．一定大于2f
3． 在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像

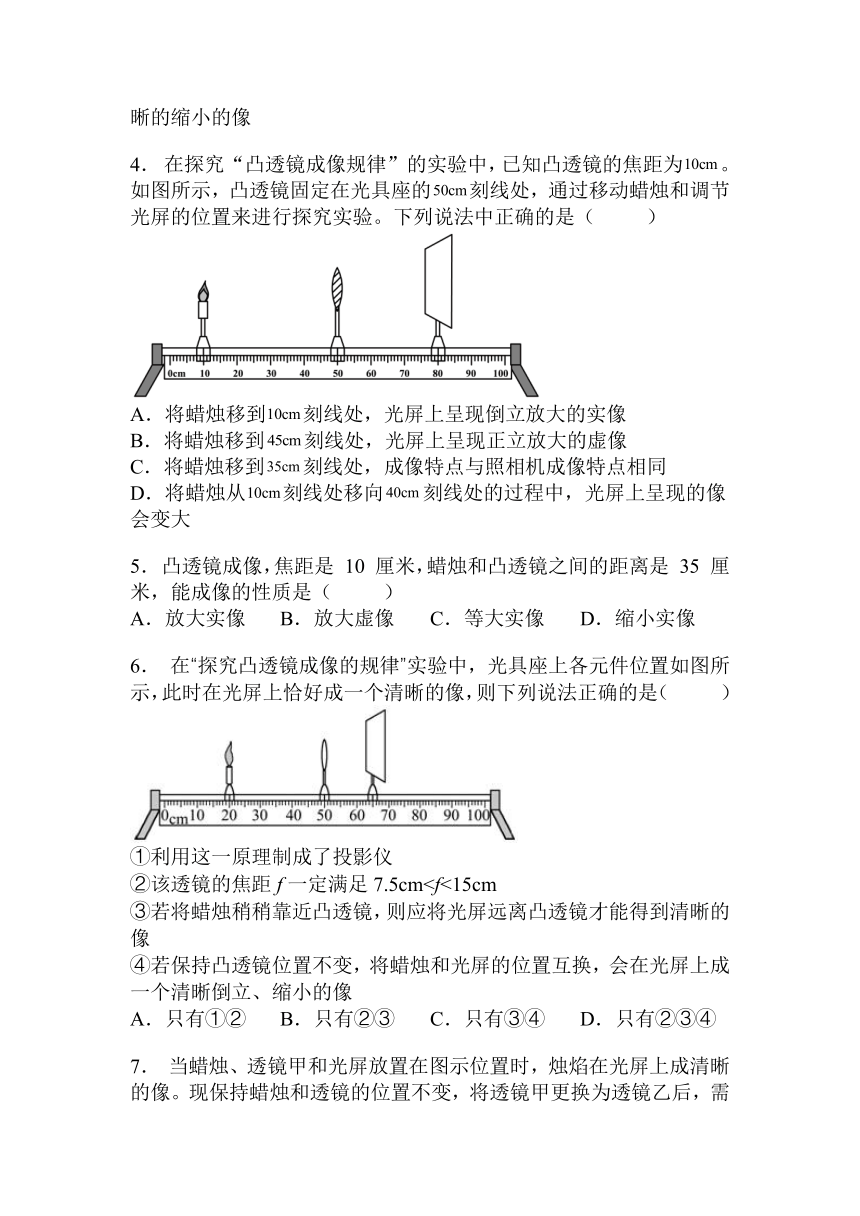

4． 在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为。如图所示，凸透镜固定在光具座的刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（ ）
A．将蜡烛移到刻线处，光屏上呈现倒立放大的实像
B．将蜡烛移到刻线处，光屏上呈现正立放大的虚像
C．将蜡烛移到刻线处，成像特点与照相机成像特点相同
D．将蜡烛从刻线处移向刻线处的过程中，光屏上呈现的像会变大
5． 凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（ ）
A．放大实像 B．放大虚像 C．等大实像 D．缩小实像
6． 在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
①利用这一原理制成了投影仪
②该透镜的焦距f一定满足7.5cm③若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
A．只有①② B．只有②③ C．只有③④ D．只有②③④

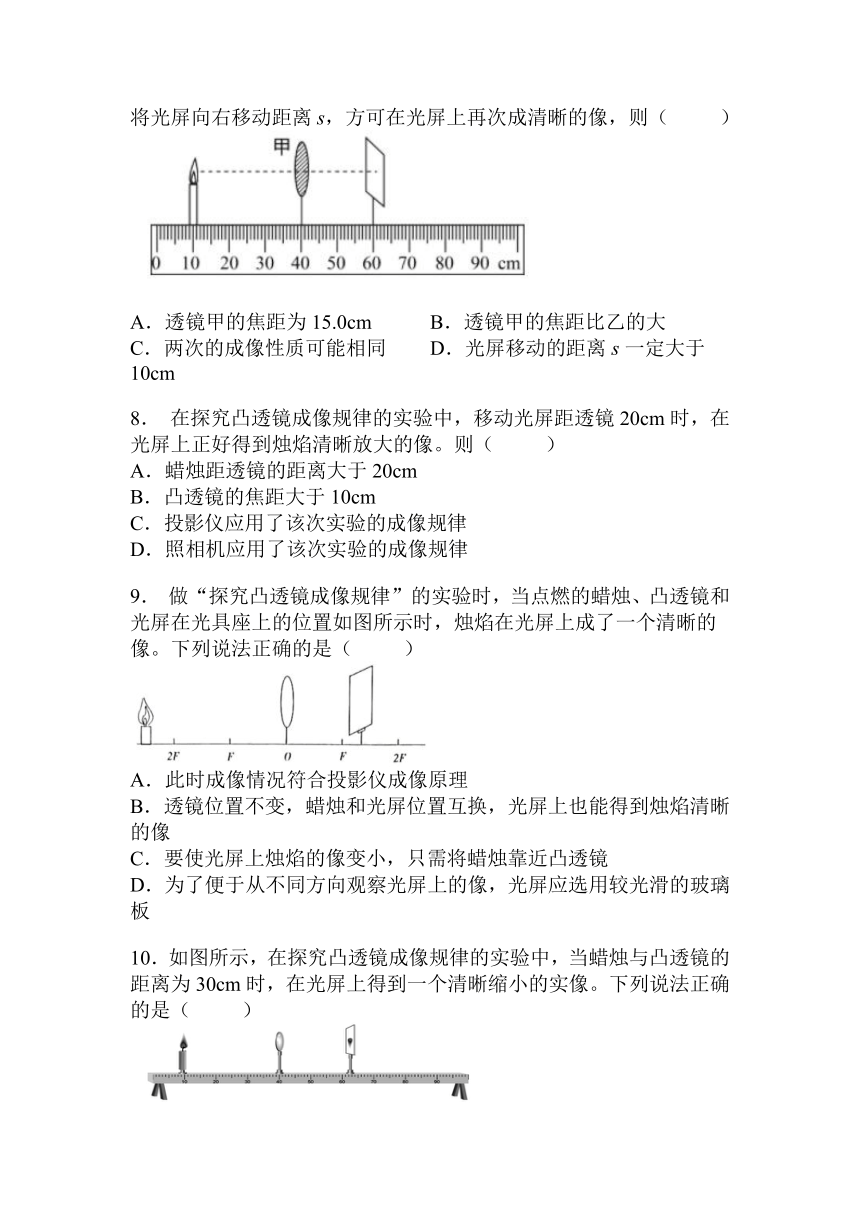

7． 当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向右移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距为15.0cm B．透镜甲的焦距比乙的大
C．两次的成像性质可能相同 D．光屏移动的距离s一定大于10cm
8． 在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。则（ ）
A．蜡烛距透镜的距离大于20cm
B．凸透镜的焦距大于10cm
C．投影仪应用了该次实验的成像规律
D．照相机应用了该次实验的成像规律
9． 做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（ ）
A．此时成像情况符合投影仪成像原理
B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像
C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板

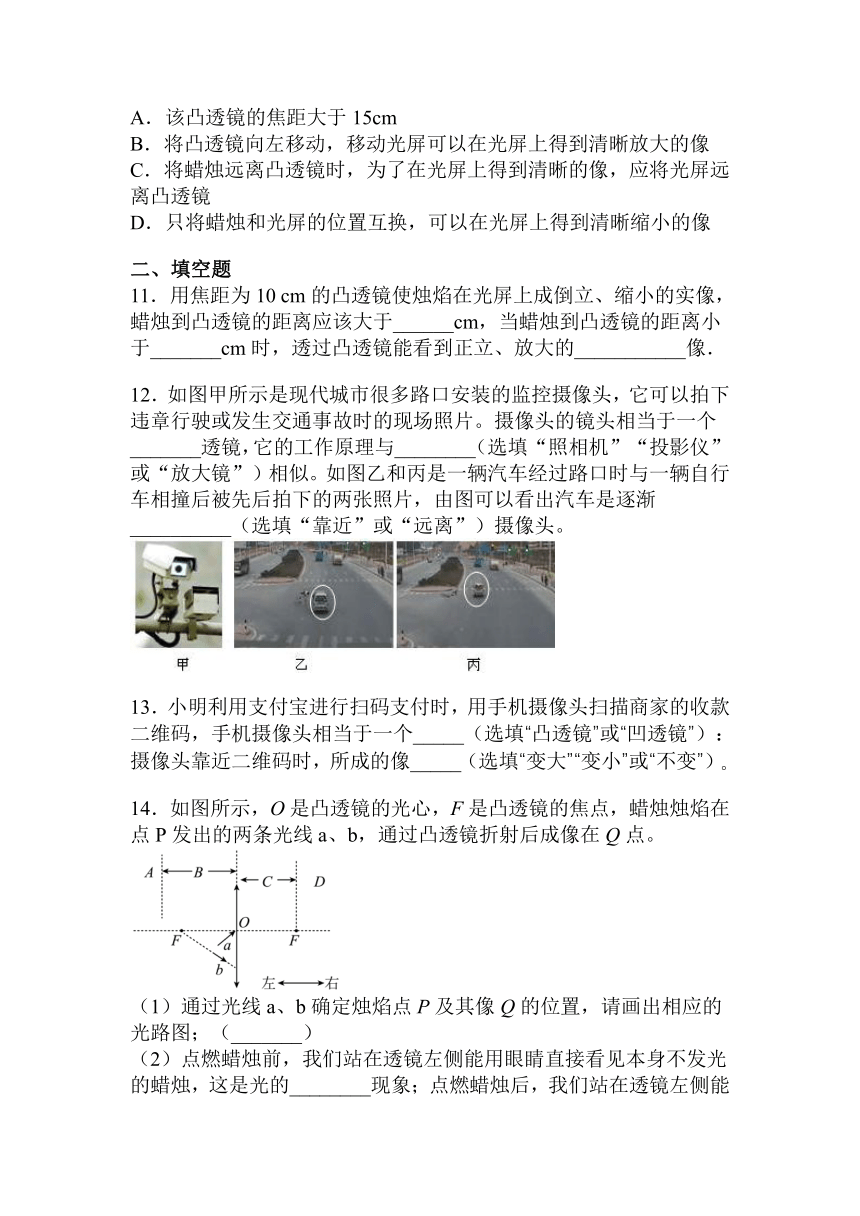

10．如图所示，在探究凸透镜成像规律的实验中，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（ ）
A．该凸透镜的焦距大于15cm
B．将凸透镜向左移动，移动光屏可以在光屏上得到清晰放大的像
C．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像
二、填空题
11．用焦距为10 cm的凸透镜使烛焰在光屏上成倒立、缩小的实像，蜡烛到凸透镜的距离应该大于______cm，当蜡烛到凸透镜的距离小于_______cm时，透过凸透镜能看到正立、放大的___________像．
12．如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个_______透镜，它的工作原理与________（选填“照相机”“投影仪”或“放大镜”）相似。如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐__________（选填“靠近”或“远离”）摄像头。
13．小明利用支付宝进行扫码支付时，用手机摄像头扫描商家的收款二维码，手机摄像头相当于一个_____（选填“凸透镜”或“凹透镜”）：摄像头靠近二维码时，所成的像_____（选填“变大”“变小”或“不变”）
14．如图所示，O是凸透镜的光心，F是凸透镜的焦点，蜡烛烛焰在点P发出的两条光线a、b，通过凸透镜折射后成像在Q点。
（1）通过光线a、b确定烛焰点P及其像Q的位置，请画出相应的光路图；（_______）
（2）点燃蜡烛前，我们站在透镜左侧能用眼睛直接看见本身不发光的蜡烛，这是光的________现象；点燃蜡烛后，我们站在透镜左侧能看见发光的蜡烛的火焰由于空气受热而晃动，这是光的_______现象（均选填“直线传播”、“反射”或“折射”）。
（3）如图，点燃蜡烛后，要想在光屏上观察到烛焰的像，是否可行？_______ （选填“可行”或“不可行”）；若想通过眼睛直接观察到Q，人应该站在区域______ （从 A、B、C、D中选择填写），眼睛朝向_________ （从“左”或“右”中选择填写）。
15．小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为_cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立_（选填“放大”“缩小”或“等大”）的像，我们生活中的____（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个____（选填“放大”缩小”或“等大”）的蜡烛的像。
16．在焦距为5厘米的凸透镜主光轴上距透镜12厘米处放一物体，那么物体经透镜成一个__________、__________、__________像；如果换一个焦距为15厘米的凸透镜，物体的位置不动，那么物体经透镜成一个__________、__________、__________像．
17．将一个凸透镜正对太阳光，在透镜另一侧15cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前20cm处，则可在透镜另一侧光屏上得到倒立、______的实像，利用此原理工作的光学仪器是______（填“照相机”“投影仪”或“放大镜”）。
18．小华利用学过的知识制作照相机模型；她先用太阳光测出所用凸透镜的焦距；再用硬纸板制作两个粗细相差很少的纸筒，使一个纸简刚好能套入另一个纸筒内，并能前后滑动，在一个纸筒的一端嵌上凸透镜，另一个纸筒的一端蒙上一层半透明薄膜，如图1所示。
（1）制作模型时，小华测得凸透镜的焦距是10cm，则移动内筒使半透明薄膜距前端凸透镜的距离在___________cm到___________cm范围内才能找到清晰的像。
（2）小华用此照相机模型观察到物体的像如图2甲，想使半透明薄膜上的像变大些，如图2乙，应使镜头离被观察的物体___________（填“远一些”或“近一些”），同时调节内筒位置，使半透明薄膜上的像变得清晰。
19．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在______cm以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将______（选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）。
20．小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
三、实验题
21．在探究“凸透镜成像规律”的实验中，小华同学进行了如下实验：
（1）按照图甲所示操作，测出本实验所用凸透镜的焦距为______cm；
（2）接着小华调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、______（选填“放大”、“缩小”或“等大”）的清晰实像。生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理；
（3）保持图中凸透镜的位置不变时，当向右移动蜡烛时，应该向______（选填“左”或“右”）移动光屏，才能再次得到清晰的像；
（4）保持凸透镜的位置仍然不变，小华继续向右移动蜡烛至45cm刻度线处，移动光屏，发现______（选填“能”或“不能”）得到蜡烛清晰的像。为了观察到这时所成的像，眼睛和蜡烛应该在凸透镜的______（填“同”或“异”）侧。
22．小潭同学用图所示实验装置来探究凸透镜的成像规律，用到的光具座足够长。
（1）如图所示，依次放置好蜡烛、凸透镜、光屏并将它们调整好后，点燃蜡烛，无论怎样移动光屏，光屏上都没出现烛焰的像：但取掉光屏，在放光屏同侧通过凸透镜可以看到烛焰的像。则此凸透镜的焦距_____（选填“大于”、“等于”或“小于”）15cm。看到的像是_______像（选填“虚”或“实”）。
（2）将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向_____（选填“靠近”或“远离”）凸透镜的方向移动，在光屏上可以看到烛焰_____（选填“放大”、“等大”或“缩小”）的清晰像；在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向______（选填“靠近”或“远离”）光屏的方向移动一定的距离，在光屏上可以再次看到烛焰______（选填“放大”、“等大”或“缩小”）的清晰的像。
2021-2022学年人教版八年级上册物理第5章 第3节凸透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B A D D B C C B B
二、填空题
11．20 10 虚
12．凸 照相机 远离
13．凸透镜 变大
14． 反射 折射 不可行 C、D 左
15．10.0 缩小 照相机 等大
16．倒立 缩小 实 正立 放大 虚
17．放大 投影仪
18．10 20 近一些
19．5 变小
20．主光轴 投影仪 40
三、实验题
21．10.0 放大 投影仪 右 不能 异
22．大于 虚 远离 放大 靠近 缩小
