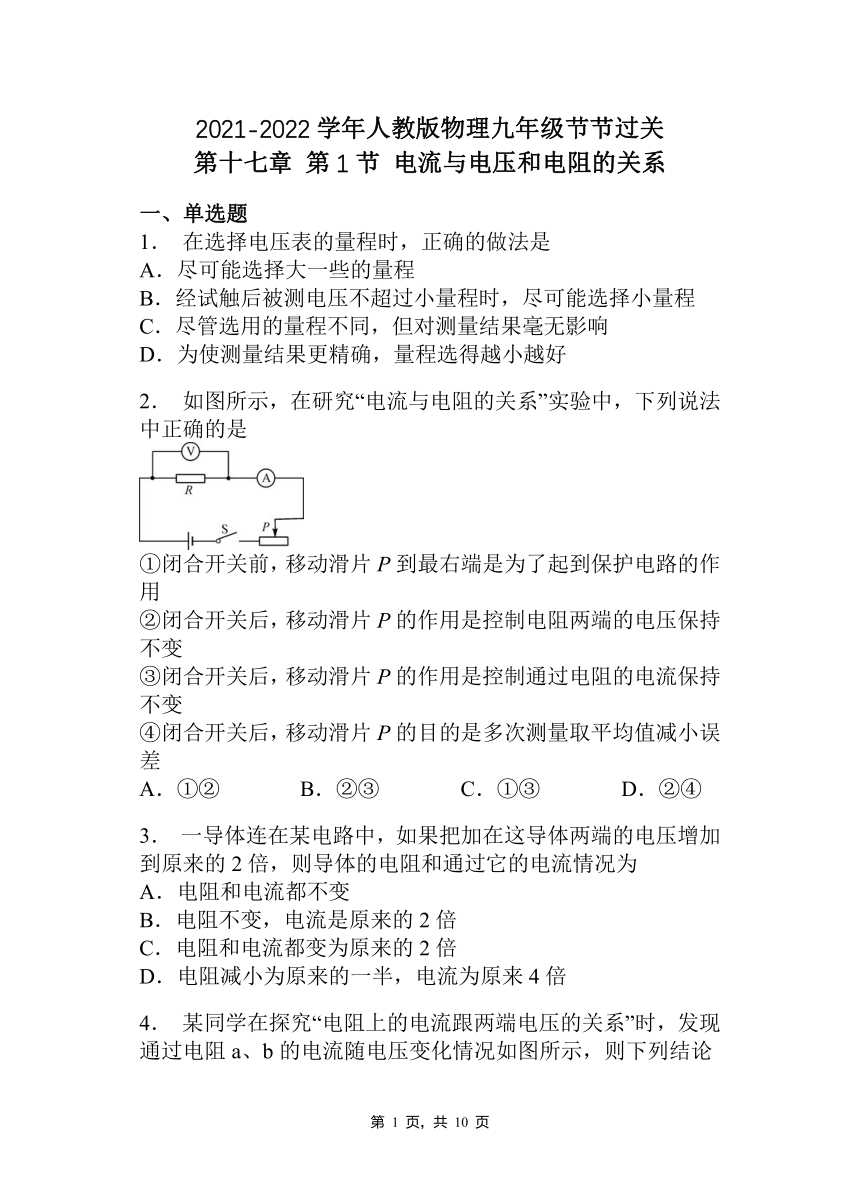

2021-2022学年人教版物理九年级节节过关
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1. 在选择电压表的量程时,正确的做法是
A.尽可能选择大一些的量程
B.经试触后被测电压不超过小量程时,尽可能选择小量程
C.尽管选用的量程不同,但对测量结果毫无影响
D.为使测量结果更精确,量程选得越小越好
2. 如图所示,在研究“电流与电阻的关系”实验中,下列说法中正确的是
①闭合开关前,移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后,移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后,移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后,移动滑片P的目的是多次测量取平均值减小误差
A.①② B.②③ C.①③ D.②④
3. 一导体连在某电路中,如果把加在这导体两端的电压增加到原来的2倍,则导体的电阻和通过它的电流情况为
A.电阻和电流都不变
B.电阻不变,电流是原来的2倍
C.电阻和电流都变为原来的2倍
D.电阻减小为原来的一半,电流为原来4倍

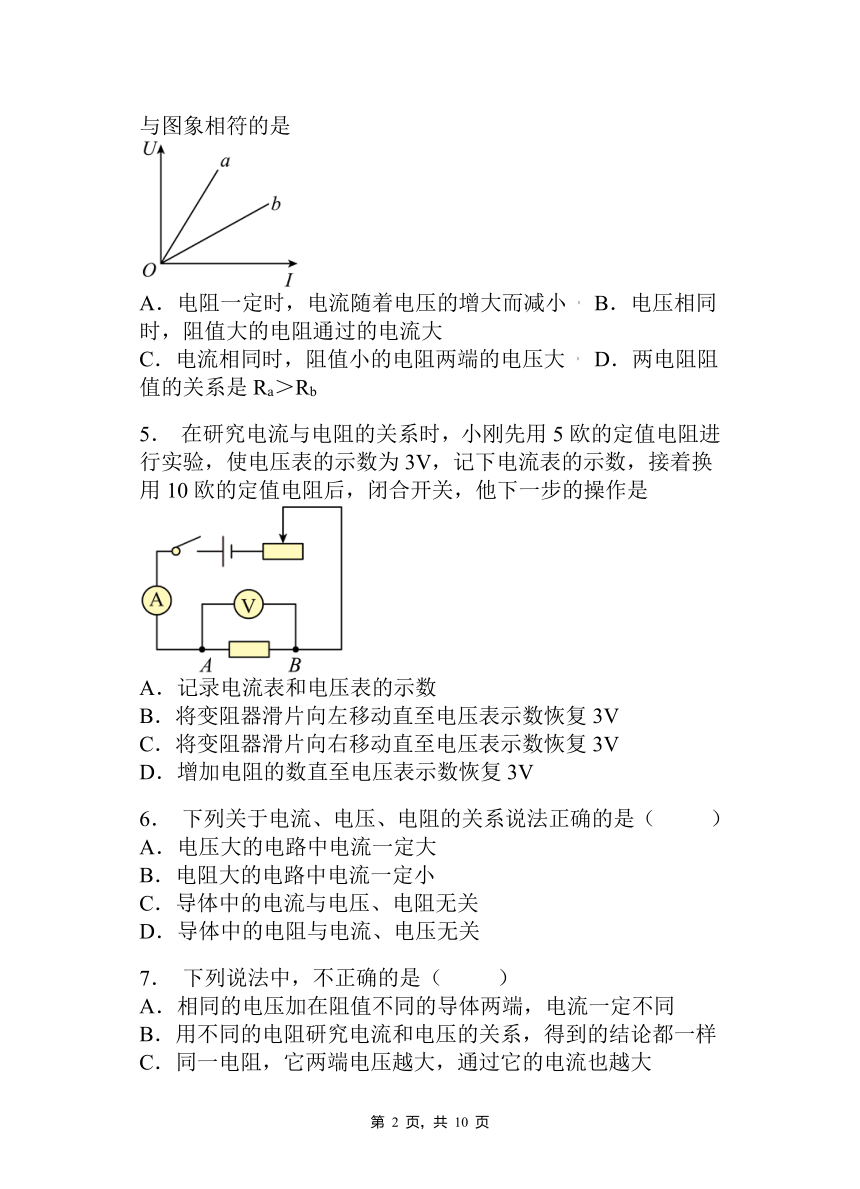

4. 某同学在探究“电阻上的电流跟两端电压的关系”时,发现通过电阻a、b的电流随电压变化情况如图所示,则下列结论与图象相符的是
A.电阻一定时,电流随着电压的增大而减小 B.电压相同时,阻值大的电阻通过的电流大
C.电流相同时,阻值小的电阻两端的电压大 D.两电阻阻值的关系是Ra>Rb
5. 在研究电流与电阻的关系时,小刚先用5欧的定值电阻进行实验,使电压表的示数为3V,记下电流表的示数,接着换用10欧的定值电阻后,闭合开关,他下一步的操作是
A.记录电流表和电压表的示数
B.将变阻器滑片向左移动直至电压表示数恢复3V
C.将变阻器滑片向右移动直至电压表示数恢复3V
D.增加电阻的数直至电压表示数恢复3V
6. 下列关于电流、电压、电阻的关系说法正确的是( )
A.电压大的电路中电流一定大
B.电阻大的电路中电流一定小
C.导体中的电流与电压、电阻无关
D.导体中的电阻与电流、电压无关
7. 下列说法中,不正确的是( )
A.相同的电压加在阻值不同的导体两端,电流一定不同
B.用不同的电阻研究电流和电压的关系,得到的结论都一样
C.同一电阻,它两端电压越大,通过它的电流也越大
D.当加在某电阻两端的电压改变时,该电阻两端的电压与电流的比值也随着改变

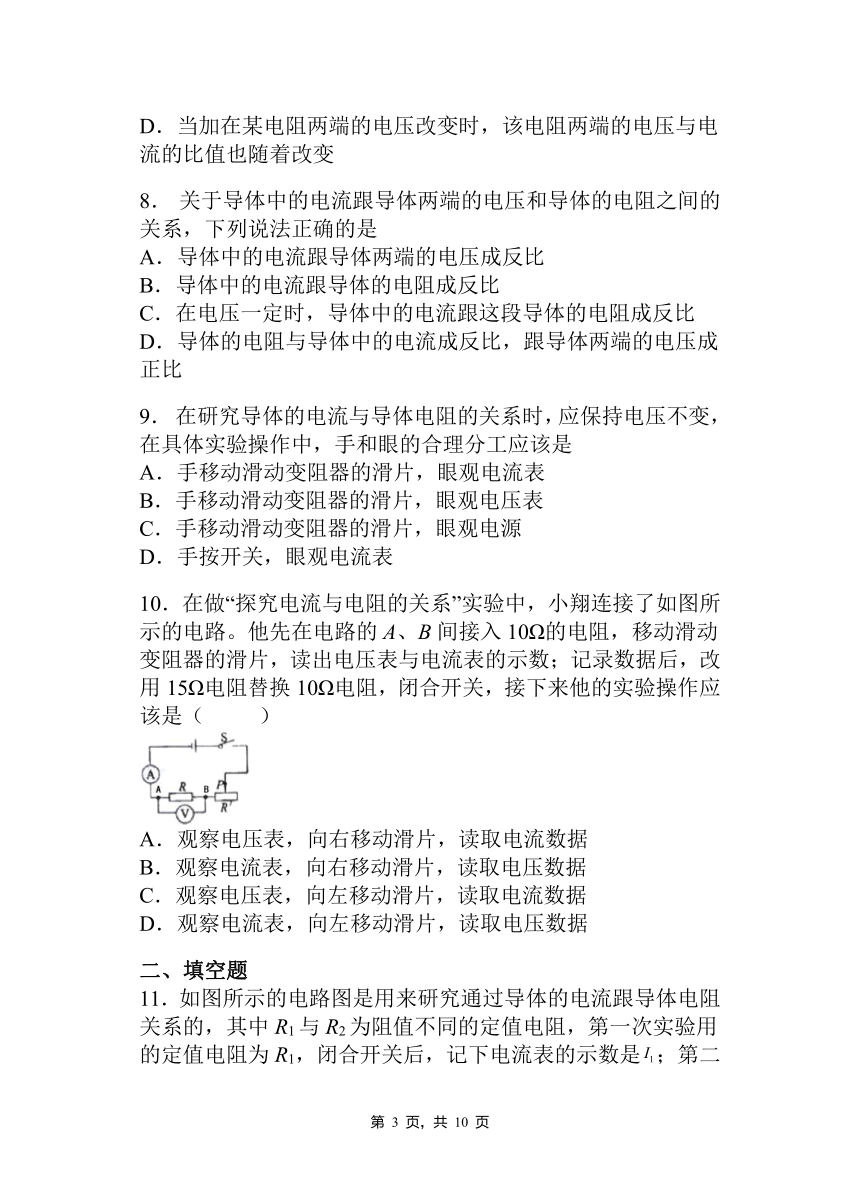

8. 关于导体中的电流跟导体两端的电压和导体的电阻之间的关系,下列说法正确的是
A.导体中的电流跟导体两端的电压成反比
B.导体中的电流跟导体的电阻成反比
C.在电压一定时,导体中的电流跟这段导体的电阻成反比
D.导体的电阻与导体中的电流成反比,跟导体两端的电压成正比
9. 在研究导体的电流与导体电阻的关系时,应保持电压不变,在具体实验操作中,手和眼的合理分工应该是
A.手移动滑动变阻器的滑片,眼观电流表
B.手移动滑动变阻器的滑片,眼观电压表
C.手移动滑动变阻器的滑片,眼观电源
D.手按开关,眼观电流表
10.在做“探究电流与电阻的关系”实验中,小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻,移动滑动变阻器的滑片,读出电压表与电流表的示数;记录数据后,改用15Ω电阻替换10Ω电阻,闭合开关,接下来他的实验操作应该是( )
A.观察电压表,向右移动滑片,读取电流数据
B.观察电流表,向右移动滑片,读取电压数据
C.观察电压表,向左移动滑片,读取电流数据
D.观察电流表,向左移动滑片,读取电压数据
二、填空题

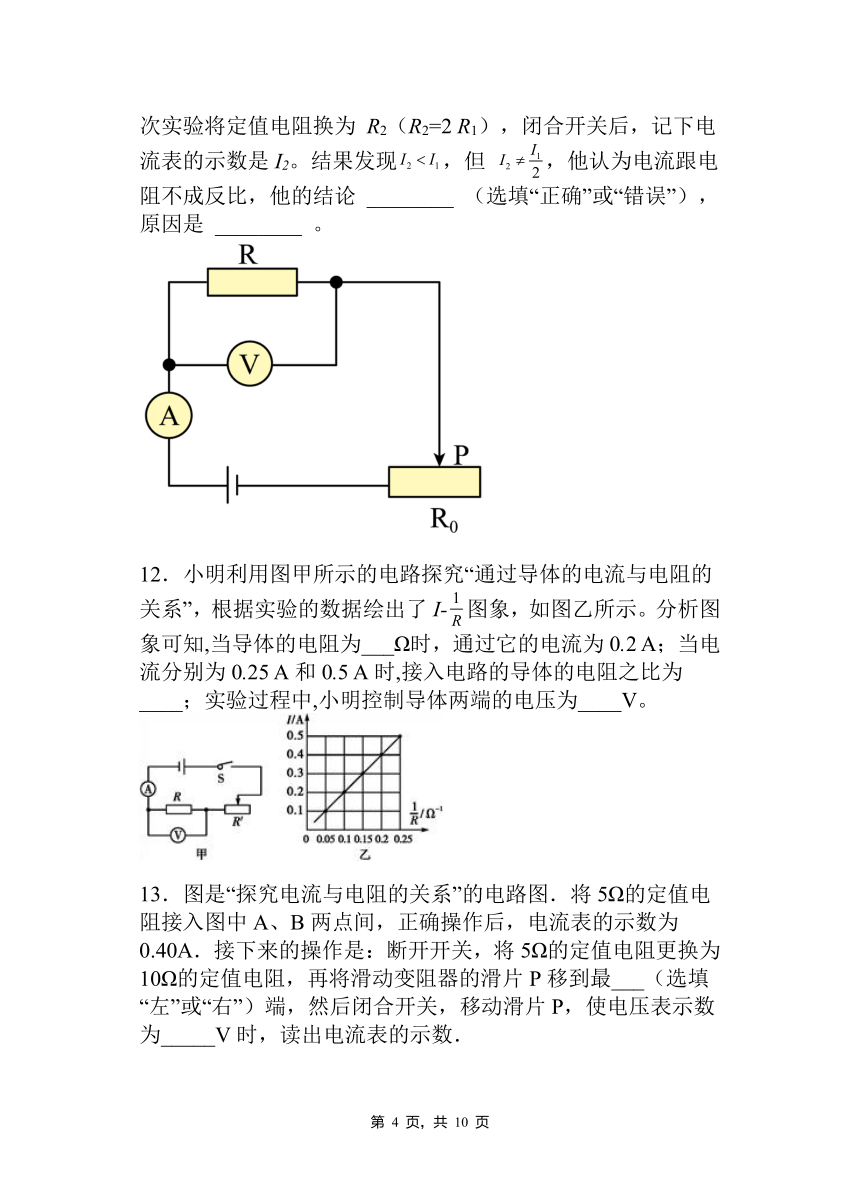

11.如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的,其中R1与R2为阻值不同的定值电阻,第一次实验用的定值电阻为R1,闭合开关后,记下电流表的示数是;第二次实验将定值电阻换为 R2(R2=2 R1),闭合开关后,记下电流表的示数是I2。结果发现,但 ,他认为电流跟电阻不成反比,他的结论 ________ (选填“正确”或“错误”),原因是 ________ 。
12.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I-图象,如图乙所示。分析图象可知,当导体的电阻为___Ω时,通过它的电流为0.2 A;当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____;实验过程中,小明控制导体两端的电压为____V。
13.图是“探究电流与电阻的关系”的电路图.将5Ω的定值电阻接入图中A、B两点间,正确操作后,电流表的示数为0.40A.接下来的操作是:断开开关,将5Ω的定值电阻更换为10Ω的定值电阻,再将滑动变阻器的滑片P移到最___(选填“左”或“右”)端,然后闭合开关,移动滑片P,使电压表示数为_____V时,读出电流表的示数.

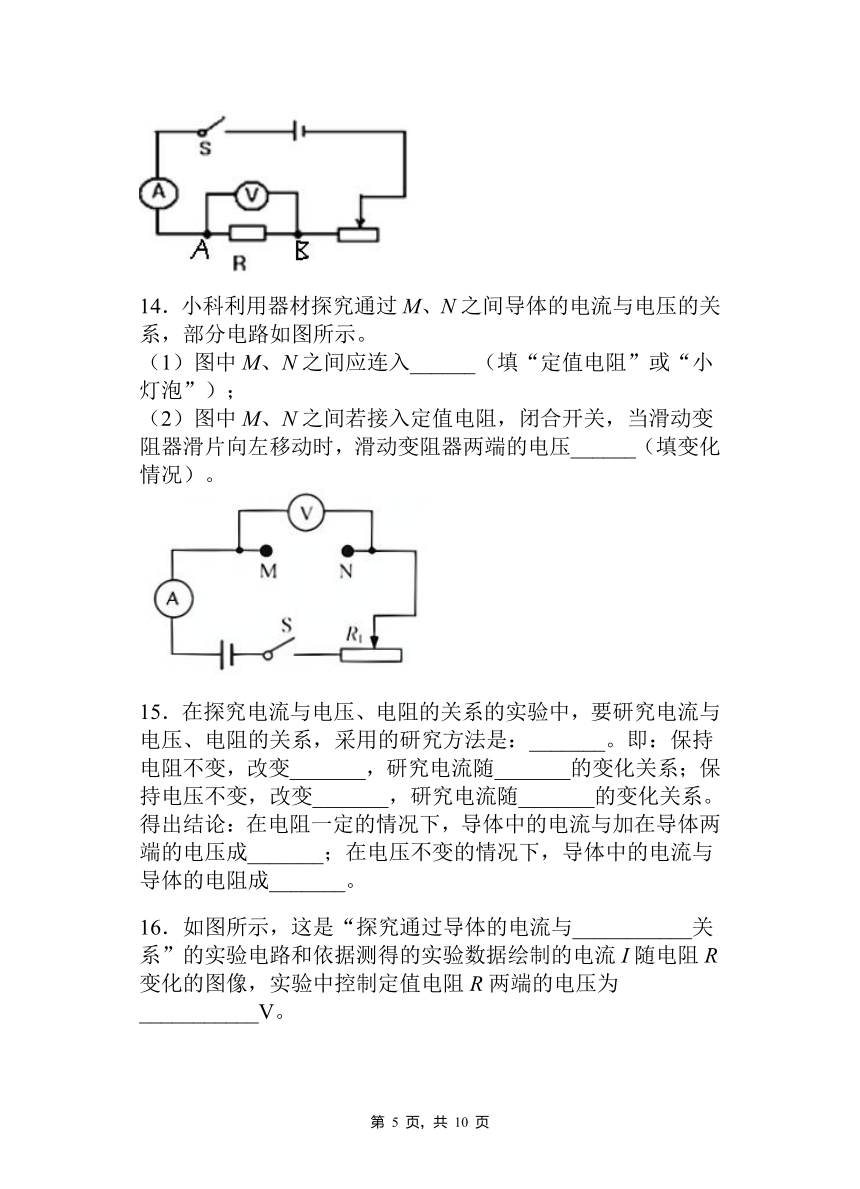

14.小科利用器材探究通过M、N之间导体的电流与电压的关系,部分电路如图所示。
(1)图中M、N之间应连入______(填“定值电阻”或“小灯泡”);
(2)图中M、N之间若接入定值电阻,闭合开关,当滑动变阻器滑片向左移动时,滑动变阻器两端的电压______(填变化情况)。
15.在探究电流与电压、电阻的关系的实验中,要研究电流与电压、电阻的关系,采用的研究方法是:_______。即:保持电阻不变,改变_______,研究电流随_______的变化关系;保持电压不变,改变_______,研究电流随_______的变化关系。得出结论:在电阻一定的情况下,导体中的电流与加在导体两端的电压成_______;在电压不变的情况下,导体中的电流与导体的电阻成_______。
16.如图所示,这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像,实验中控制定值电阻R两端的电压为___________V。
17.图甲是小伟探究“导体中电流与电阻的关系”的实验电路图.图乙是他根据实验数据描绘出的I﹣R关系图象.由图象可知:当电压一定时,电流与电阻成__(选填“正比”或“反比”);他每次控制电阻的两端电压为__V不变.若电源电压为 4.5V,实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω,那么滑动变阻器的阻值至少为__Ω.
18.小明同学在探究“电流和电阻的关系”实验中,当定值电阻R由5Ω换成10Ω后,为了使________ 的示数保持不变,他应将滑动变阻器的阻值________ .(填“变大”、“变小”、“保持不变”)
19.在探究“电流与电压和电阻的关系”时,采用的科学方法是________。探究电流与电压的关系时,保持________不变,改变电压;探究电流与电阻的关系时,保持________不变,改变电阻。
20.在“探究导体中电流与电压的关系”实验中,连接电路时电键应处于________状态,电流表要________联在电路中.探究过程中,某同学多次改变所用干电池的节数,他是为了改变________(选填“同一”或“不同”)导体两端的________.
三、实验题
21.在探究电阻一定时电流与电压关系的实验中:
(1)请根据图甲所示的电路图,用笔画出导线完成图乙的电路连接___________:
(2)实验过程中得到的部分数据如下表所示.第3次测时,电流表的示数如图丙所示,请将该数据填入表格中_____________
实验序号 1 2 3 …
电压U/V 0.8 1.6 2.4 …
电流I/A 0.16 0.32 __________ …
(3)在图丁中的坐标轴上标出适当的标度,把上表中的数据在坐标系中描点并连线__________.
22.用图甲电路探究“电流跟电阻的关系”,电源电压恒为3V,滑动变阻器规格为“50Ω 2A”.
(1)请用笔画线代替导线,将图甲中电压表接入电路,测R两端的电压___________;
(2)滑片P移至阻值最大处,将5Ω电阻接入电路,闭合开关,移动滑片P发现,电压表有示数,电流表始终无示数,其原因可能是__________(只填序号)
A.R短路 B.R断路 C.滑动变阻器短路
(3)故障排除后,移动滑片P使电压表的示数如图乙所示,记下电压表的示数:
(4)将5Ω电阻换成10Ω电阻,为保持电压表示数不变,滑片P应向________(选填“A”或“B”)端移动;
(5)若每次实验均选用单个定值电阻连入电路,实验室有“15Ω,20Ω,30Ω,35Ω,50Ω”5个电阻,你认为能供继续实验的电阻最多还有认为表中有______个;
(6)利用可选电阻继续实验,并得到结论:电压一定时,导体中的电流与导体的电阻成________比.
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A B D C D D C B A
二、填空题
11.错误 没有保持定值电阻两端的电压不变
12.10 2∶1 2
13.右 2
14.定值电阻 减小
15.控制变量法电压电压电阻电阻正比反比
16.电阻 3
17.反比 2.5 20
18.电压表 变大
19.控制变量法 电阻 电压
20.断开串同一电压
三、实验题
21. 0.48
22. B A 2 反
