第十七章 第4节欧姆定律在串、并联电路中的应用 同步练习2021-2022学年人教版物理九年级全一册（有答案）

2021-2022学年人教版物理九年级节节过关
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

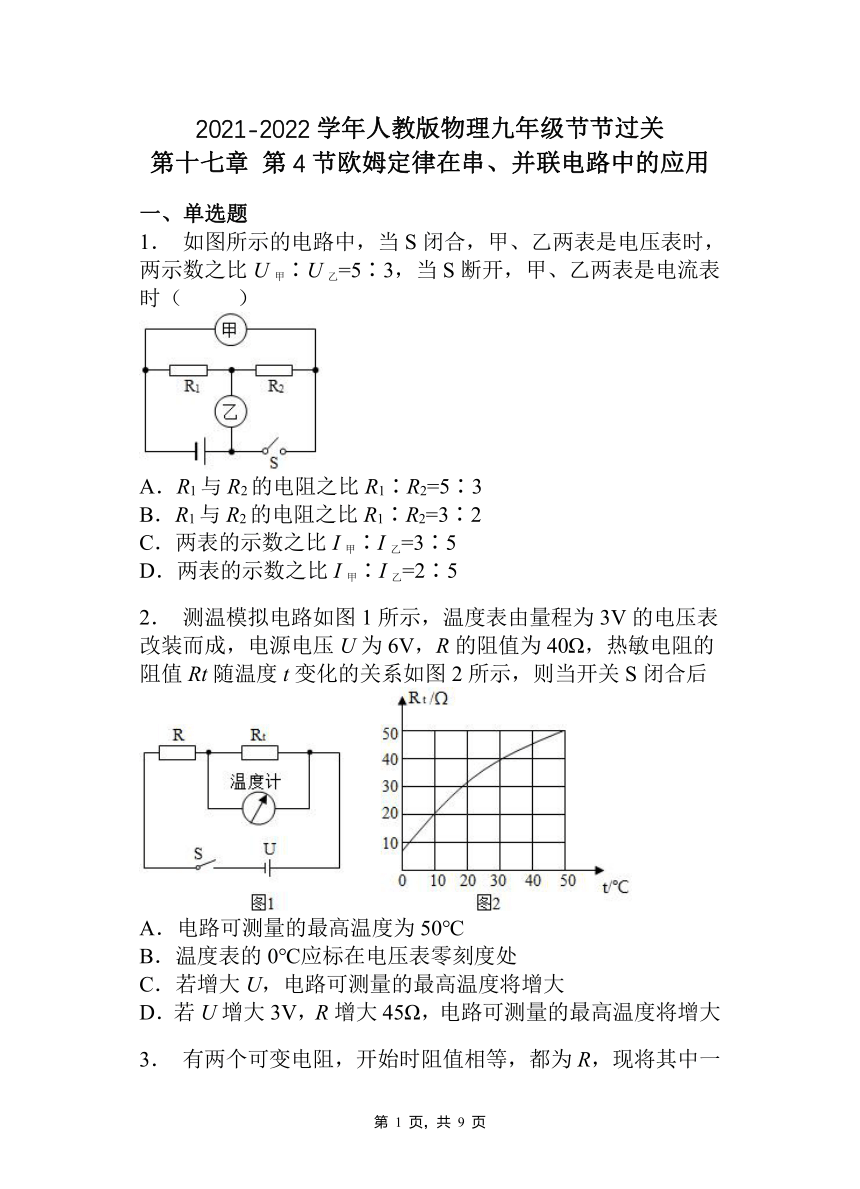

1． 如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5
2． 测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大

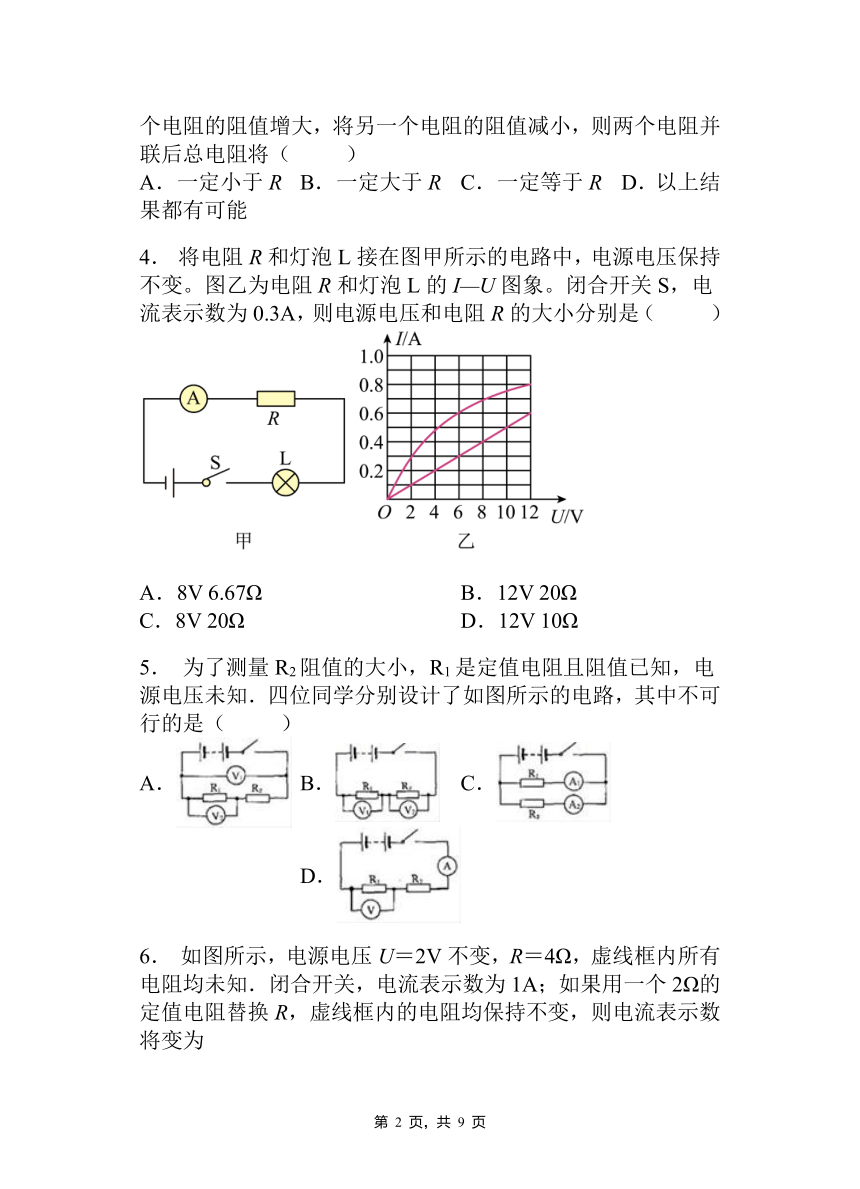

3． 有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（ ）
A．一定小于R B．一定大于R C．一定等于R D．以上结果都有可能
4． 将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
5． 为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知．四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A． B． C． D．
6． 如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知．闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2A B．1.5A C．1.2A D．0.5A

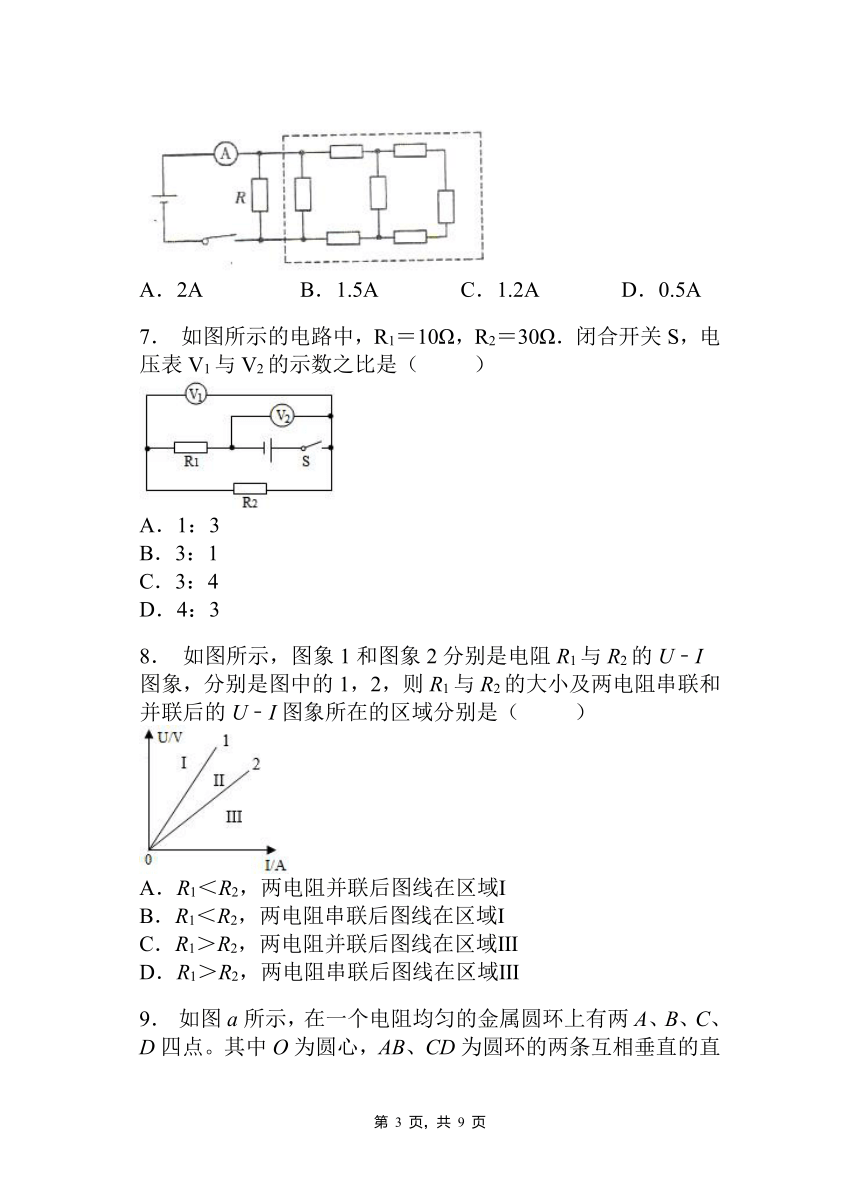

7． 如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（ ）
A．1：3
B．3：1
C．3：4
D．4：3
8． 如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ

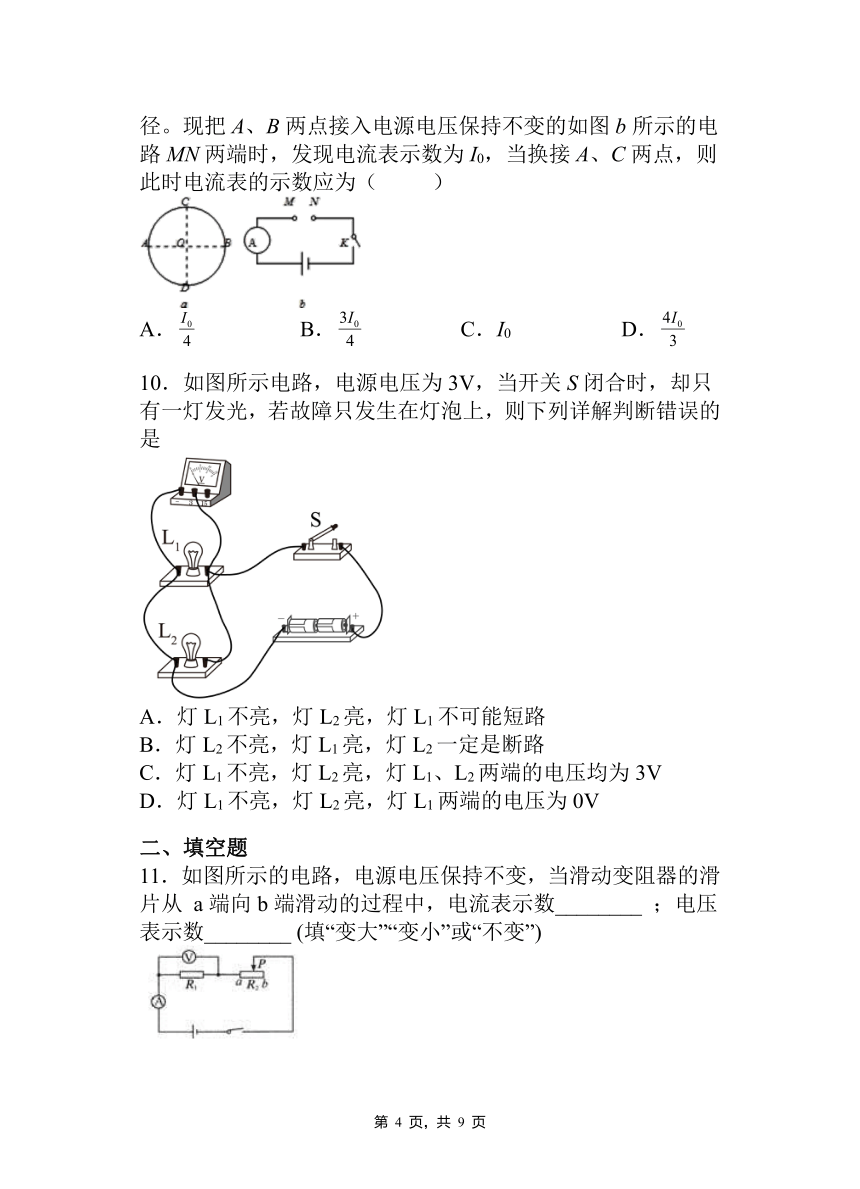

9． 如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）
A． B． C．I0 D．
10．如图所示电路，电源电压为3V，当开关S闭合时，却只有一灯发光，若故障只发生在灯泡上，则下列详解判断错误的是
A．灯L1不亮，灯L2亮，灯L1不可能短路
B．灯L2不亮，灯L1亮，灯L2一定是断路
C．灯L1不亮，灯L2亮，灯L1、L2两端的电压均为3V
D．灯L1不亮，灯L2亮，灯L1两端的电压为0V
二、填空题
11．如图所示的电路，电源电压保持不变，当滑动变阻器的滑片从 a端向b端滑动的过程中，电流表示数________ ；电压表示数________ (填“变大”“变小”或“不变”)
12．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_____V，R1与R2的电阻之比为_____．
13．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
14．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
15．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
16．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
17．在图中，灯泡L1和灯泡L2是______联连接的．当电键K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将___________（选填“增大”、“不变”或“减小”）．
18．在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为_____V；当开关S1、S3闭合，S2断开时，电流表的示数为_____A．
19．在如图所示的电路中，灯泡L1和灯泡L2是________联连接的．当开关S断开时，电压表的示数将________，电流表的示数将______．(后两空均选填“变大”“不变”或“变小”)
20．如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）．
三、计算题
21．在如图所示的电路中，电源电压为3 V且保持不变，为阻值的定值电阻。闭合开关后，电压表的示数为，求：
（1）通过电阻的电流；
（2）电阻的阻值。
22．如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω.闭合开关S，电流表的示数为0.2 A，电压表的示数为2 V．求：
(1)电阻R2的阻值是多少？
(2)电源电压是多少？
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A C D B C C D D
二、填空题
11．变小；变小．
12．6 4:1
13．变小 变小
14．15Ω
15．S1、S3；S2；S2；S1、S3；S2；短路．
16．1：2 2：1
17．并联 变小不变变小
18．6 2.25
19．并　　 不变 变小
20．变大； 不变
三、计算题
21．（1）0.2 A （2）5 Ω
22．(1) 10 Ω (2) 6 V
