18.2电功率同步测试2021—2022学年人教版九年级物理全一册（有答案）

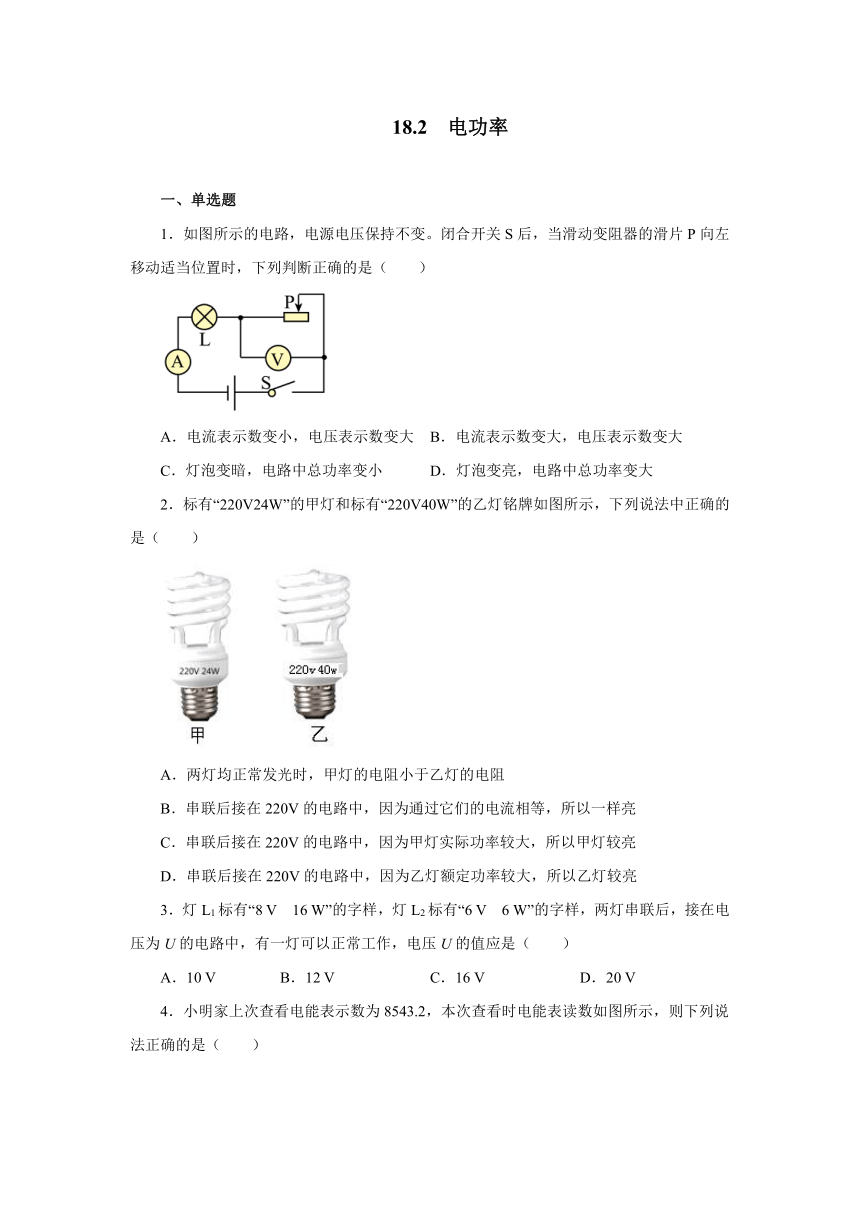

18.2 电功率
一、单选题
1．如图所示的电路，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动适当位置时，下列判断正确的是（　　）
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大
C．灯泡变暗，电路中总功率变小 D．灯泡变亮，电路中总功率变大
2．标有“220V24W”的甲灯和标有“220V40W”的乙灯铭牌如图所示，下列说法中正确的是（　　）
A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B．串联后接在220V的电路中，因为通过它们的电流相等，所以一样亮
C．串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮
D．串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮
3．灯L1标有“8 V　16 W”的字样，灯L2标有“6 V　6 W”的字样，两灯串联后，接在电压为U的电路中，有一灯可以正常工作，电压U的值应是（　　）
A．10 V B．12 V C．16 V D．20 V
4．小明家上次查看电能表示数为8543.2，本次查看时电能表读数如图所示，则下列说法正确的是（　　）
A．他家在这段时间内消耗的电能为903kW h
B．电能表是测量电功率的仪表
C．这个电能表的额定功率为2200W
D．若只让一个标有“220V、1000W”的电热水器正常工作10min，则电能表的圆盘转了600转
5．如图甲，电源电压恒为3 V ，小灯泡L标有“2.5 V”的字样，滑动变阻器R标有“10 Ω　1 A”的字样，灯L的I-U图线如图乙。闭合开关S，下列判断正确的是（　　）
A．小灯泡正常发光时，电路总功率为3 W
B．滑片P处于b端时，电压表示数可能为1.5 V
C．用另一相同的灯L替换R，此时电路总电阻为20 Ω
D．为确保电路安全，R的变化范围为“2 Ω～10 Ω”
6．图甲是灯泡L和定值电阻R的U-I图像，将L和R以图乙方式连在6V的电源上，结合图中信息可知（　　）
A．灯泡L的电阻随着电流的增大而减小

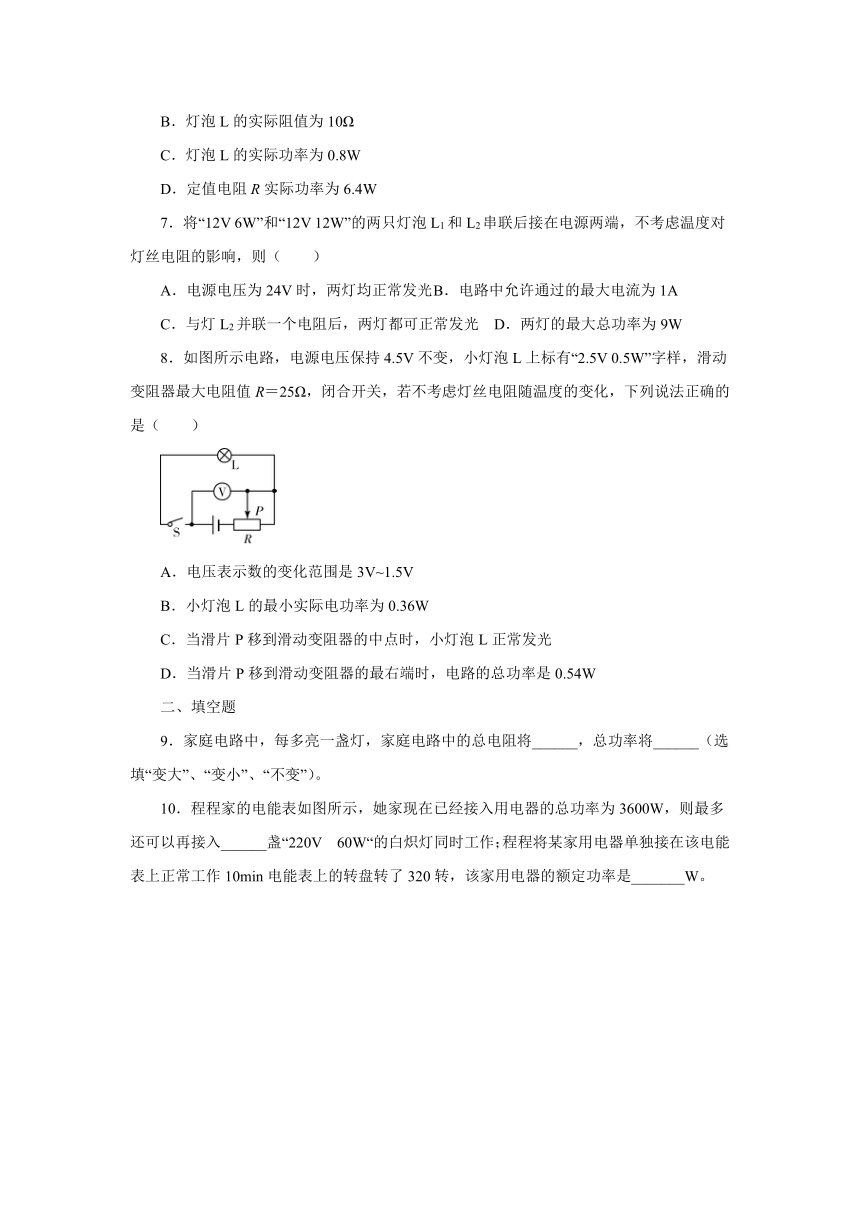

B．灯泡L的实际阻值为10Ω
C．灯泡L的实际功率为0.8W
D．定值电阻R实际功率为6.4W
7．将“12V 6W”和“12V 12W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（　　）
A．电源电压为24V时，两灯均正常发光 B．电路中允许通过的最大电流为1A
C．与灯L2并联一个电阻后，两灯都可正常发光 D．两灯的最大总功率为9W
8．如图所示电路，电源电压保持4.5V不变，小灯泡L上标有“2.5V 0.5W”字样，滑动变阻器最大电阻值R＝25Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（　　）
A．电压表示数的变化范围是3V~1.5V
B．小灯泡L的最小实际电功率为0.36W
C．当滑片P移到滑动变阻器的中点时，小灯泡L正常发光
D．当滑片P移到滑动变阻器的最右端时，电路的总功率是0.54W
二、填空题
9．家庭电路中，每多亮一盏灯，家庭电路中的总电阻将______，总功率将______（选填“变大”、“变小”、“不变”）。
10．程程家的电能表如图所示，她家现在已经接入用电器的总功率为3600W，则最多还可以再接入______盏“220V 60W“的白炽灯同时工作；程程将某家用电器单独接在该电能表上正常工作10min电能表上的转盘转了320转，该家用电器的额定功率是_______W。
11．如图所示的电路中，电源电压恒定，R2=10Ω。当S闭合，S1断开时电流表示数变为0.3A；当S、S1都闭合时，电流表示数为0.4A；则电源电压为______V，电阻R1的阻值为 ______Ω，R2消耗的电功率为______W。
12．标有“12V 12W”、 “12V 6W”的灯L1和L2（灯丝电阻不变），若将它们串联在某电源上，两灯都发光，则灯___________更亮；若红梅家只有 800 W的电热水壶持续工作2小时，按照家庭电费每度 0.5 元计算，则她需要交电费___________元。
13．如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W，则电路的电源电压为______V；再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为______W。
14．如图是定值电阻R与小灯泡L的电流随电压变化的图象。若将它们并联在电路中，当定值电阻R功率为0.4W时，通过定值电阻和小灯泡L的电流之比为______；若将它们串联在电路中，当电流为0.2A时，相同时间内，整个电路消耗的电能与小灯泡L消耗的电能之比为______。
15．如图所示，电源电压保持不变，电阻的阻值为，闭合开关，两电流表的示数分别为和。通过电阻的电流为___________，电源电压为___________。现用电阻替换电阻、中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了，则电阻的阻值为___________。
三、实验题
16．如图分别是小明家上月初和月末的电能表的表盘， 表盘上1600imp/(kW·h)表示每消耗1kW·h的电能指示灯闪烁1600次。
(1)相同时间内，指示灯闪烁越快 ，电能表所在电路消耗的电能______ (选填“越多”、“越少”)。若每度电的价格为0.6元，由图可知小明家上月要交的电费为______元。
(2)断开其他用电器，只让电饭锅单独工作2min，若电饭锅的功率为600W，则指示灯闪烁______次。
(3)请你利用该电能表设计一个合理的实验方案测量该电饭锅的实际功率。
你的实验步骤是：______
电饭锅的实际功率P=______ (实验表达式用上述步骤的符号表示)。
四、计算题
17．如图，电源电压U恒为6V，滑动变阻器R标有“20 ，1A”。当滑片P位于滑动变阻器最左端时，电流表示数为0.5A。若灯丝电阻不变，求：
（1）灯丝电阻；
（2）当滑片P位于滑动变阻器的最右端时，电路的总功率；
（3）当灯泡的功率为0.75W时，滑动变阻器接入电路的阻值。
18．如图甲所示，电源电压可调，R1、R2为定值电阻。灯泡的额定电压为2.5V，图乙是该灯泡的I﹣U图像；闭合开关S、S2，断开S1，把电源电压调到5.5V，R2的功率为1.5125W。求
（1）通过R2的电流是多少？
（2）闭合S、S1，断开S2，小灯泡正常发光，则1min内电流在R1上做的功是多少？
（3）现把电源电压调到某一值时，闭合S、S2，断开S1时，电流表示数为0.15A；闭合S、S1，断开S2时，灯泡的实际功率是多少？
参考答案
1．D
2．C
3．A
4．D
5．D
6．C
7．D
8．D
9．变小 变大
10．50 600
11．3 30 1.2
12．L2 0.8
13．2 0.2 1.4
14．2:1 7:5
15．0.5 6 15或10/10或15
16．越多 54.66 32 断开其它用电器，让电饭锅单独工作，记录指示灯闪烁n次所用的时间t
17．（1）12 ；（2）1.125W；（3）12
18．（1）0.275A；（2）54J；（3）0.2W
