第十五章 第2节电流和电路 同步练习 2021-2022学年人教版九年级上册物理（有答案）

2021-2022学年人教版物理九年级节节过关
第十五章 第2节 电流和电路
一、单选题
1． 在图所示的四个电路图中，连接正确的是（ ）
A．
B．
C．
D．
2． 根据如图所示电路图连接的实物图中正确的是（ ）
3． 关于电路的知识，下列说法中不正确的是（ ）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的

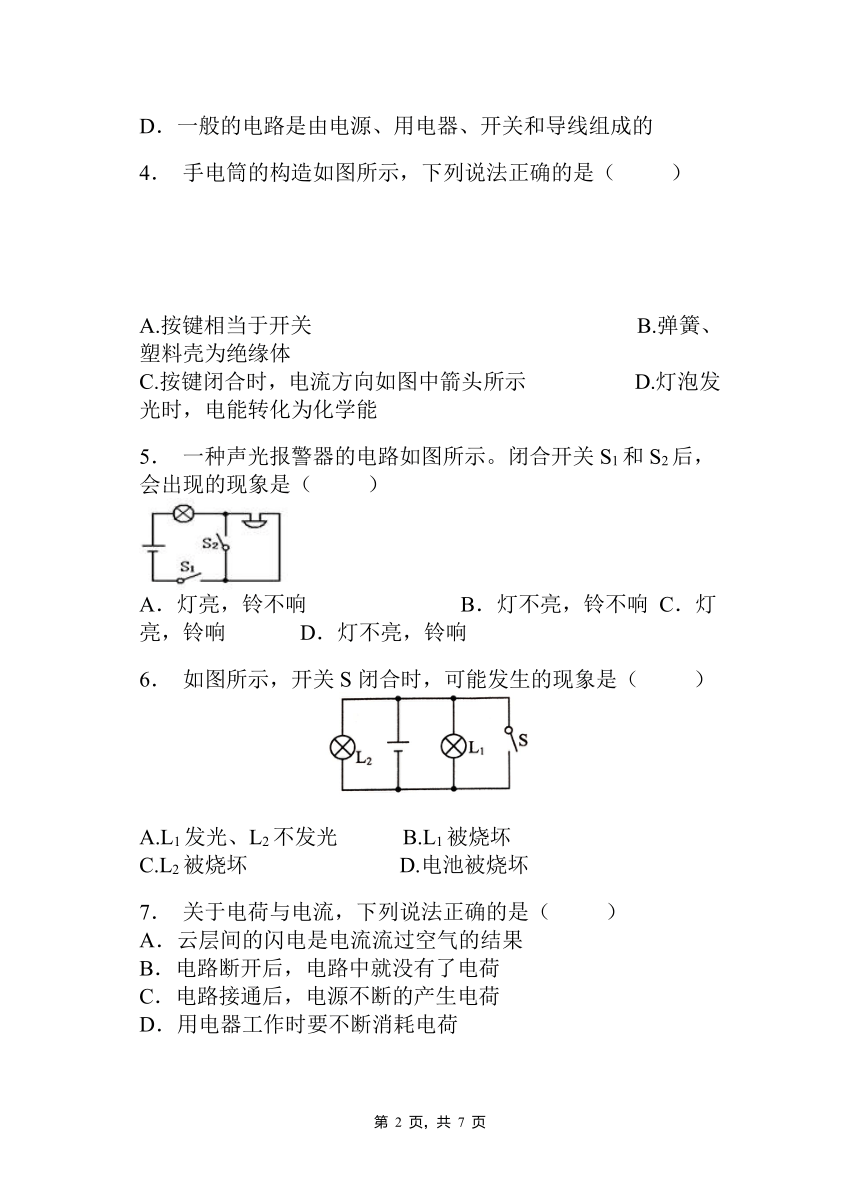

4． 手电筒的构造如图所示，下列说法正确的是（ ）
A.按键相当于开关 B.弹簧、塑料壳为绝缘体
C.按键闭合时，电流方向如图中箭头所示 D.灯泡发光时，电能转化为化学能
5． 一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
6． 如图所示，开关S闭合时，可能发生的现象是（ ）
A.L1发光、L2不发光 B.L1被烧坏
C.L2被烧坏 D.电池被烧坏
7． 关于电荷与电流，下列说法正确的是（ ）
A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷

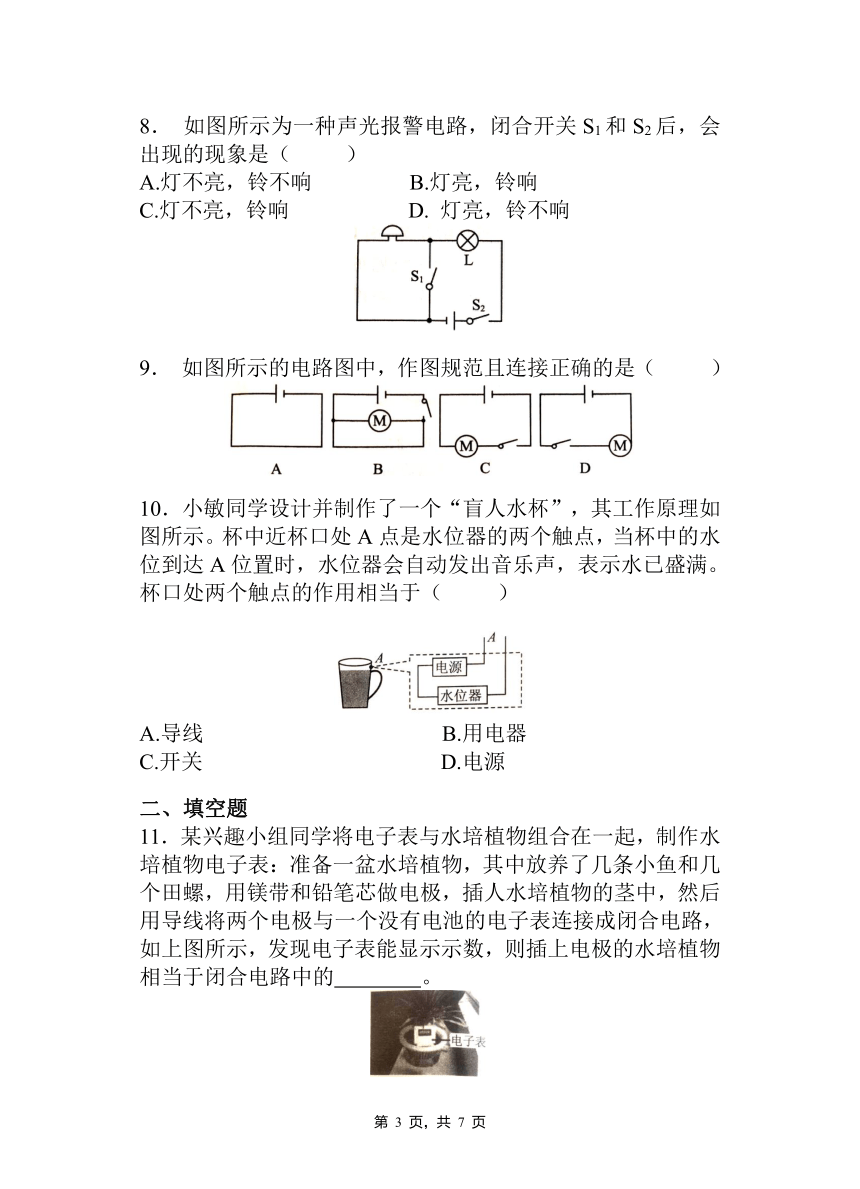

8． 如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
9． 如图所示的电路图中，作图规范且连接正确的是（ ）
10．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（ ）
A.导线 B.用电器
C.开关 D.电源
二、填空题
11．某兴趣小组同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盆水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯做电极，插人水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如上图所示，发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的 。
12．电路中有持续电流的条件：一要有_______；二是电路是________。
13．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
14．如图所示，电路元件与导线连接均完好，闭合开关时______亮，闭合和时______亮．
15．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____：
16．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连，当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经会线导入大地，则此时金属线甲的电流方向是从 流向 。(均选填“云层”或“大地”)
17．下列器件中，属于电源的是 。属于用电器的是 。(填字母)
A.拉线开关 B.电风扇 C.电脑 D.干电池 E.导线 F.电视机 G.发电机 H.灯泡 I. 电动机 J.空调 K.汽油机 L.洗衣机 M.空气开关 N. 柴油机 O.蓄电池
18．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
19．在连接如图所示电路时，开关一定要_____（填“闭合”或“断开”），电灯_____（填“亮”或“不亮”），这时的电路叫_____，将开关闭合时的电路叫_____；如果不小心把A、B两接线柱用导线接在一起，则会造成_____，可能把电源烧坏，这是绝对不允许的.
20．电流的理解
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________．有些二极管会发光叫________．
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B A A A D A D C C
二、填空题
11．电源
12．电源 通路
13．开路 通路
14．、
15．电源
16．大地 云层
17．DGO BCFHIJL
18．开关 用电器
19．断开 不亮 断路 通路 短路
20．电荷的定向移动 正电荷 负电荷 正、负电荷 正电荷定向移动 正极 负极 相反 自由电子 相反、B、单向导电性、发光二极管
