第十五章 第2节电流和电路2021-2022学年人教版物理九年级同步练习（含答案）

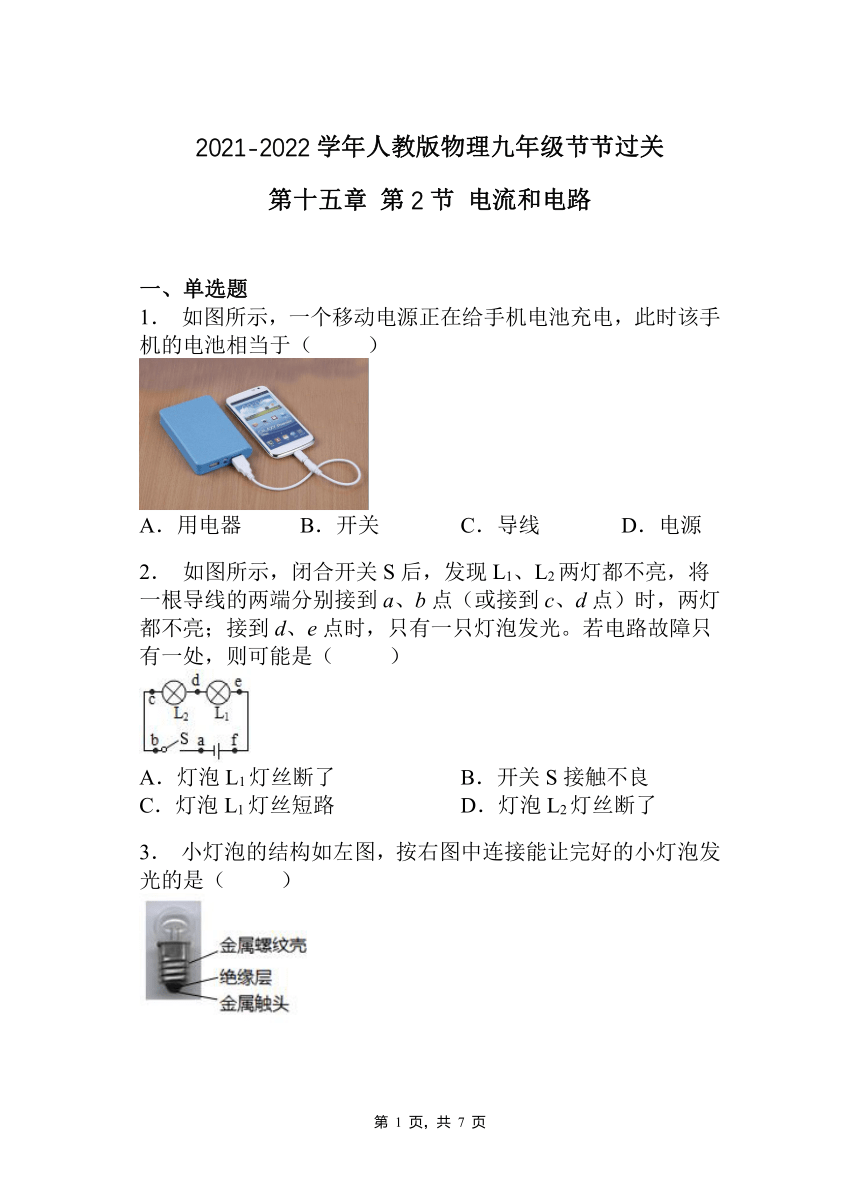

2021-2022学年人教版物理九年级节节过关
第十五章 第2节 电流和电路
一、单选题
1． 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（ ）
A．用电器 B．开关 C．导线 D．电源
2． 如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。若电路故障只有一处，则可能是（ ）
A．灯泡L1灯丝断了 B．开关S接触不良
C．灯泡L1灯丝短路 D．灯泡L2灯丝断了

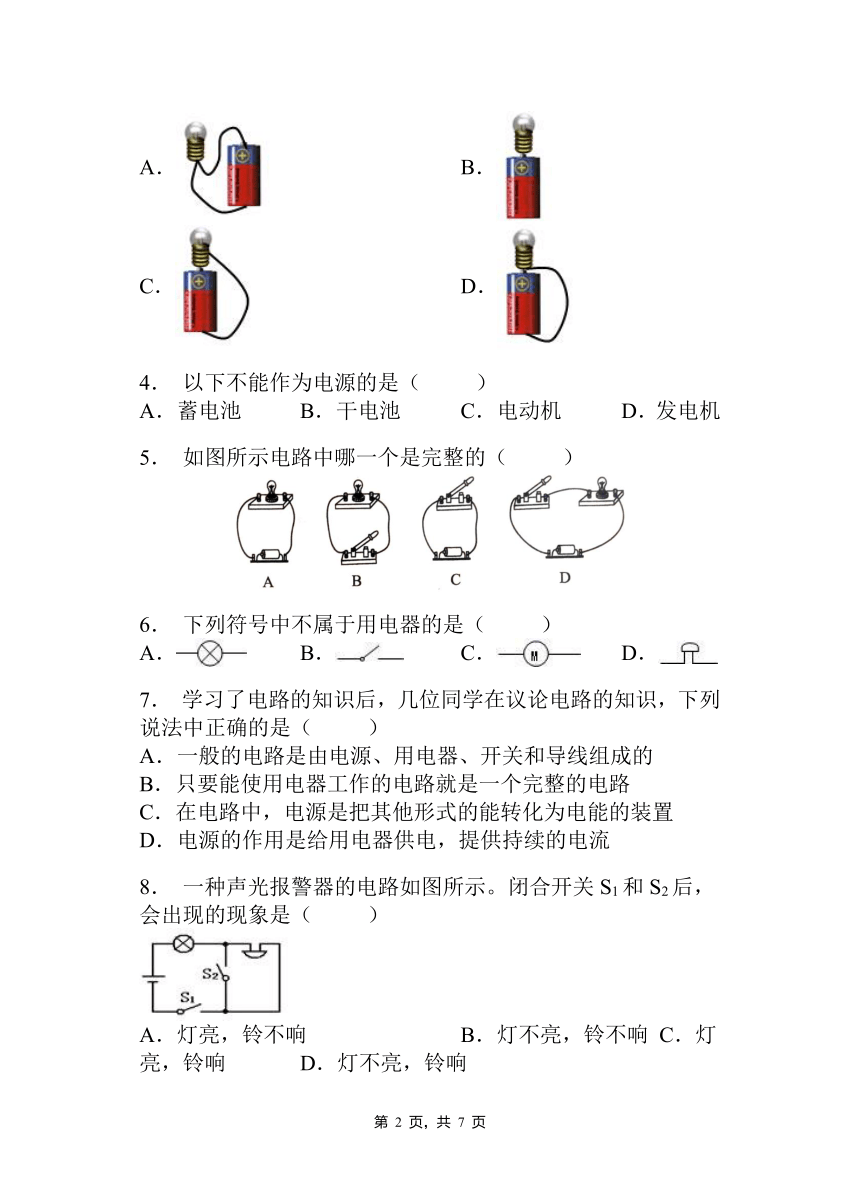

3． 小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
4． 以下不能作为电源的是（ ）
A．蓄电池 B．干电池 C．电动机 D．发电机
5． 如图所示电路中哪一个是完整的（ ）
6． 下列符号中不属于用电器的是（ ）
A． B． C． D．
7． 学习了电路的知识后，几位同学在议论电路的知识，下列说法中正确的是（ ）
A．一般的电路是由电源、用电器、开关和导线组成的
B．只要能使用电器工作的电路就是一个完整的电路
C．在电路中，电源是把其他形式的能转化为电能的装置
D．电源的作用是给用电器供电，提供持续的电流
8． 一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响

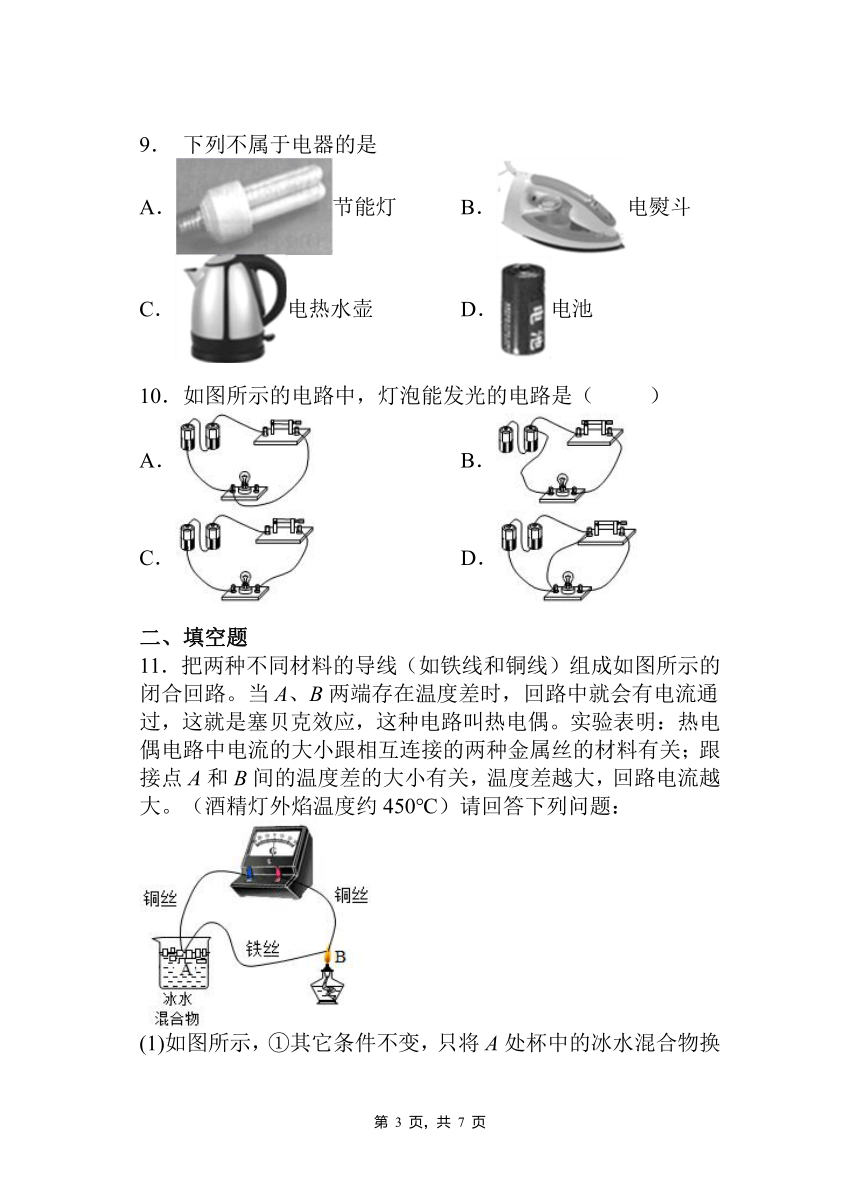

9． 下列不属于电器的是
A．节能灯 B．电熨斗
C．电热水壶 D．电池
10．如图所示的电路中，灯泡能发光的电路是（ ）
A． B．
C． D．
二、填空题
11．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
12．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
13．如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 (填电路元件名称)。
14．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
15．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
16．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连，当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经会线导入大地，则此时金属线甲的电流方向是从 流向 。(均选填“云层”或“大地”)
17．电路的正常工作离不开电源，电源工作时将其他形式的能转化为 __________ 。在如图所示电路中，导线上电子的定向移动方向是从电源 __________ （选填“正极到负极”或“负极到正极”）。
18．金属中电流是_________的定向移动形成的，它带___电，金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流，只是电流方向与________电荷定向移动方向相同，与________电荷定向移动方向相反。
19．如图乙所示，是发光二极管的示意图，我们把它连入图甲所示电路中，当长脚接A接线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果短脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于________(选填“短路”或“开路”)状态，这说明发光二极管具有______的性质．
20．电路中有持续电流的条件：一要有_______；二是电路是________。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C C D B ACD A D C
二、填空题
11．变小 变为零 内 电
12．断路 短路 通路
13．开关
14．L2 L1、L2 短路
15．用电器 化学能
16．大地 云层
17．其它形式的能 负极到正极
18．自由电子 负 正电荷 正 负
19．开路 单向导电
20．电源 通路
