2021-2022学年人教版物理九年级课后提升
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V。则L1和L2两端的电压分别是（ ）
A.3V和4.5V B.1.5V和4.5V C.3V和1.5V D.1.5V和3V
2． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V
3． 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
4． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
5． 利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
6． 某电路中只有两盏电灯且都能发光，用电压表分别测量它们两端的电压，结果电压不相等，由此判断两盏电灯的连接方式是（ ）
A.一定是串联 B.一定是并联 C.串联、并联都有可能 D. 无法判断
7． 在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
A．L1一定短路 B．L2一定断路 C．L1短路，同时L2断路 D．检测导线一定断路
8． 如图所示电路，已知电源电压为6V，电压表的读数为4V，则（ ）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V

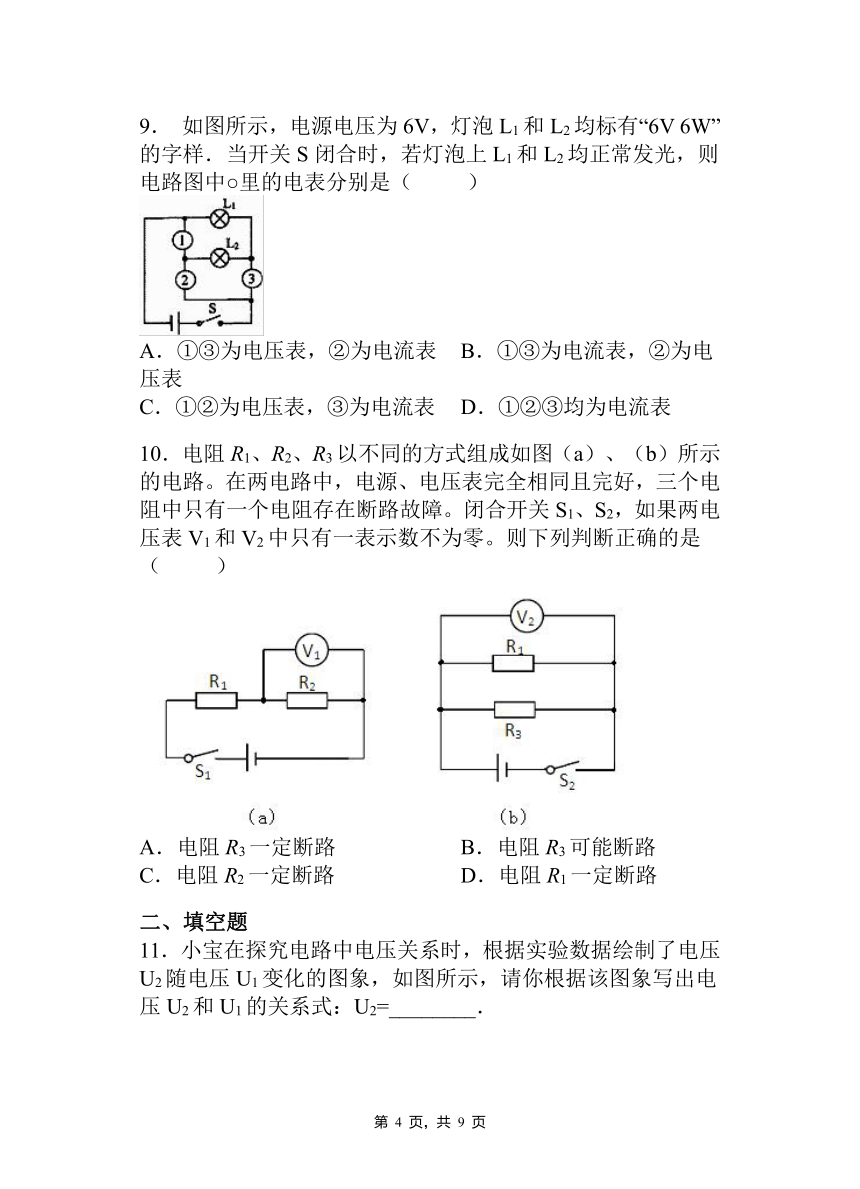

9． 如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样．当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（ ）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
10．电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路。在两电路中，电源、电压表完全相同且完好，三个电阻中只有一个电阻存在断路故障。闭合开关S1、S2，如果两电压表V1和V2中只有一表示数不为零。则下列判断正确的是（ ）
A．电阻R3一定断路 B．电阻R3可能断路
C．电阻R2一定断路 D．电阻R1一定断路
二、填空题
11．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
12．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
13．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
14．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4 V和2.5 V，则电源电压为 ______ V，灯L1两端的电压为 ______ V，灯L2两端的电压为 ______ V．
15．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
16．如图所示的电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为______。
17．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
18．若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
19．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
20．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V.
三、实验题
21．在探究串、并联电路规律的实验里，王大海进行了如下操作：
（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．
②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．
表一
UAB UBC UAC
电压（V） 2.45 2.50 2.60
（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．
②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．
表二
IA IB IC
电流（A） 0.30 0.29 0.58
请你评估：
（1）表一的测量结果有一个是错误的，错误的是 ______ ，判断的依据是 ______
（2）表二的测量结果是否可能？谈谈你的观点_________．
22．小刚和小丽用如图所示的器材探究“串联电路的电压关系”，用三节干电池串联做电源，两只小灯泡的规格不同。
（1）请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。
（2）小刚用电压表测量L1两端的电压时，直接选用0~3V的量程，小丽说这样不行，那么规范的操作方法应该是 。
（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是 。L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是 。
（4）他们排除故障后继续实验，得出了上表中的一组数据。为了得出串联电路电压关系的普遍规律，他们还应当 。
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C C C A D B B D
二、填空题
11．9V—U1
12．8V
13．4 一样
14．4 1.5 2.5
15．串 1.6 灯L2开路
16．3∶5
17．3.5 3.5
18．12
19． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
20．L2 3.6
三、实验题
21．（1）UAC串联电路两端的总电压等于各部分电路两端的电压之和（或UAC＝UBC＋UAB） （2）可能，因为在误差允许的范围内能够得出：在并联电路中干路电流等于各支路电流之和（或IC＝IA＋IB）．
22．
（1）如图；
（2）用大量程试触，若偏转角度小，选择小量程进行实验；（3）断路 在L1两端接入电流表或无故障灯泡；（4）更换不同规格灯泡或电源多次实验
