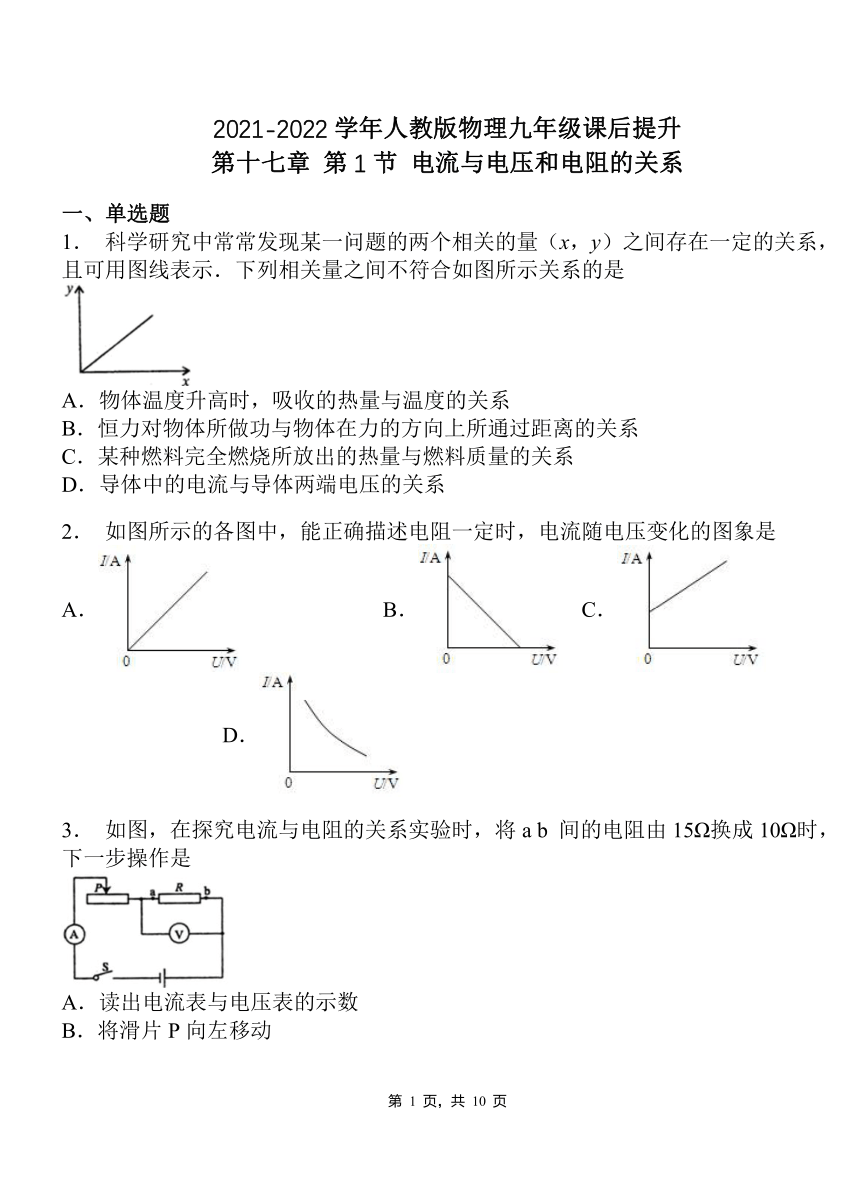

2021-2022学年人教版物理九年级课后提升
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是
A．物体温度升高时，吸收的热量与温度的关系
B．恒力对物体所做功与物体在力的方向上所通过距离的关系
C．某种燃料完全燃烧所放出的热量与燃料质量的关系
D．导体中的电流与导体两端电压的关系
2． 如图所示的各图中，能正确描述电阻一定时，电流随电压变化的图象是
A． B． C． D．
3． 如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是
A．读出电流表与电压表的示数
B．将滑片P向左移动
C．将滑片P向右移动
D．适当减少电池的节数

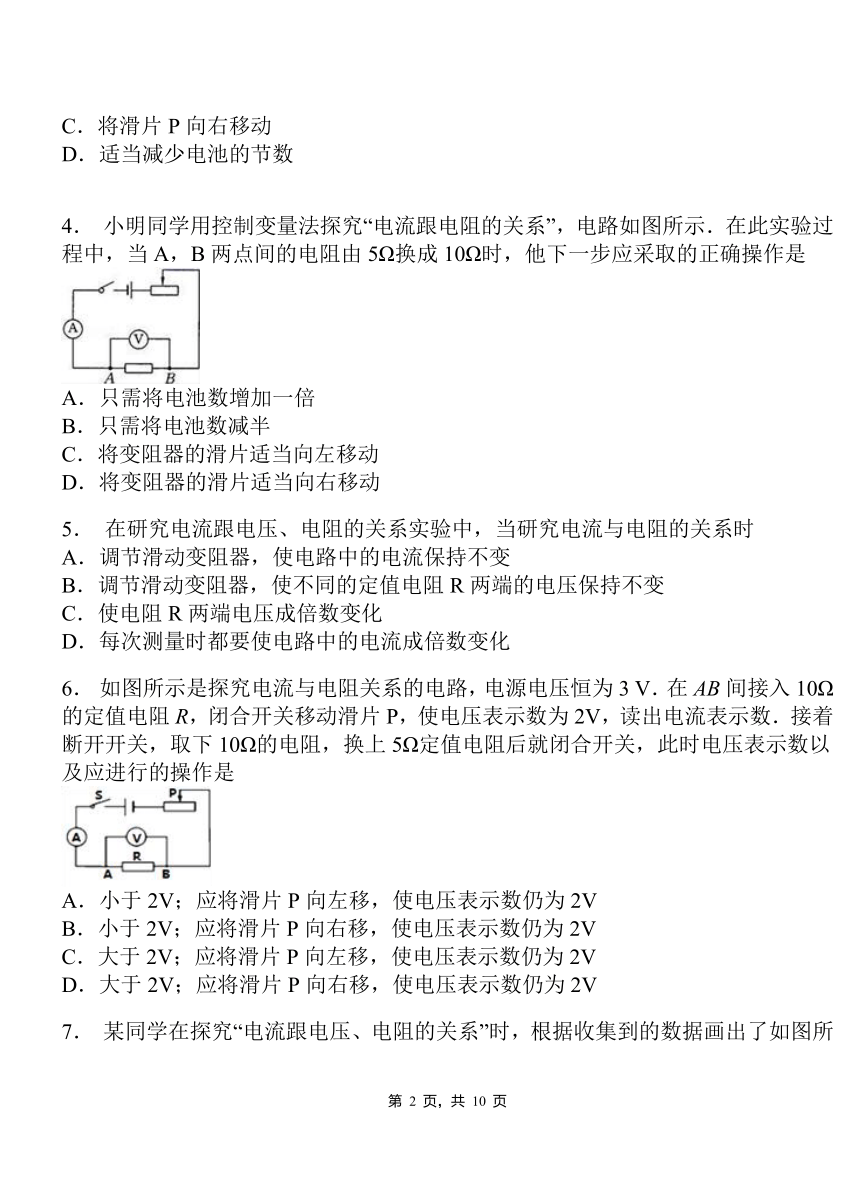

4． 小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示．在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是
A．只需将电池数增加一倍
B．只需将电池数减半
C．将变阻器的滑片适当向左移动
D．将变阻器的滑片适当向右移动
5． 在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时
A．调节滑动变阻器，使电路中的电流保持不变
B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变
C．使电阻R两端电压成倍数变化
D．每次测量时都要使电路中的电流成倍数变化
6． 如图所示是探究电流与电阻关系的电路，电源电压恒为3 V．在AB间接入10Ω的定值电阻R，闭合开关移动滑片P，使电压表示数为2V，读出电流表示数．接着断开开关，取下10Ω的电阻，换上5Ω定值电阻后就闭合开关，此时电压表示数以及应进行的操作是
A．小于2V；应将滑片P向左移，使电压表示数仍为2V
B．小于2V；应将滑片P向右移，使电压表示数仍为2V
C．大于2V；应将滑片P向左移，使电压表示数仍为2V
D．大于2V；应将滑片P向右移，使电压表示数仍为2V

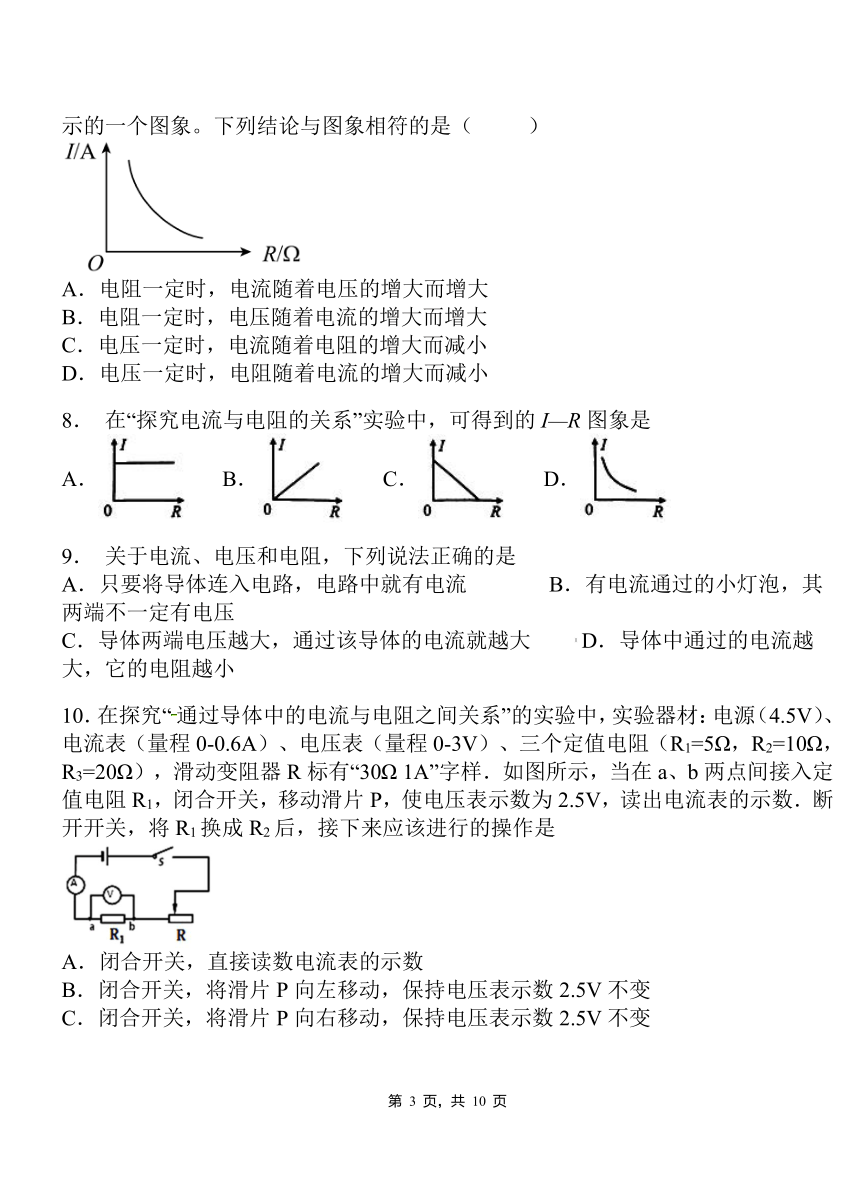

7． 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
8． 在“探究电流与电阻的关系”实验中，可得到的I—R图象是
A． B． C． D．
9． 关于电流、电压和电阻，下列说法正确的是
A．只要将导体连入电路，电路中就有电流 B．有电流通过的小灯泡，其两端不一定有电压
C．导体两端电压越大，通过该导体的电流就越大 D．导体中通过的电流越大，它的电阻越小
10．在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是
A．闭合开关，直接读数电流表的示数
B．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变
C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变
D．将滑片移动至阻值最大的位置后再闭合开关
二、填空题

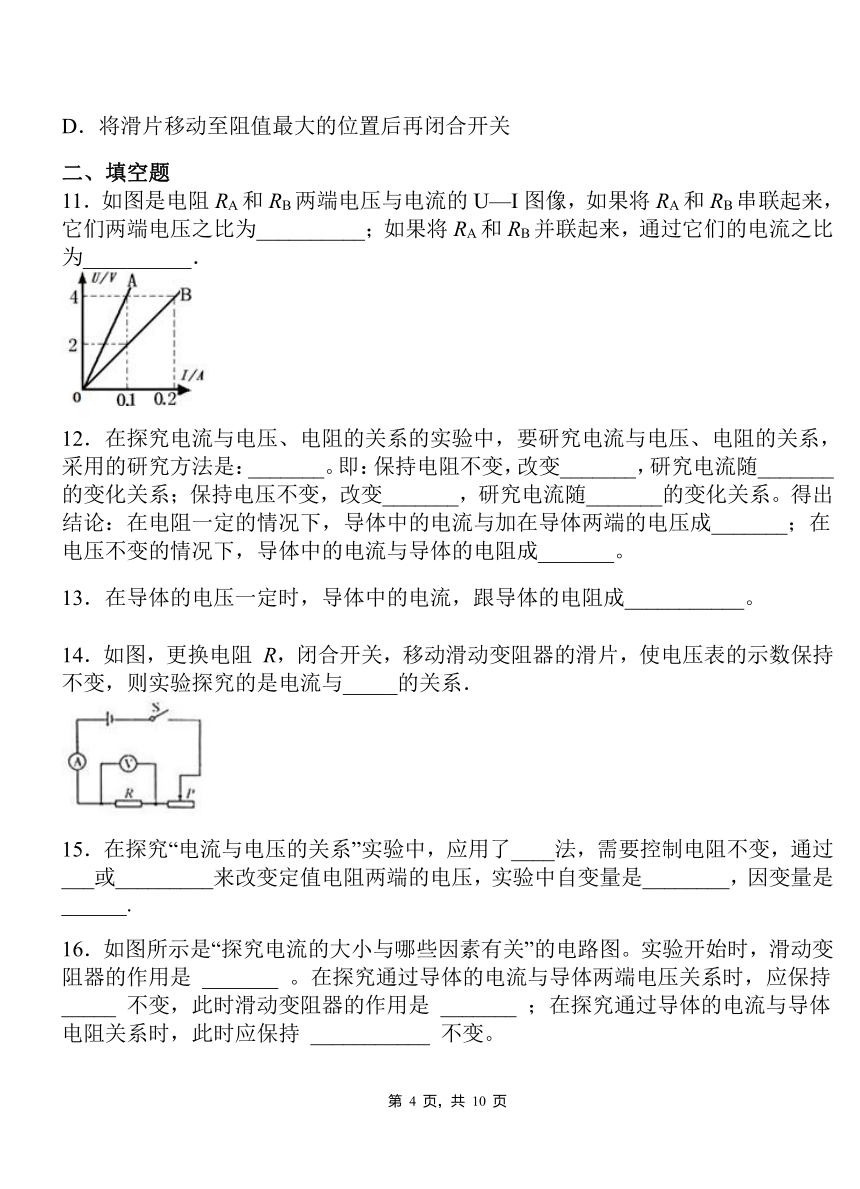

11．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．
12．在探究电流与电压、电阻的关系的实验中，要研究电流与电压、电阻的关系，采用的研究方法是：_______。即：保持电阻不变，改变_______，研究电流随_______的变化关系；保持电压不变，改变_______，研究电流随_______的变化关系。得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成_______；在电压不变的情况下，导体中的电流与导体的电阻成_______。
13．在导体的电压一定时，导体中的电流，跟导体的电阻成___________。
14．如图，更换电阻 R，闭合开关，移动滑动变阻器的滑片，使电压表的示数保持不变，则实验探究的是电流与_____的关系．
15．在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.
16．如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。

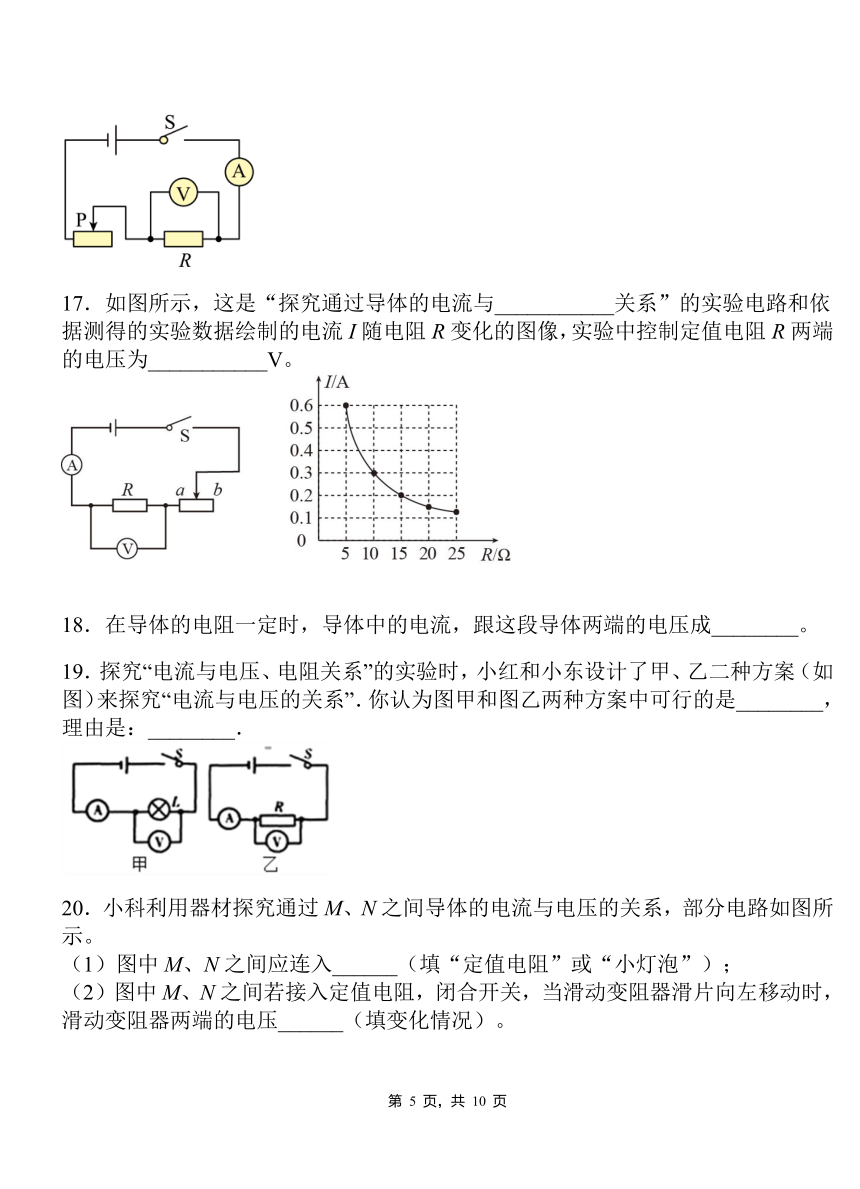

17．如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
18．在导体的电阻一定时，导体中的电流，跟这段导体两端的电压成________。
19．探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．
20．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。
三、实验题
21．如图是小明同学探究“电流与电压关系”的电路图．
（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．
（_____）
（2）小明连接电路时，开关应_____，滑动变阻器的滑片P应放在最_____（选填“左”或“右”）端．
（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____．
（4）接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是_____．
22．探究导体中的电流与导体两端电压的关系．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大________．
（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将__________（选填“变大”、“不变”或“变小”），电压表示数应__________（选填“变大”“不变”或“变小”）
（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5 A时电压表示数如图乙所示，其值为__________V．
（4）根据表中数据，在丙图中描出电流与电压的关系图线___________．
（5）分析上表中的数据，你能得出探究结论是：__________________________．
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C D B A C D C D
二、填空题
11．2:1 1:2
12．控制变量法电压电压电阻电阻正比反比
13．反比
14．电阻
15．控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
16．保护电路 电阻 改变电阻两端电压 电压
17．电阻 3
18．正比
19．乙 甲图不能控制电阻不变（或乙图能控制电阻不变）
20．定值电阻 减小
三、实验题
21． 断开 左 电阻R断路 保持定值电阻两端的电压不变
22． 变大 变大 2.5 电阻一定时，通过导体的电流与导体两端的电压成正比
