第十四章探究欧姆定律单元章末同步考点巩固卷-2021-2022学年沪粤版九年级上册物理（含答案）

第十四章探究欧姆定律单元章末同步考点巩固卷-2021-2022学年沪粤版九年级上册物理

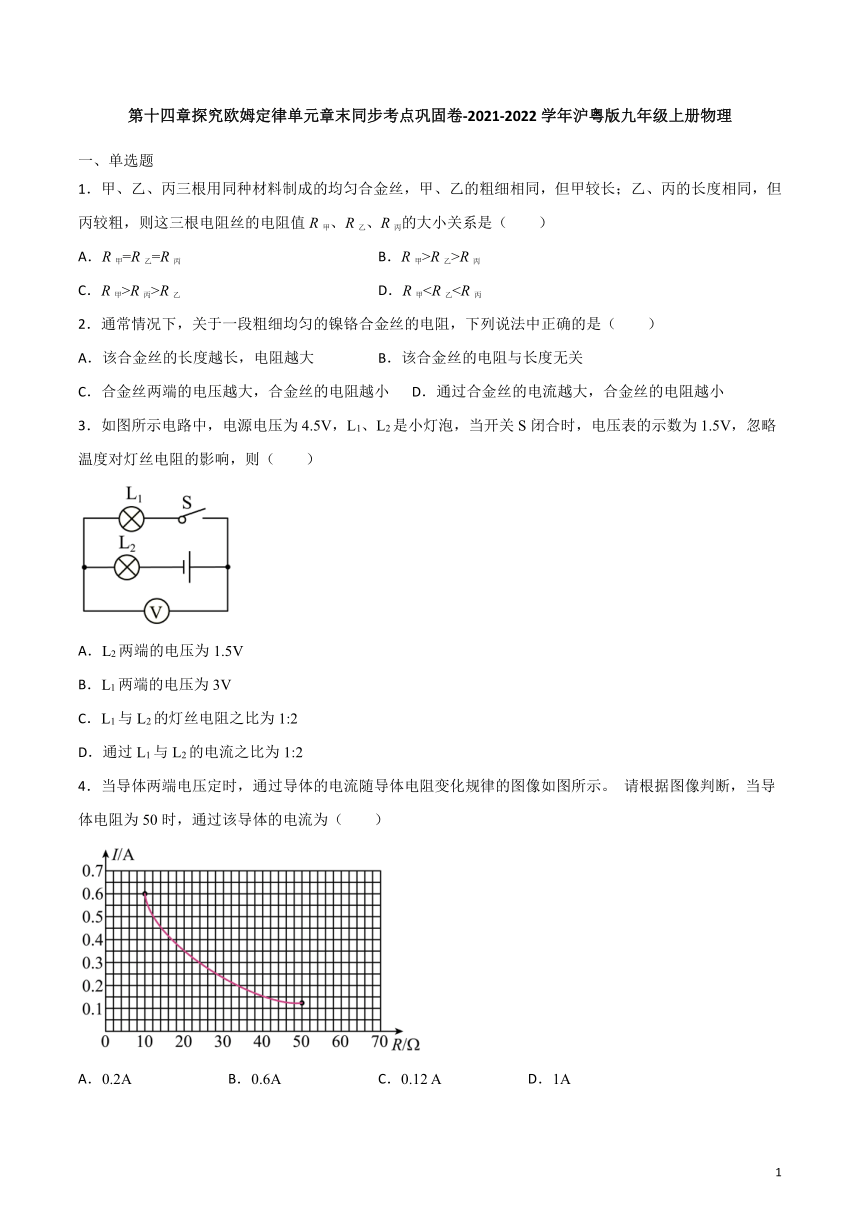

一、单选题
1．甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是（　　）
A．R甲=R乙=R丙 B．R甲>R乙>R丙
C．R甲>R丙>R乙 D．R甲2．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（　　）
A．该合金丝的长度越长，电阻越大 B．该合金丝的电阻与长度无关
C．合金丝两端的电压越大，合金丝的电阻越小 D．通过合金丝的电流越大，合金丝的电阻越小
3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（　　）
A．L2两端的电压为1.5V
B．L1两端的电压为3V
C．L1与L2的灯丝电阻之比为1:2
D．通过L1与L2的电流之比为1:2
4．当导体两端电压定时，通过导体的电流随导体电阻变化规律的图像如图所示。 请根据图像判断，当导体电阻为50时，通过该导体的电流为（　　）
A．0.2A B．0.6A C．0.12 A D．1A

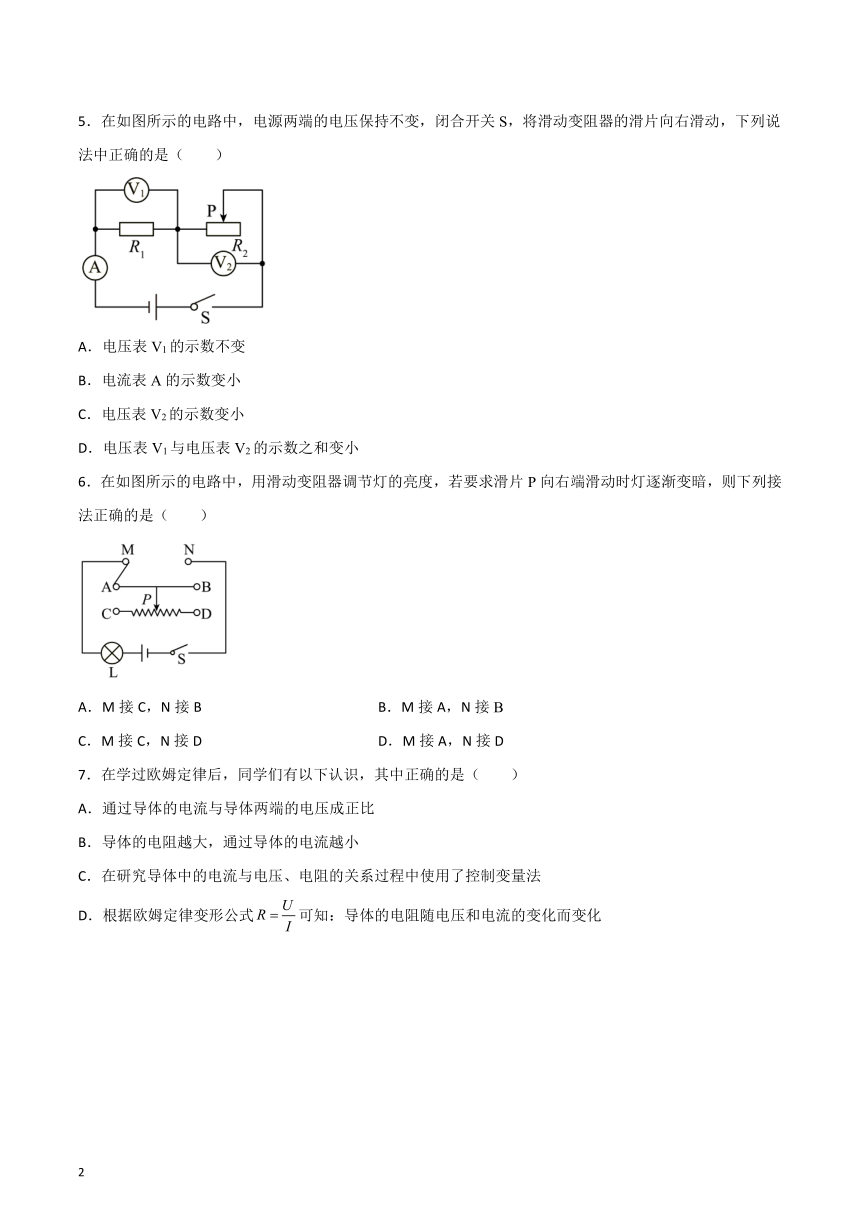

5．在如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片向右滑动，下列说法中正确的是（　　）
A．电压表V1的示数不变
B．电流表A的示数变小
C．电压表V2的示数变小
D．电压表V1与电压表V2的示数之和变小
6．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（　　）
A．M接C，N接B B．M接A，N接B
C．M接C，N接D D．M接A，N接D
7．在学过欧姆定律后，同学们有以下认识，其中正确的是（　　）
A．通过导体的电流与导体两端的电压成正比
B．导体的电阻越大，通过导体的电流越小
C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法
D．根据欧姆定律变形公式可知：导体的电阻随电压和电流的变化而变化

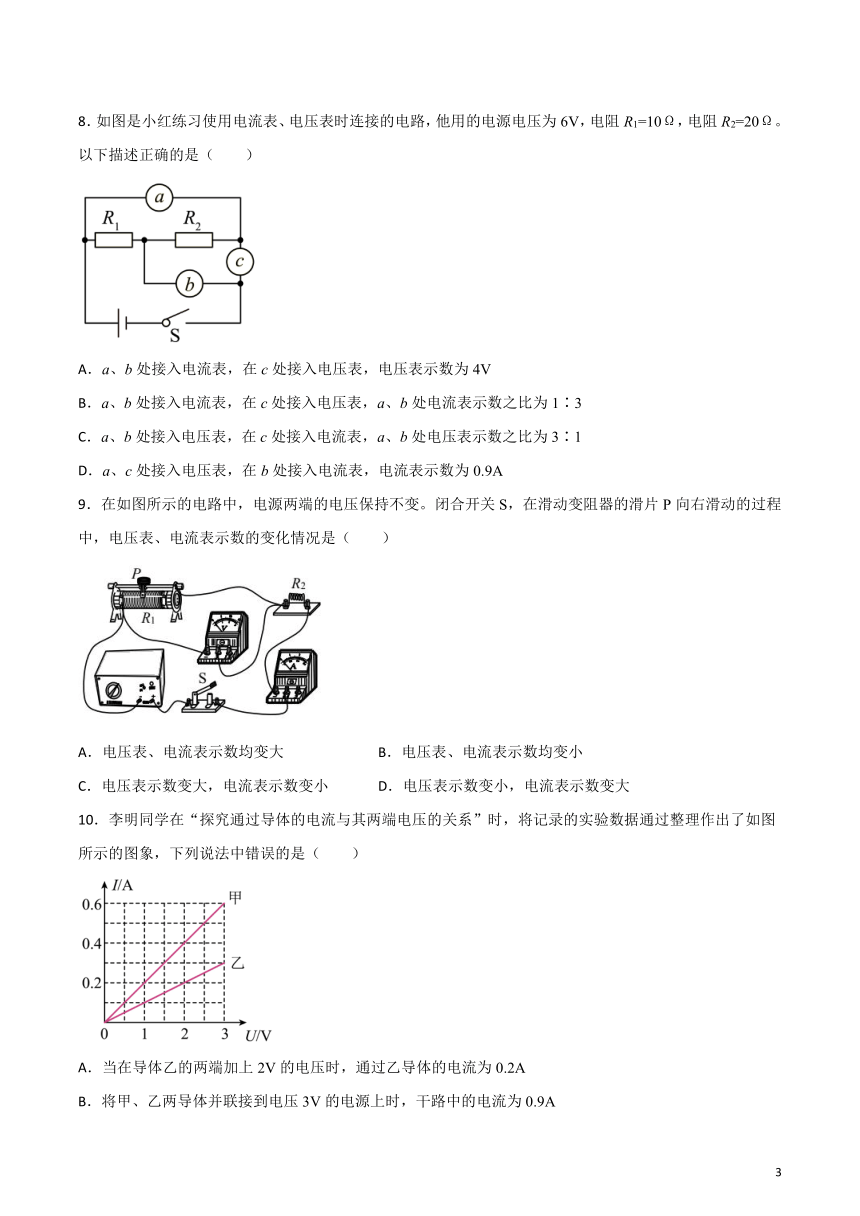

8．如图是小红练习使用电流表、电压表时连接的电路，他用的电源电压为6V，电阻R1=10Ω，电阻R2=20Ω。以下描述正确的是（　　）
A．a、b处接入电流表，在c处接入电压表，电压表示数为4V
B．a、b处接入电流表，在c处接入电压表，a、b处电流表示数之比为1∶3
C．a、b处接入电压表，在c处接入电流表，a、b处电压表示数之比为3∶1
D．a、c处接入电压表，在b处接入电流表，电流表示数为0.9A
9．在如图所示的电路中，电源两端的电压保持不变。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表、电流表示数的变化情况是（　　）
A．电压表、电流表示数均变大 B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大
10．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（　　）
A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2A
B．将甲、乙两导体并联接到电压3V的电源上时，干路中的电流为0.9A
C．导体甲的电阻大于导体乙的电阻
D．导体两端的电压为零时，导体的电阻不为零
二、填空题

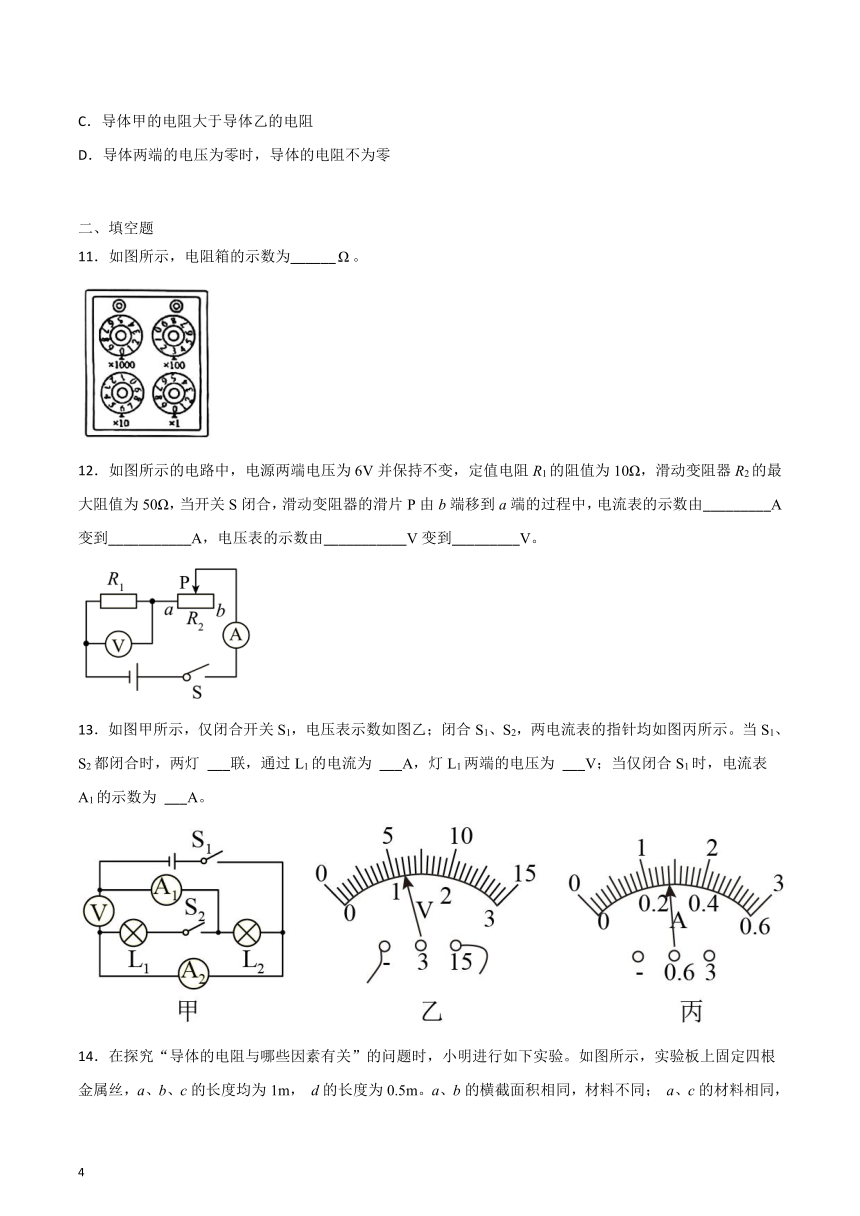

11．如图所示，电阻箱的示数为______。
12．如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，电流表的示数由_________A变到___________A，电压表的示数由___________V变到_________V。
13．如图甲所示，仅闭合开关S1，电压表示数如图乙；闭合S1、S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，两灯 ___联，通过L1的电流为 ___A，灯L1两端的电压为 ___V；当仅闭合S1时，电流表A1的示数为 ___A。

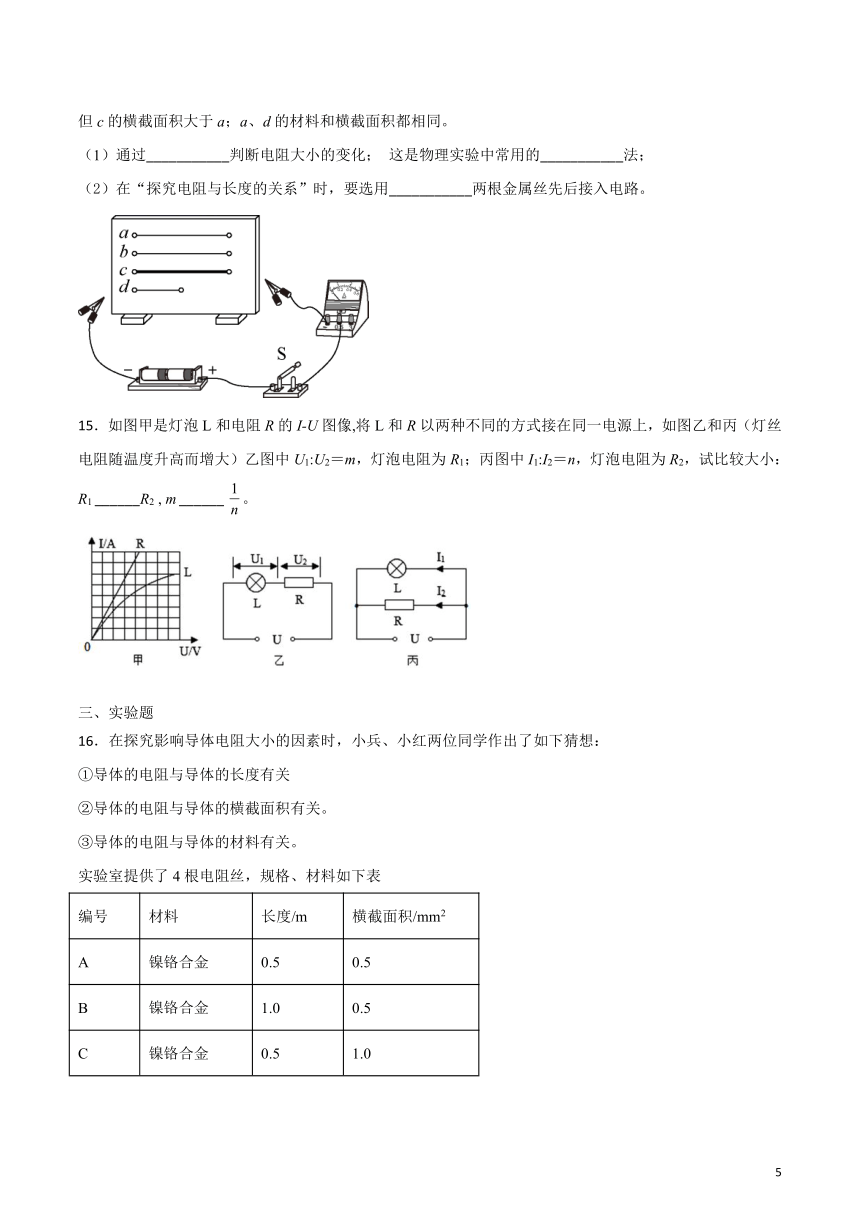

14．在探究“导体的电阻与哪些因素有关”的问题时，小明进行如下实验。如图所示，实验板上固定四根金属丝，a、b、c的长度均为1m， d的长度为0.5m。a、b的横截面积相同，材料不同； a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。
（1）通过___________判断电阻大小的变化； 这是物理实验中常用的___________法；
（2）在“探究电阻与长度的关系”时，要选用___________两根金属丝先后接入电路。
15．如图甲是灯泡L和电阻R的I-U图像,将L和R以两种不同的方式接在同一电源上，如图乙和丙（灯丝电阻随温度升高而增大）乙图中U1:U2＝m，灯泡电阻为R1；丙图中I1:I2＝n，灯泡电阻为R2，试比较大小：R1 ______R2 , m ______。
三、实验题
16．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如下表
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）如图所示的电路中，连接电路时开关应______（“闭合”或“断开”），连接好电路后，在M、N之间分别接上不同的电阻丝；
（2）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此初步得到的结论是：导体电阻跟______有关；
（3）为了验证上述猜想①，应该选用编号为______两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想______（填序号）；
（4）有同学认为，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化______（选填“明显”或“不明显”）；
（5）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就______了输电线的电阻（选填“增大”或“减小”），从而可以减输电线上的电能损失。
17．小欣利用实验探究“电流跟电阻的关系”。已知电源电压为3V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整______（要求：滑动变阻器的滑片P向左移动，电路中电流变大导线不得交叉）；
（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是______。
A．电阻处短路 B．电阻处断路 C．滑动变阻器处断路
（3）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______（选填“左”或“右”）移动，记录此时各表的示数；
（4）排除故障后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时，______。
18．如图甲所示是小燃“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是：电源（3V）、电流表（0~0.6A）、电压表（0~3V），定值电阻R1=5、R2=10、R3=20，滑动变阻器（30，2A）、开关、导线若干。
（1）探究电流与电压关系：
①探究电流与电压的关系时，要保持______不变，采用的研究方法是______法；
②闭合开关前，应将滑动变阻器滑片P移至阻值最大端，保护电路。实验中滑动变阻器的另一个作用是______（填写字母代号）；
A．改变定值电阻两端的电压
B．保证定值电阻两端的电压不变
③小燃选用5和10的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的阻值为______的电阻。
（2）探究电流与电阻的关系：
①小燃在实验中，首先确定一个保持不变的电压值U=1V，当AB间的电阻R由5Ω换成10时，闭合开关，应将滑动变阻器的滑片向______移动（选填“a”或“b”），使电压表示数等于1V；
②当AB间换接20的电阻时，小燃无论怎样移动滑动变阻器的滑片都无法使电压表示数达到1V，你认为的原因可能是______。
A．滑动变阻器的最大值太大
B．滑动变阻器的最大值太小
四、计算题
19．如图所示，电源两端电压U保持不变，电阻的阻值为20。闭合开关S，断开开关，电压表示数为4V。闭合开关S、，电压表示数为12V。求：
（1）电源两端的电压U。
（2）电阻的阻值。
20．如图所示的电路中，电源电压保持不变，电阻R1的阻值为10。R2为滑动变阻器，闭合开关，当滑片P处于a端时，电流表示数为0.6A，求：
（1）电源电压；
（2）当滑片P处于b端时，电压表示数5V，滑动变阻器最大电阻R2为多少？
21．如图甲所示，灯L的额定电压为12V，其I﹣U图象如图乙所示，定值电阻R0的阻值为20Ω，滑动变阻器上标有“100Ω，1A”。开关都闭合，灯L正常发光，电流表、电压表的量程分别为0～0.6A，0～15V。
（1）求灯正常发光的电阻；
（2）开关都闭合，灯L正常发光，电流表、电压表的量程分别为0～0.6A，0～15V．求滑动变阻器连入电路的阻值范围；
（3）闭合S，断开S1、S2，将电源换成一个可调电压的电源，电流表、电压表量程分别为0～0.6A，0～3V，其他部分电路连接不变。调节R使电流表和电压表先后均能达到满偏，且电路正常工作。求可调电源电压的取值范围。
参考答案
1．B2．A3．C4．C5．B6．A7．C8．B9．C10．C
11．36012． 1V 6V 13．并 0.28 6 1.12
14．电流表的示数 转换法 a、d
15．＜ ＜
16．断开 材料 A、B ② 不明显 减小
17． B 2.5 左 通过导体的电流与导体的电阻成反比
18．电阻 控制变量 A 5 b B
19．（1）12V；（2）40Ω
20．（1）6V；（2）50Ω
21．（1）40Ω；（2）0Ω~100Ω；（3）3.6V~12V
