第十五章 第2节电流和电路2021-2022学年人教版物理九年级（含答案）

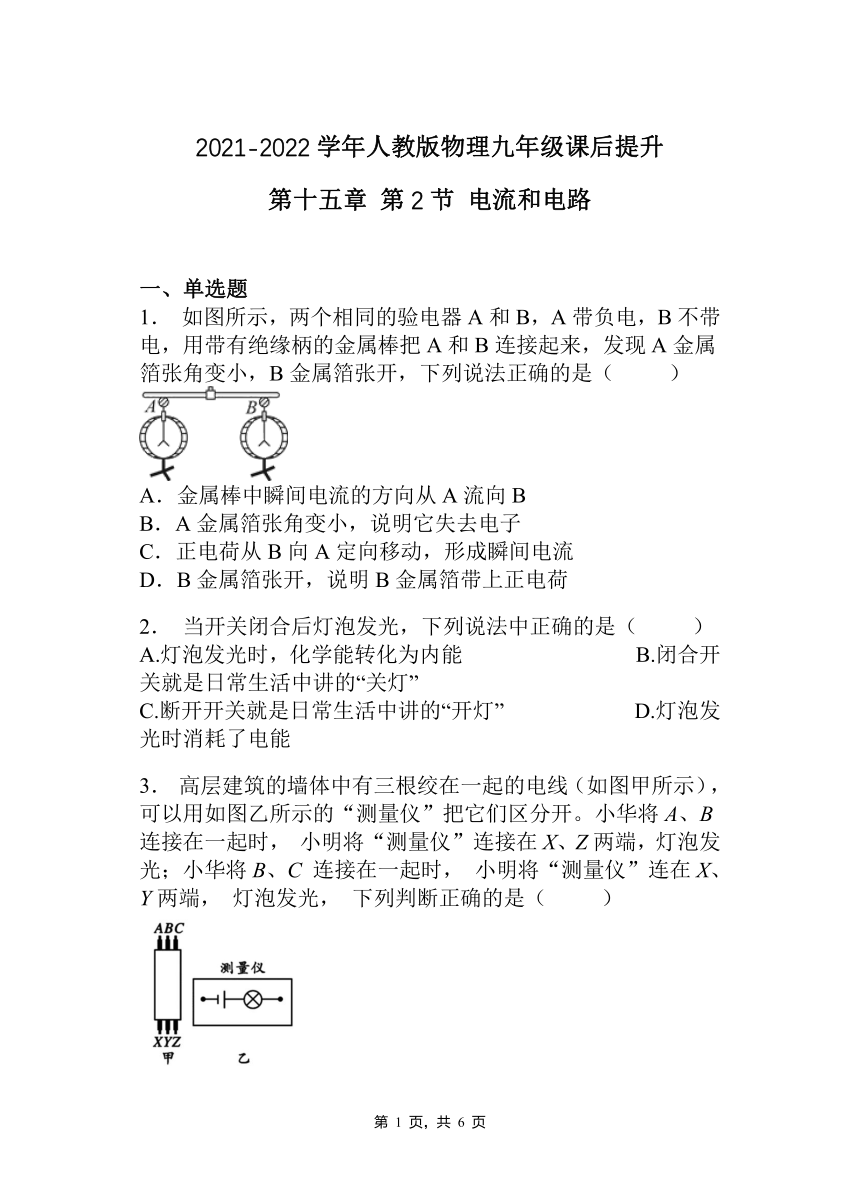

2021-2022学年人教版物理九年级课后提升
第十五章 第2节 电流和电路
一、单选题
1． 如图所示，两个相同的验电器A和B，A带负电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，发现A金属箔张角变小，B金属箔张开，下列说法正确的是（ ）
A．金属棒中瞬间电流的方向从A流向B
B．A金属箔张角变小，说明它失去电子
C．正电荷从B向A定向移动，形成瞬间电流
D．B金属箔张开，说明B金属箔带上正电荷
2． 当开关闭合后灯泡发光，下列说法中正确的是（ ）
A.灯泡发光时，化学能转化为内能 B.闭合开关就是日常生活中讲的“关灯”
C.断开开关就是日常生活中讲的“开灯” D.灯泡发光时消耗了电能
3． 高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）

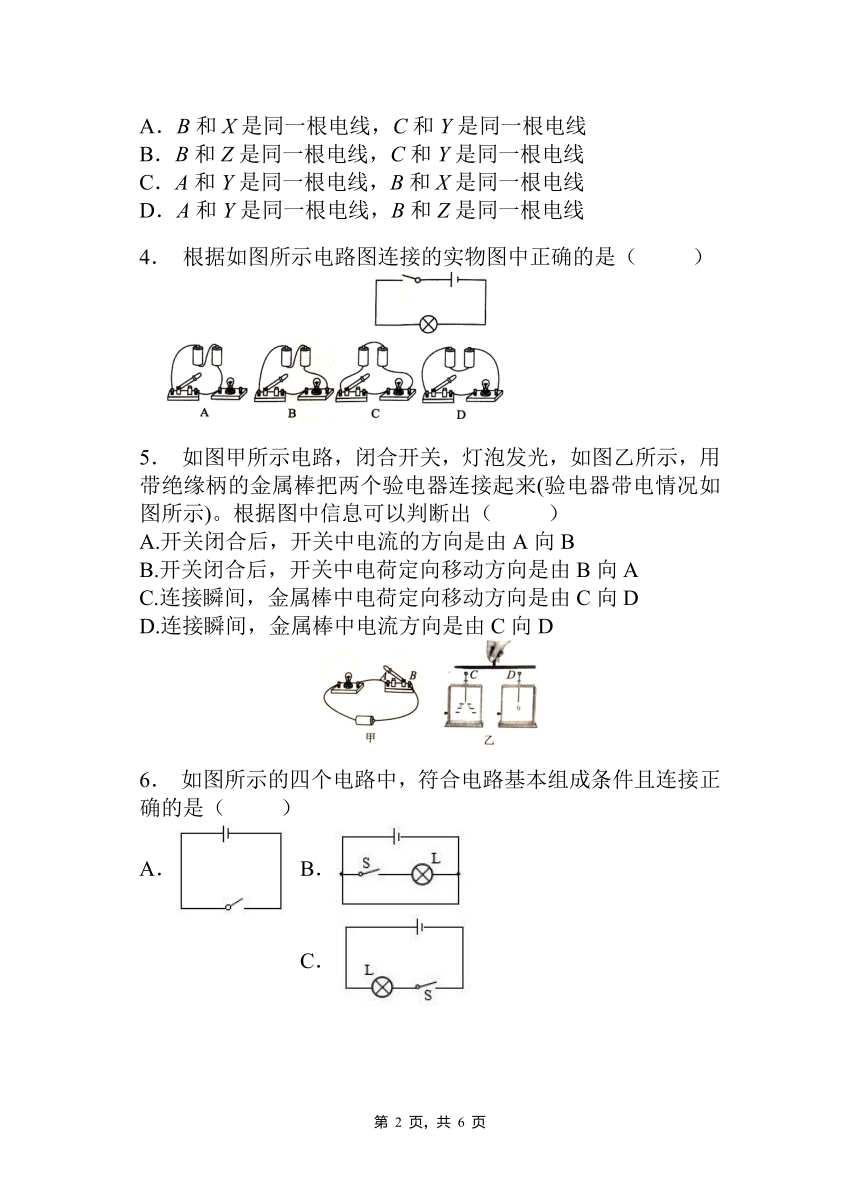

A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
4． 根据如图所示电路图连接的实物图中正确的是（ ）
5． 如图甲所示电路，闭合开关，灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来(验电器带电情况如图所示)。根据图中信息可以判断出（ ）
A.开关闭合后，开关中电流的方向是由A向B
B.开关闭合后，开关中电荷定向移动方向是由B向A
C.连接瞬间，金属棒中电荷定向移动方向是由C向D
D.连接瞬间，金属棒中电流方向是由C向D
6． 如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B． C． D．

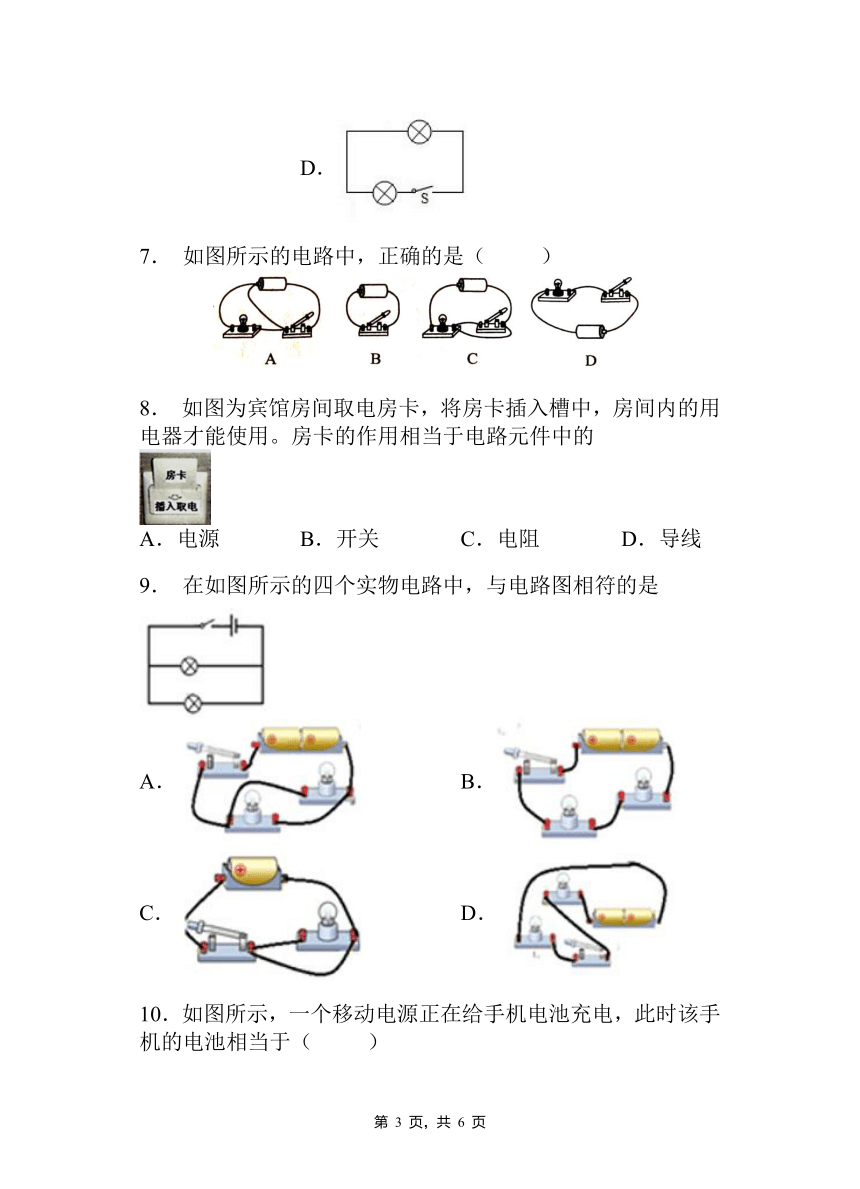

7． 如图所示的电路中，正确的是（ ）
8． 如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的
A．电源 B．开关 C．电阻 D．导线
9． 在如图所示的四个实物电路中，与电路图相符的是
A． B．
C． D．
10．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（ ）
A．用电器 B．开关 C．导线 D．电源
二、填空题
11．电路中有持续电流的条件：一要有_______；二是电路是________。
12．金属中电流是_________的定向移动形成的，它带___电，金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流，只是电流方向与________电荷定向移动方向相同，与________电荷定向移动方向相反。
13．如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 (填电路元件名称)。
14．小红同学在连接电路时发现。刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了_______。
15．电路中：①提供电能的装置是 [常用干电池的外壳(锌皮)是电池的 极，它的铜帽(接碳棒)是电池的 极]；②消耗电能的是 ；③输送电能的是 ；④控制电能输送的是 。
16．某兴趣小组同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盆水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯做电极，插人水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如上图所示，发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的 。
17．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
18．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
19．画电路图时的要求：导线用笔画线表示，尽量_______；交叉连接的导线，要在连接处画一个“_______点” 表示相交且相连；各元件的摆放顺序要与实际元件位置_______；元件不能画在_______处。
20．电路和水路有相似之处．如图所示，水泵相当于电路中的__，水轮机相当于电路中的__，阀门相当于电路中的__．
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D A B C C D B A A
二、填空题
11．电源 通路
12．自由电子 负 正电荷 正 负
13．开关
14．断开开关
15．电源 负 正 用电器 导线 开关
16．电源
17．B到A
18．正 相反 正 负 负 正
19．横平竖直 黑 相对应 拐角
20．电源 用电器 开关
