第5章 第3节凸透镜成像的规律2021-2022学年人教版八年级上册物理（含答案）

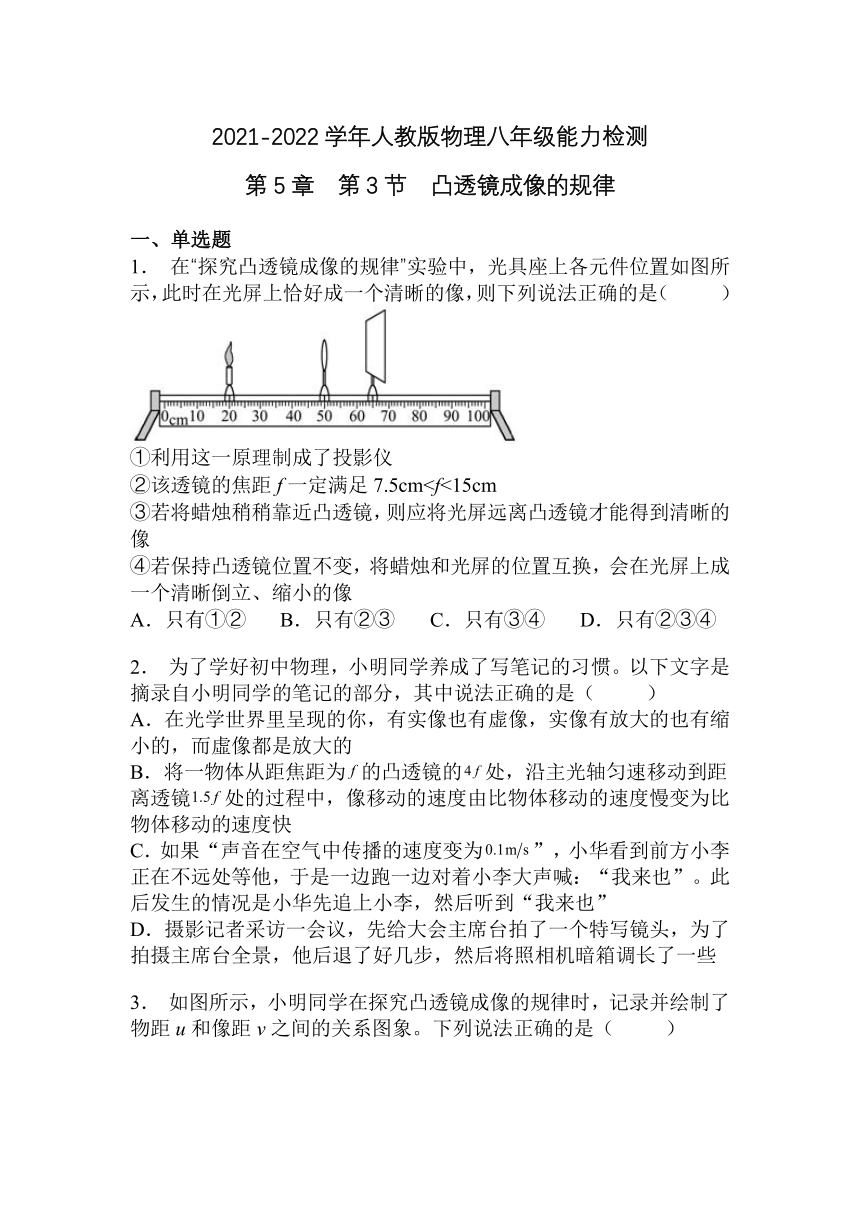

2021-2022学年人教版物理八年级能力检测
第5章 第3节 凸透镜成像的规律
一、单选题
1． 在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
①利用这一原理制成了投影仪
②该透镜的焦距f一定满足7.5cm③若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
A．只有①② B．只有②③ C．只有③④ D．只有②③④
2． 为了学好初中物理，小明同学养成了写笔记的习惯。以下文字是摘录自小明同学的笔记的部分，其中说法正确的是（ ）
A．在光学世界里呈现的你，有实像也有虚像，实像有放大的也有缩小的，而虛像都是放大的
B．将一物体从距焦距为的凸透镜的处，沿主光轴匀速移动到距离透镜处的过程中，像移动的速度由比物体移动的速度慢变为比物体移动的速度快
C．如果“声音在空气中传播的速度变为”，小华看到前方小李正在不远处等他，于是一边跑一边对着小李大声喊：“我来也”。此后发生的情况是小华先追上小李，然后听到“我来也”
D．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱调长了一些

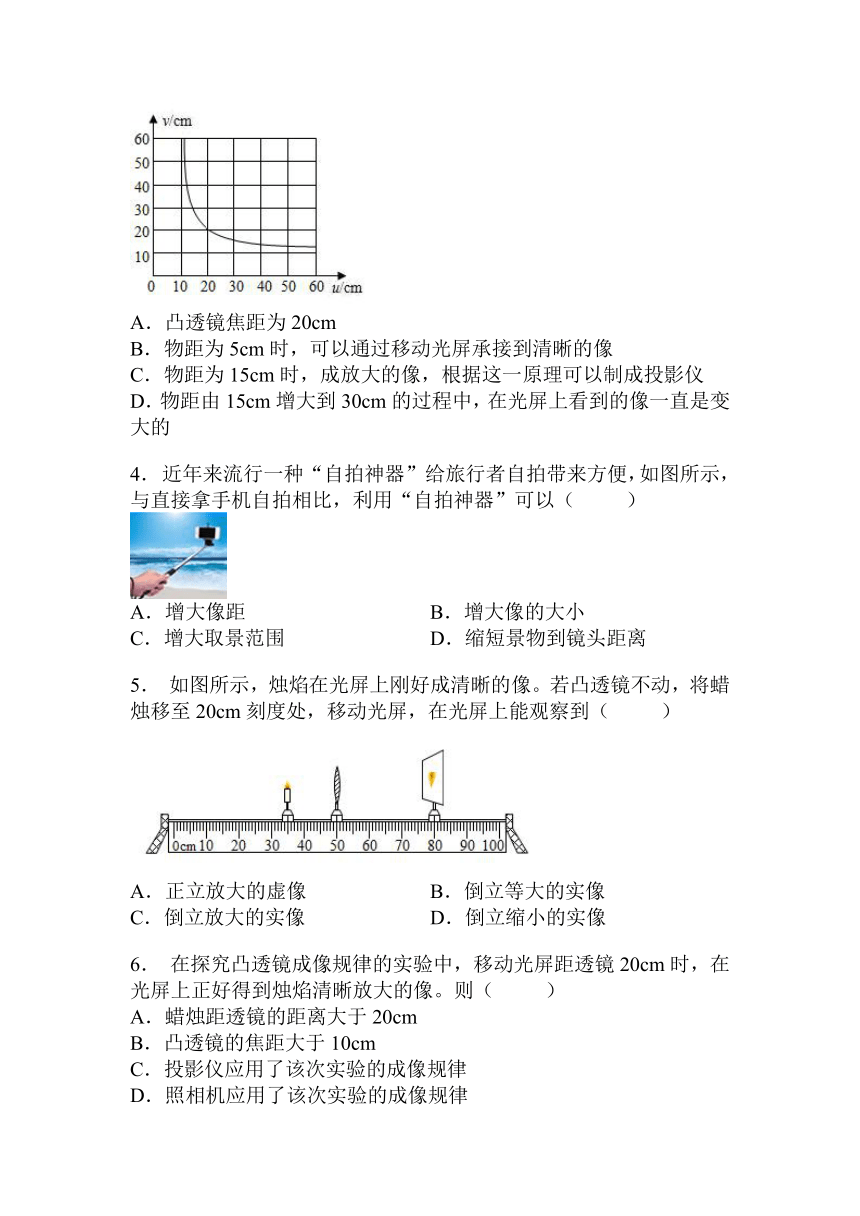

3． 如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。下列说法正确的是（ ）
A．凸透镜焦距为20cm
B．物距为5cm时，可以通过移动光屏承接到清晰的像
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪
D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
4． 近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（ ）
A．增大像距 B．增大像的大小
C．增大取景范围 D．缩短景物到镜头距离
5． 如图所示，烛焰在光屏上刚好成清晰的像。若凸透镜不动，将蜡烛移至20cm刻度处，移动光屏，在光屏上能观察到（ ）
A．正立放大的虚像 B．倒立等大的实像
C．倒立放大的实像 D．倒立缩小的实像
6． 在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。则（ ）
A．蜡烛距透镜的距离大于20cm
B．凸透镜的焦距大于10cm
C．投影仪应用了该次实验的成像规律
D．照相机应用了该次实验的成像规律
7． 如图所示，在探究凸透镜成像规律的实验中，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（ ）
A．该凸透镜的焦距大于15cm
B．将凸透镜向左移动，移动光屏可以在光屏上得到清晰放大的像
C．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像
8． 在做“研究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。由此可以判断，他所使用凸透镜的焦距（ ）
A．一定小于8cm B．一定在8cm到10cm之间
C．一定大于20cm D．一定在10cm到16cm之间
9． 如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（ ）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到缩小的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像

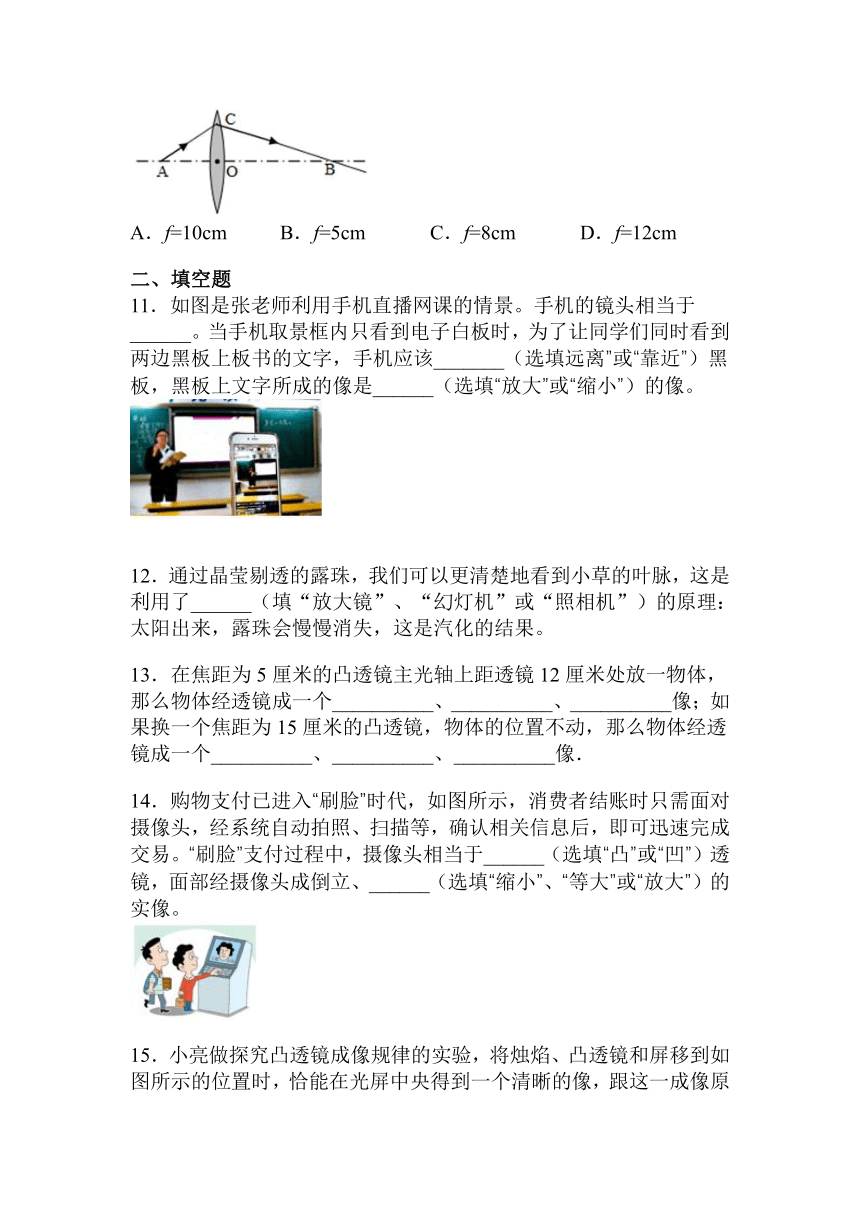

10．如图所示，AC为入射光线，CB为折射光线，且AO＜OB。已知AO=10cm，该凸透镜的焦距可能是（ ）
A．f=10cm B．f=5cm C．f=8cm D．f=12cm
二、填空题
11．如图是张老师利用手机直播网课的情景。手机的镜头相当于______。当手机取景框内只看到电子白板时，为了让同学们同时看到两边黑板上板书的文字，手机应该_______（选填远离”或“靠近”）黑板，黑板上文字所成的像是______（选填“放大”或“缩小”）的像。
12．通过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了______（填“放大镜”、“幻灯机”或“照相机”）的原理：太阳出来，露珠会慢慢消失，这是汽化的结果。
13．在焦距为5厘米的凸透镜主光轴上距透镜12厘米处放一物体，那么物体经透镜成一个__________、__________、__________像；如果换一个焦距为15厘米的凸透镜，物体的位置不动，那么物体经透镜成一个__________、__________、__________像．
14．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于______（选填“凸”或“凹”）透镜，面部经摄像头成倒立、______（选填“缩小”、“等大”或“放大”）的实像。

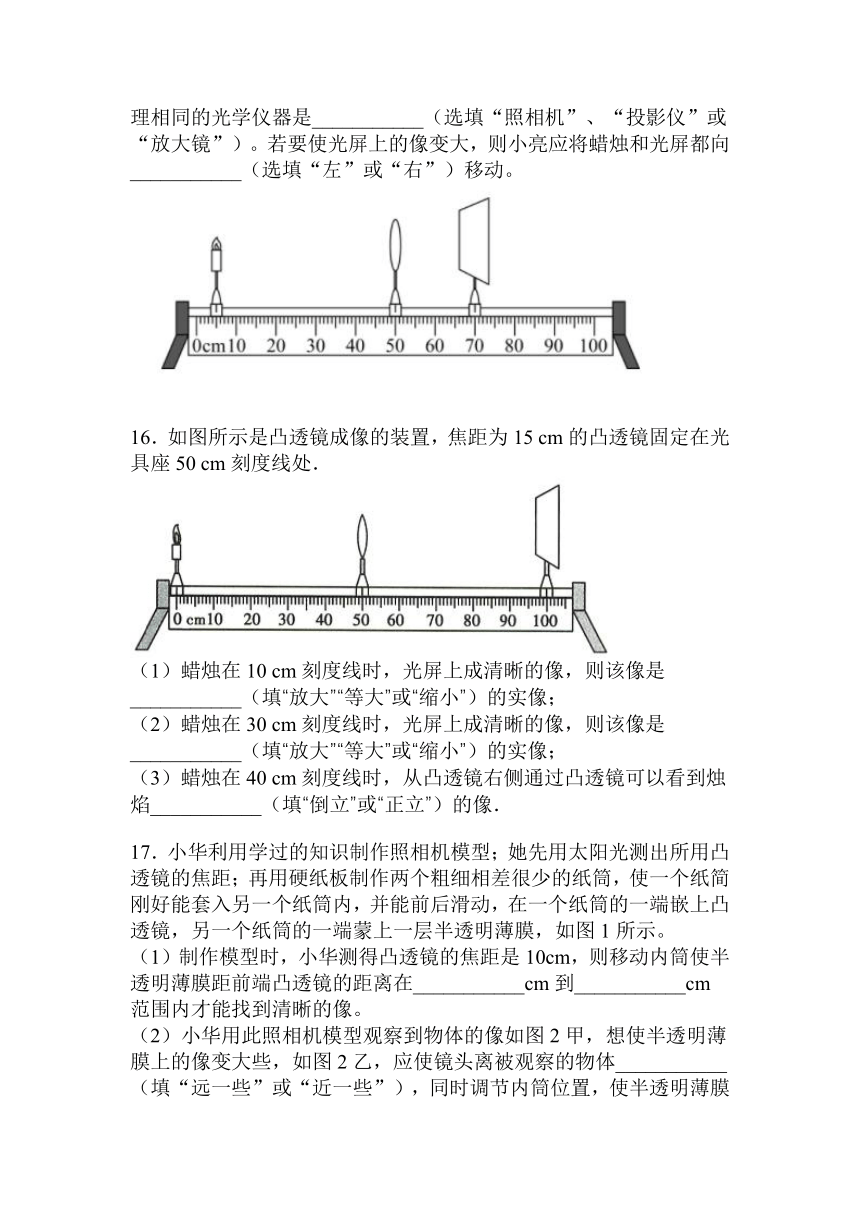

15．小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应将蜡烛和光屏都向___________（选填“左”或“右”）移动。
16．如图所示是凸透镜成像的装置，焦距为15 cm的凸透镜固定在光具座50 cm刻度线处．
（1）蜡烛在10 cm刻度线时，光屏上成清晰的像，则该像是___________（填“放大”“等大”或“缩小”）的实像；
（2）蜡烛在30 cm刻度线时，光屏上成清晰的像，则该像是___________（填“放大”“等大”或“缩小”）的实像；
（3）蜡烛在40 cm刻度线时，从凸透镜右侧通过凸透镜可以看到烛焰___________（填“倒立”或“正立”）的像．
17．小华利用学过的知识制作照相机模型；她先用太阳光测出所用凸透镜的焦距；再用硬纸板制作两个粗细相差很少的纸筒，使一个纸简刚好能套入另一个纸筒内，并能前后滑动，在一个纸筒的一端嵌上凸透镜，另一个纸筒的一端蒙上一层半透明薄膜，如图1所示。
（1）制作模型时，小华测得凸透镜的焦距是10cm，则移动内筒使半透明薄膜距前端凸透镜的距离在___________cm到___________cm范围内才能找到清晰的像。
（2）小华用此照相机模型观察到物体的像如图2甲，想使半透明薄膜上的像变大些，如图2乙，应使镜头离被观察的物体___________（填“远一些”或“近一些”），同时调节内筒位置，使半透明薄膜上的像变得清晰。
18．用焦距为10 cm的凸透镜使烛焰在光屏上成倒立、缩小的实像，蜡烛到凸透镜的距离应该大于______cm，当蜡烛到凸透镜的距离小于_______cm时，透过凸透镜能看到正立、放大的___________像．
19．一个凸透镜的焦距10厘米，要使物体通过凸透镜折射后能在光屏上得到放大的像，应使物体与凸透镜的距离在__________范围内；光屏与凸透镜的距离在__________范围内．
20．小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
三、实验题
21．在探究“凸透镜成像规律”的实验中
（1）当透镜移至如图甲所示位置时，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距是______cm；
（2）若蜡烛、光屏和透镜如图乙所示，想得到一个倒立等大的实像，那么需要将光源向______移动（选填“左”或“右”），除了要将光源移动以外，还需要将光屏______凸透镜（选填“靠近”或“远离”）。
22．同学们用如图甲的装置探究影响凸透镜成像虚实的因素，进行如下实验。
（1）为更好地观察实验现象，应选择在 ___________（选填“较暗”或“较亮”）的环境下进行实验。
（2）用手电筒的光水平照射凸透镜，通过确定光的会聚点来测量凸透镜的焦距，在相同实验条件下，小丁和小刚测量相同透镜的焦距，小刚的测量结果总比小丁的测量结果小，经对比发现两人使用的手电筒略有不同（如图乙），则使用手电筒 ___________的测量结果准确度较高，小刚使用的应该是手电筒 ___________。
（3）正确测出焦距f后，点燃蜡烛继续实验。发现当物距u＜f时，光屏上不能出现烛焰的像，但直接用眼睛透过透镜能观察到烛焰的像，说明该像是 ___________（选填“实”或“虚”）像；当u=f时，___________（选填“能”或“不能”）观察到烛焰的像；当u>f时，光屏上能出现烛焰的像，说明该像是 ___________（选填“实”或“虚”）像。同学们详解得出结论：像的虚实由u和f的大小关系决定。
2021-2022学年人教版八年级上册物理第5章 第3节凸透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C C D C B B D C
二、填空题
11．凸透镜 远离 缩小
12．放大镜
13．倒立 缩小 实 正立 放大 虚
14．凸 缩小
15．照相机 右
16．缩小 放大 正立
17．10 20 近一些
18．20 10 虚
19．10cm20cm 大于20cm
20．主光轴 投影仪 40
三、实验题
21．8.0 右 靠近
22．较暗 A A 虚 不能 实
