2021-2022学年人教版物理九年级能力检测
第十五章 第2节 电流和电路
一、单选题

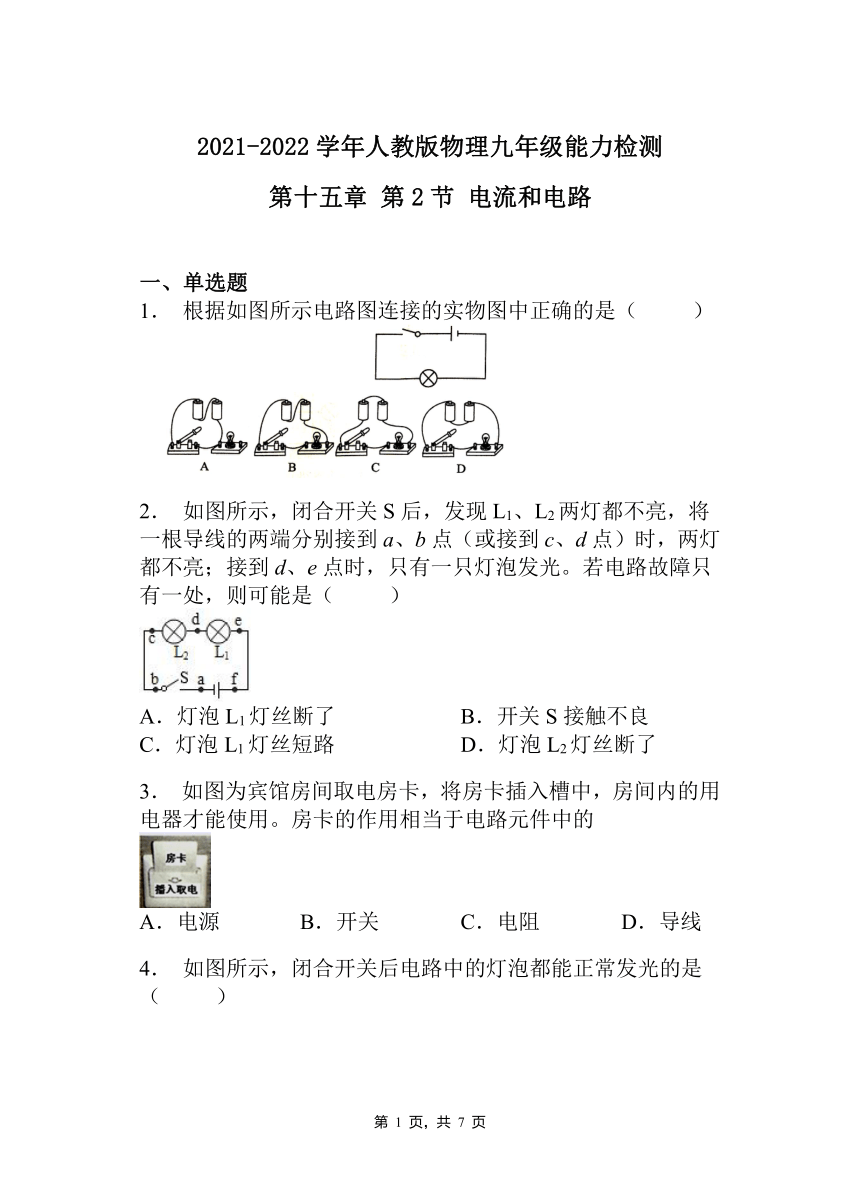

1. 根据如图所示电路图连接的实物图中正确的是( )
2. 如图所示,闭合开关S后,发现L1、L2两灯都不亮,将一根导线的两端分别接到a、b点(或接到c、d点)时,两灯都不亮;接到d、e点时,只有一只灯泡发光。若电路故障只有一处,则可能是( )
A.灯泡L1灯丝断了 B.开关S接触不良
C.灯泡L1灯丝短路 D.灯泡L2灯丝断了
3. 如图为宾馆房间取电房卡,将房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于电路元件中的
A.电源 B.开关 C.电阻 D.导线
4. 如图所示,闭合开关后电路中的灯泡都能正常发光的是( )
A. B.
C. D.

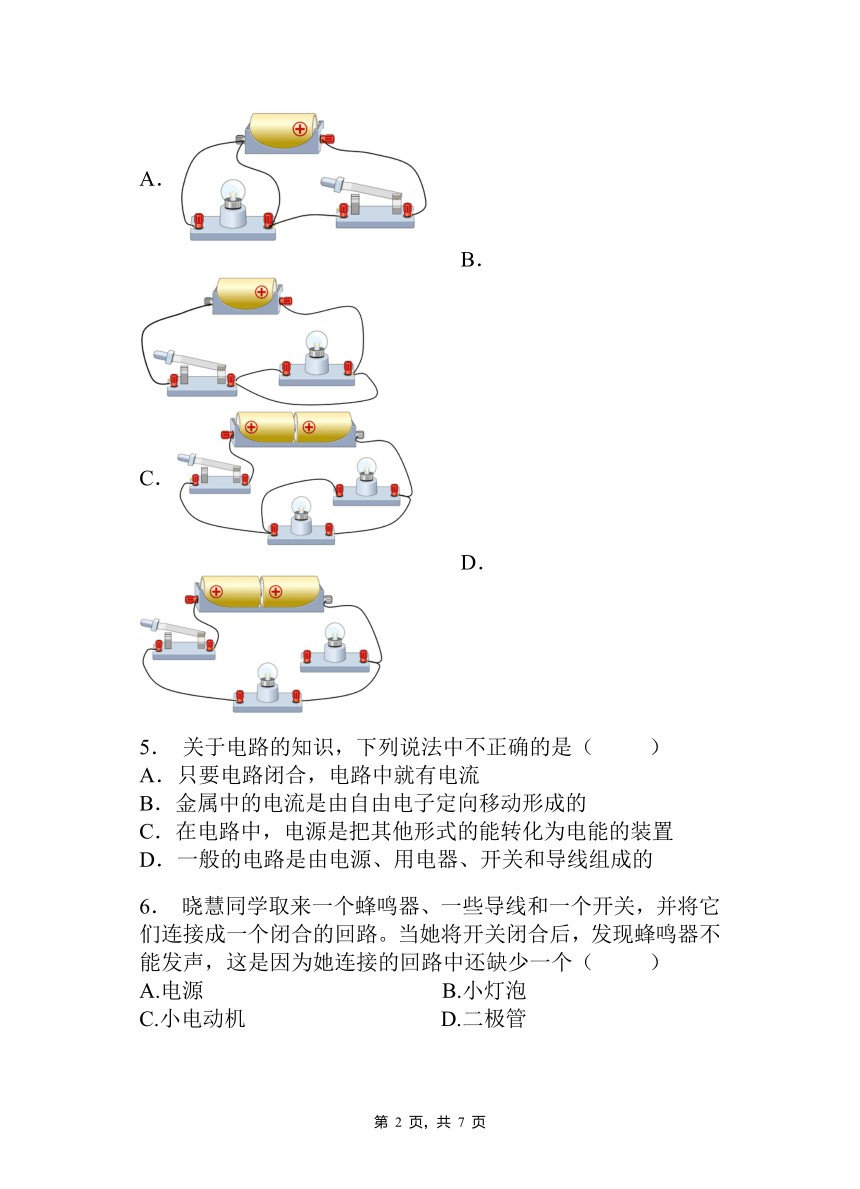

5. 关于电路的知识,下列说法中不正确的是( )
A.只要电路闭合,电路中就有电流
B.金属中的电流是由自由电子定向移动形成的
C.在电路中,电源是把其他形式的能转化为电能的装置
D.一般的电路是由电源、用电器、开关和导线组成的
6. 晓慧同学取来一个蜂鸣器、一些导线和一个开关,并将它们连接成一个闭合的回路。当她将开关闭合后,发现蜂鸣器不能发声,这是因为她连接的回路中还缺少一个( )
A.电源 B.小灯泡
C.小电动机 D.二极管

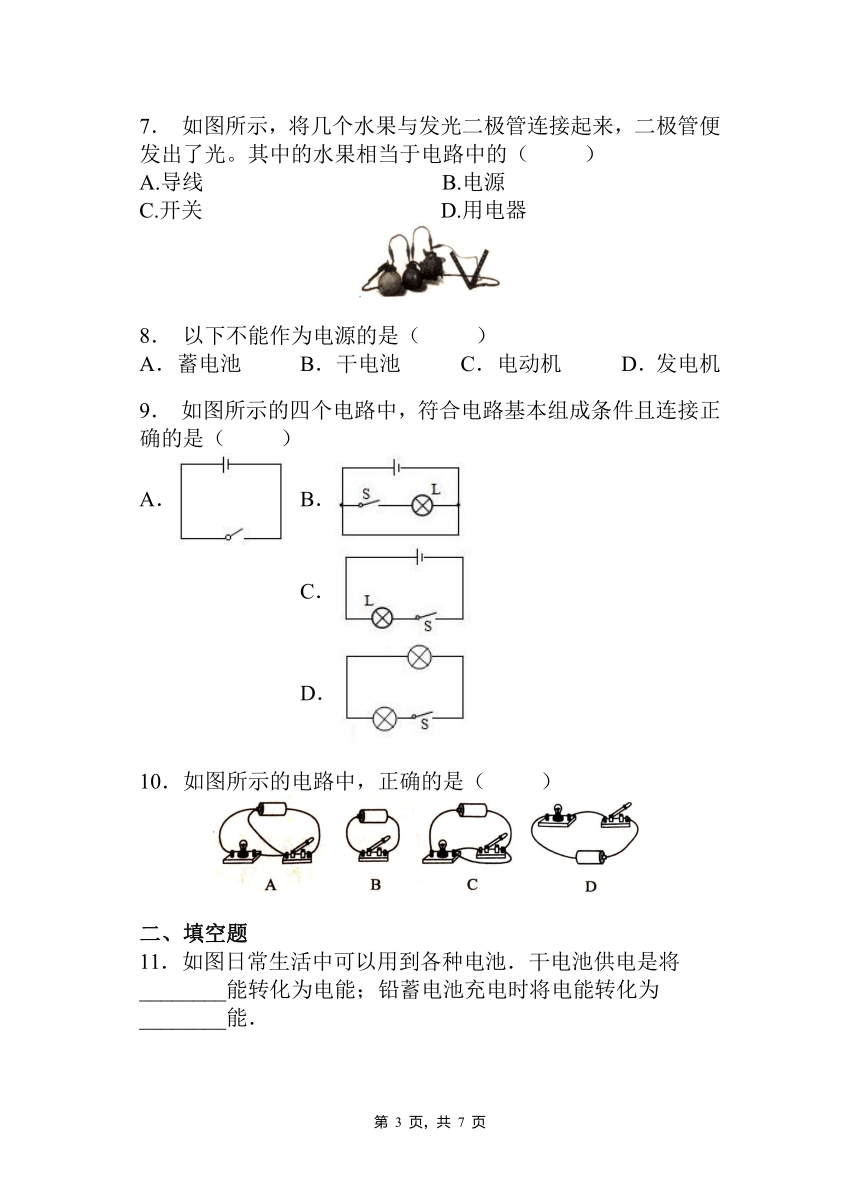

7. 如图所示,将几个水果与发光二极管连接起来,二极管便发出了光。其中的水果相当于电路中的( )
A.导线 B.电源
C.开关 D.用电器
8. 以下不能作为电源的是( )
A.蓄电池 B.干电池 C.电动机 D.发电机
9. 如图所示的四个电路中,符合电路基本组成条件且连接正确的是( )
A. B. C. D.
10.如图所示的电路中,正确的是( )
二、填空题
11.如图日常生活中可以用到各种电池.干电池供电是将 ________能转化为电能;铅蓄电池充电时将电能转化为 ________能.
12.把两种不同材料的导线(如铁线和铜线)组成如图所示的闭合回路。当A、B两端存在温度差时,回路中就会有电流通过,这就是塞贝克效应,这种电路叫热电偶。实验表明:热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关;跟接点A和B间的温度差的大小有关,温度差越大,回路电流越大。(酒精灯外焰温度约450℃)请回答下列问题:
(1)如图所示,①其它条件不变,只将A处杯中的冰水混合物换为沸水,电路电流_____,②其它条件不变,移去酒精灯,将B放入另一杯冰水混合物中,稳定后,电路电源_____(各空白均选填“变大”、“变小”、“不变”、“变为零”);
(2)这样的热电偶实际上是一个电源,它的电能是由_____能转化而来,热电偶电路可以把温度信号换成_____信号。
13.如图所示,验电器的工作原理是_________;用一个带负电的物体a去接触不带电的验电器的金属球b时,a上的一些________转移到b上,所以金属球b也带上负电,瞬时电流方向_____(选填“a→b”、“b→a”).
14.画电路图时的要求:导线用笔画线表示,尽量_______;交叉连接的导线,要在连接处画一个“_______点” 表示相交且相连;各元件的摆放顺序要与实际元件位置_______;元件不能画在_______处。
15.如图所示,电路元件与导线连接均完好,闭合开关时______亮,闭合和时______亮.
16.如图所示为某定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹.请你结合所学知识帮助专家进行排爆详解:
(1)定时器(时钟)应该安装在b导线上.在定时阶段,该导线是_____(填“通”或“断”)路,因此起爆器被_____,所以在定时阶段起爆器不会爆炸引爆炸弹.
(2)定时结束时,定时器(时钟)会把b导线_____(填“接通”或“切断”),此时电流_____(填“能”或“不能”)通过起爆器,所以在定时结束的瞬间起爆器立即爆炸.
(3)综上可知,定时器(时钟)在定时阶段相当于一个_____(填“闭合”或“断开”)的开关.为使该定时爆炸装置停止工作,应立即剪断导线_____(选填“a”或“b”).
17.电动轿车具有节能、环保等特点,启动时只要将车钥匙插入锁孔并顺时针旋转一下,轿车就通电了,车钥匙相当于电路中的______;如图用充电桩给轿车的电瓶充电时,轿车的电瓶相当于电路中的______。
18.如图,小明取两个相同的验电器A和B,首先将毛皮摩擦过的橡胶棒接触验电器A,再用带有绝缘手柄的金属棒把A和B连接起来,则金属棒中瞬间电流方向为______(选填“A到B”或“B到A”)。
19.用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置;用电器是把______能转化成其它形式的能的装置。电路的工作状态:_____、断路、短路。
20.如图所示为人们所喜爱的电动自行车,它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶,车钥匙其实就是一个 。给电动车充电时,电瓶相当于 (选填“电源”或“用电器”),正常行驶时,电动车将 能转化为 能。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A B C A A B C C D
二、填空题
11.化学 化学
12.变小 变为零 内 电
13.同种电荷相互排斥 电子 b→a
14.横平竖直 黑 相对应 拐角
15.、
16.通 短路 切断 能 闭合 a
17.开关 用电器
18.B到A
19.电源 电 通路
20.开关 用电器 电 机械
