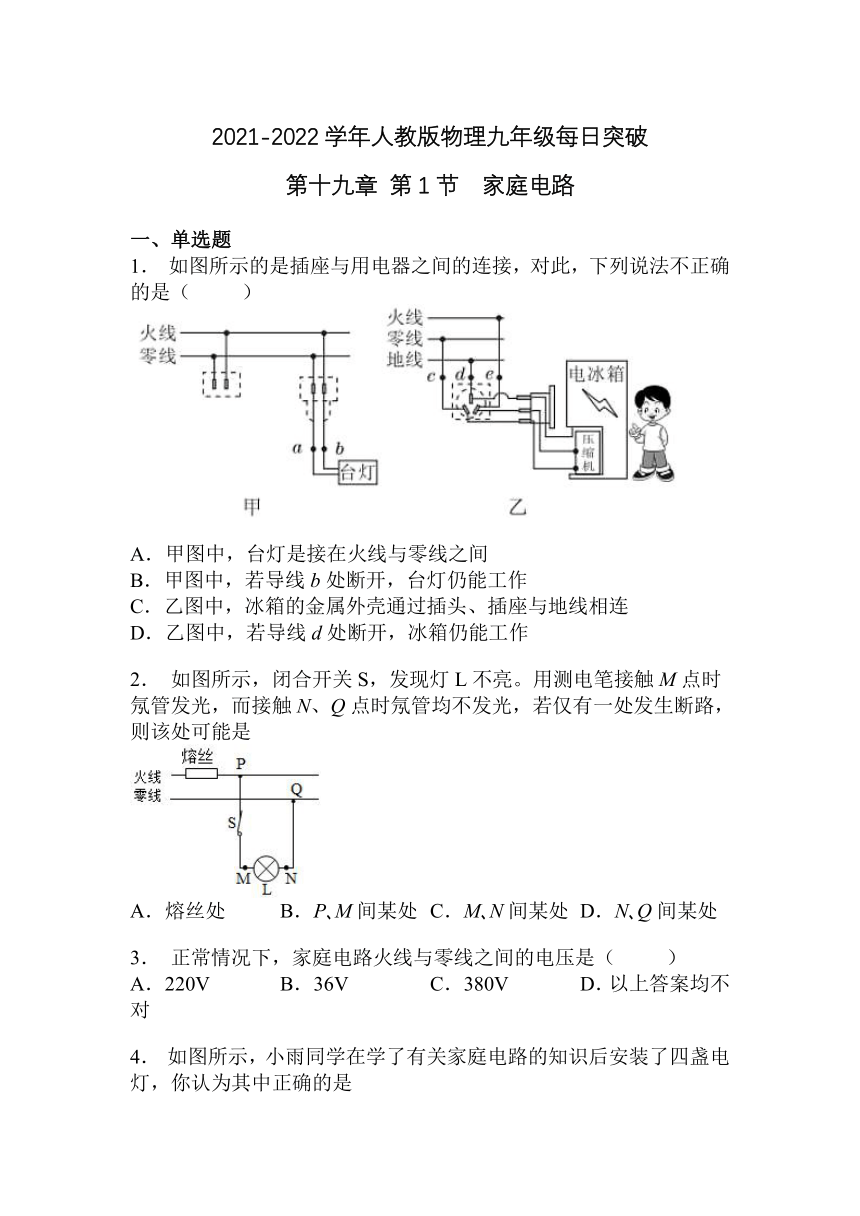

2021-2022学年人教版物理九年级每日突破
第十九章 第1节 家庭电路
一、单选题
1． 如图所示的是插座与用电器之间的连接，对此，下列说法不正确的是（ ）
A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
2． 如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A．熔丝处 B．P M间某处 C．M N间某处 D．N Q间某处
3． 正常情况下，家庭电路火线与零线之间的电压是（ ）
A．220V B．36V C．380V D．以上答案均不对

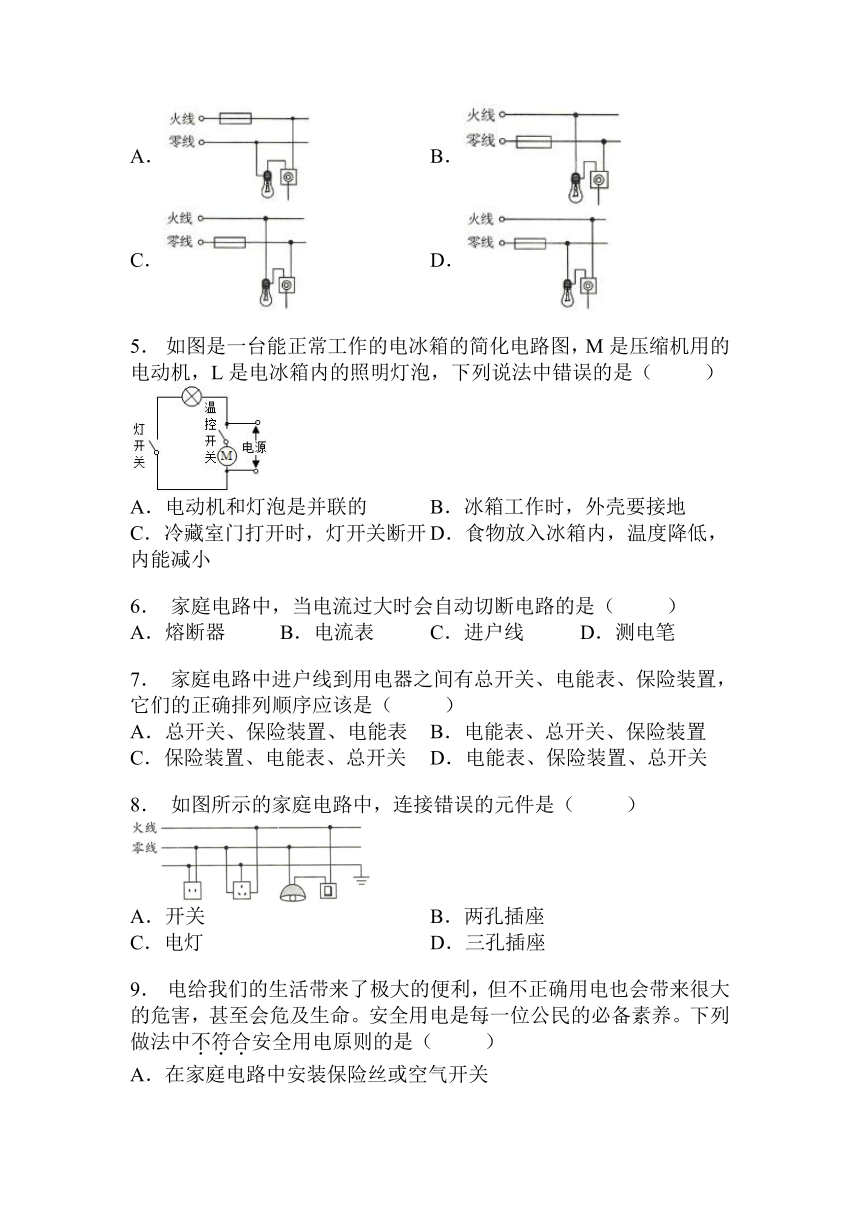

4． 如图所示，小雨同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
A． B．
C． D．
5． 如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小
6． 家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器 B．电流表 C．进户线 D．测电笔
7． 家庭电路中进户线到用电器之间有总开关、电能表、保险装置，它们的正确排列顺序应该是（ ）
A．总开关、保险装置、电能表 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．电能表、保险装置、总开关
8． 如图所示的家庭电路中，连接错误的元件是（ ）
A．开关 B．两孔插座
C．电灯 D．三孔插座
9． 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（ ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器

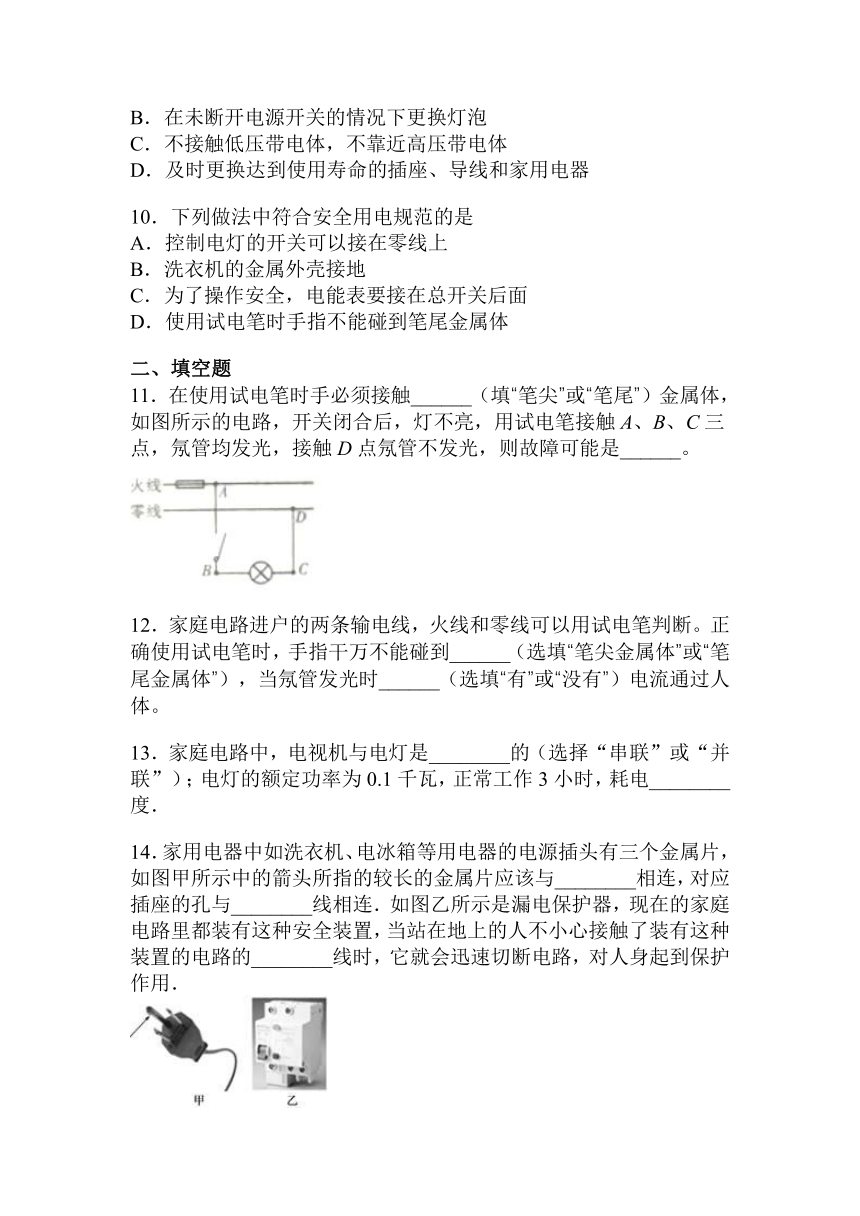

10．下列做法中符合安全用电规范的是
A．控制电灯的开关可以接在零线上
B．洗衣机的金属外壳接地
C．为了操作安全，电能表要接在总开关后面
D．使用试电笔时手指不能碰到笔尾金属体
二、填空题
11．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。
12．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
13．家庭电路中，电视机与电灯是________的（选择“串联”或“并联”）；电灯的额定功率为0.1千瓦，正常工作3小时，耗电________度．
14．家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与________相连，对应插座的孔与________线相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的________线时，它就会迅速切断电路，对人身起到保护作用．
15．家庭中常用的电饭锅和家用电灯是_______（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了_______kW·h的电能．
16．在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与______（选填“火”或“零”）线相连。
17．如图所示的电路中，电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，其中电灯和插座是______联（填“串”或“并”），电路中连接错误的是______，改正方法是______．
18．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
19．家庭照明电路中的用电器间是_____（填“串联”或“并联”）连接的；使用试电笔检测电路时，若氖管发光，表明试电笔的笔尖接触的是_____（填“零”或“火”）线.如图所示，人们用试电笔辨别火线和零线的两种方法中，正确的是_____.
20．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
三、作图题
21．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
22．如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A A C A B B B B
二、填空题
11．笔尾 CD断路
12．笔尖金属体 有
13．并联 0.3
14．外壳 地 火
15．并 0.2
16．乙 火
17．并 插座 三孔插座上面的孔接地线，左孔接零线
18．火 金属外壳
19．并联 火 甲
20．并 串 并
三、作图题
21．
22．
