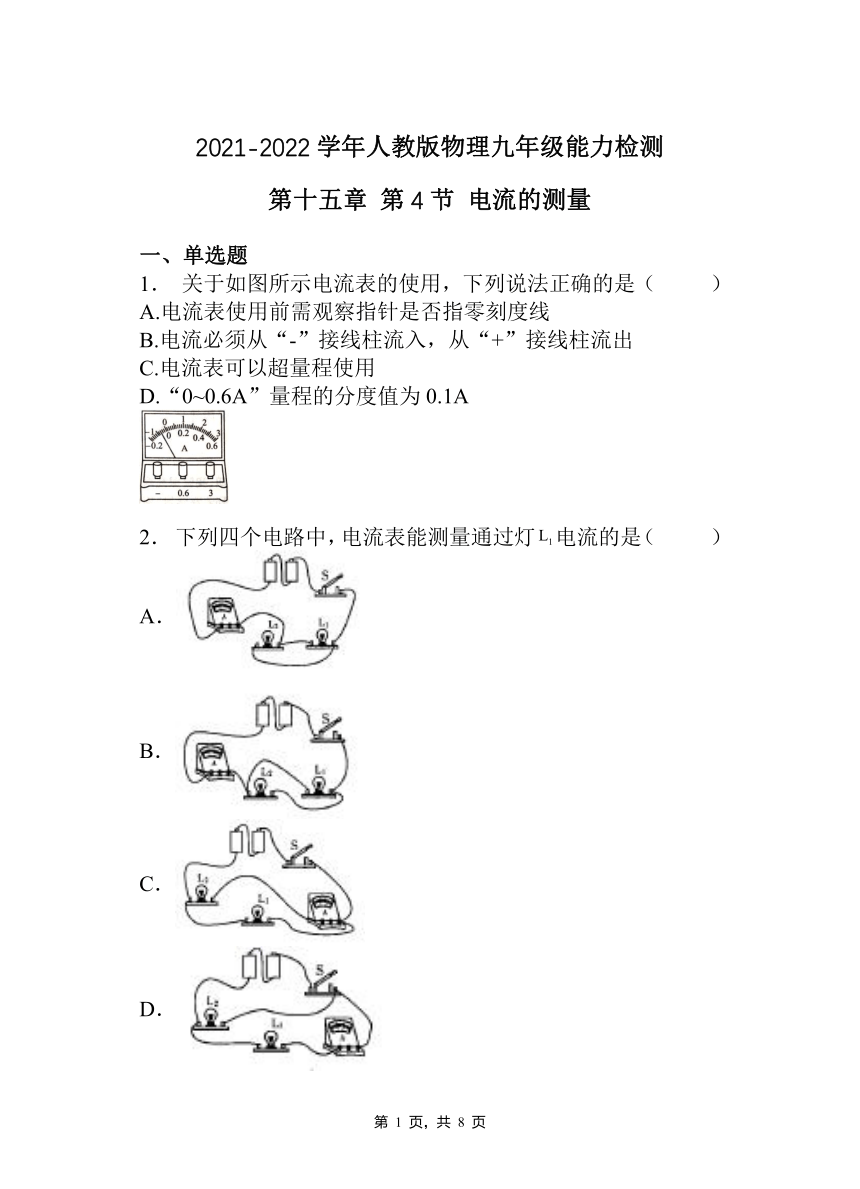

2021-2022学年人教版物理九年级能力检测
第十五章 第4节 电流的测量
一、单选题
1. 关于如图所示电流表的使用,下列说法正确的是( )
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入,从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
2. 下列四个电路中,电流表能测量通过灯电流的是( )
A.
B.
C.
D.

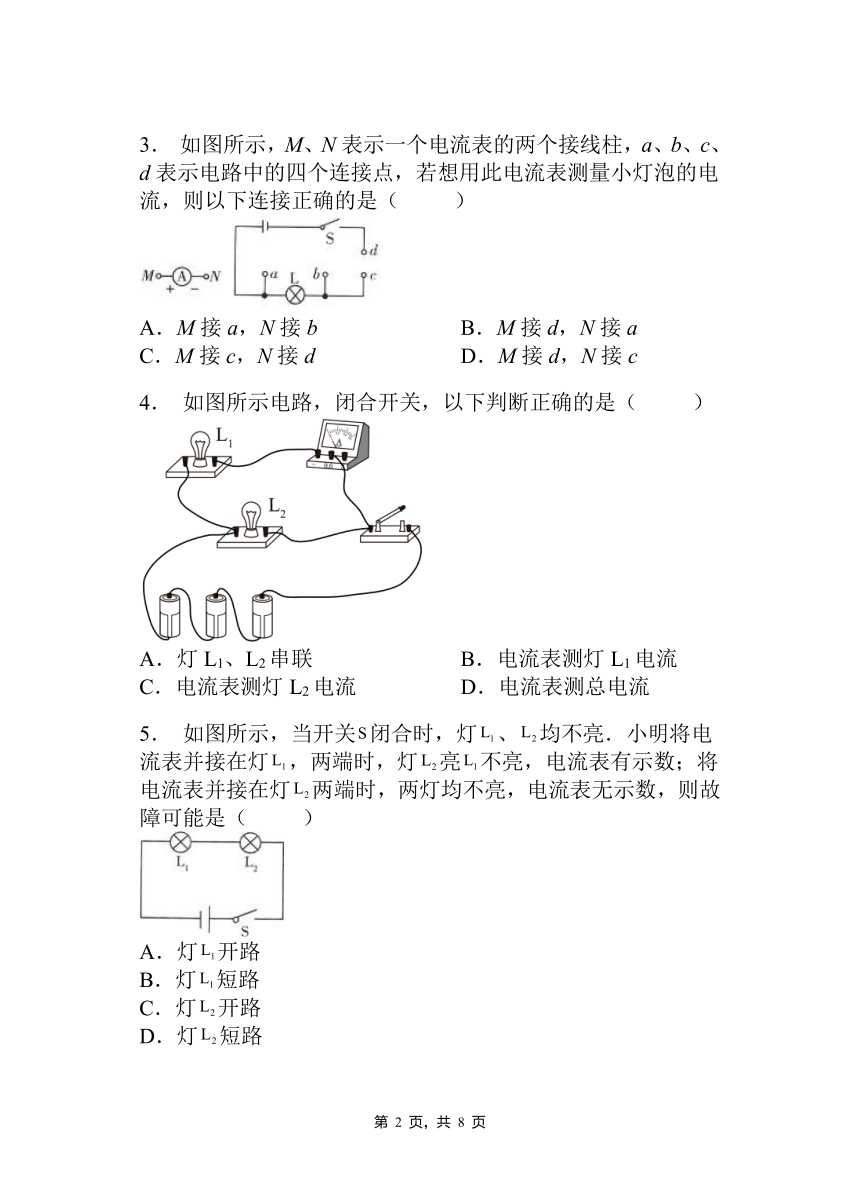

3. 如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是( )
A.M接a,N接b B.M接d,N接a
C.M接c,N接d D.M接d,N接c
4. 如图所示电路,闭合开关,以下判断正确的是( )
A.灯L1、L2串联 B.电流表测灯L1电流
C.电流表测灯L2电流 D.电流表测总电流
5. 如图所示,当开关闭合时,灯、均不亮.小明将电流表并接在灯,两端时,灯亮不亮,电流表有示数;将电流表并接在灯两端时,两灯均不亮,电流表无示数,则故障可能是( )
A.灯开路
B.灯短路
C.灯开路
D.灯短路

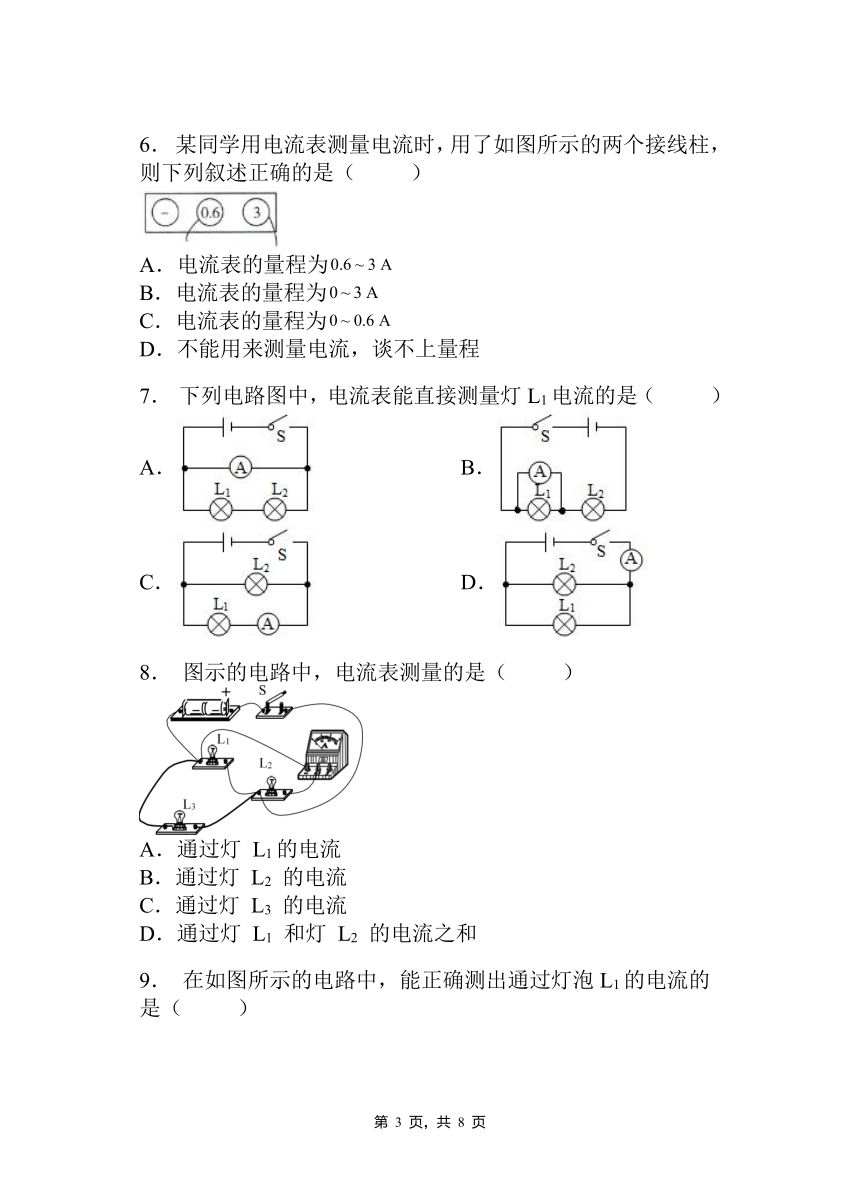

6. 某同学用电流表测量电流时,用了如图所示的两个接线柱,则下列叙述正确的是( )
A.电流表的量程为
B.电流表的量程为
C.电流表的量程为
D.不能用来测量电流,谈不上量程
7. 下列电路图中,电流表能直接测量灯L1电流的是( )
A. B.
C. D.
8. 图示的电路中,电流表测量的是( )
A.通过灯 L1的电流
B.通过灯 L2 的电流
C.通过灯 L3 的电流
D.通过灯 L1 和灯 L2 的电流之和

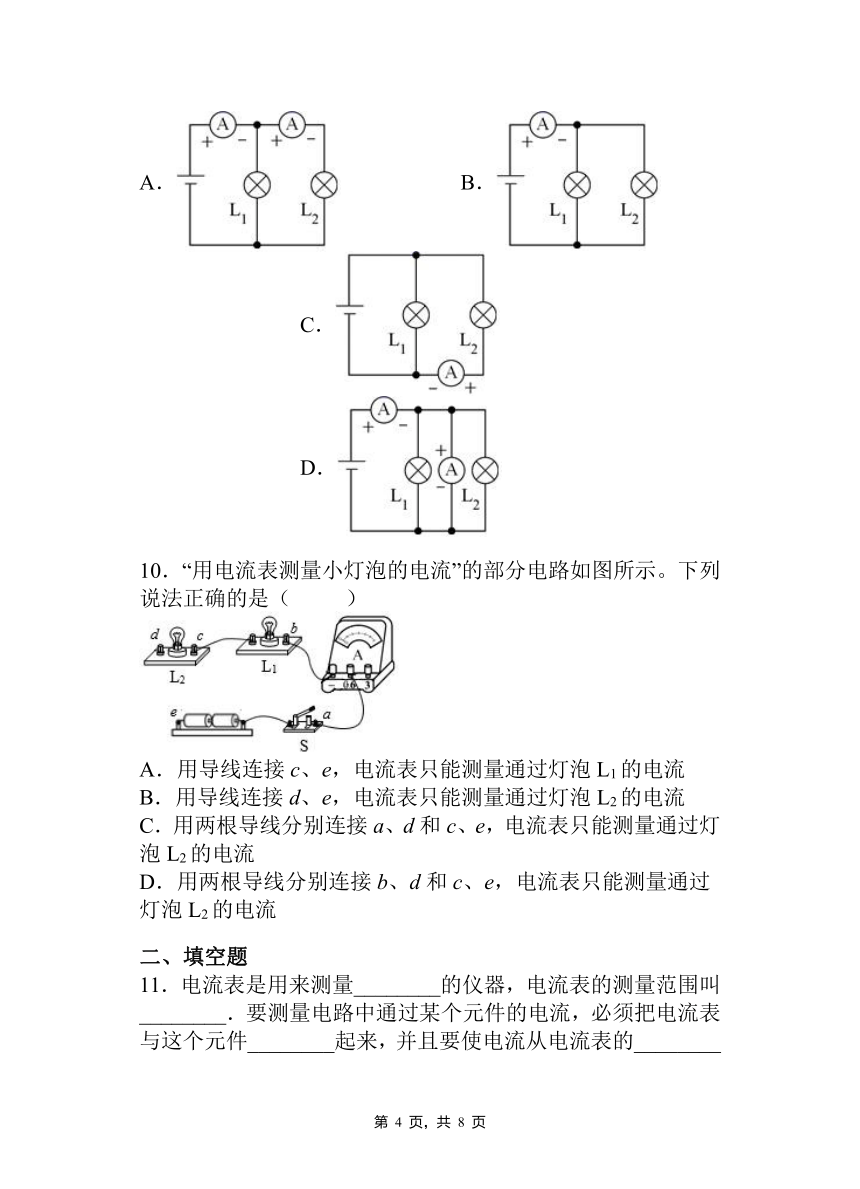

9. 在如图所示的电路中,能正确测出通过灯泡L1的电流的是( )
A. B. C. D.
10.“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是( )
A.用导线连接c、e,电流表只能测量通过灯泡L1的电流
B.用导线连接d、e,电流表只能测量通过灯泡L2的电流
C.用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡L2的电流
D.用两根导线分别连接b、d和c、e,电流表只能测量通过灯泡L2的电流
二、填空题
11.电流表是用来测量________的仪器,电流表的测量范围叫________.要测量电路中通过某个元件的电流,必须把电流表与这个元件________起来,并且要使电流从电流表的________接线柱流进,从________接线柱流出.
12.读出如图1和如图2的电流表的示数。I1=_________A ,I2=_________A 。
13.表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流,用“I”表示,电流的单位是安培,符号A,还有毫安(mA)、微安( A),0.5A=______mA=______ A
14.电流是表示____________的物理量,用符号___表示,国际单位是_______,用符号____表示。
15.某同学在用电流表测电流时,发现指针向没有刻度的方向偏转,这个现象是因为_____;若发现指针偏转很大超过了最大刻度,这是因为_____;若发现指针偏转很小,不足量程的五分之一,这是因为_____.
16.小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表______;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是:断开开关,______继续进行实验。
17.指出下列电路中电流表的接法是否正确,如不正确,请说明错误的原因(把答案写在横线上)
(1)如图甲所示的电路.
答:________.
(2)如图乙所示的电路
答:________.
18.电流表的使用规则是:
(1)电流表应与被测电路________联;
(2)连接电流表时,应让电流从________接线柱流进,从________接线柱流出;
(3)被测电路中的电流不要超过电流表的________;
(4)绝不允许不经过用电器而把电流表直接连到________上.否则,会因________过大,而损坏________.
19.小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图甲所示,则此时,电流是从导线_________(填(“a”或“b”)流入电流表:小红及时纠正错误,检查电路连接无误后,闭合开关,电流表指针如图乙所示,则此时电流表的读数为___________。
20.如图所示,实验室常用的学生电流表的三个接线柱分别用A、B、C表示,若使电流表测灯L2中的电流,线头M可接在 上;若使电流表测干路中的电流,线头M可接在 上。(均选填“A”“B”“C”)
2021-2022学年人教版物理九年级第十五章 第4节电流的测量(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D C B A D C B A A
二、填空题
11.电路电流 量程 串联 正 负
12.0.421.4
13.电流 500 0.5×106
14.电流强弱I安培A
15.电流表正负接线柱接反 所选量程太小 所选量程太大
16.正负接线柱反接 改接小量程
17.电流表的正、负接线柱接反了; 电流表并联在小灯泡的两端
18.串 正 负 量程 电源两极 电流 电源
19.a 0.32A
20.A C
