2021-2022学年人教版物理九年级每日突破
第十五章 第4节 电流的测量
一、单选题
1. 如图所示,粗心的小强把电流表并联在了L1的两端,此时如果闭合开关,则( )
A.L1发光,L2不发光 B.电源被烧坏
C.L1不发光,L2发光 D.电流表一定会被烧坏
2. 灯L1、L2并联,用电流表A测干路的电流,用电流表A1、A2分别测电灯L1、L2所在支路的电流,正确的电路是( )
A. B.
C. D.
3. 关于电流表的使用方法下列说法中不正确的是( )
A.电流表与被测用电器是串联关系
B.让电流从电流表的+接线柱流入,从 接线柱流出
C.电流表与被测用电器是并联关系
D.绝对不允许不经用电器把电流表直接接到电源的两极

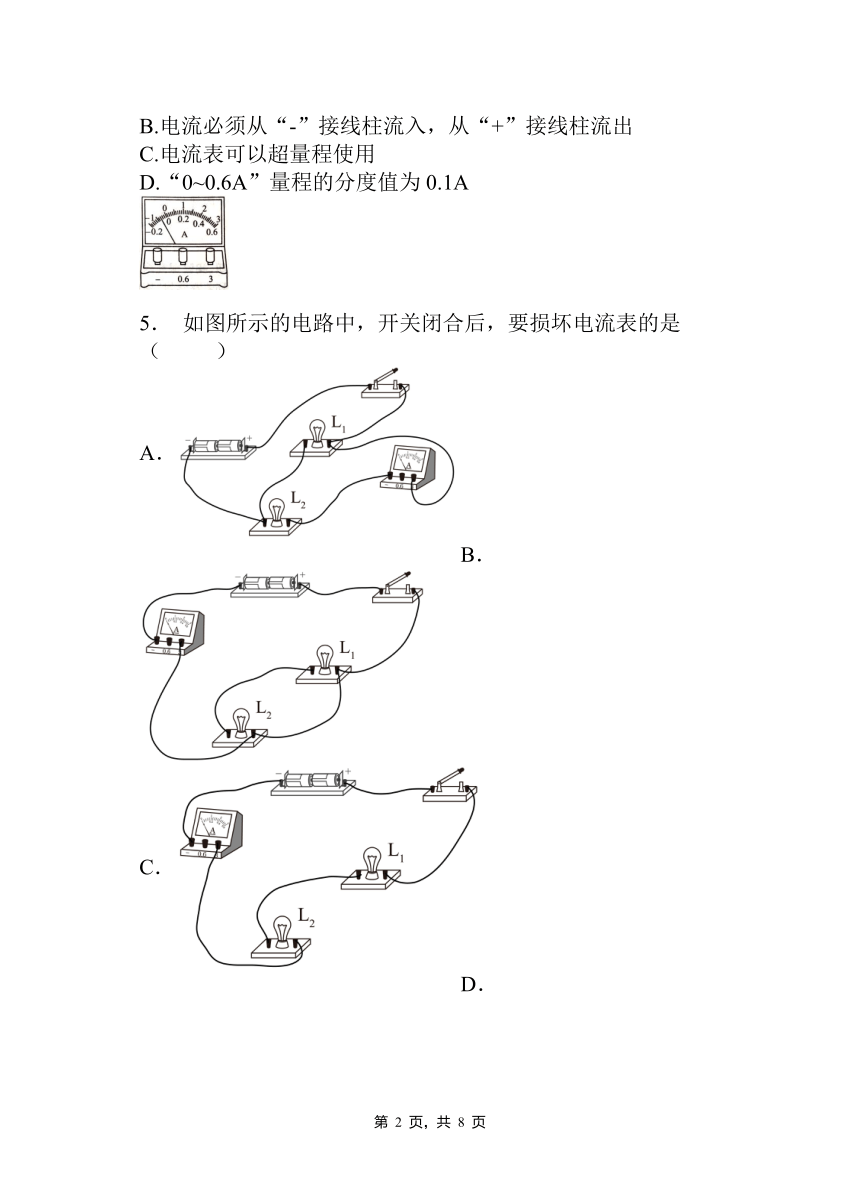

4. 关于如图所示电流表的使用,下列说法正确的是( )
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入,从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
5. 如图所示的电路中,开关闭合后,要损坏电流表的是( )
A. B.
C. D.

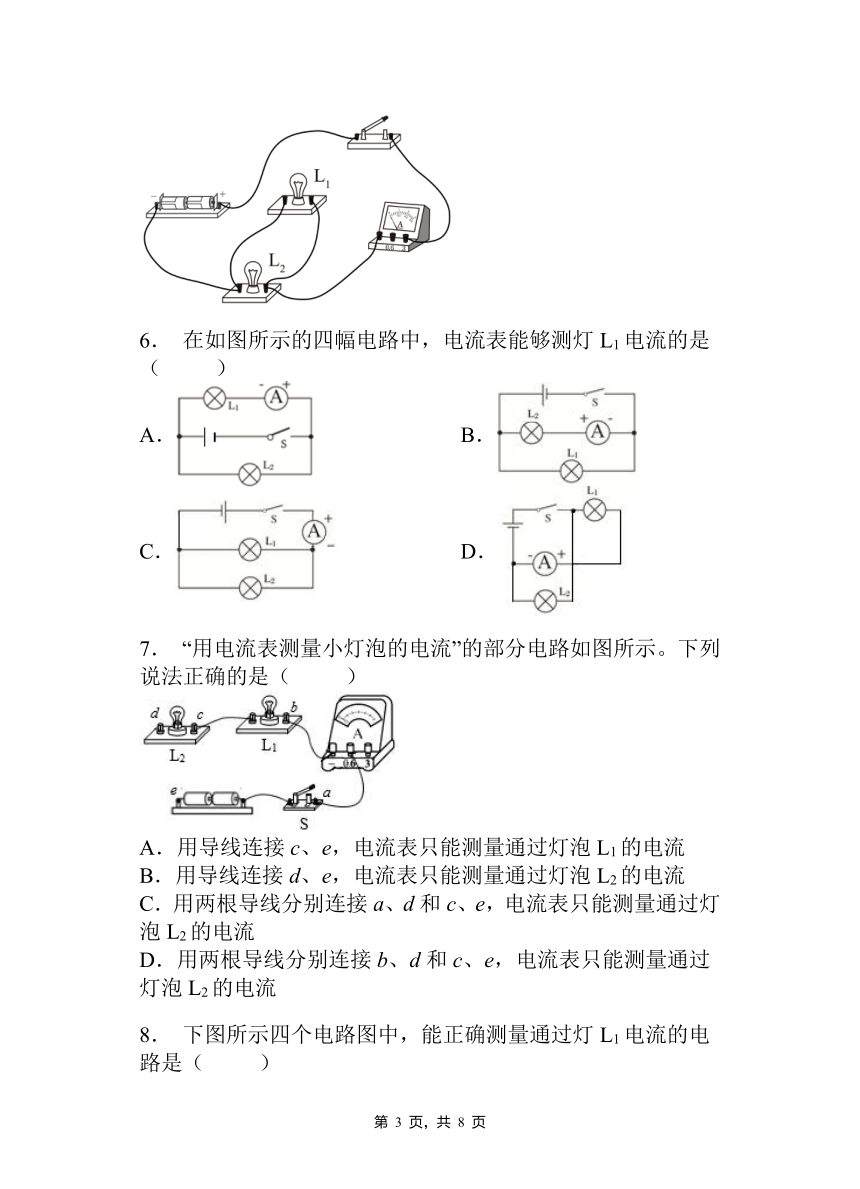

6. 在如图所示的四幅电路中,电流表能够测灯L1电流的是( )
A. B.
C. D.
7. “用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是( )
A.用导线连接c、e,电流表只能测量通过灯泡L1的电流
B.用导线连接d、e,电流表只能测量通过灯泡L2的电流
C.用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡L2的电流
D.用两根导线分别连接b、d和c、e,电流表只能测量通过灯泡L2的电流

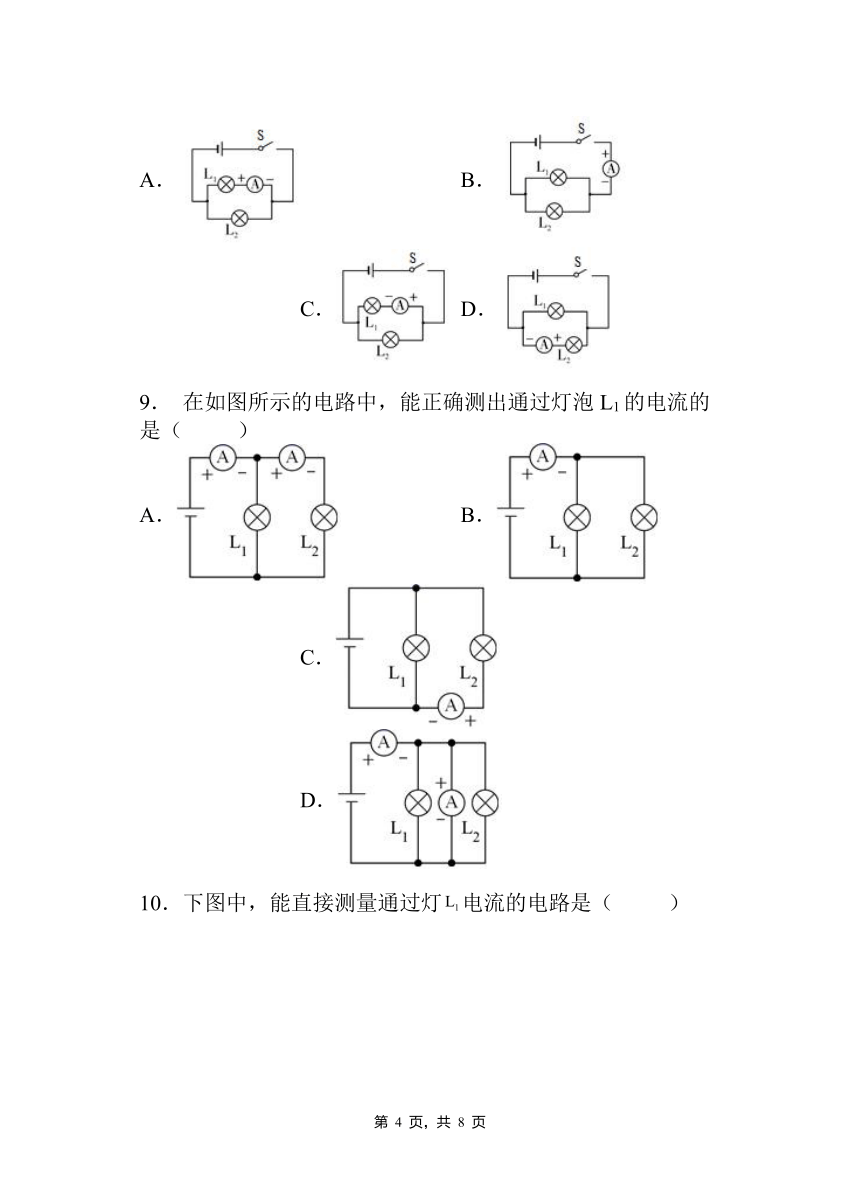

8. 下图所示四个电路图中,能正确测量通过灯L1电流的电路是( )
A. B. C. D.
9. 在如图所示的电路中,能正确测出通过灯泡L1的电流的是( )
A. B. C. D.
10.下图中,能直接测量通过灯电流的电路是( )
A. B.
C. D.
二、填空题
11.小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图甲所示,则此时,电流是从导线_________(填(“a”或“b”)流入电流表:小红及时纠正错误,检查电路连接无误后,闭合开关,电流表指针如图乙所示,则此时电流表的读数为___________。
12.如图所示,实验室常用的学生电流表的三个接线柱分别用A、B、C表示,若使电流表测灯L2中的电流,线头M可接在 上;若使电流表测干路中的电流,线头M可接在 上。(均选填“A”“B”“C”)
13.某同学在用电流表测电流时,发现指针向没有刻度的方向偏转,这个现象是因为_____;若发现指针偏转很大超过了最大刻度,这是因为_____;若发现指针偏转很小,不足量程的五分之一,这是因为_____.
14.电流是表示____________的物理量,用符号___表示,国际单位是_______,用符号____表示。
15.指出下列电路中电流表的接法是否正确,如不正确,请说明错误的原因(把答案写在横线上)
(1)如图甲所示的电路.
答:________.
(2)如图乙所示的电路
答:________.
16.表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流,用“I”表示,电流的单位是安培,符号A,还有毫安(mA)、微安( A),0.5A=______mA=______ A
17.使用电流表测电路中的电流时先要校正指针零点,如果指针在零刻度线偏右处,未经校正,使用这个电流表测量电流时,测量结果比实际值_________。
18.单位及换算:2μA=______A,0.5A=______mA。
19.电流表的使用规则是:
(1)电流表应与被测电路________联;
(2)连接电流表时,应让电流从________接线柱流进,从________接线柱流出;
(3)被测电路中的电流不要超过电流表的________;
(4)绝不允许不经过用电器而把电流表直接连到________上.否则,会因________过大,而损坏________.
20.完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
2021-2022学年人教版物理九年级第十五章 第4节电流的测量(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C C A B D A C A D
二、填空题
11.a 0.32A
12.A C
13.电流表正负接线柱接反 所选量程太小 所选量程太大
14.电流强弱I安培A
15.电流表的正、负接线柱接反了; 电流表并联在小灯泡的两端
16.电流 500 0.5×106
17.偏大
18.2×10-6A 0.5×103
19.串 正 负 量程 电源两极 电流 电源
20.800 8×105 0.7 7×10-4 0.1
