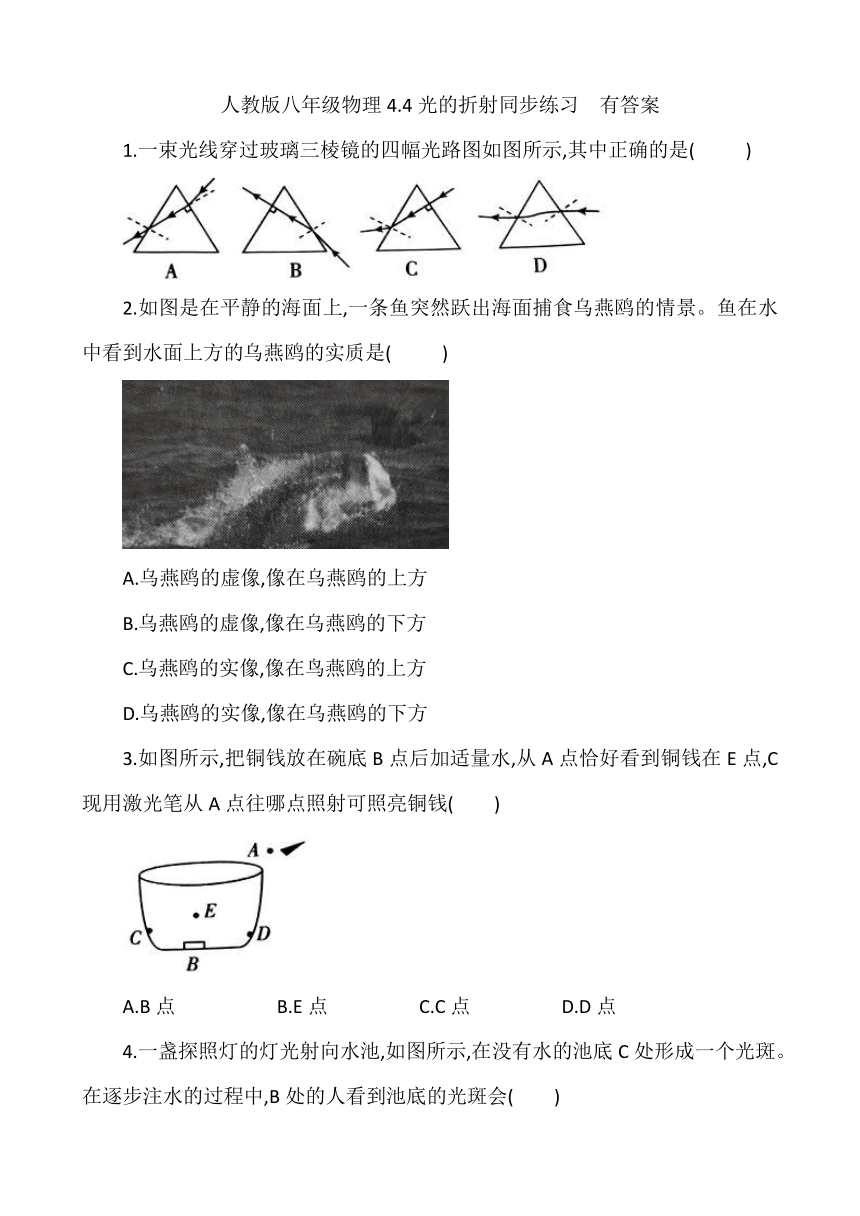

人教版八年级物理4.4光的折射同步练习 有答案

人教版八年级物理4.4光的折射同步练习 有答案
1.一束光线穿过玻璃三棱镜的四幅光路图如图所示,其中正确的是( )
2.如图是在平静的海面上,一条鱼突然跃出海面捕食乌燕鸥的情景。鱼在水中看到水面上方的乌燕鸥的实质是( )
A.乌燕鸥的虚像,像在乌燕鸥的上方
B.乌燕鸥的虚像,像在乌燕鸥的下方
C.乌燕鸥的实像,像在鸟燕鸥的上方
D.乌燕鸥的实像,像在乌燕鸥的下方
3.如图所示,把铜钱放在碗底B点后加适量水,从A点恰好看到铜钱在E点,C现用激光笔从A点往哪点照射可照亮铜钱( )
A.B点 B.E点 C.C点 D.D点

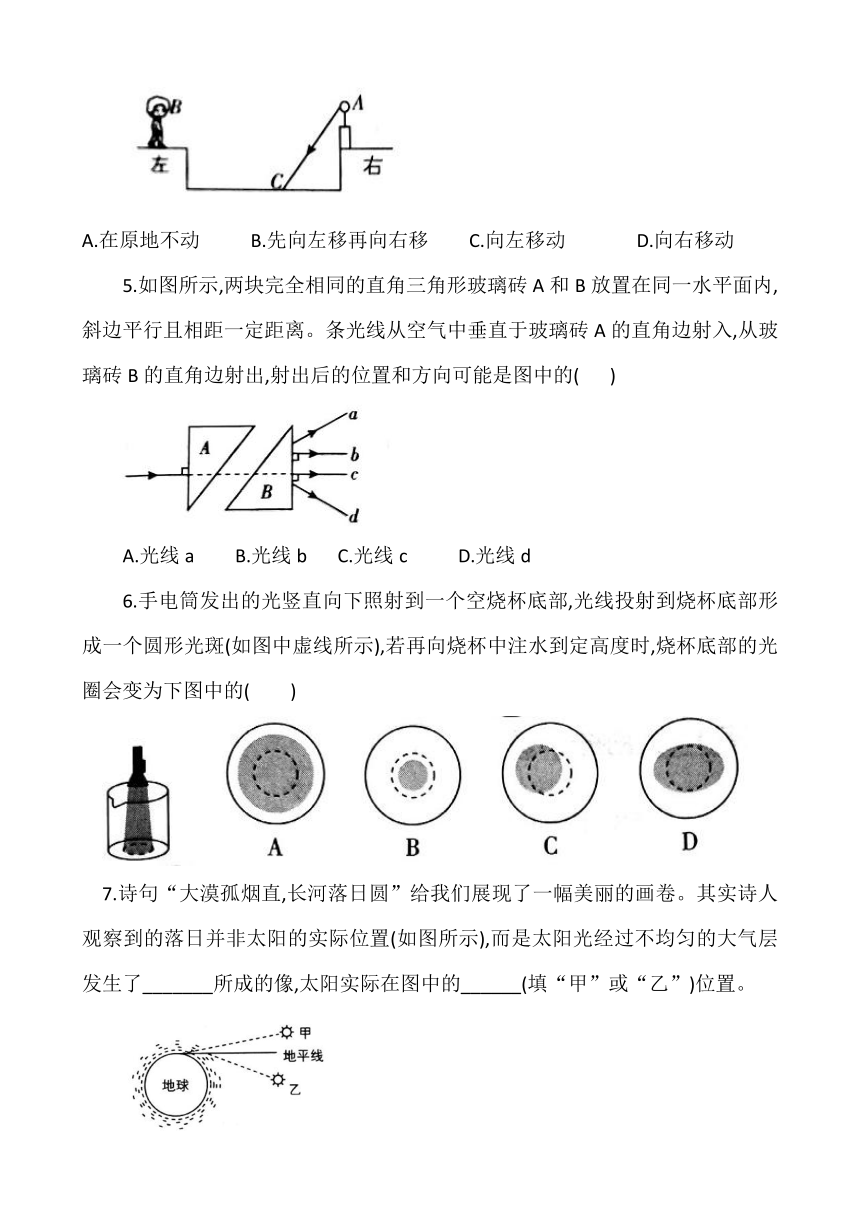

4.一盏探照灯的灯光射向水池,如图所示,在没有水的池底C处形成一个光斑。在逐步注水的过程中,B处的人看到池底的光斑会( )
A.在原地不动 B.先向左移再向右移 C.向左移动 D.向右移动
5.如图所示,两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内,斜边平行且相距一定距离。条光线从空气中垂直于玻璃砖A的直角边射入,从玻璃砖B的直角边射出,射出后的位置和方向可能是图中的( )
A.光线a B.光线b C.光线c D.光线d
6.手电筒发出的光竖直向下照射到一个空烧杯底部,光线投射到烧杯底部形成一个圆形光斑(如图中虚线所示),若再向烧杯中注水到定高度时,烧杯底部的光圈会变为下图中的( )
7.诗句“大漠孤烟直,长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置(如图所示),而是太阳光经过不均匀的大气层发生了_______所成的像,太阳实际在图中的______(填“甲”或“乙”)位置。

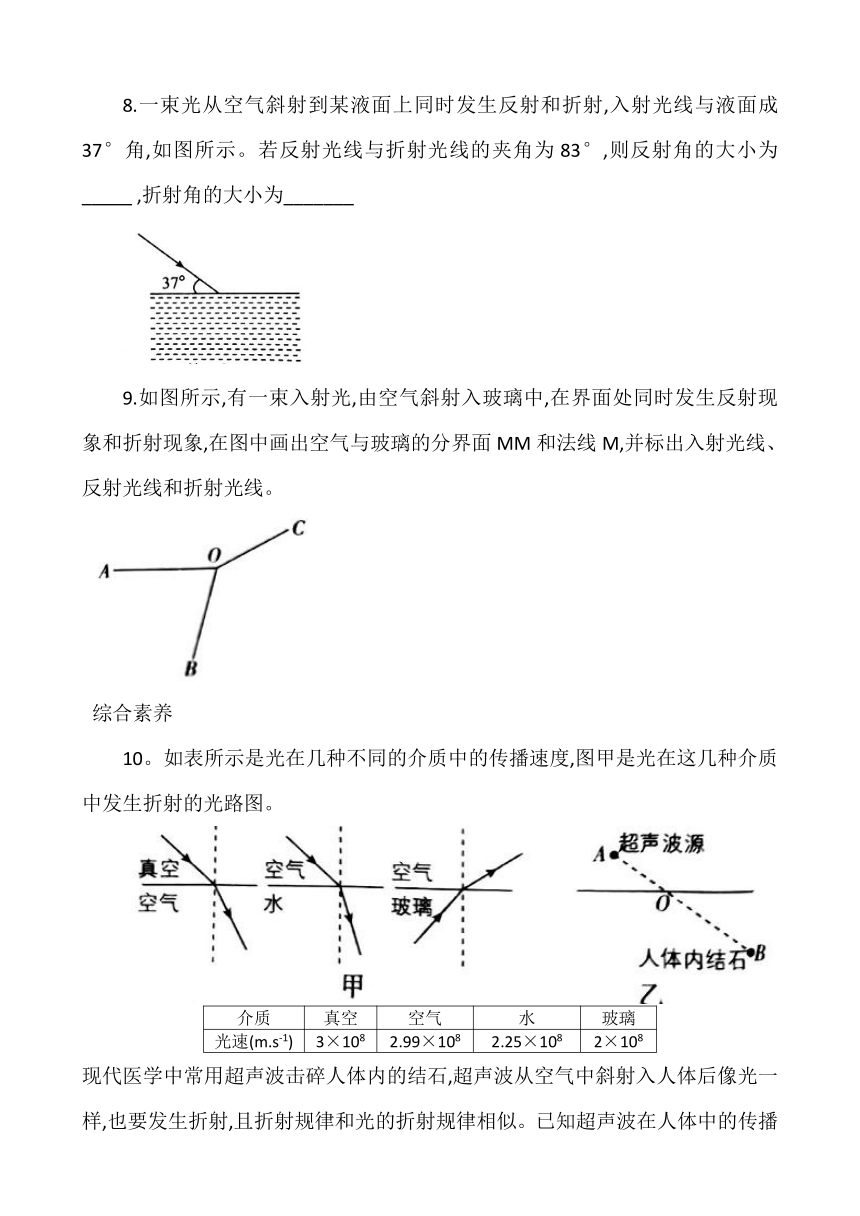

8.一束光从空气斜射到某液面上同时发生反射和折射,入射光线与液面成37°角,如图所示。若反射光线与折射光线的夹角为83°,则反射角的大小为_____ ,折射角的大小为_______
9.如图所示,有一束入射光,由空气斜射入玻璃中,在界面处同时发生反射现象和折射现象,在图中画出空气与玻璃的分界面MM和法线M,并标出入射光线、反射光线和折射光线。
综合素养
10。如表所示是光在几种不同的介质中的传播速度,图甲是光在这几种介质中发生折射的光路图。
介质 真空 空气 水 玻璃
光速(m.s-1) 3×108 2.99×108 2.25×108 2×108
现代医学中常用超声波击碎人体内的结石,超声波从空气中斜射入人体后像光一样,也要发生折射,且折射规律和光的折射规律相似。已知超声波在人体中的传播速度比在空气中大。如图乙所示,超声波进入人体击碎结石时,入射点应在____(填“O点”“O点左侧”或“O点右侧” )
11.下列成语中,属于描述光的折射现象的是( )
A.坐井观天 B.形影相依 C.海市蜃楼 D.波光粼粼
12.如图所示,一束光从空气斜射入水中,同时发生反射和折射,下列说法正确的是( )
A.入射角为60°,AB是法线 B.折射角为50°,NM是界面
C.折射角为40°,AB是界面 D.反射角为30°,NM是法线
13.潜水员在水中A点,看到岸边物体B的像B,请在图中画出B的大致位置,并画出光路图。
14.如图所示,一玻璃三棱镜的横截面为等腰直角三角形ABC。一束红光平行于BC边从S点射入三棱镜,经AB面折射后,又在BC面发生反射,然后恰好从P点折射后射出。请画出这个传播过程的光路图。
15.一束光线从空气垂直射向玻璃砖,穿过玻璃砖后从另一表面射出。请在图中画出该光路图(不考虑光的反射)。
16.“五一”小长假,小花与同学在海洋馆看水下表演。如图所示,水下表演者位于A点处,B点处为追光灯(用来照亮表演者,增强视觉效果),追光灯操作者看到表演者的像位于A点处,请画出追光灯照亮表演者的光路图。
答案
B
A
B
D
B
B
折射 乙
53 44
9、
10、0点左侧
C
C
13、
14、
15、
16、
