(共32张PPT)
第十二章 简单机械
第2节 滑 轮

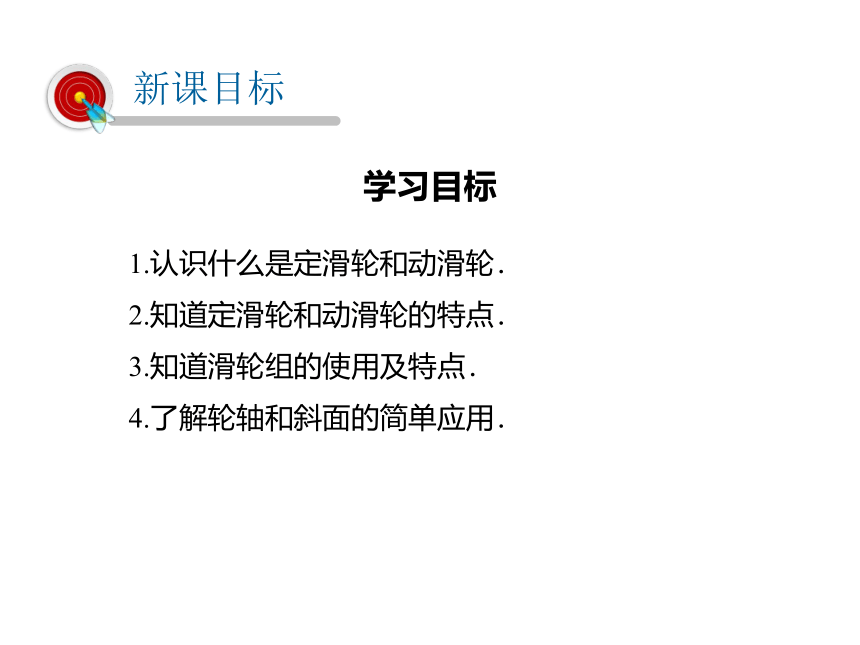

1.认识什么是定滑轮和动滑轮．
2.知道定滑轮和动滑轮的特点．
3.知道滑轮组的使用及特点．
4.了解轮轴和斜面的简单应用．
学习目标
新课目标
想一想，下面的漫画说明什么问题？
新课引入
定滑轮和动滑轮
一
新课讲解

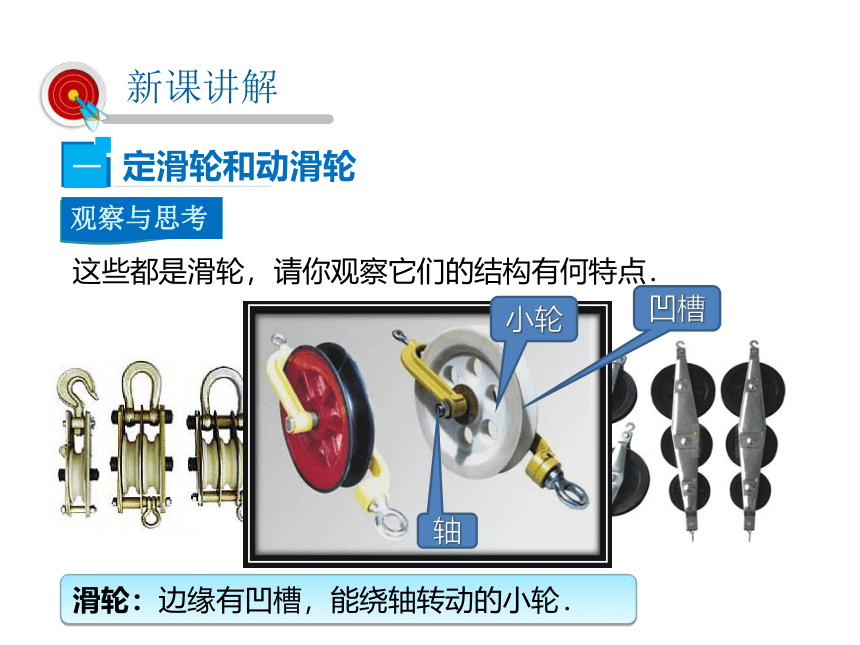

这些都是滑轮，请你观察它们的结构有何特点．
滑轮：边缘有凹槽，能绕轴转动的小轮．
凹槽
轴
小轮

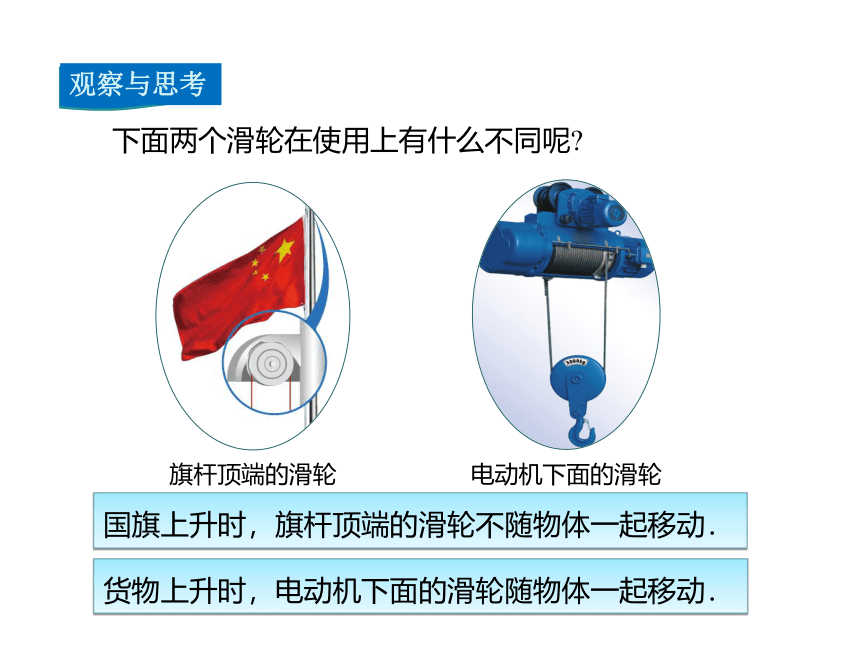

旗杆顶端的滑轮
电动机下面的滑轮
货物上升时，电动机下面的滑轮随物体一起移动．
国旗上升时，旗杆顶端的滑轮不随物体一起移动．
下面两个滑轮在使用上有什么不同呢

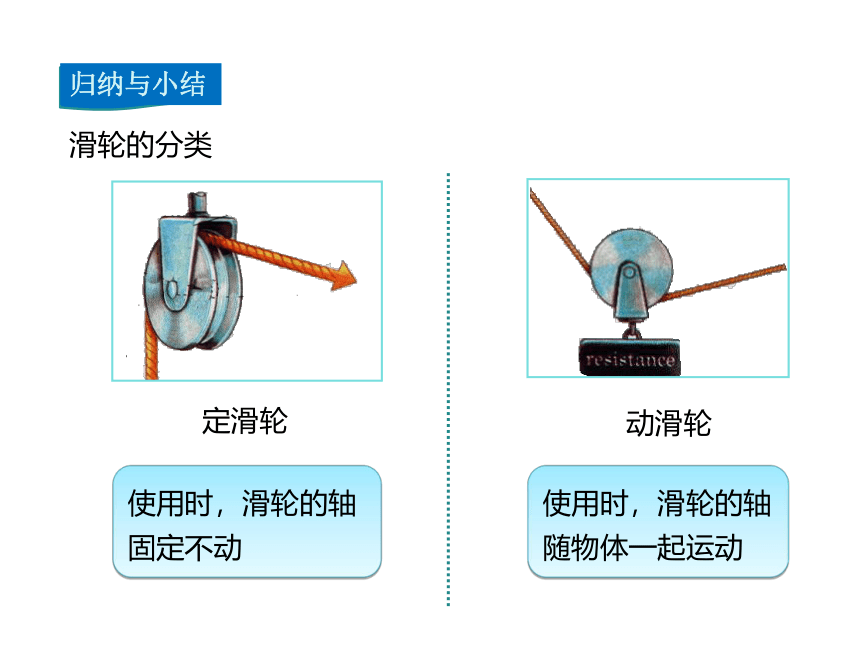

滑轮的分类
定滑轮
使用时，滑轮的轴固定不动
动滑轮
使用时，滑轮的轴随物体一起运动
提出问题：
使用定滑轮、动滑轮能否省力（或更费力）？能否省距离（或需要移动更大的距离）？
实验器材：
弹簧测力计、钩码（多个）、滑轮、铁架台、细线、刻度尺．
研究动滑轮和动滑轮的特点
进行实验：

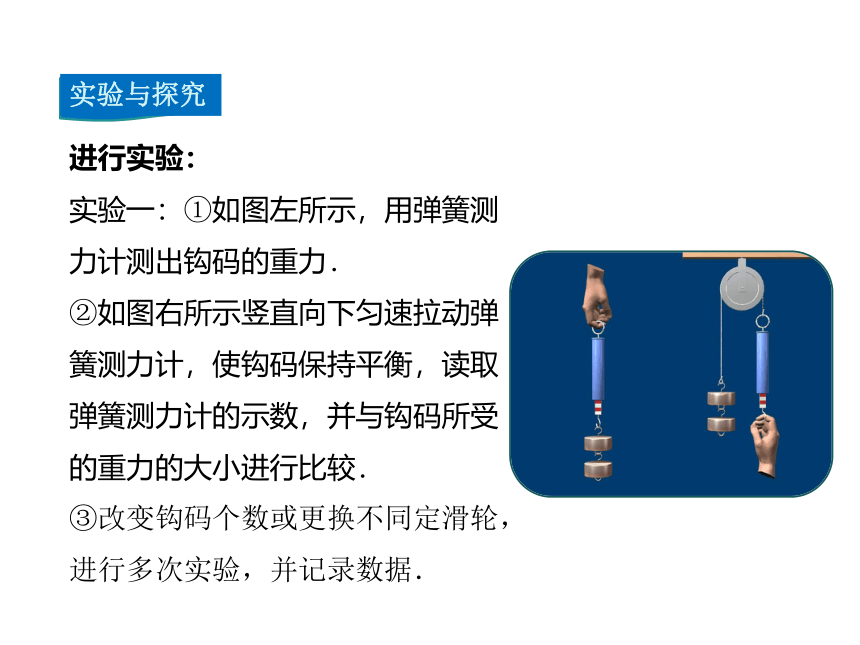

实验一：①如图左所示，用弹簧测力计测出钩码的重力．
②如图右所示竖直向下匀速拉动弹簧测力计，使钩码保持平衡，读取弹簧测力计的示数，并与钩码所受的重力的大小进行比较．
③改变钩码个数或更换不同定滑轮，进行多次实验，并记录数据．
进行实验：

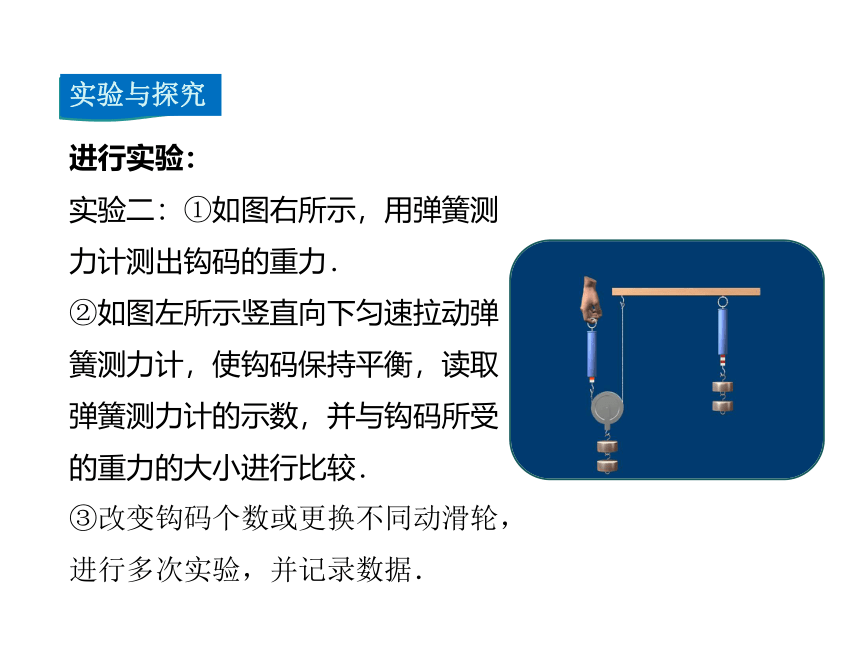

实验二：①如图右所示，用弹簧测力计测出钩码的重力．
②如图左所示竖直向下匀速拉动弹簧测力计，使钩码保持平衡，读取弹簧测力计的示数，并与钩码所受的重力的大小进行比较．
③改变钩码个数或更换不同动滑轮，进行多次实验，并记录数据．
实验数据：
表一 定滑轮
实验次数 定滑轮重力/N 钩码重力/N 弹簧测力计示数F/N 钩码上升高度h/m 绳子自由端移动距离h/m 拉力方向 物体移动方向
1 0.4 2 2.05 0.3 0.3 向下 向上
2 0.4 3 3.1 0.5 0.5 向下 向上
3 0.4 5 5.12 0.6 0.6 向下 向上
实验数据：

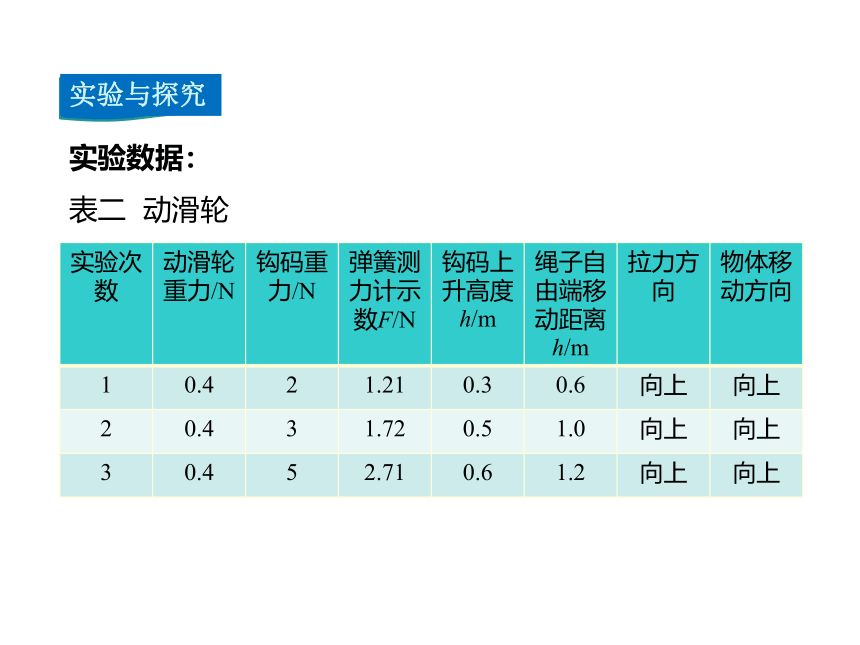

表二 动滑轮
实验次数 动滑轮重力/N 钩码重力/N 弹簧测力计示数F/N 钩码上升高度h/m 绳子自由端移动距离h/m 拉力方向 物体移动方向
1 0.4 2 1.21 0.3 0.6 向上 向上
2 0.4 3 1.72 0.5 1.0 向上 向上
3 0.4 5 2.71 0.6 1.2 向上 向上

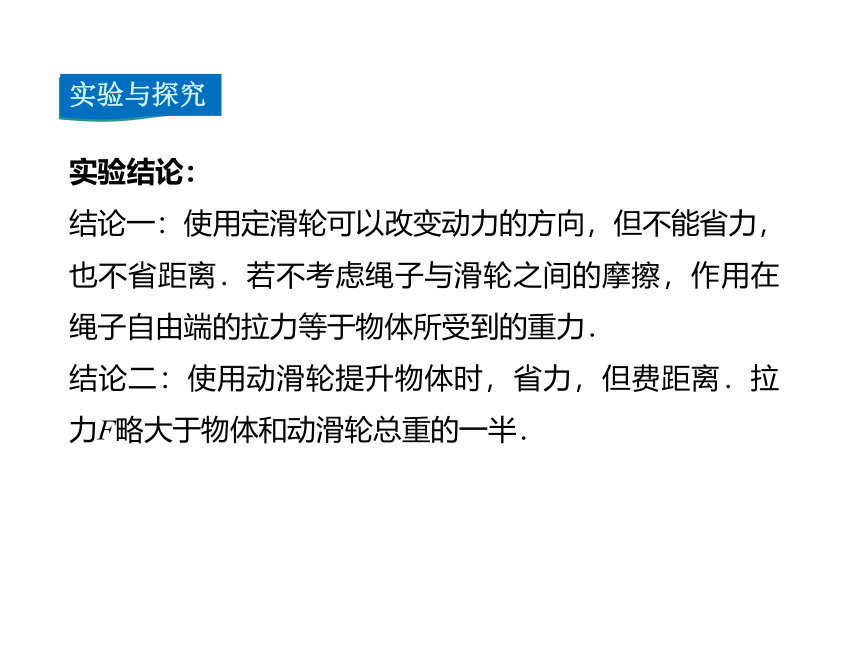

实验结论：
结论一：使用定滑轮可以改变动力的方向，但不能省力，也不省距离．若不考虑绳子与滑轮之间的摩擦，作用在绳子自由端的拉力等于物体所受到的重力．
结论二：使用动滑轮提升物体时，省力，但费距离．拉力F略大于物体和动滑轮总重的一半．
理论分析：
转轴固定不动，相当于支点 O，拉力相当于动力，物体对绳子的拉力相当于阻力．
L1 = L2 F1 = F2 F2 = G物
F1 = G物
定滑轮相当于一个等臂杠杆，因此，不省力也不费力．
l2
l1
O
F2
F1
定滑轮的实质
理论分析
支点是 A 点还是 O 点
G · R = 2R · F
F =
GR
2R
=
1
2
G
动滑轮相当于一个动力臂是阻力臂二倍的省力杠杆．因此能省一半力．
杠杆的支点在 O 点处
O
A
F
l2 = R
l1= 2R
O
G
F
G
动滑轮的实质
定滑轮与动滑轮的组合叫滑轮组．
结论：使用滑轮组既可以省力；又可以改变力的方向．
滑轮组
二
想一想：还有别的绕线方法吗？
这两种绕线方法有什么不同？
1.绳子的起点
2.拉力的方向
3.拉力的大小
4.移动的距离
利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
F
F
讨论：这两种绕线方法有什么不同？
F
F
你发现了什么规律？
结 论：
n为承担物重的绳子段数．
1.轮轴
概念：
由具有共同转动轴的大轮和小轮组成的简单机械．通常将大轮叫做轮，将小轮叫做轴．
实质：
轮轴实质是一个可连续转动的杠杆，支点在轮和轴的轴线上．
轮轴和斜面
三
常见的几种轮轴
井上的辘轳
从右边看过去，可画成下图：
动力臂大于阻力臂 —— 省力杠杆．
F2
l1 = R
l2 = r
O
F1
汽车的方向盘
从上边看下去，也可画成下图:
动力臂大于阻力臂——省力杠杆．
F2
l1 = R
l2 = r
O
F1
F2
l1 = R
l2 = r
O
F1
水龙头
从上边看下去，也可画成下图:
动力臂大于阻力臂——省力杠杆．
船舵
门的把手
螺丝刀
单车的踏板
其他轮轴
2.斜面
斜面是指与水平方向有一定倾角的面．
斜面是一种省力的简单机械，当需要将重物沿竖直方向向上提时，利用斜面比直接向上提要省力．
其他斜面
滑轮
定滑轮
轴不随物体一起运动的滑轮
不省力，也不费距离，但可以改变力的方向
实质：等臂杠杆
轴随物体一起运动的滑轮
省力，但费距离，且不能改变力的方向
实质：省力杠杆
动滑轮
滑轮组
轮轴与斜面
定滑轮与动滑轮的组合叫滑轮组
绳子自由端的拉力
绳子自由端的距离
课堂小结
1.定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为F1、F2、F3，则 （ ）
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
课堂训练
2.用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则 （ ）
A．F1>F2>F3 B．F2>F3>F1
C．F2>F1>F3 D．F3>F1>F2
D
丙
F3
乙
F2
甲
F1
