第十九章　生活用电
第1节 家庭电路　

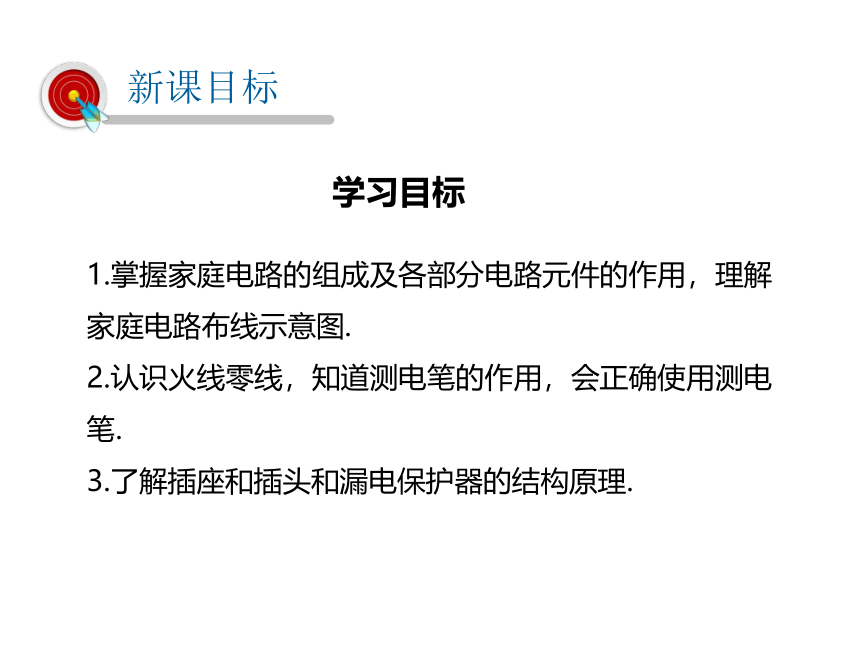

学习目标
1.掌握家庭电路的组成及各部分电路元件的作用，理解家庭电路布线示意图.
2.认识火线零线，知道测电笔的作用，会正确使用测电笔.
3.了解插座和插头和漏电保护器的结构原理.
新课目标
下班了，放学了，一家人团聚在一起看着电视，听着音乐，品尝着从冰箱里取出的美食.这样的惬意生活，电的作用功不可没.那么，家庭中如何用电？
新课引入

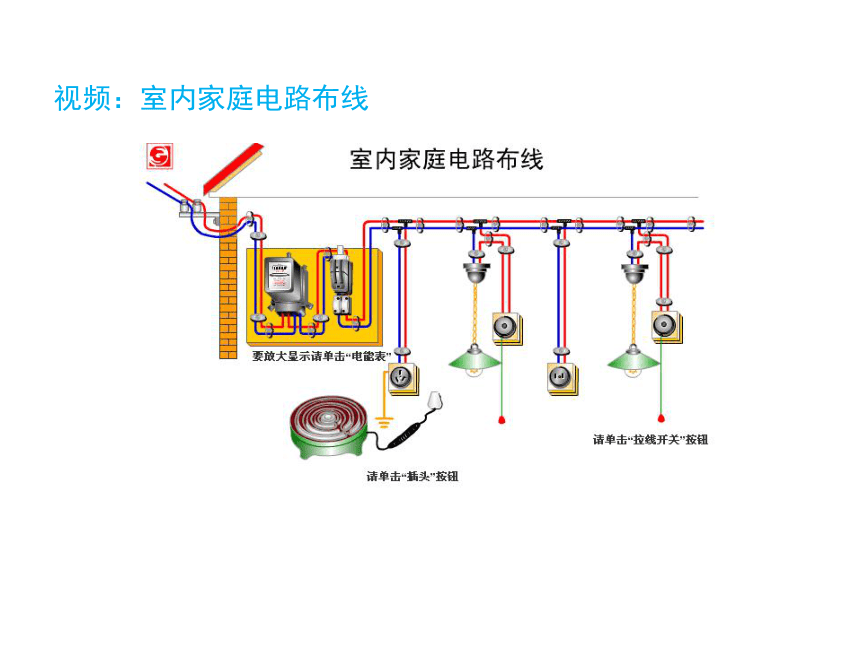

视频：室内家庭电路布线

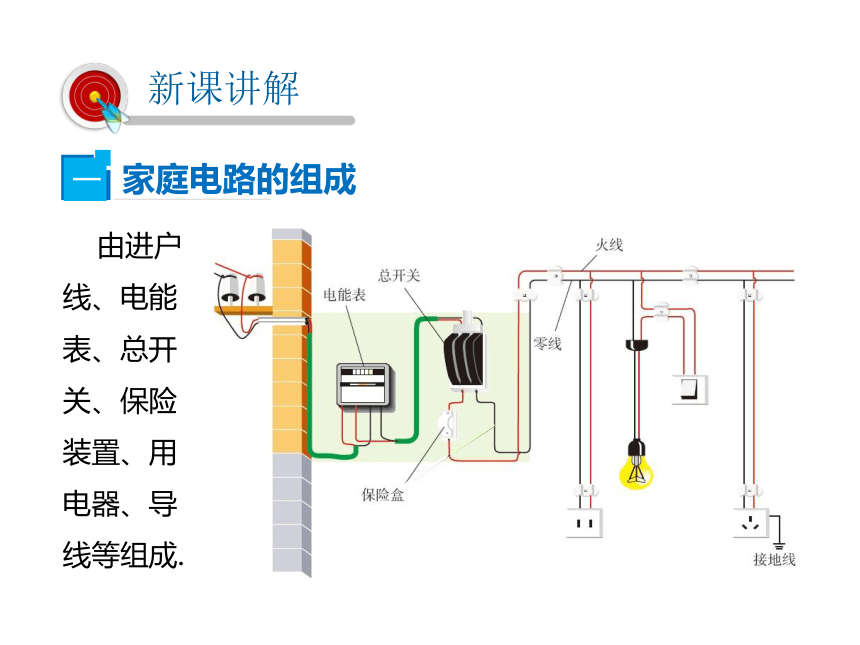

由进户线、电能表、总开关、保险装置、用电器、导线等组成.
家庭电路的组成
一
新课讲解

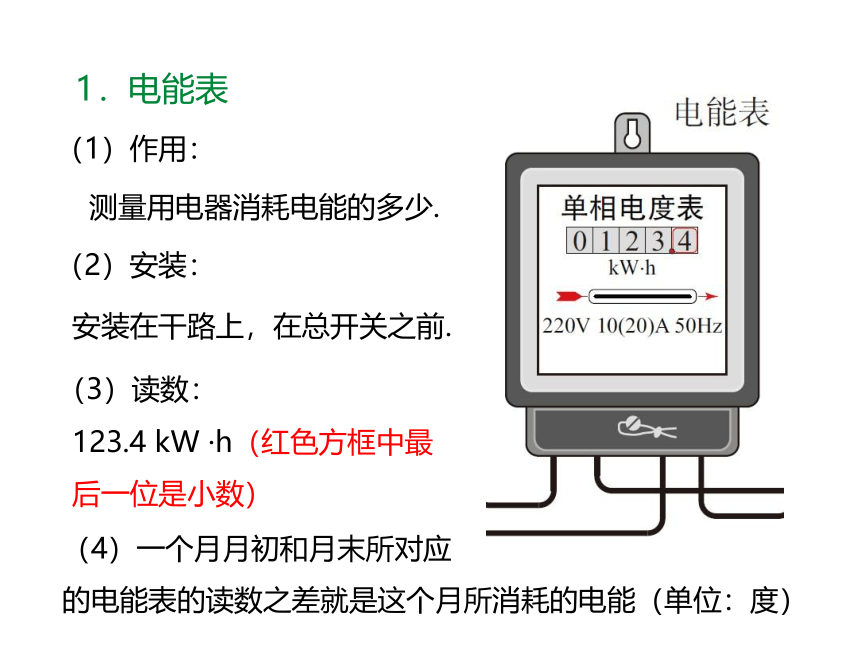

1．电能表
（1）作用：
（2）安装：
测量用电器消耗电能的多少.
安装在干路上，在总开关之前.
123.4 kW ·h（红色方框中最
后一位是小数）
（3）读数：
（4）一个月月初和月末所对应
的电能表的读数之差就是这个月所消耗的电能（单位：度）

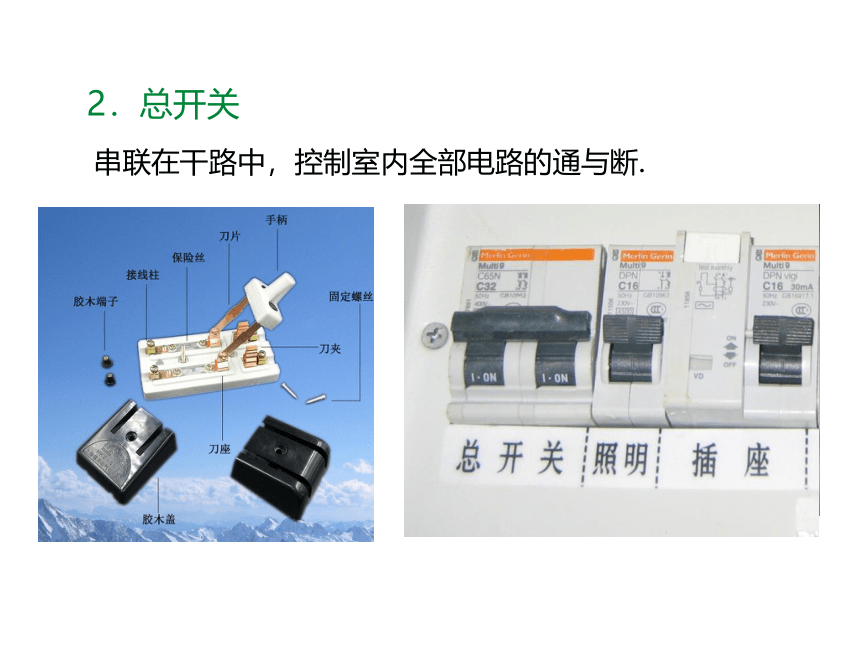

2．总开关
串联在干路中，控制室内全部电路的通与断.

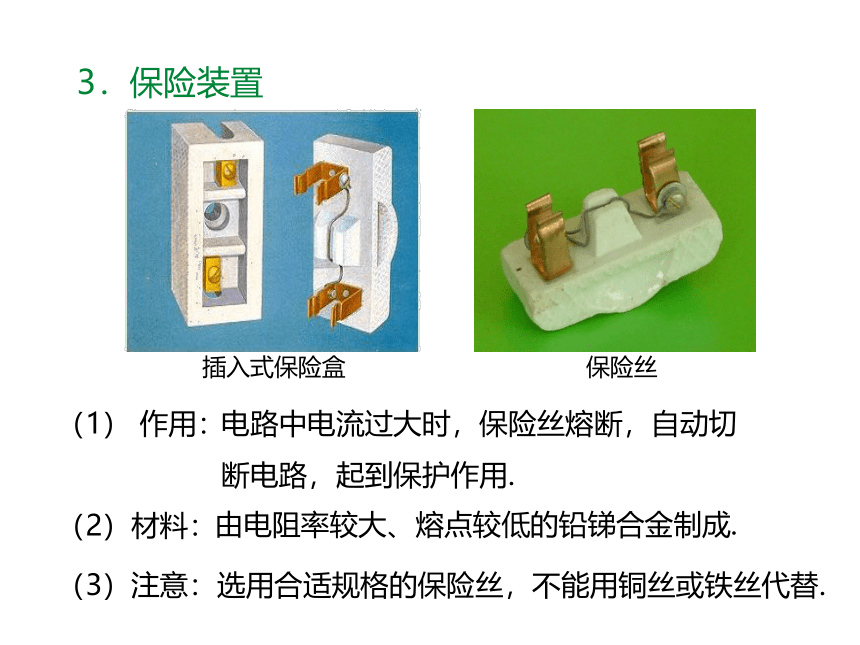

3．保险装置
　（1） 作用：
　（2）材料：
　（3）注意：选用合适规格的保险丝，不能用铜丝或铁丝代替.
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用.
由电阻率较大、熔点较低的铅锑合金制成.
插入式保险盒
保险丝
空气开关

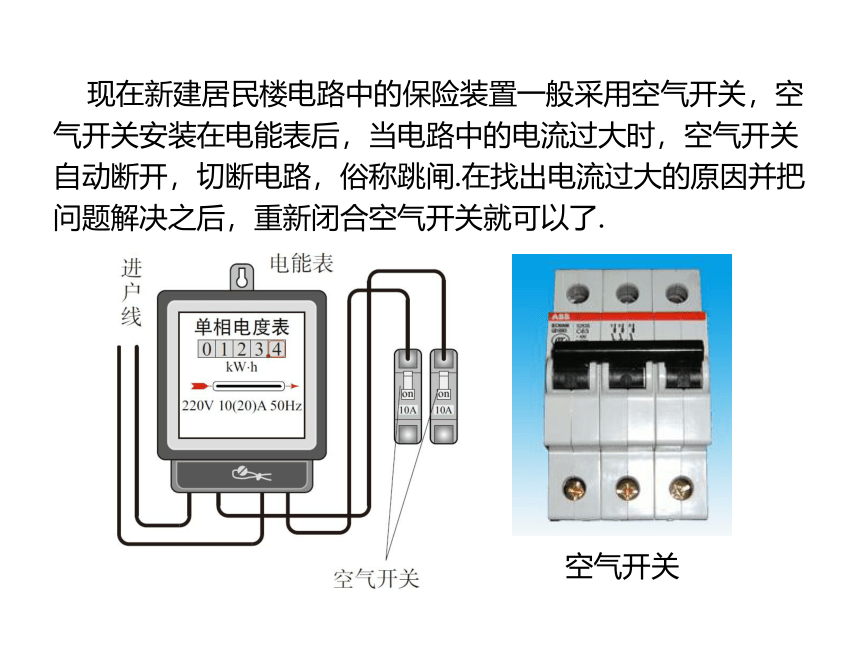

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸.在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了.
电视机
电冰箱
洗衣机
电风扇
电灯
两孔插座
电脑
三孔插座

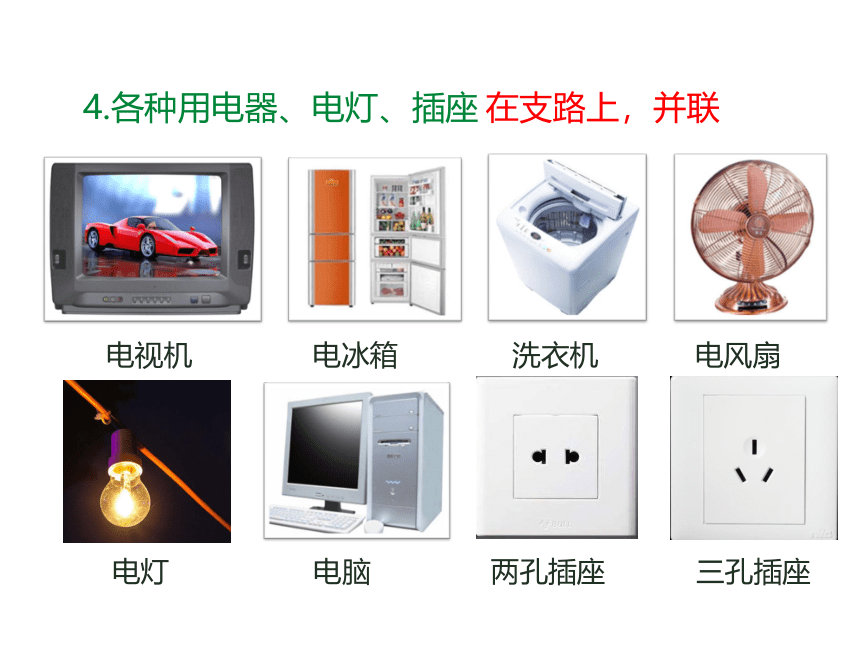

4.各种用电器、电灯、插座
在支路上，并联
火线
零线
大地
用试电笔！
试电笔
0 V
220 V
220 V
如何辨别火线和零线？
火线和零线
二

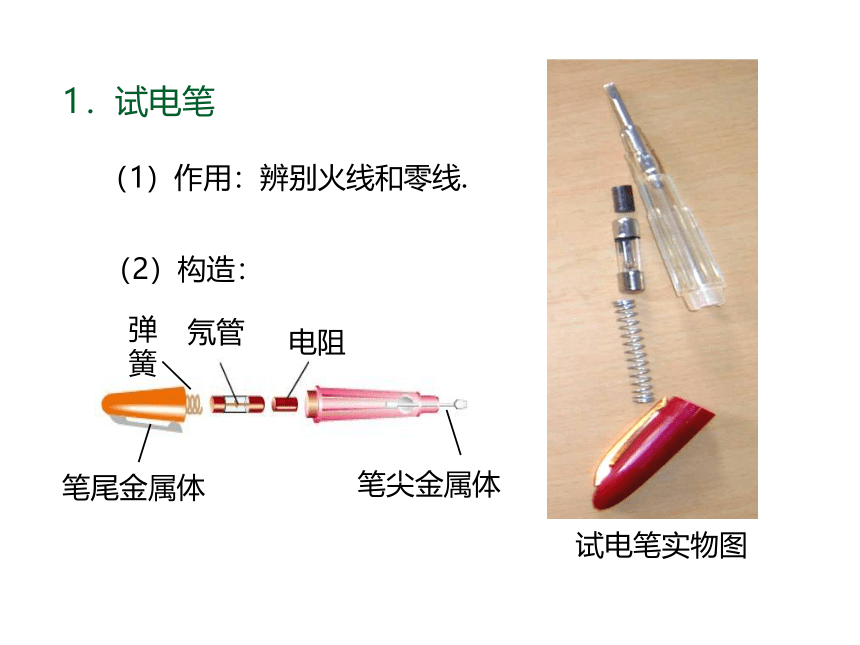

1．试电笔
（1）作用：辨别火线和零线.
（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
试电笔实物图
（3）使用方法
　测电笔，要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线 .
试电笔的正确使用方法
试电笔错误的使用方法
视频：试电笔的使用方法
2．用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中.
（2）控制用电器的开关要连接在火线和用电器之间.
1．三线插头
三孔插座
三线插头
三线插头和漏电保护器
三
两孔插座
三孔插座
火线(L)
零线(N)
接地(E)
2.插座接线方式
“左零右火上接地”
两孔插座
三
孔
插
座
E
N
L
接火线
接零线
接地
E
N
L
接用电器
接用电器外壳
接用电部分
接法：左零右火上接地
用电器外壳没有接地
火线
零线
接地
用电器外壳接地
火线
零线
接地
冰箱外壳与地线相连
视频：家庭电路知识复习巩固
3.漏电保护器
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
视频：漏电保护器测试视频
漏电保护器与空气开关的区别
　　漏电保护器是防止人员发生触电事故时进行保护的，比如有人触电，则漏电保护器跳闸，自动关闭电源输出，避免触电事故扩大造成人员伤亡.空气开关是过流保护用的，电气线路过电流（包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾导致事故扩大.两者功能不一样不能相互替代.
家庭电路
家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、导线等组成
试电笔
作用：辨别火线和零线
构造
使用方法
漏电保护器
三线插头
课堂小结
2.电能表是测 的仪表，应装在家庭电路的 路上，它显示所用的 .
1.家庭电路中，电器要 联接入电路，开关要接在 上，有 根电线，一根是 线，另一根是 线，可用 来判断，其中， 线是接大地的，这两线间的电压是 伏.
并
两
火
零
220
电功
干
电能
零
课堂训练
3.保险丝是用 较大而 　较低的铅锑合金制成的，当通过过大电流时，保险丝上产生较多的 ，使它温度达到 ，从而自动切断 ，起到保险的作用.　
热量
熔点
电路
电阻率
熔点　　　
4．选用保险丝时，应使它的额定电流 或
者 电路正常工作时的最大电流，不能
用 和 代替.
等于
铁丝
略大于
铜丝
5．三孔插座中，多的那个孔是接 的，当把三脚插头插入时，在把电器连入电路的同时，也把电器的 连入了 .
6．触电有两种类型：（1）一只手接触 线，另一只手接触 线，电流流过人体，造成触电.（2）一只手接触 线，身体的其它部位接触 ，造成触电.发生触电时，应立即切断 .
大地
外壳
大地
火
零
火
大地
电源
