第二十一章　信息的传递
第1节　现代顺风耳——电话　

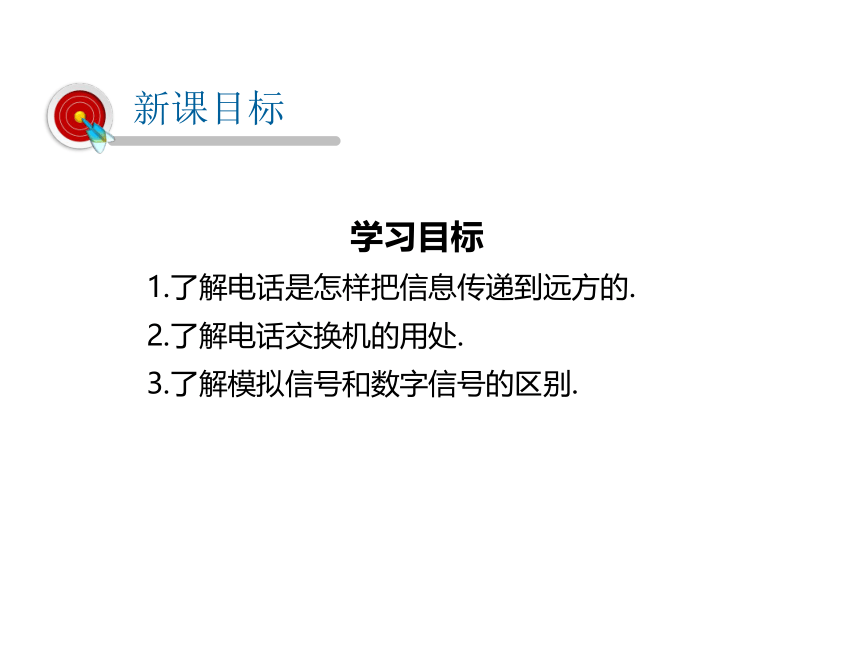

学习目标
1.了解电话是怎样把信息传递到远方的.
2.了解电话交换机的用处.
3.了解模拟信号和数字信号的区别.
新课目标
你参加了某个作文比赛得了一等奖，得知可以免费参加“澳门一日游”.您想立即把这个好消息告诉给到广州出差的爸爸，您会怎么做呢？
新课引入

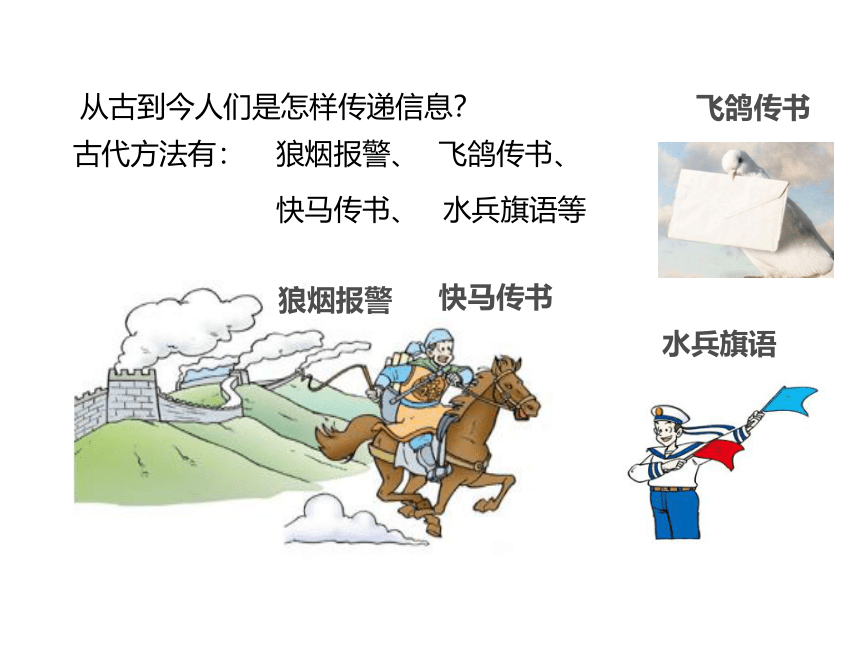

从古到今人们是怎样传递信息？
古代方法有：
狼烟报警、
飞鸽传书、
快马传书、
水兵旗语等
狼烟报警
快马传书
水兵旗语
飞鸽传书
现代方法有：
电话、
电视、
电脑、
传真等.

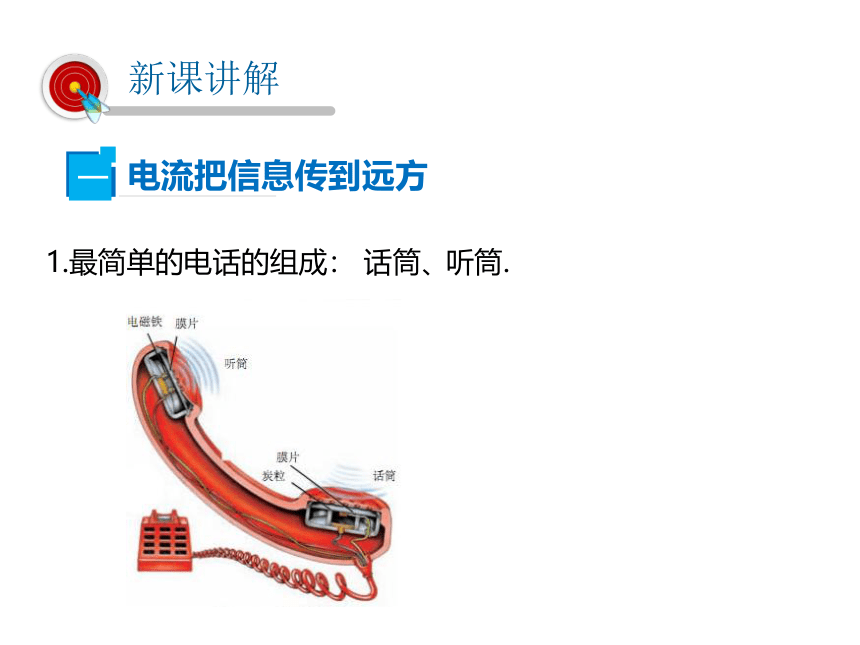

1.最简单的电话的组成：
话筒、
听筒.
新课讲解
电流把信息传到远方
一

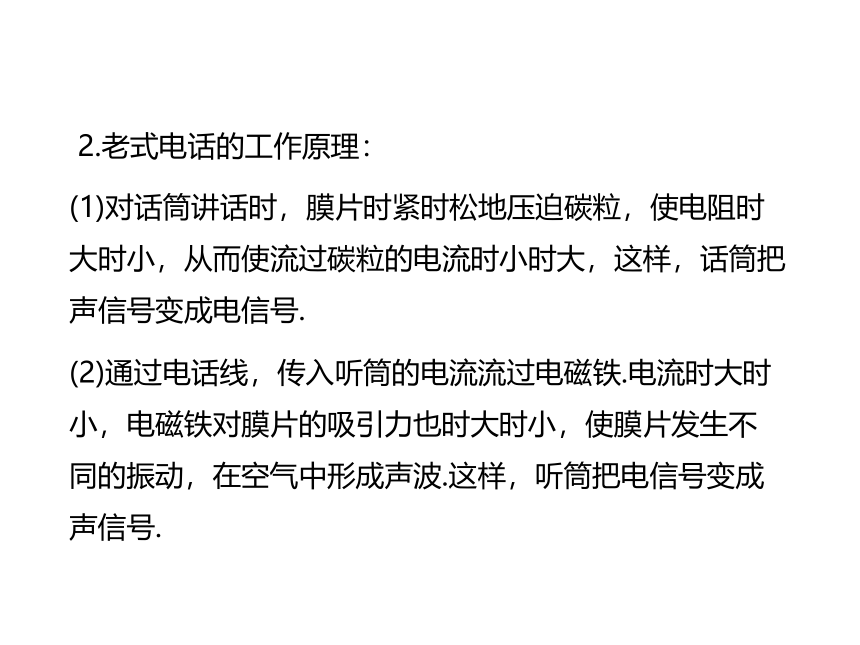

2.老式电话的工作原理：
(1)对话筒讲话时，膜片时紧时松地压迫碳粒，使电阻时大时小，从而使流过碳粒的电流时小时大，这样，话筒把声信号变成电信号.
(2)通过电话线，传入听筒的电流流过电磁铁.电流时大时小，电磁铁对膜片的吸引力也时大时小，使膜片发生不同的振动，在空气中形成声波.这样，听筒把电信号变成声信号.

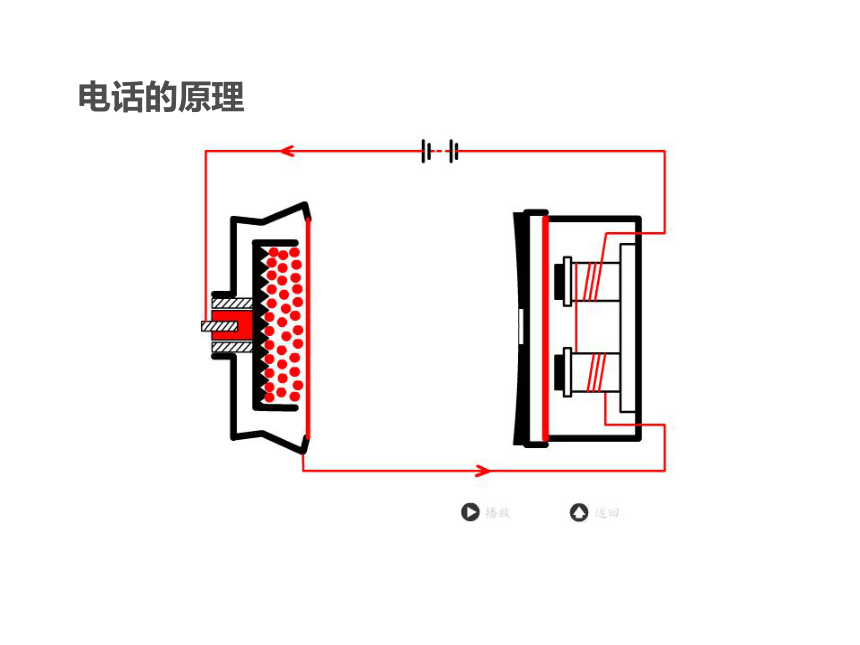

电话的原理
问题：五台电话，要求每一台电话都可以与其他电话通话，如何连线，而且连接用的导线最少 ？
电话交换机
二
早期的人工电话交换机.它能为50家电话用户提供服务
程控交换机
电话交换机
二
电话交换机
电话交换机

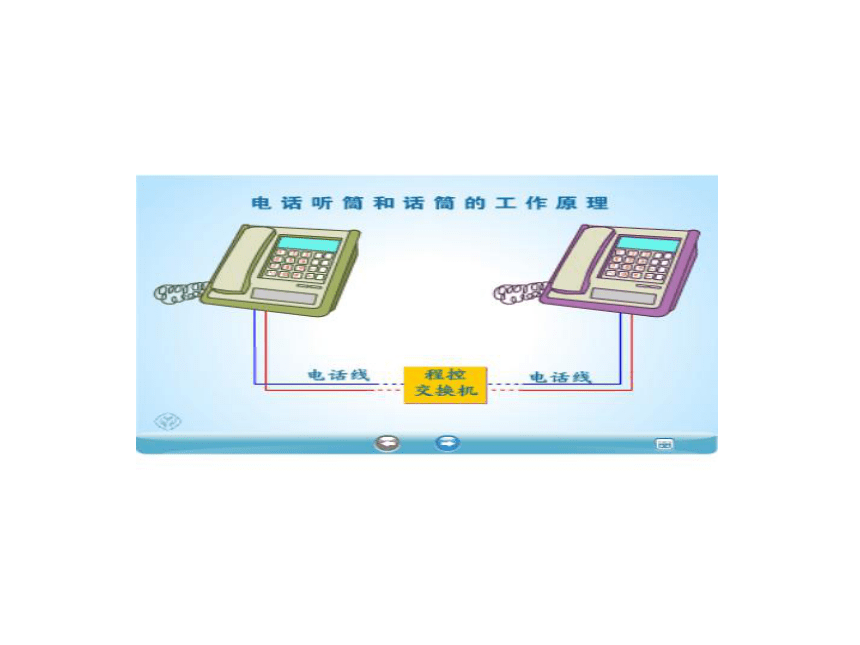

1.电话交换机工作示意图
2.电话交换机示意图
4.电话交换机的交换方式有几种？
两种，第一种是人工交换，是依靠话务员手工操作进行接线和拆线，利用人工接转电话，效率低，而且劳动强度大.第二种是电话自动交换，电话自动交换机可通过电磁继器进行接线，现代的程控电话机利用了电子计算机技术.
3.电话交换机的作用：
（1）减少电话线的数量，提高线路的利用率.
（2）便于通话时接通，通话完毕拆开.
1.电话分为模拟和数字两种.
2.模拟信号：话筒将声音转乘新号电流，这种信号电流的频率、振幅变化的情况跟声音的频率振幅变化的情况完全一样，“模仿”着声信号的“一举一动”这种电流传递的信号叫做模拟信号.
模拟通信和数字通信
三
3. 数字信号：用不同符号的不同组合表示的信号叫做数字信号.
数字信号抗干扰能力强、无噪声积累、便于存储、处理和交换等优点，所以各国都在积极发展数字通信.
1.电流把信息传到远方.
2.电话交换机的作用.
3.电话信号的分类：模拟通信和数字通信.
课堂小结
1.最简单的电话是由　　　和　　　　组成.
2.话筒是将 信号变成 信号，
　
听筒是将 信号变成 信号.
　　
话筒 听筒
声 电
电 声
课堂训练
3.1876年由下列哪位科学家发明了电话 （ ）
D
A.莫尔斯　　　　　　B.爱迪生
C.伏打　　　　　　　D.贝尔
课堂训练
